Сведения о средстве измерений: 96566-25 Система измерительная АСУТП БХУ комплекса коксовой батареи №2

Номер по Госреестру СИ: 96566-25
96566-25 Система измерительная АСУТП БХУ комплекса коксовой батареи №2
()

сертификация программного обеспечения
Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная АСУТП БХУ комплекса коксовой батареи №2
Рисунок № 1
Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная АСУТП БХУ комплекса коксовой батареи №2
Рисунок № 2
Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная АСУТП БХУ комплекса коксовой батареи №2
Рисунок № 3
Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система измерительная АСУТП БХУ комплекса коксовой батареи №2
Рисунок № 4

Общие сведения

Дата публикации - 06.10.2025
Срок свидетельства -
Номер записи - b8441764-d03f-bc6f-cd50-205f7d742e03
ID в реестре СИ - 1427051
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
Страна - РОССИЯ
Населенный пункт - 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16
Уведомление о начале осуществления предпринимательской деятельности -

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2145 от 2025.10.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная АСУТП БХУ комплекса коксовой батареи №2 ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95846-25

Система измерительная автоматизированной системы контроля и управления редуционно-охладительным устройством и котельными измерениями УСТК-2 АО «ЕВРАЗ ЗСМК»,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96571-25

Система измерительная АСУТП ПГХ комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96570-25

Система измерительная АСУТП БВК комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96566-25

Система измерительная АСУТП БХУ комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96565-25

Система измерительная АСУТП НК комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96564-25

Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
97021-25

Комплекс программно-технических средств Т-системы ДОФ,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
4 года

Кто поверяет Система измерительная АСУТП БХУ комплекса коксовой батареи №2 ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «КУЗБАССКИЙ ЦСМ»
(RA.RU.311469)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Система измерительная АСУТП БХУ комплекса коксовой батареи №2 ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ИС АСУТП имеет программное обеспечение (ПО), реализованное в программируемом логическом контроллере (ПЛК) и ССОД.

    ПО ПЛК - прикладное ПО на базе среды разработки систем автоматизации Simatic TIA Portal, идентификационное наименование - «RIC_603.07», осуществляет

    автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу исполнительных механизмов, блокировок и сигнализации.

    ПО ССОД - прикладное ПО на базе SCADA-системы SIMATIC WinCC, идентификационное наименование - «BHU», выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, сигнализации, а также передачи управляющих воздействий от оператора.

    Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

    Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    RIC 603.07

    Цифровой идентификатор ПО

    3abbe27d15d6864000f7e3e5ca9f2469

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    Идентификационное наименование ПО

    BHU

    Цифровой идентификатор ПО

    4a57871cd900d4e382f0bf3a17a84fac

    Алгоритм вычисления цифрового идентификатора ПО

    MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в руководстве пользователя  РИЦ603.00-ИЭ  раздел 3.2 «Отображение

    технологических параметров».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 г. «Об утверждении государственной первичной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии №3456 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Правообладатель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

    (АО «ЕВРАЗ ЗСМК»)

    ИНН 4218000951

    Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    Изготовитель


    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
    (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»
    (ФБУ «Кузбасский ЦСМ»)
    Адрес деятельности: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Народная, д. 49
    Юридический адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2

    Правообладатель


    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
    (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    ИС АСУТП является средством измерений единичного производства.

    ИС АСУТП представляет собой комплекс технических и программных средств: измерительных, управляющих, коммуникационных модулей, процессорного модуля (контроллера) и серверов сбора и обработки данных (ССОД), выполняющих функцию автоматизированного рабочего места (АРМ), объединенных в многоканальную распределенную систему, проводными линиями связи. Компоненты системы размещены в электротехнических запираемых шкафах, расположенных в специализированных помещениях производственных зданий, а в операторских помещениях расположены АРМ, оснащенные мониторами, устройствами ввода (клавиатурами, манипуляторами «мышь»).

    Принцип действия ИС АСУТП основан:

    • - на преобразовании унифицированных аналоговых сигналов поступающих с первичных измерительных преобразователей, которые не являются частью данной ИС АСУТП, и преобразовании дискретных входных сигналов, сборе, записи (регистрации), обработке полученной информации, ее отображении на мнемосхемах АРМ в реальном времени, а также в виде трендов (графиков) по каждому измерительному каналу;

    • - на формировании управляющего воздействия (в виде дискретных электрических сигналов) на основе полученной измерительной информации.

    Заводской № РИЦ603.07 указан на маркировочных табличках, закреплённых на электротехнических шкафах ИС АСУТП, а также указывается в паспорте, общий вид таблички приведен на рисунке 2.

    ИС АСУТП имеет структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований.

    Общий вид основных технических средств ИС АСУТП показан на рисунке 1.

    Нанесение знака поверки на системы не предусмотрено.

    Пломбирование ИС АСУТП не предусмотрено.

    Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2 (), http://oei-analitika.ru

    ♦г» to*

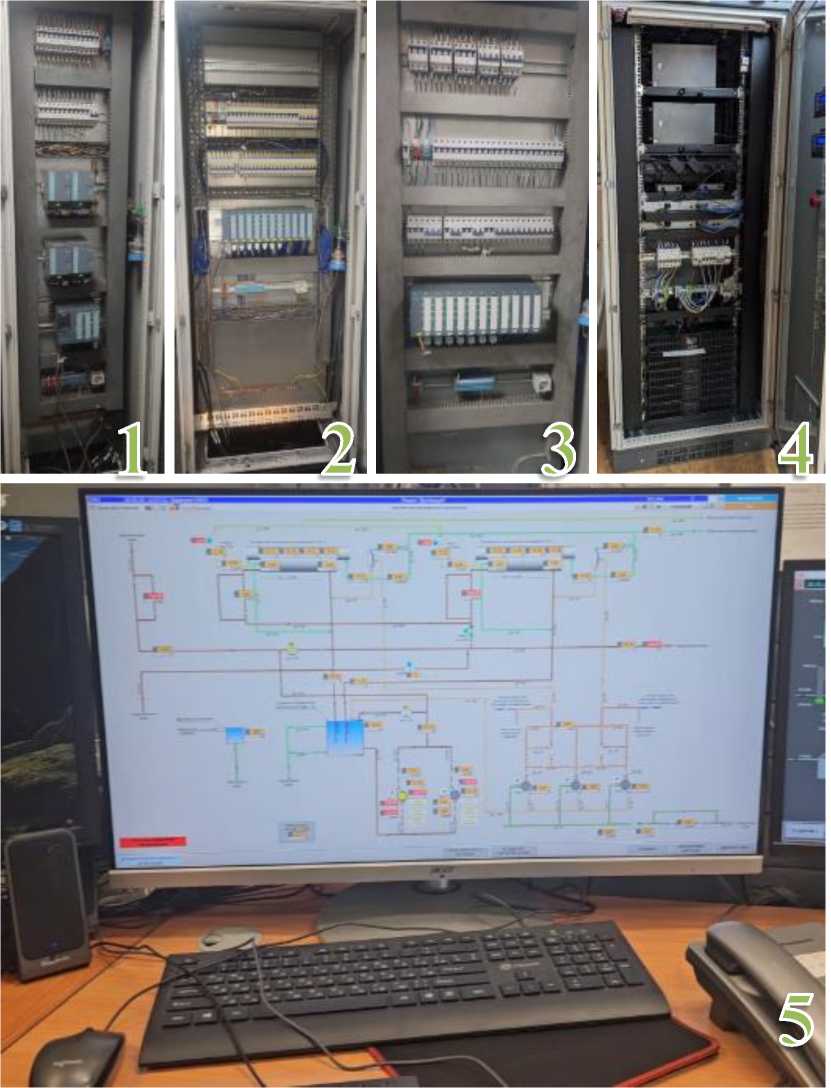

    1 - Оборудование шкафа управления с ПЛК;2, 3 - Оборудование шкафов управления с модулями аналогового ввода; 4 - Оборудование шкафа с ССОД;

    5 - Экран автоматизированного рабочего места

    Рисунок 1 - Общий вид основных технических средств ИС АСУТП

    Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2 (), http://oei-analitika.ru
    зсмк Система измерительная АСУТП БХУ комплекса коксовой батареи №2 Заводской №     РИЦ603.07 Год изготовления 2025 г.
    Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2 (), http://oei-analitika.ru
    АО «ЕВРАЗ ЗСМК»
    Внешний вид. Система измерительная АСУТП БХУ комплекса коксовой батареи №2 (), http://oei-analitika.ru

    Рисунок 2 - Общий вид маркировочной таблички


    Таблица 6 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерительная АСУТП БХУ комплекса коксовой батареи №2

    -

    11)

    Руководство пользователя

    РИЦ603.00-ИЭ

    1

    Паспорт

    РИЦ603.07-2025.ПС

    1

    ^Состав определен спецификацией к проектной документации


    Метрологические характеристики приведены в таблицах 2 и 3, технические характеристики в таблицах 4 и 5.

    Таблица 2 - Перечень измерительных каналов

    ИК

    Наименование ИК

    Диапазон измерений

    Тип сигнала

    Тип

    ИК

    1

    2

    3

    4

    5

    1

    Температура в шкафу AZG603.07

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    2

    Давление оборотной охлажденной воды на входе в газоотделитель испарителя Y01.1

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    3

    Давление оборотной охлажденной воды на входе в испаритель мгновенного вскипания Y01.1

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    4

    Давление оборотной нагретой воды на выходе из испаритель мгновенного вскипания Y01.1

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    5

    Давление в испарителе мгновенного вскипания

    Y01.1 (т.1)

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    6

    Давление в испарителе мгновенного вскипания

    Y01.1 (т.2)

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    7

    Расход надсмольной воды на испаритель мгновенного вскипания Y01.1

    от 0 до 1131 м3

    от 4 до 20 мА

    СТ

    8

    Давление надсмольной воды на выходе насоса

    P01.1

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    9

    Температура в испарителе мгновенного вскипания Y01.1 (1-я ступень)

    от 0 до 0,6 кгс/см2

    от 4 до 20 мА

    СТ

    10

    Температура в испарителе мгновенного вскипания Y01.1 (2-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    11

    Температура в испарителе мгновенного вскипания Y01.1 (3-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    12

    Температура в испарителе мгновенного вскипания Y01.1 (4-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    13

    Температура охлажденной надсмольной воды после испарителя мгновенного вскипания Y01.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    14

    Температура оборотной охлажденной воды на входе в испаритель мгновенного вскипания Y01.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    15

    Температура оборотной нагретой воды на выходе из испарителя мгновенного вскипания Y01.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    16

    Уровень в сборнике охлажденной надсмольной воды

    от 0 до 3500 мм

    от 4 до 20 мА

    СТ

    17

    Расход охлажденной надсмольной воды после испарителей мгновенного вскипания

    от 30 до 1131 м3/ч

    от 4 до 20 мА

    СТ

    18

    Ph надсмольной воды на испарители мгновенного вскипания

    от 7,5 до 8,5 %

    от 4 до 20 мА

    СТ

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    19

    Температура оборотной охлажденной воды на входе в испарители мгновенного вскипания

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    20

    Температура надсмольной воды на испарители мгновенного вскипания

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    21

    Температура надсмольной воды после испарителей мгновенного вскипания

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    22

    Температура охлажденной надсмольной воды в напорном трубопроводе насосов P01.1 и P01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    23

    Температура в шкафу AZ603.07.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    24

    Температура подшипников насоса P01.1. Точка

    1

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    25

    Температура подшипников насоса P01.1. Точка

    2

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    26

    Температура статора двигателя насоса P01.1. Точка 1

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    27

    Температура статора двигателя насоса P01.1. Точка 2

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    28

    Температура статора двигателя насоса P01.1. Точка 3

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    29

    Давление оборотной охлажденной воды на входе в газоотделитель испарителя Y01.2

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    30

    Давление оборотной охлажденной воды на входе в испаритель мгновенного вскипания Y01.2

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    31

    Давление оборотной охлажденной воды на выходе из испаритель мгновенного вскипания Y01.2

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    32

    Давление в испарителе мгновенного вскипания

    Y01.2 (т.1)

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    33

    Давление в испарителе мгновенного вскипания

    Y01.2 (т.2)

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    34

    Расход надсмольной воды на испаритель мгновенного вскипания Y01.2

    от 0 до 1131 м3

    от 4 до 20 мА

    СТ

    35

    Давление надсмольной воды на выходе насоса P01.2

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    36

    Температура в испарителе мгновенного вскипания Y01.2 (1-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    37

    Температура в испарителе мгновенного вскипания Y01.2 (2-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    38

    Температура в испарителе мгновенного вскипания Y01.2 (3-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    39

    Температура в испарителе мгновенного вскипания Y01.2 (4-я ступень)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    40

    Температура охлажденной надсмольной воды после испарителя мгновенного вскипания Y01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    41

    Температура оборотной охлажденной воды на входе в испаритель мгновенного вскипания Y01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    42

    Температура оборотной нагретой воды на выходе из испарителя мгновенного вскипания Y01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    43

    Уровень в зумпфере насосной

    от 0 до 400 мм

    от 4 до 20 мА

    СТ

    44

    Давление технической воды на вакуум-насосы до регулятора давления прямого действия

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    45

    Давление технической воды на вакуум-насосы после регулятора давления прямого действия

    от 0 до 16 кгс/см2

    от 4 до 20 мА

    СТ

    46

    Разрежение перед вакуум-насосами

    от -100 до 150 кПа

    от 4 до 20 мА

    СТ

    47

    Расход технической воды к вакуум-насосам

    от 0 до 71 м3

    от 4 до 20 мА

    СТ

    48

    Температура в шкафу AZ603.07.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    49

    Температура воздуха в электропункте на отм. +1.400

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    50

    Температура подшипников насоса P01.2. Точка

    1

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    51

    Температура подшипников насоса P01.2. Точка

    2

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    52

    Температура статора двигателя насоса P01.2.

    Точка 1

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    53

    Температура статора двигателя насоса P01.2. Точка 2

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    54

    Температура статора двигателя насоса P01.2. Точка 3

    от -50 до +200 °С

    НСХ 50М а = 0,00428 °C-1

    СС

    Примечания

    • 1 СТ - унифицированный аналоговый сигнал силы постоянного тока от 4 до 20 мА.

    • 2 СС - сигналы с термопреобразователей сопротивления (ТС) с номинальной статической характеристикой по ГОСТ 6651-2009.

    Таблица 3 - Показатели точности измерительных каналов

    Тип

    ИК

    Пределы допускаемой основной абсолютной погрешности *

    Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации *

    СС

    ±0,3 °С

    ±0,5 °С

    СТ

    (0,1 ) ± (100 (^тах ^тт))

    (0'3                )

    ± (100 • (Хтах Хт1п))

    Примечания

    • 1 Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины.

    • 2 * - абсолютная погрешность измерений в единице измерений, соответствующей измеряемой физической величине.

    Таблица 4 - Компоненты измерительных каналов

    Измеряемые физические величины 1)

    Тип

    ИК

    Тип модуля ввода аналоговых сигналов

    Контроллер

    ССОД

    температура технологических частей оборудования

    СС

    SIMATIC S7-1500, SM 531, 6ES7531-7PF00-0AB0

    SIMATIC S7-1500,

    CPU 1516-3PN/DP, 6ES7516-3AN01-0AB0

    Промышленный компьютер с ПО «BHU» на базе SCADA-системы

    SIMATIC WinCC

    уровень жидкости; PH жидкости; давления (избыточного и разрежения) жидкости и газообразных сред; температура жидкости, газообразных сред и технологических частей оборудования; расход жидкости и газообразных сред

    СТ

    SIMATIC S7-1500, SM 531, 6ES7531-7KF00-0AB0

    SIMATIC S7-1500,

    CPU 1516-3PN/DP, 6ES7516-3AN01-0AB0

    Промышленный компьютер с ПО «BHU» на базе SCADA-системы

    SIMATIC WinCC

    Примечания

    1) Полное наименование измерительных каналов и диапазоны измерения, для каждого измерительного канала, представлены в таблице 2.

    Таблица 5 - Основные технические характеристики

    Наименования характеристики

    Значение

    Нормальные условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа (мм рт. ст.)

    от +17 до +23

    от 30 до 80

    от 84 до 106,7 (от 630 до 800)

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа (мм рт. ст.)

    от +5 до +35

    от 30 до 80

    от 84 до 106,7 (от 630 до 800)

    Средний срок службы, лет, не менее

    8


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
