96565-25 Система измерительная АСУТП НК комплекса коксовой батареи №2
()

сертификация программного обеспечения
Внешний вид. Система измерительная АСУТП НК комплекса коксовой батареи №2, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная АСУТП НК комплекса коксовой батареи №2
Рисунок № 1

Общие сведения

Дата публикации - 06.10.2025
Срок свидетельства -
Номер записи - c3fd2734-2851-aa00-3a6e-8bacb448df17
ID в реестре СИ - 1427052
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
Страна - РОССИЯ
Населенный пункт - 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2145 от 2025.10.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерительная АСУТП НК комплекса коксовой батареи №2 ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95846-25

Система измерительная автоматизированной системы контроля и управления редуционно-охладительным устройством и котельными измерениями УСТК-2 АО «ЕВРАЗ ЗСМК»,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96571-25

Система измерительная АСУТП ПГХ комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96570-25

Система измерительная АСУТП БВК комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96566-25

Система измерительная АСУТП БХУ комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96565-25

Система измерительная АСУТП НК комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
96564-25

Система измерительная АСУТП КБ №2 комплекса коксовой батареи №2,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
МП
3 года
97021-25

Комплекс программно-технических средств Т-системы ДОФ,
Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (РОССИЯ 654043, Кемеровская область - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16)
ОТ
4 года

Кто поверяет Система измерительная АСУТП НК комплекса коксовой батареи №2 ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «КУЗБАССКИЙ ЦСМ»
(RA.RU.311469)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Система измерительная АСУТП НК комплекса коксовой батареи №2 ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ИС АСУТП имеет программное обеспечение (ПО), реализованное в программируемом логическом контроллере (ПЛК) и ССОД.

    ПО ПЛК - прикладное ПО на базе среды разработки систем автоматизации Simatic TIA Portal, идентификационное наименование - «RIC_603.06», осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу исполнительных механизмов, блокировок и сигнализации.

    ПО ССОД - прикладное ПО на базе SCADA-системы SIMATIC WinCC, идентификационное наименование - «NK», выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, сигнализации, а также передачи управляющих воздействий от оператора.

    Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

    Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    RIC 603.06

    Цифровой идентификатор ПО

    98cdb22225b5bc51f7cab54dfa874e94

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    Идентификационное наименование ПО

    NK

    Цифровой идентификатор ПО

    584b055a01b07c200b554a576a76d941

    Алгоритм вычисления цифрового идентификатора ПО

    MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве пользователя РИЦ603.00-ИЭ  раздел 3.2 «Отображение

    технологических параметров».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 г. «Об утверждении государственной первичной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии № 1520 от 28.07.2023 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии №3456 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Правообладатель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»

    (АО «ЕВРАЗ ЗСМК»)

    ИНН 4218000951

    Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    Изготовитель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
    (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»
    (ФБУ «Кузбасский ЦСМ»)
    Адрес деятельности: 654032, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Народная, д. 49
    Юридический адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2

    Правообладатель


    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат»
    (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Юридический адрес: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    ИС АСУТП является средством измерений единичного производства.

    ИС АСУТП представляет собой комплекс технических и программных средств: измерительных, управляющих, коммуникационных модулей, процессорного модуля (контроллера) и серверов сбора и обработки данных (ССОД), выполняющих функцию автоматизированного рабочего места (АРМ), объединенных в многоканальную распределенную систему, проводными линиями связи. Компоненты системы размещены в электротехнических запираемых шкафах, расположенных в специализированных помещениях производственных зданий, а в операторских помещениях расположены АРМ, оснащенные мониторами, устройствами ввода (клавиатурами, манипуляторами «мышь»).

    Принцип действия ИС АСУТП основан:

    • - на преобразовании унифицированных аналоговых сигналов поступающих с первичных измерительных преобразователей, которые не являются частью данной ИС АСУТП, и преобразовании дискретных входных сигналов, сборе, записи (регистрации), обработке полученной информации, ее отображении на мнемосхемах АРМ в реальном времени, а также в виде трендов (графиков) по каждому измерительному каналу;

    • - на формировании управляющего воздействия (в виде дискретных электрических сигналов) на основе полученной измерительной информации.

    Заводской № РИЦ603.06 указан на маркировочных табличках, закреплённых на электротехнических шкафах ИС АСУТП, а также указывается в паспорте, общий вид таблички приведен на рисунке 2.

    ИС АСУТП имеет структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований.

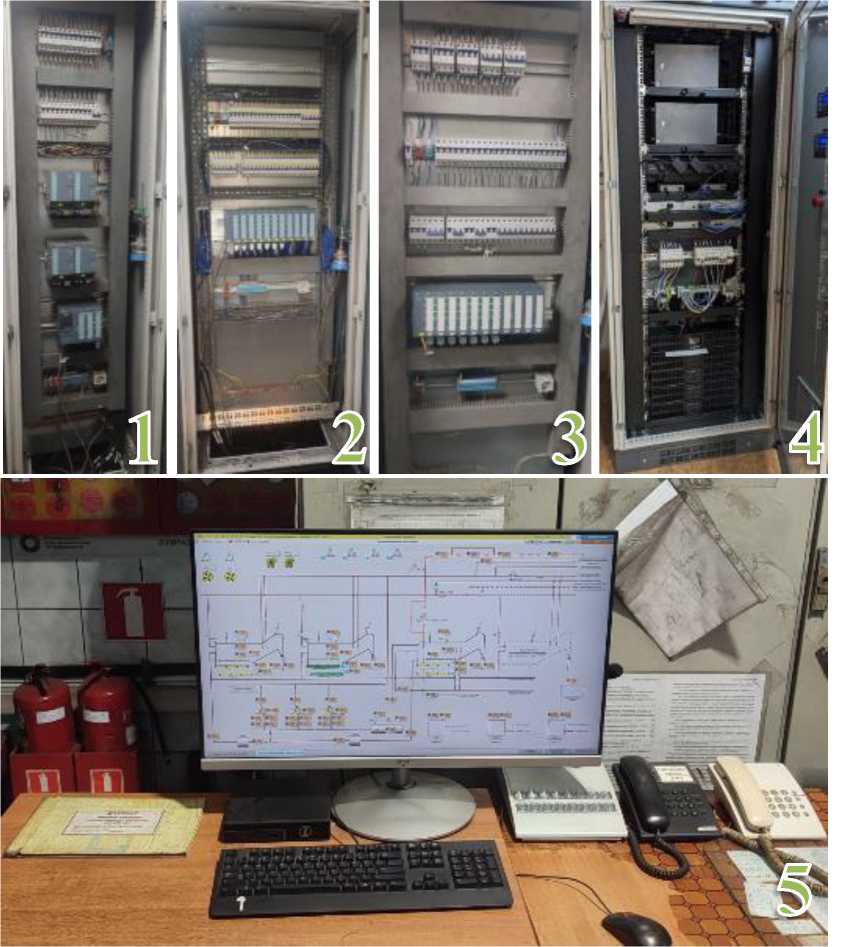

    Общий вид основных технических средств ИС АСУТП показан на рисунке 1.

    Нанесение знака поверки на системы не предусмотрено.

    Пломбирование ИС АСУТП не предусмотрено.

    Внешний вид. Система измерительная АСУТП НК комплекса коксовой батареи №2 (), http://oei-analitika.ru

    1 - Оборудование шкафа управления с ПЛК;2, 3 - Оборудование шкафов управления с модулями аналогового ввода; 4 - Оборудование шкафа с ССОД;

    5 - Экран автоматизированного рабочего места

    Рисунок 1 - Общий вид основных технических средств ИС АСУТП

    / = ЕВРАЗ

    эсмк

    Cue пени иг'^лпс/ы <м АСУТП Н комплесЕО кзкссйсТ

    Забойкой W l'l'J£333fc

    :d LP'OITOfl.THUr Л: Л 7.

    ДЕ) «FEP<! :)ГЧК;

    I

    Рисунок 2 - Общий вид маркировочной таблички


    Таблица 6 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерительная АСУТП НК комплекса коксовой батареи №2

    -

    1!)

    Руководство пользователя

    РИЦ603.00-ИЭ

    1

    Паспорт

    РИЦ603.06-2025.ПС

    1

    ^Состав определен спецификацией к проектной документации


    Метрологические характеристики приведены в таблицах 2 и 3, технические характеристики в таблицах 4 и 5.

    Таблица 2 - Перечень измерительных каналов

    № ИК

    Наименование ИК

    Диапазон измерений

    Тип сигнала

    Тип ИК

    1

    2

    3

    4

    5

    1

    Температура в шкафу AZG603.06

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    2

    Температура в шкафу AZ603.06.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    3

    Насос надсмольной воды P01.1 (108). Давление в линии нагнетания

    от 0 до 6 МПа

    от 4 до 20 мА

    СТ

    4

    Насос надсмольной воды P01.2 (109). Давление в линии нагнетания

    от 0 до 6 МПа

    от 4 до 20 мА

    СТ

    5

    Насос надсмольной воды P01.3 (110). Давление в линии нагнетания

    от 0 до 6 МПа

    от 4 до 20 мА

    СТ

    6

    Давление надсмольной воды на всасе насосов Р01.1,  Р01.2,  Р01.3 перед

    фильтром Y04.1

    от 0 до 1 кгс/см2

    от 4 до 20 мА

    СТ

    1

    2

    3

    4

    5

    7

    Давление надсмольной воды на всасе насосов Р01.1, Р01.2, Р01.3 перед фильтром Y04.2

    от 0 до 0,6 кгс/см2

    от 4 до 20 мА

    СТ

    8

    Давление надсмольной воды после фильтра Y04.1

    от 0 до 1 кгс/см2

    от 4 до 20 мА

    СТ

    9

    Давление надсмольной воды после фильтра Y04.2

    от 0 до 0,6 кгс/см2

    от 4 до 20 мА

    СТ

    10

    Насос надсмольной воды Р01.1 (108).

    Температура подшипника 1

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    11

    Насос надсмольной воды Р01.1 (108).

    Температура подшипника 2

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    12

    Насос надсмольной воды Р01.1 (108). Температура подшипника 1 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    13

    Насос надсмольной воды Р01.1 (108). Температура подшипника 2 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    14

    Насос надсмольной воды Р01.2 (109).

    Температура подшипника 1

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    15

    Насос надсмольной воды Р01.2 (109).

    Температура подшипника 2

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    16

    Насос надсмольной воды Р01.2 (109). Температура подшипника 1 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    17

    Насос надсмольной воды Р01.2 (109). Температура подшипника 2 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    18

    Насос надсмольной воды Р01.3 (110).

    Температура подшипника 1

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    19

    Насос надсмольной воды Р01.3 (110).

    Температура подшипника 2

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    20

    Насос надсмольной воды Р01.3 (110). Температура подшипника 1 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    21

    Насос надсмольной воды Р01.3 (110). Температура подшипника 2 двигателя

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    22

    Температура в шкафу AZ603.06.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    23

    Давление смолы на всасе насоса Р03.1 (127)

    от 0 до 0,04 МПа

    от 4 до 20 мА

    СТ

    24

    Давление смолы на нагнетании насоса

    Р03.1 (127)

    от 0 до 0,8 МПа

    от 4 до 20 мА

    СТ

    25

    Давление смолы на всасе насоса Р03.2 (136)

    от 0 до 0,04 МПа

    от 4 до 20 мА

    СТ

    26

    Давление смолы на нагнетании насоса

    Р03.2 (136)

    от 0 до 0,8 МПа

    от 4 до 20 мА

    СТ

    27

    Давление надсмольной воды после насоса P02 (126)

    от 0 до 1 МПа

    от 4 до 20 мА

    СТ

    28

    Давление надсмольной воды после насоса Р01.1

    от 0 до 1,35 МПа

    от 4 до 20 мА

    СТ

    1

    2

    3

    4

    5

    29

    Давление надсмольной воды после насоса Р01.2

    от 0 до 1,35 МПа

    от 4 до 20 мА

    СТ

    30

    Давление надсмольной воды после насоса Р01.3

    от 0 до 1,35 МПа

    от 4 до 20 мА

    СТ

    31

    Давление пара на мехосветлитель №2а (Y01), т.1

    от 0 до 2,5 МПа

    от 4 до 20 мА

    СТ

    32

    Давление пара на мехосветлитель №2а (Y01), т.2

    от 0 до 2,5 МПа

    от 4 до 20 мА

    СТ

    33

    Расход надсмольной воды, подаваемой на орошение газосборников КБ №2

    от 400 до 600 м3/час

    от 4 до 20 мА

    СТ

    34

    Расход надсмольной воды, подаваемой на орошение газосборников КБ №1

    от 400 до 600 м3/час

    от 4 до 20 мА

    СТ

    35

    Расход пара на мехосветлитель №2а (Y01)

    от 0,5 до 3,5 м3/час

    от 4 до 20 мА

    СТ

    36

    Расход смолы на ПГХ

    от 10 до 25 м3/час

    от 4 до 20 мА

    СТ

    37

    Расход смолы в мехосветлитель №7а

    от 10 до 25 м3/час

    от 4 до 20 мА

    СТ

    38

    Температура подшипника 1 насоса

    Р03.1 (127)

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    39

    Температура подшипника 2 насоса

    Р03.1 (127)

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    40

    Температура подшипника 1 насоса

    Р03.2 (136)

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    41

    Температура подшипника 2 насоса

    Р03.2 (136)

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    42

    Температура подшипника 1 насоса Р02 (126)

    от -50 до +160 °С

    НСХ     50М

    а = 0,00428 °C-1

    СС

    43

    Температура подшипника 2 насоса Р02 (126)

    от -50 до +160 °С

    НСХ     50М

    а = 0,00428 °C-1

    СС

    44

    Температура подшипника 1 насоса

    Р01.1

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    45

    Температура подшипника 2 насоса

    Р01.1

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    46

    Температура подшипника 1 насоса

    Р01.2

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    47

    Температура подшипника 2 насоса

    Р01.2

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    48

    Температура подшипника 1 насоса

    Р01.3

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    49

    Температура подшипника 2 насоса

    Р01.3

    от -50 до +160 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    50

    Уровень   надсмольной   воды   в

    резервуаре Y01

    от 1,3 до 6 м

    от 4 до 20 мА

    СТ

    51

    Уровень смолы в резервуаре Y02

    от 0 до 4400 мм

    от 4 до 20 мА

    СТ

    52

    Уровень в сборнике надсмольной воды №5 (Y03)

    от 0 до 3 м

    от 4 до 20 мА

    СТ

    1

    2

    3

    4

    5

    53

    Уровень в существующем зумпфе

    от 0 до 1200 мм

    от 4 до 20 мА

    СТ

    54

    Уровень в зумпфе

    от 0 до 1200 мм

    от 4 до 20 мА

    СТ

    55

    Температура в шкафу AZ603.06.3

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    56

    Давление в подсводовом пространстве резервуара Y01

    от -10 до 10 кПа

    от 4 до 20 мА

    СТ

    57

    Давление в подсводовом пространстве резервуара Y02

    от 0 до 3 кПа

    от 4 до 20 мА

    СТ

    58

    Температура конденсата пара на выходе из резервуара Y02

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    59

    Уровень раздела фаз в мехосветлителе №3 (Y02.1) для надсмольной воды

    от 0 до 4 м

    от 4 до 20 мА

    СТ

    60

    Уровень в мехосветлителе №3 (Y02.1) для надсмольной воды

    от 0 до 6 м

    от 4 до 20 мА

    СТ

    61

    Уровень раздела фаз в мехосветлителе №4 (Y02.4) для надсмольной воды

    от 0 до 3 м

    от 4 до 20 мА

    СТ

    62

    Уровень в мехосветлителе №4 (Y02.2) для надсмольной воды

    от 0 до 3 м

    от 4 до 20 мА

    СТ

    63

    Уровень в мехосветлителе №2а (Y01) для надсмольной воды

    от 0 до 4000 мм

    от 4 до 20 мА

    СТ

    64

    Температура корпуса гидравлического клапана Е105.ТХЕ.01.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    65

    Температура корпуса гидравлического

    клапана Е105.ТХ.1<01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    66

    Температура дыхательного клапана

    е104.тх:и01.1

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    67

    Температура дыхательного клапана

    E104.IX.R01.2

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    68

    Температура дыхательного клапана

    е104.тх:и01.3

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    69

    Температура дыхательного клапана

    E104HX.R02

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    70

    Температура надсмольной воды перед резервуаром Y01

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    71

    Температура надсмольной воды в резервуаре Y01

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    72

    Температура смолы в резервуаре Y02

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    73

    Температура надсмольной воды после резервуара Y02

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    74

    Температура в сборнике надсмольной воды №5 (Y03)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    75

    Температура надсмольной воды перед сборником Y03

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    76

    Давление охлаждающей жидкости насоса Р03.1 (127)

    от 0 до 1 МПа

    от 4 до 20 мА

    СТ

    77

    Давление охлаждающей жидкости насоса Р03.2 (136)

    от 0 до 1 МПа

    от 4 до 20 мА

    СТ

    1

    2

    3

    4

    5

    78

    Давление охлаждающей жидкости насоса Р01.1 (108)

    от 0 до 0,6 МПа

    от 4 до 20 мА

    СТ

    79

    Давление охлаждающей жидкости насоса Р01.2 (109)

    от 0 до 0,6 МПа

    от 4 до 20 мА

    СТ

    80

    Давление охлаждающей жидкости насоса Р01.3 (110)

    от 0 до 0,6 МПа

    от 4 до 20 мА

    СТ

    81

    Уровень в   бачке   охлаждающей

    жидкости насоса Р03.1 (127)

    от 0 до 1000 мм

    от 4 до 20 мА

    СТ

    82

    Уровень в   бачке   охлаждающей

    жидкости насоса Р03.2 (136)

    от 0 до 1000 мм

    от 4 до 20 мА

    СТ

    83

    Уровень в   бачке   охлаждающей

    жидкости насоса Р01.1 (108)

    от 0 до 1000 мм

    от 4 до 20 мА

    СТ

    84

    Уровень в   бачке   охлаждающей

    жидкости насоса Р01.2 (109)

    от 0 до 1000 мм

    от 4 до 20 мА

    СТ

    85

    Уровень в   бачке   охлаждающей

    жидкости насоса Р01.3 (110)

    от 0 до 1000 мм

    от 4 до 20 мА

    СТ

    86

    Температура в шкафу AZ603.06.4

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    87

    Температура воздуха в электропункте на отм. +1,400

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    88

    Температура конденсата коксового газа на газосборники КБ №2

    от -50 до+ 200 °С

    от 4 до 20 мА

    СТ

    89

    Температура конденсата пара на выходе из существующего резервуара смолы

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    90

    Температура конденсата пара после мехосветлителя №2а (Y01)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    91

    Температура      смолы      после

    мехосетвителя №2а (Y01)

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    92

    Мехосветлитель     №2а     (Y01).

    Температура

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    93

    Мехосветлитель     №3     (Y02.1).

    Температура

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    94

    Мехосветлитель     №4     (Y02.2).

    Температура

    от -50 до +200 °С

    от 4 до 20 мА

    СТ

    95

    Бункер 1 мехосветлителя №2а (Y01). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    96

    Бункер 2 мехосветлителя №2а (Y01). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    97

    Бункер 1 мехосветлителя №3 (Y02.1). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    98

    Бункер 2 мехосветлителя №3 (Y02.1). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    99

    Бункер 1 мехосветлителя №4 (Y02.2). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    100

    Бункер 2 мехосветлителя №4 (Y02.2). Температура стенки

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    101

    Температура пара в трубопроводе пара

    от -40 до +600 °С

    НСХ термопары ТХК (L)

    СТп

    1

    2

    3

    4

    5

    102

    Температура охлаждающей жидкости насоса Р03.1 (127)

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    103

    Температура охлаждающей жидкости насоса Р03.2 (136)

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    104

    Температура охлаждающей жидкости насоса Р01.1 (108)

    от -50 до +200 °С

    ТС-1088   100М,

    Си 0.00428

    СС

    105

    Температура охлаждающей жидкости насоса Р01.2 (109)

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    106

    Температура охлаждающей жидкости насоса Р01.3 (110)

    от -50 до +200 °С

    НСХ     100М

    а = 0,00428 °C-1

    СС

    Примечания

    • 1 СТп - сигналы с термоэлектрических преобразователей (термопар) с номинальной статической характеристикой по ГОСТ Р 8.585-2001.

    • 2 СТ - унифицированный аналоговый сигнал силы постоянного тока от 4 до 20 мА.

    • 3 СС - сигналы с термопреобразователей сопротивления (ТС) с номинальной статической характеристикой по ГОСТ 6651-2009.

    Таблица 3 - Показатели точности измерительных каналов

    Тип

    ИК

    Пределы допускаемой основной абсолютной погрешности *

    Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации *

    СТп

    ±1,0 °С

    ±2,0 °С

    СС

    ±0,3 °С

    ±0,5 °С

    СТ

    (0'1 ) ± (100 • (^тах — ^тт))

    (0'3                )

    ± (100 • (^max ^т'п))

    Примечания

    • 1 Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины.

    • 2 * - абсолютная погрешность измерений в единице измерений, соответствующей измеряемой физической величине.

    Таблица 4 - Компоненты измерительных каналов

    Измеряемые физические величины 1)

    Тип

    ИК

    Тип модуля ввода аналоговых сигналов

    Контроллер

    ССОД

    1

    2

    3

    4

    5

    температура газообразных сред

    СТп

    SIMATIC S7-1500,

    SM 531,

    6ES7531-7PF00-0AB0

    SIMATIC S7-1500,

    CPU 1516-3PN/DP,

    6ES7516-3AN01-0AB0

    Промышленный компьютер с ПО «NK»   на   базе

    SCADA-системы SIMATIC WinCC

    температура жидкости и технологических частей оборудования

    СС

    SIMATIC S7-1500,

    SM 531,

    6ES7531-7PF00-0AB0

    SIMATIC S7-1500,

    CPU 1516-3PN/DP,

    6ES7516-3AN01-0AB0

    Промышленный компьютер с ПО «NK»   на   базе

    SCADA-системы SIMATIC WinCC

    1

    2

    3

    4

    5

    уровень     жидкости;

    давление жидкости и газообразных     сред;

    температура жидкости, газообразных сред и технологических частей оборудования; расход жидкости            и

    газообразных сред

    СТ

    SIMATIC S7-1500,

    SM 531,

    6ES7531-7KF00-0AB0

    SIMATIC S7-1500,

    CPU 1516-3PN/DP,

    6ES7516-3AN01-0AB0

    Промышленный компьютер с ПО «NK»   на   базе

    SCADA-системы

    SIMATIC WinCC

    Примечания

    1) Полное наименование измерительных каналов и диапазоны измерения, для каждого измерительного канала, представлены в таблице 2.

    Таблица 5 - Основные технические характеристики

    Наименования характеристики

    Значение

    Нормальные условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа (мм рт.ст.)

    от +17 до +23

    от 30 до 80

    от 84 до 106,7 (от 630 до 800)

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа (мм рт.ст.)

    от +5 до +35

    от 30 до 80

    от 84 до 106,7 (от 630 до 800)

    Средний срок службы, лет, не менее

    8
