Номер по Госреестру СИ: 96315-25
96315-25 Многоканальные датчики давления
(МДД-8)
Назначение средства измерений:
Многоканальные датчики давления МДД-8 (далее - датчики) предназначены для измерения абсолютного давления в 8 точках неагрессивных газообразных сред с преобразованием входного параметра в электрический сигнал - цифровой код.
Внешний вид.
Многоканальные датчики давления
Рисунок № 1
Внешний вид.
Многоканальные датчики давления
Рисунок № 2
Общие сведения
Дата публикации - 10.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 164134dd-6698-e235-a546-c69c4fbe675b
ID в реестре СИ - 1426829
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Конвед-6 ЛИИ»
Страна - РОССИЯ
Населенный пункт - 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1853 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1853 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Многоканальные датчики давления (МДД-8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Конвед-6 ЛИИ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96315-25 29.08.2030 |
Многоканальные датчики давления, МДД-8 Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
|
96840-25 13.11.2030 |
Блоки питания потенциометров, БПП Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
|
96904-25 24.11.2030 |
Усилители сигнала, УСИД Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
Кто поверяет Многоканальные датчики давления (МДД-8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Многоканальные датчики давления (МДД-8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики имеют внешнее программное обеспечение (далее - ПО) - программа управления «MDD-8».
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MDD-8 |
|
Номер версии (идентификационный номер) ПО |
Не ниже v. 1.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов типографским способом.
Комплектность средства измеренияТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 2.2-2.3 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па».
Техническое документация предприятия-изготовителя.
ПравообладательАкционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)
ИНН: 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: +7 (495) 534-10-12
E-mail: info@konved.ru
Изготовитель
Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)ИНН: 5013000335
Адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: +7 (495) 534-10-12
E-mail: info@konved.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)ИНН: 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: +7 (495) 534-10-12
E-mail: info@konved.ru
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды. Под воздействием этого давления мембрана, деформируется, вызывает пропорциональное изменение напряжения разбаланса моста датчика и приводит к изменению электрических параметров встроенной электронной микропроцессорной схемы, находящейся в контакте с чувствительным элементом. Изменение электрических параметров преобразуется в выходной сигнал - цифровой код. Измеряемое давление подводится через штуцер в рабочую полость датчика.
Конструктивно датчики представляют собой единый корпус, внутри которого размещены полупроводниковые датчики давления, имеющие индивидуальные штуцеры и электронные схемы. Корпуса датчиков неразборные.
Датчики имеют несколько модификаций, отличающихся диапазоном измерений, типом интерфейса и вариантом исполнения (без системы продувки и с системой продувки).
На корпус датчиков крепится шильдик, который содержит следующую информацию:
-
- условное обозначение датчика;
-
- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр);
-
- изготовитель.
Условное обозначение датчиков включает верхний предел измерений давления в мегапаскалях, тип интерфейса и вариант исполнения. Структура условного обозначения датчиков имеет вид:
«МДД-З-ХМПа-Y-Z»,
где МДД-8 - сокращенное наименование;
X - верхний предел измерений (далее - ВПИ), МПа;
Y - тип интерфейса: Р - интерфейс взаимодействия с внешним оборудованием
RS-485, К - интерфейс взаимодействия с внешним оборудованием CAN;
Z - вариант исполнения: 1 - без режима продувки, 2 - с режимом продувки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков не предусмотрено.
Общий вид датчиков с указанием мест нанесения заводских номеров приведен на рисунках 1 и 2.

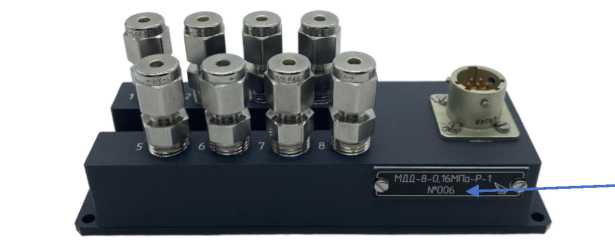

Рисунок 1 - Общий вид многоканальных датчиков давления МДД-8 без режима продувки
Место нанесения заводского номера
Место нанесения заводского номера

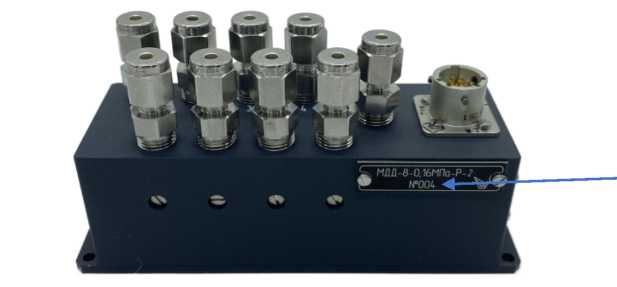

Рисунок 2 - Общий вид многоканальных датчиков давления МДД-8 с режимом продувки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений абсолютного давления, МПа |
от 0,026 от 0,026 до 0,160 до 0,250 |
от 0,026 до 0,400 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления в нормальных условиях эксплуатации, % |
± 0,15 |
± 0,3 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления в рабочих условиях эксплуатации, % |
± 0,4 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Количество измерительных каналов, шт |
8 | |
|
Максимальное допустимое давление, для исполнений, МПа: | ||
|
МДД-8-0,16 |
0,32 | |
|
МДД-8-0,25 |
0,50 | |
|
МДД-8-0,40 |
0,80 | |
|
Напряжение питания постоянного тока, В |
от 18 до 30 | |
|
Потребляемая мощность, Вт, не более |
2 | |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от + 15 до + 25 | |
|
- относительная влажность окружающего воздуха, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 96 до 104 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от - 40 до + 70 | |
|
- относительная влажность окружающего воздуха, %, не более |
95 | |
|
- атмосферное давление, кПа |
от 11,6 до 106,7 | |
|
Габаритные размеры, мм (длина x |
без режима продувки |
131x42x54 |
|
ширина x высота), не более |
с режимом продувки |
131x42x69 |
|
Масса, г, не более |
без режима продувки |
400 |
|
с режимом продувки |
600 | |
