Номер по Госреестру СИ: 96904-25
96904-25 Усилители сигнала
(УСИД)
Назначение средства измерений:
Усилители сигнала УСИД (далее - УСИД) предназначены для усиления аналоговых сигналов постоянного напряжения от индукционного датчика.
Внешний вид.
Усилители сигнала
Рисунок № 1
Внешний вид.
Усилители сигнала
Рисунок № 2
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 40b65c39-5cd9-0908-ef76-915623e0bcc4
ID в реестре СИ - 1427432
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Конвед-6 ЛИИ»
Страна - РОССИЯ
Населенный пункт - 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Усилители сигнала (УСИД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Конвед-6 ЛИИ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96315-25 29.08.2030 |
Многоканальные датчики давления, МДД-8 Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
|
96840-25 13.11.2030 |
Блоки питания потенциометров, БПП Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
|
96904-25 24.11.2030 |
Усилители сигнала, УСИД Акционерное общество «Конвед-6 ЛИИ» (РОССИЯ 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Усилители сигнала (УСИД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Усилители сигнала (УСИД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пунктах 1.5 «Устройство и работа УСИД» документа «Усилители сигнала УСИД. Руководство по эксплуатации КМНТ.468741.001 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
«Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы. Приказ Росстандарта от 28 июля 2023 г. № 1520»;
КМНТ.468741.001 ТУ. Усилители сигнала УСИД. Технические условия.
ПравообладательАкционерное общество «Конвед-6 ЛИИ»
(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
Изготовитель
Акционерное общество «Конвед-6 ЛИИ»(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского»(ФАУ «ЦАГИ»)
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Акционерное общество «Конвед-6 ЛИИ»(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
К настоящему типу средств измерений относятся усилители сигнала УСИД-1Д и УСИД-2Д, которые отличаются друг от друга количеством измерительных каналов. Каждый УСИД принимает входной аналоговый сигнал и усиливает его в 100 раз в диапазоне
от -80 мВ до +80мВ.

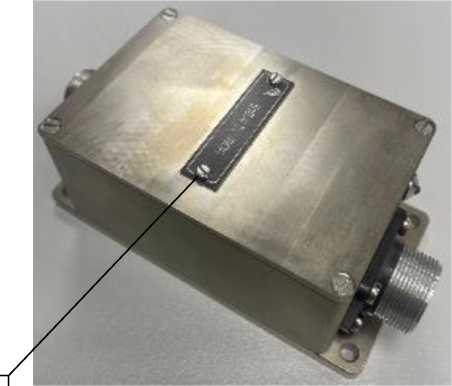

Рисунок 1 - Общий вид УСИД-1Д
Место нанесения заводского номера

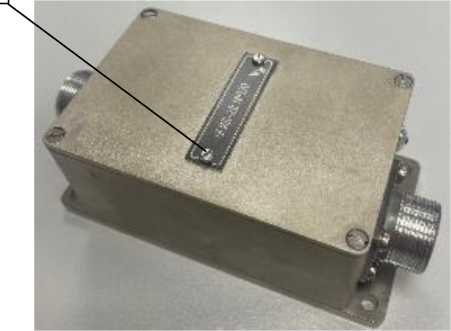

Рисунок 2 - Общий вид УСИД-2Д
Пломбировка УСИД не предусмотрена.
Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая крепится непосредственно на УСИД.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Усилители сигнала УСИД-1Д |
КМНТ.468741.001 |
1 |
|
Паспорт |
КМНТ.468741.001 ПС |
1 |
|
Усилители сигнала УСИД-2Д |
КМНТ.468741.005 |
1 |
|
Паспорт |
КМНТ.468741.005 ПС |
1 |
|
Руководство по эксплуатации |
КМНТ.468741.001 РЭ |
1 |
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
УСИД-1Д |
УСИД-2Д | |
|
Количество измерительных каналов, шт |
1 |
2 |
|
Диапазон измерений электрических напряжений, мВ |
от -80 до+80 | |
|
Коэффициент усиления входного сигнала, % |
100 | |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,2(у от ВП)1) | |
|
Пределы допускаемой дополнительной приведенной погрешности, % |
±0,3 (y от ВП)2) | |
| ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
УСИД-1Д |
УСИД-2Д | |
|
Напряжение питания постоянного тока, В |
от 24 до 29,4 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
116 | |
|
- ширина |
56 | |
|
- высота |
47 | |
|
Нормальные условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |
|
- относительная влажность окружающего воздуха, %, не более |
80 | |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от -50 до +60 | |
|
- относительная влажность окружающего воздуха, %, не более |
80 | |
|
- атмосферное давление, мм рт.ст. |
от 720 до 780 | |
