Номер по Госреестру СИ: 96840-25
96840-25 Блоки питания потенциометров
(БПП)
Назначение средства измерений:
Блоки питания потенциометров БПП (далее - БПП) предназначены для воспроизведения питания постоянным напряжением потенциометров, применяемых в качестве датчиков углового или линейного перемещения

Внешний вид.
Блоки питания потенциометров
Рисунок № 1

Внешний вид.
Блоки питания потенциометров
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пунктах 1.5 «Устройство и работа БПП» документа «Блоки питания потенциометров БПП. Руководство по эксплуатации КМНТ.436431.001 001 РЭ»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
КМНТ.436431.001 ТУ. Блоки питания потенциометров БПП. Технические условия.
Правообладатель
Акционерное общество «Конвед-6 ЛИИ»
(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
Изготовитель
Акционерное общество «Конвед-6 ЛИИ»(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1 Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского»(ФАУ «ЦАГИ»)
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Акционерное общество «Конвед-6 ЛИИ»
(АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1
Телефон: (495) 534-10-12
E-mail: konved-6@mail.ru
Принцип действия БПП основан на воспроизведении постоянного напряжения. Содержит DC/DC преобразователь с прецизионным стабилизатором постоянного напряжения с устанавливаемым значением номинала выходного напряжения.
Конструктивно БПП выполнены в металлических корпусах с печатной платой с установленными на нее элементами.
К настоящему типу средств измерений относятся следующие модификации блоков питания потенциометров: БПП-5005, БПП-5020-16, БПП-5020-32, которые отличаются друг от друга количеством измерительных каналов. Для БПП-5020-16 и БПП-5020-32 смена номинального значения выполняется согласно таблице 1.
Место нанесения за-
водского номера
Таблица 1 - Номинал выходного напряжения
|
Напряжение, В |
«ВЫБОР ПИТАНИЯ А» контакт № 27 |
«ВЫБОР ПИТАНИЯ В» контакт № 28 |
|
3 |
не подключать |
не подключать |
|
4 |
не подключать |
на корпус (контакт № 26) |
|
5 |
на корпус (контакт № 26) |
не подключать |
|
6 |
на корпус (контакт № 26) |
на корпус (контакт № 26) |

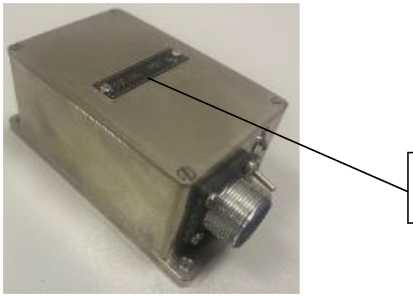

Рисунок 1 - Общий вид БПП-5005

Место нанесения за-
Место нанесения заводского номера
водского номера

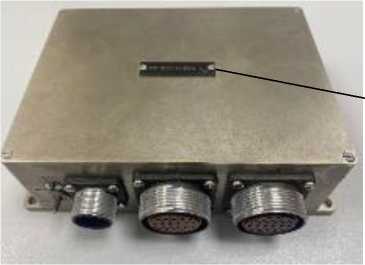

Рисунок 2 - Общий вид БПП-5020-32, БПП-5020-16
Пломбирование БПП не предусмотрено.
Заводской номер в цифровом формате наносятся типографским способом на металлическую табличку, которая крепится непосредственно на БПП.
Знак поверки на БПП не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блоки питания потенциометров БПП |
КМНТ.436431.001 |
1 |
|
Руководство по эксплуатации |
КМНТ.436431.001 РЭ |
1 |
|
Паспорт |
КМНТ.436431.001 ПС |
1 |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
БПП-5005 |
БПП-5020-32 |
БПП-5020-16 | |
|
Количество измерительных каналов, шт |
1 |
32 |
16 |
|
Номинальное значение воспроизведения электрического напряжения, В |
5 |
3, 4, 5, 6 | |
|
Пределы допускаемой основной приведенной погрешности воспроизведения электрического напряжения, % |
±0,2 (у от ВП)П | ||
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения электрического напряжения, % |
±0,3 (у от ВП)2) | ||
|
|( у от ВП - приведенная к верхнему пределу диапазона измерений погрешность (в нормальных условиях эксплуатации средства измерений). 2) y от ВП - приведенная к верхнему пределу диапазона измерений, дополнительная погрешность, вызванная использованием средства измерений в рабочих условиях эксплуатации (в отличии от нормальных от плюс 15 до плюс 35 °С включ.), в диапазоне температуры окружающего воздуха от минус 50 до плюс 60 °С | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
БПП-5005 |
БПП-5020-32 |
БПП-5020-16 | |
|
Напряжение питания постоянного тока, В |
от 24 до 29,4 | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
111 |
171 | |
|
- ширина |
56 |
124 | |
|
- высота |
47 |
57 | |
|
Масса, кг, не более |
0,35 |
0,9 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
БПП-5005 |
БПП-5020-32 |
БПП-5020-16 | |
|
Нормальные условия эксплуатации:
|
от +15 до +35 от 30 до 80 от 720 до 780 | ||
|
Рабочие условия эксплуатации:
|
от -50 до +60 от 720 до 780 | ||
