Номер по Госреестру СИ: 96377-25
96377-25 Машины испытательные гидравлические универсальные
(UTM)
Назначение средства измерений:
Машины испытательные гидравлические универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях различных металлических и неметаллических материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные гидравлические универсальные
Рисунок № 1
Внешний вид.
Машины испытательные гидравлические универсальные
Рисунок № 2
Внешний вид.
Машины испытательные гидравлические универсальные
Рисунок № 3
Общие сведения
Дата публикации - 12.09.2025
Срок свидетельства - 10.09.2030
Номер записи - 5b494ac6-347f-b492-1129-a498af989790
ID в реестре СИ - 1426800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S
Страна - ТУРЦИЯ
Населенный пункт - ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1930 от 2025.09.10 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Машины испытательные гидравлические универсальные (UTM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96377-25 10.09.2030 |
Машины испытательные гидравлические универсальные, UTM UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
|
96349-25 05.09.2030 |
Машины испытательные электромеханические универсальные, UTM UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
|
96839-25 13.11.2030 |
Прессы испытательные гидравлические, UTC UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Машины испытательные гидравлические универсальные (UTM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные гидравлические универсальные (UTM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) машин состоит из встроенного и внешнего ПО.
Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления машиной, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 1.
аблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTEST |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «эксплуатация» документа «Машины испытательные гидравлические универсальные UTM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
СТП UTM 001-2024 «Машины испытательные гидравлические универсальные UTM. Стандарт предприятия».
Правообладатель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara
Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Изготовитель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara
Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;
Россия, Ивановская область, Лежневский район, СПК им. Мичурина
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara
Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Принцип действия машин заключается в приложении силы к испытываемому образцу, возникающей при перемещении плиты с захватом с заданной скоростью, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из нагружающего устройства, гидравлического блока, цифровой панели и электронного блока управления. Нагружающее устройство включает в себя опорные колонны, нижний и верхний захваты, которые служат для установки испытываемого образца, нижнюю и верхнюю плиту и датчика силы. Гидравлический блок состоит из двухступенчатого насоса, двигателя, распределительного блока и масляного бака. Электронный блок управления позволяет задавать и контролировать режимы работы машины. На лицевой панели расположена кнопка авариной остановки и регулятор.
Испытываемый образец закрепляется в верхнем и нижнем захватах. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным между подвижной и неподвижной верхними плитами.
К данному типу средства измерений относятся следующие модификации машин: UTM-3000.FPR, UTM-4000.FPR, UTM-6060.SVD2, UTM-6100.SVD2, UTM-6200.SVD2. Выпускаемые модификации машин различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик.
Общий вид машин приведен на рисунках 1,2 и 4.
Идентификация машин осуществляется визуальным осмотром электронного блока управления, на который нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Маркировочные таблички наносятся на боковую часть электронного блока управления. Общий вид маркировочной таблички приведен на рисунке 3.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

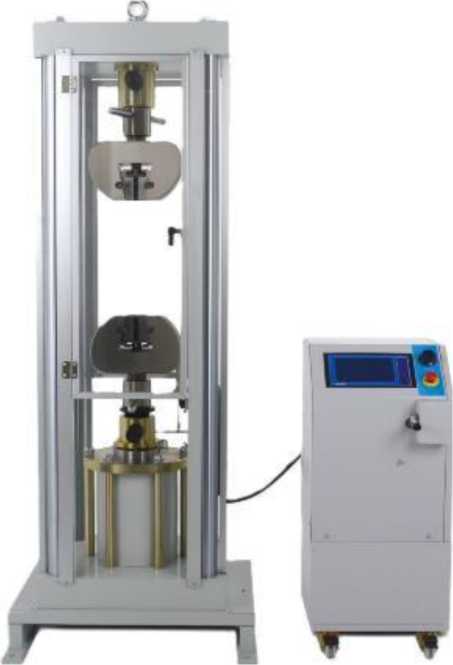

Рисунок 1 - Общий вид машин испытательных гидравлических универсальных UTM-3000.FPR

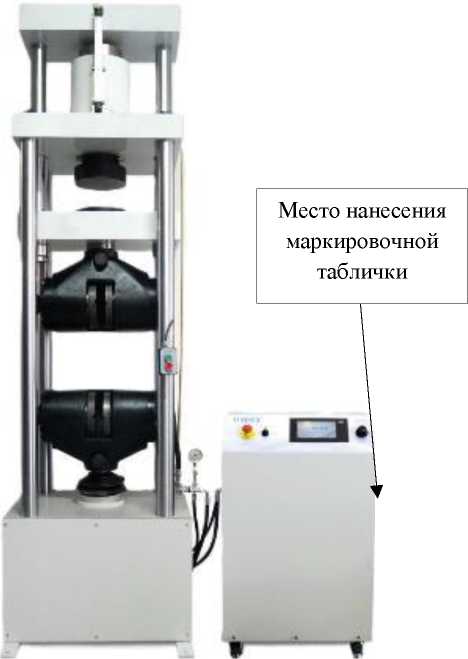

Рисунок 2 - Общий вид машин испытательных гидравлических универсальных UTM-4000.FPR
Место нанесения знака утверждения типа
Место нанесения серийного номера
|
UTGSTOo® MALZEME TEST CIHAZLARI Турция ASO 1. OSB Ural Caddesi No 18 06935 Sirrcan - Ankara Сделано в Турции | |||
|
P. *90 312 394 38 75 F. *90 312 394 38 77 into@utest.com.tr/www. ulest.com.tr , | |||
|
МАШИНЫ ИСПЫТАТЕЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ/ УНИВЕРСАЛЬНЫЕ UTM / | |||
|
Парамо tp ш юк 1 роли 13НИ м |
Модификация | ||
|
Параметр электропитания |
Серийный номер | ||
|
Параметр электропитания |
Г од выпуска | ||
|
Параметр электропитания |
Верхний предел измерений силы | ||
|
Масса |
Габаритнью размеры | ||
Рисунок 3 - Общий вид маркировочной таблички машины

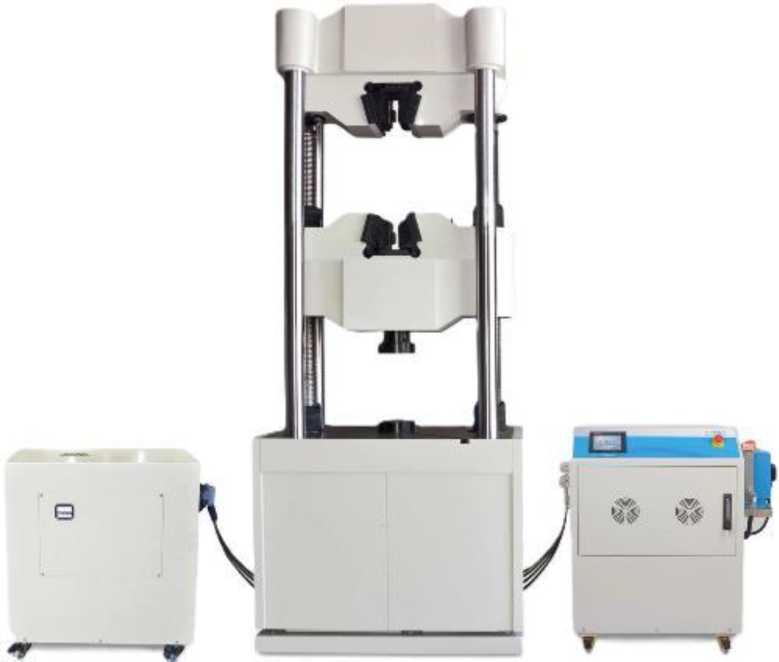

Рисунок 4 - Общий вид машин испытательных гидравлических универсальных UTM-6060.SVD2, UTM-6100.SVD2, UTM-6200.SVD2
Таблица 1 - Метрологические характеристики
|
Модификации |
Нижний предел измерений силы, кН |
Верхний предел измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
|
UTM-3000.FPR |
10 |
500/1000* | |
|
UTM-4000.FPR |
6 |
600 | |
|
UTM-6060.SVD2 |
6 |
600 |
±2 |
|
UTM-6100.SVD2 |
10 |
1000 | |
|
UTM-6200.SVD2 |
20 |
2000 | |
|
*значение верхнего предела измерений силы на растяжение/ сжатие | |||
Таблица 2 - Технические характеристики
|
Модификации |
Масс а, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, Вт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
UTM-3000.FPR |
785 |
1880 |
780 |
985 |
800 |
|
UTM-4000.FPR |
1650 |
2750 |
950 |
2090 |
2200 |
|
UTM-6060.SVD2 |
2100 |
2200 |
770 |
1020 |
2200 |
|
UTM-6100.SVD2 |
2280 |
2400 |
850 |
1330 |
2400 |
|
UTM-6200.SVD2 |
8700 |
3600 |
1450 |
7600 |
2600 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 220 до 240 от 49 до 51 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 95 до 105 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Срок службы, лет |
10 |
