Номер по Госреестру СИ: 96839-25
96839-25 Прессы испытательные гидравлические
(UTC)
Назначение средства измерений:
Прессы испытательные гидравлические UTC (далее - прессы) предназначены для измерений силы при проведении испытаний образцов на сжатие и изгиб.

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 1

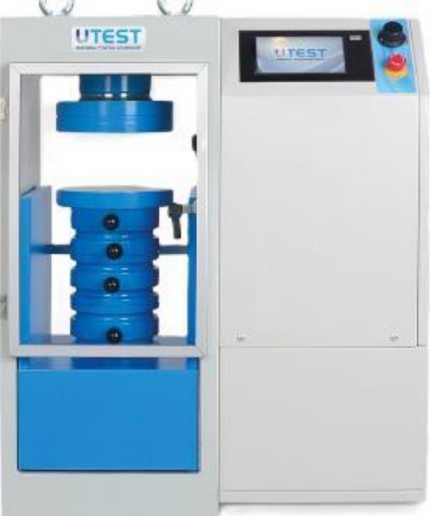

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 2

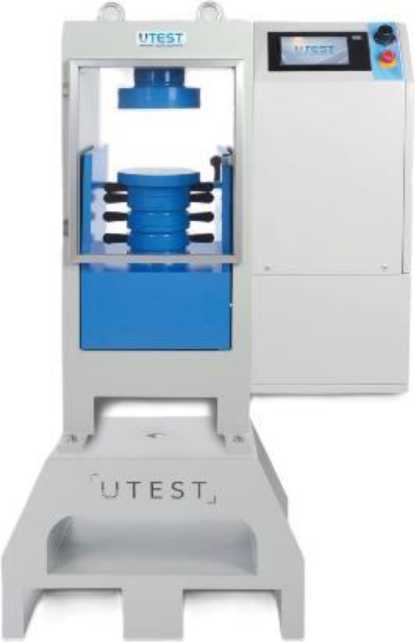

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 3

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 4

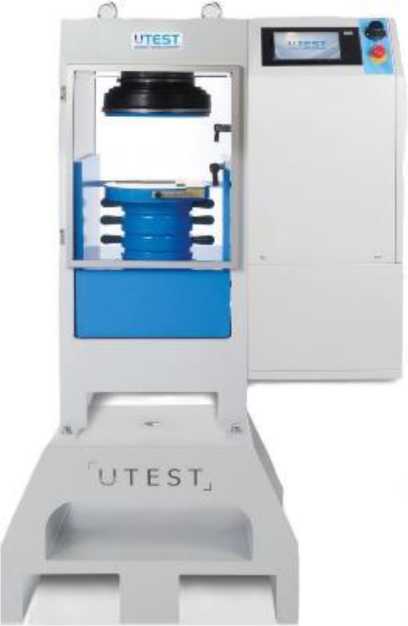

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 5

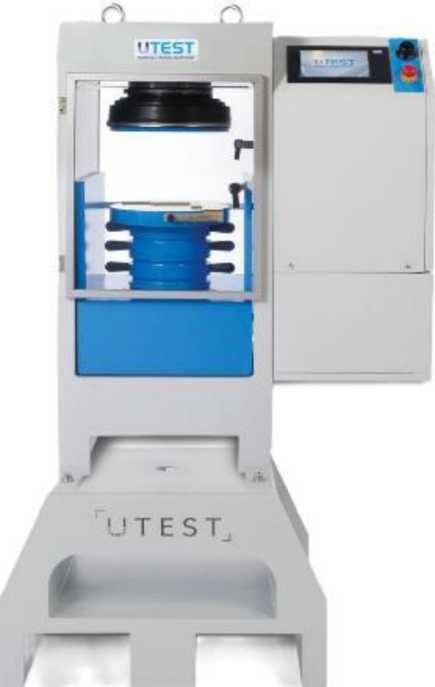

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 6

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 7

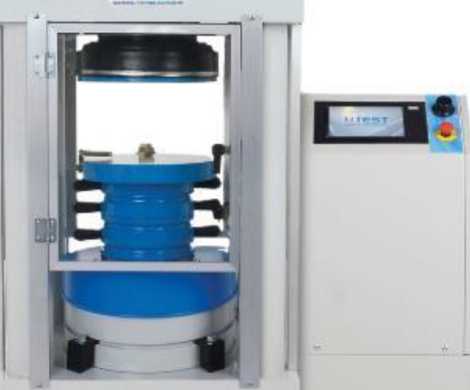

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 8

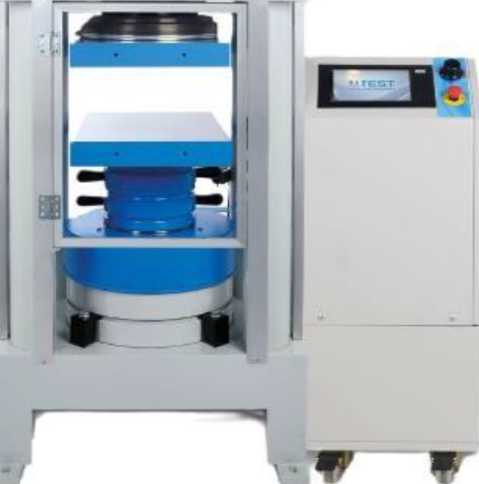

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 9

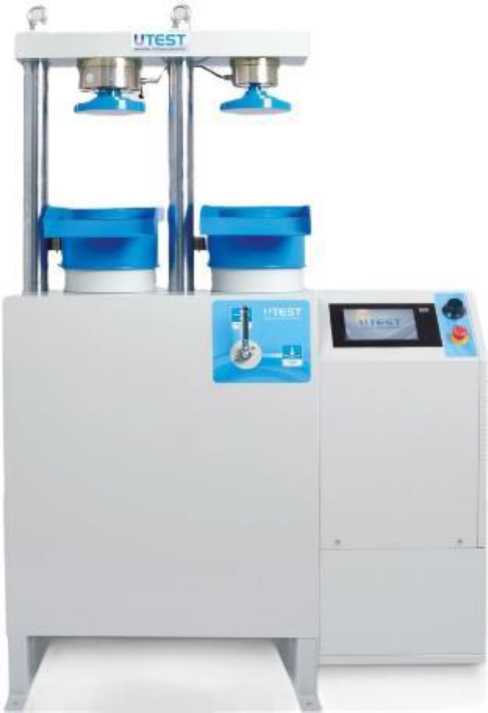

Внешний вид.
Прессы испытательные гидравлические
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) прессов состоит из встроенного и внешнего ПО.
Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает
Лист № 6 Всего листов 9 возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления прессом, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTEST |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Запуск и проведение испытания» документа «Прессы испытательные гидравлические UTC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
СТП UTM 003-2024 «Прессы испытательные гидравлические UTC. Стандарт предприятия».
Правообладатель«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S»
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Изготовитель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S»
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;
Россия, Ивановская область, Лежневский район, СПК им. Мичурина
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S»
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Принцип действия прессов заключается в приложении силы сжатия к испытываемому образцу, возникающей при перемещении плиты с заданной скоростью, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Прессы состоят из нагружающего устройства, гидравлического блока, цифровой панели и электронного блока управления. Нагружающее устройство включает в себя опорную раму, нижнюю опорную плиту, которая служит для установки испытываемого образца и верхнюю, которая установлена на шарнирном основании, датчик (датчики) силы. Гидравлический блок состоит из двухступенчатого насоса, двигателя, распределительного блока и масляного бака. Электронный блок управления позволяет задавать и контролировать режимы работы пресса. На лицевой панели расположена кнопка авариной остановки и регулятор.
Для проведения испытаний образца на изгиб, необходима специальная оснастка, поставляемая по опциональному заказу.
К данному типу средства измерений относятся следующие модификации прессов: UTC-4609EG.FPR, UTC-4709EG.FPR, UTC-4714GE.FPR, UTC-4729GE.FPR, UTC-4739GE.FPR, UTC-4713G.FPR, UTC-4723G.FPR, UTC-4733G.FPR, UTC-4727G.FPR, UTC-4737G.FPR, UTC-5727.FPR, UTC-5737.FPR, UTC-6727.FPR, UTC-6737.FPR, UTC-6748.FPR, UTC-6758.FPR, UTCM-3742.FPR, UTCM-3762.FPR, UTC-5610.FPR, UTC-5620.FPR, UTC-5630.FPR,
UTC-6729.FPR. Выпускаемые модификации прессов различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик. Прессы модификации UTCM-3742.FPR и UTCM-3762.FPR имеют двухколонное исполнение с датчиком силы для каждой колонны.
Общий вид прессов приведен на рисунках 1 - 12.
Идентификация прессов осуществляется визуальным осмотром электронного блока управления, на который нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Маркировочные таблички наносятся на боковую часть электронного блока управления. прессов. Общий вид маркировочной таблички приведен на рисунке 13.
Нанесение знака поверки на прессы не предусмотрено.
Пломбирование прессов не предусмотрено. Доступ к внутренним частям прессов доступен только при помощи специального инструмента.
Место нанесения
маркировочной
таблички
Рисунок 2 - Общий вид прессов испытательных гидравлических UTC-4714GE.FPR, UTC-4729GE.FPR, UTC-4739GE.FPR

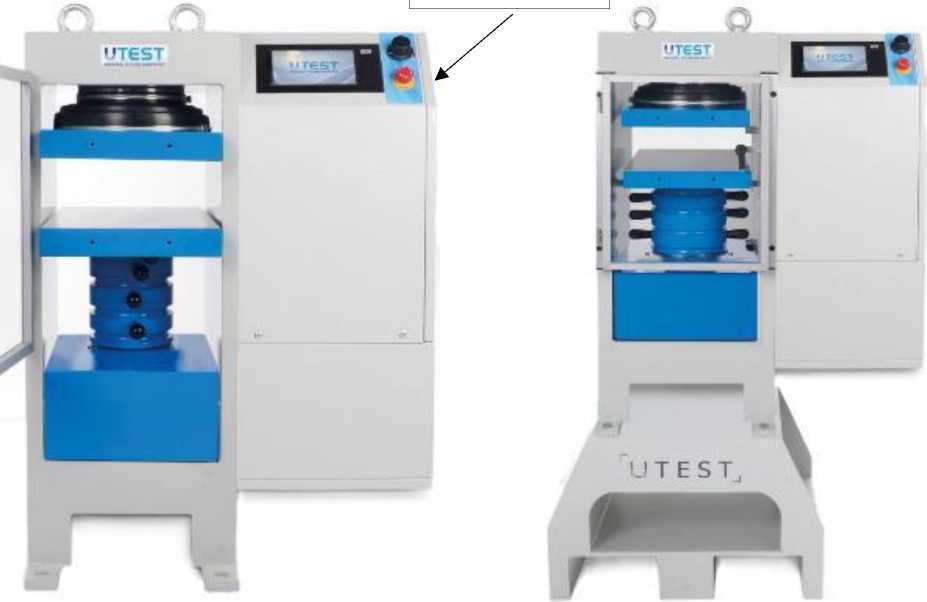

Рисунок 1 - Общий вид прессов испытательных гидравлических UTC-4609EG.FPR, UTC-4709EG.FPR

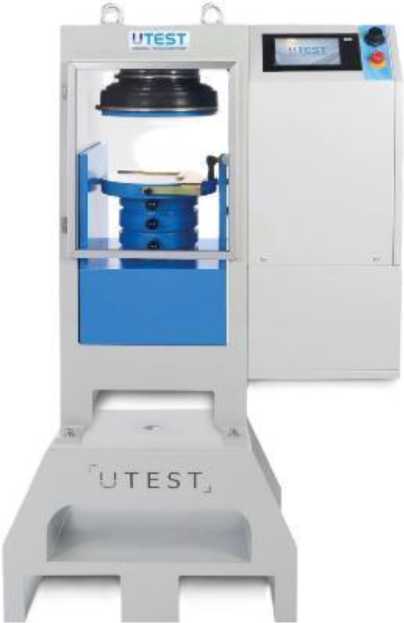

Рисунок 3 - Общий вид прессов испытательных Рисунок 4 - Общий вид прессов испытательных гидравлических UTC-4713G.FPR гидравлических UTC-4723G.FPR,
UTC-4733G.FPR
Рисунок 5 - Общий вид прессов испытательных гидравлических UTC-4727G.FPR
Рисунок 6 - Общий вид прессов испытательных гидравлических UTC-4737G.FPR

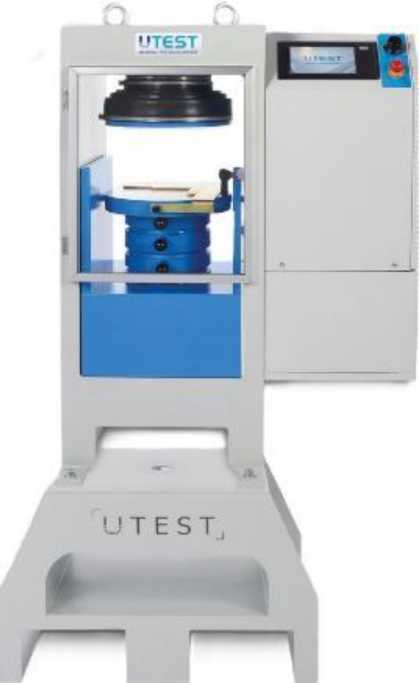

Рисунок 7 - Общий вид прессов испытательных Рисунок 8 - Общий вид прессов испытательных гидравлических UTC-5737G.FPR гидравлических UTC-5727G.FPR
U TEST
UTEST

Г
V Г FРисунок 9 - Общий вид прессов испытательных гидравлических UTC-6727.FPR, UTC-6737.FPR, UTC-6748.FPR, UTC-6758.FPR
UTEST
Рисунок 10 - Общий вид прессов испытательных гидравлических UTC-6729.FPR
Рисунок 11 - Общий вид прессов испытательных гидравлических UTCM-3742.FPR, UTCM-3762.FPR

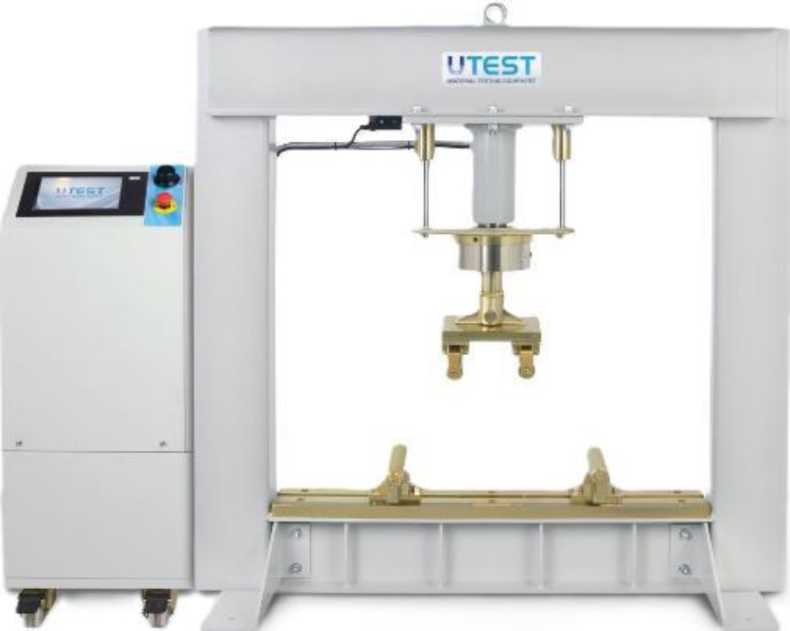

Рисунок 12 - Общий вид прессов испытательных гидравлических UTC-5610.FPR, UTC-5620.FPR, UTC-5630.FPR с оснасткой для испытаний на изгиб
Место нанесения серийного номера
Место нанесения знака утверждения типа

|
U ТЕ ST О Ф ( ( @ MAL7FME TEST CIHA71 ARI Турция, AS01. OSB Ural Caddasi No;18 06935 Smcan Ankara Сделано в Турции P: +90 312 394 38 75 F: +90 312 394 38 77 info©utest.com.tr/www. utest com.tr / | |||
|
Прессы испытательные гидравлические UTC / | |||
|
Параметр электропитания |
Модификация | ||
|
Параметр электропитания |
Серийный номер | ||
|
Параметр электропитания |
Г од выпуска | ||
|
Параметр электролитания |
Ныр« мий предал И4ММрНИЙИ силы | ||
|
Масса |
Габаритные размеры | ||

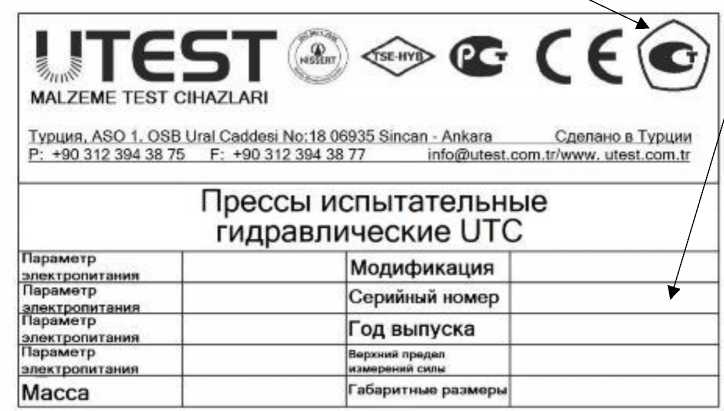

Рисунок 13 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Модификация |
Нижний предел измерений силы, кН |
Верхний предел измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
|
UTC-5610.FPR |
5 |
100 |
±1 |
|
UTC-5620.FPR |
10 |
200 | |
|
UTCM-3742.FPR |
1/10 |
15/250 | |
|
UTC-5630.FPR |
15 |
300 | |
|
UTCM-3762.FPR |
1/30 |
15/600 | |
|
UTC-4609EG.FPR |
30 |
600 | |
|
UTC-4709EG.FPR |
50 |
1000 | |
|
UTC-4714GE.FPR UTC-4713G.FPR |
75 |
1500 | |
|
UTC-4729GE.FPR UTC-4723G.FPR UTC-4727G.FPR UTC-5727.FPR UTC-6727.FPR |
100 |
2000 | |
|
UTC-6729.FPR |
100 |
2000 | |
|
UTC-4739GE.FPR UTC-4733G.FPR UTC-4737G.FPR UTC-5737.FPR UTC-6737.FPR |
150 |
3000 | |
|
UTC-6748.FPR |
200 |
4000 | |
|
UTC-6758.FPR |
250 |
5000 |
аблица 3 - Технические характеристики
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, Вт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
UTC-4609EG.FPR, UTC-4709EG.FPR |
775 |
750 |
550 |
750 |
550 |
|
UTC-4714GE.FPR |
690 |
780 |
451 |
1104 | |
|
UTC-4729GE.FPR |
850 |
720 |
600 |
1144 | |
|
UTC-4739GE.FPR |
1070 |
775 |
600 |
1204 | |
|
UTC-5727.FPR |
835 |
820 |
455 |
1145 | |
|
UTC-5737.FPR |
1075 |
875 |
500 |
1205 | |
|
UTC-4713G.FPR |
625 |
750 |
451 |
1104 | |
|
UTC-4723G.FPR UTC-4727G.FPR |
715 |
790 |
453 |
1144 | |
|
UTC-4733G.FPR UTC-4737G.FPR |
935 |
845 |
497 |
1204 | |
|
UTC-6727.FPR |
1020 |
960 |
560 |
1100 |
750 |
|
UTC-6737.FPR |
1520 |
1050 |
690 |
1150 | |
|
UTCM-3742.FPR |
365 |
1020 |
500 |
4580 | |
|
UTCM-3762.FPR |
460 |
1632 |
534 |
1020 | |
|
UTC-6748.FPR |
2570 |
1145 |
825 |
1540 |
1100 |
|
UTC-6758.FPR |
2540 |
1145 |
825 |
1570 | |
|
UTC-5610.FPR |
255 |
1170 |
515 |
1130 | |
|
UTC-5620.FPR |
270 |
580 |
960 |
1270 | |
|
UTC-5630.FPR |
640 |
1000 |
950 |
1130 | |
|
UTC-6729.FPR |
1040 |
1100 |
560 |
590 |
800 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 220 до 240 от 49 до 51 |
|
Условия эксплуатации:
|
от +15 до +25 80 от 95 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Срок службы, лет |
10 |
