Номер по Госреестру СИ: 96349-25
96349-25 Машины испытательные электромеханические универсальные
(UTM)
Назначение средства измерений:
Машины испытательные электромеханические универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях различных металлических и неметаллических материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные электромеханические универсальные
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические универсальные
Рисунок № 2
Внешний вид.
Машины испытательные электромеханические универсальные
Рисунок № 3
Общие сведения
Дата публикации - 08.09.2025
Срок свидетельства - 05.09.2030
Номер записи - 90fac3bb-2ac6-7161-e685-2b081689ce00
ID в реестре СИ - 1426828
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S
Страна - ТУРЦИЯ
Населенный пункт - ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Машины испытательные электромеханические универсальные (UTM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96377-25 10.09.2030 |
Машины испытательные гидравлические универсальные, UTM UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
|
96349-25 05.09.2030 |
Машины испытательные электромеханические универсальные, UTM UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
|
96839-25 13.11.2030 |
Прессы испытательные гидравлические, UTC UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S (ТУРЦИЯ ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Машины испытательные электромеханические универсальные (UTM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные электромеханические универсальные (UTM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) машин состоит из встроенного и внешнего ПО.
Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления машиной, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTEST |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
отсутствует |
Лист № 4 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Эксплуатация (испытания на растяжение)» и в разделе 5 «Эксплуатация (испытания на сжатие и изгиб)» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
СТП UTM 002-2024 «Машины испытательные электромеханические универсальные UTM. Стандарт предприятия».
Правообладатель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Изготовитель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», ТурцияАдрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara
Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а; Россия, Ивановская область, Лежневский район, СПК им. Мичурина
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция
Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Телефон (факс): +90 312 394 38 75
E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены направляющие колонны с верхней и нижней траверсами, привода подвижной траверсы, верхней и нижней плит для крепления захватов, датчика силы, кнопки аварийной остановки, цифровой панели /и электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
К данному типу средства измерений относятся следующие модификации машин: UTM-0108.SMPR, UTM-8100.SMD2, UTM-8300.SMD2. Выпускаемые модификации машин различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик.
Общий вид машин приведен на рисунках 1,3 и 4.
Идентификация машин осуществляется визуальным осмотром основания, на которое нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Маркировочные таблички наносятся на боковые части основания машин. Общий вид маркировочной таблички приведен на рисунке 2.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.
Место нанесения маркировочной таблички

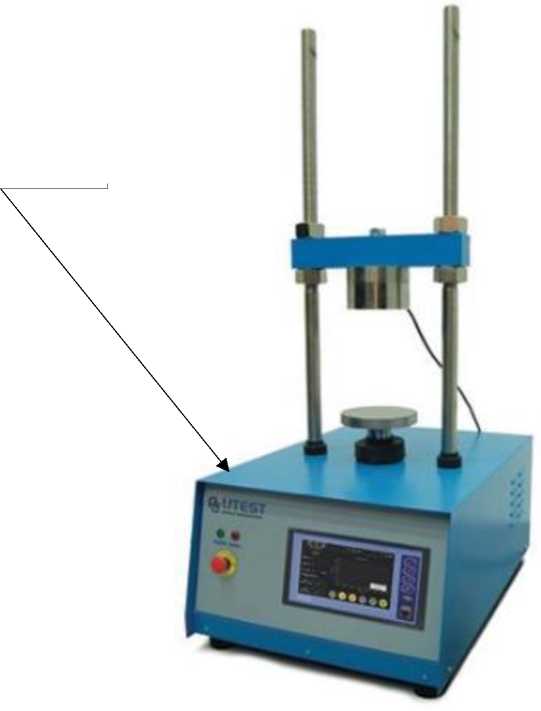

Рисунок 1 - Общий вид машин испытательных электромеханических универсальных UTM-0108.SMPR
Место нанесения знака утверждения типа
Место нанесения серийного номера

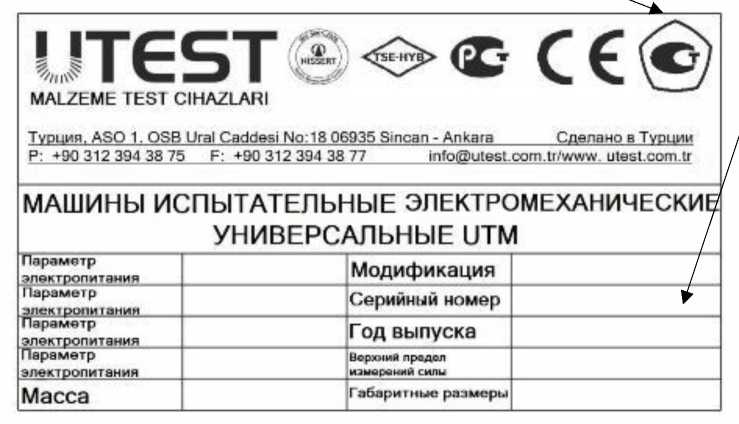

Рисунок 2 - Общий вид маркировочной таблички машины
|
UTGST@оф С С © MALZEME TEST CIHAZLARI Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara Сделано в Турции | |||
|
Р: +90 312 394 38 75 F: +90 312 394 38 77 info@utest com.tr.’www ulest.com,tr | |||
|
МАШИНЫ ИСПЫТАТЕЛЬНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ UTM / | |||
|
Параметр электропитания |
Модификация | ||
|
Параметр злектроли|алии |
Серимыми номер | ||
|
Параметр электропитания |
Г од выпуска | ||
|
Параметр электропитания |
Верхний продол иэыеренйй силы | ||
|
Масса |
Г а бар и т нос размеры | ||
Место нанесения маркировочной таблички
Рисунок 4 - Общий вид машин испытательных электромеханических UTM-8300.SMD2

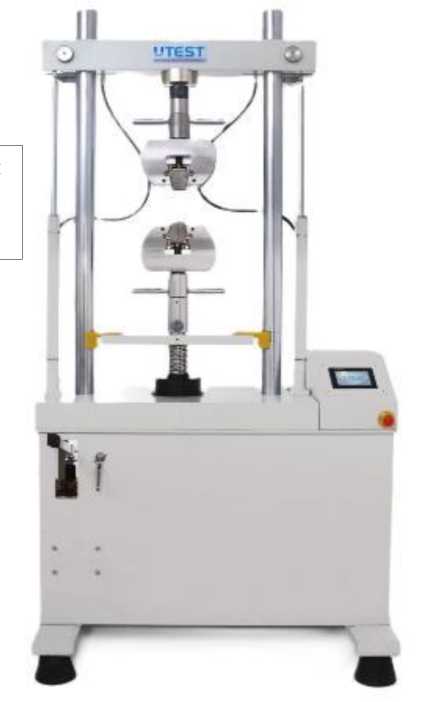

Рисунок 3 - Общий вид машин испытательных электромеханических UTM-8100.SMD2
Таблица 2 - Метрологические характеристики
|
Модификации |
Нижний предел измерений силы, кН |
Верхний предел измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
|
UTM-0108.SMPR |
0,5 |
50 |
±1 |
|
UTM-8100.SMD2 |
1 |
100 | |
|
UTM-8300.SMD2 |
3 |
300 |
Таблица 3 - Технические характеристики
|
Модификации |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, Вт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
UTM-0108.SMPR |
105 |
1180 |
600 |
470 |
800 |
|
UTM-8100.SMD2 |
440 |
2000 |
1000 |
1200 | |
|
UTM-8300.SMD2 |
890 |
2300 |
1350 |
2000 |
1500 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 220 до 240 от 49 до 51 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 95 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Срок службы, лет |
10 |
