Номер по Госреестру СИ: 96276-25
96276-25 Сферометр
(Super Spherotronic HR)
Назначение средства измерений:
Сферометр Super Spherotronic HR (далее - сферометр) предназначен для измерений радиусов кривизны оптических поверхностей.

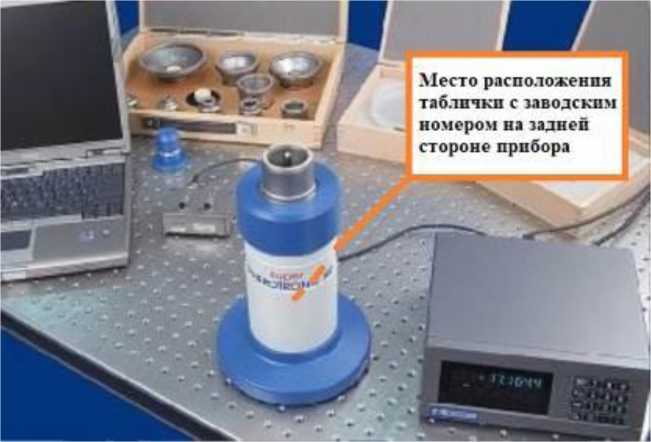

Внешний вид.
Сферометр
Рисунок № 1
Общие сведения
Дата публикации - 04.09.2025
Срок свидетельства -
Номер записи - f0aee5b3-fa1e-2d6a-e964-c9c79dd6f138
ID в реестре СИ - 1426590
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Super Spherotronic HR,
Производитель
Изготовитель - TRIOPTICS GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1852 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1852 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Сферометр (Super Spherotronic HR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений TRIOPTICS GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83053-21 |
Устройство для измерения коэффициента передачи модуляции (станция для контроля качества оптических систем, ImageMasterUniversalINF 3000 200 TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2,5 года |
|
91214-24 01.02.2029 |
Автоколлиматоры цифровые, TriAngle TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96276-25 |
Сферометр, Super Spherotronic HR TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Сферометр (Super Spherotronic HR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Сферометр (Super Spherotronic HR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сферометр Super Spherotronic HR имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО сферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от сферометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО сферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpheroWin |
|
Номер версии (идентификационный номер) ПО |
2.1.1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе D «Процедура измерения», руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема
ПравообладательTRIOPTICS GmbH, Германия
Адрес: Strandbaddamm 6, 22880 Wedel, Germany
Тел.: +49 4103 18006-0
Факс: +49 4103 18006-20
Сайт: http://www.trioptics.com
Изготовитель
TRIOPTICS GmbH, ГерманияАдрес: Strandbaddamm 6, 22880 Wedel, Germany
Тел.: +49 4103 18006-0
Факс: +49 4103 18006-20
Сайт: http://www.trioptics.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Правообладатель
TRIOPTICS GmbH, ГерманияАдрес: Strandbaddamm 6, 22880 Wedel, Germany
Тел.: +49 4103 18006-0
Факс: +49 4103 18006-20
Сайт: http://www.trioptics.com
Измерение радиусов кривизны оптических поверхностей осуществляется с помощью датчика линейных перемещений, установленного на выдвижном стержне в измерительном устройстве.
Сферометр состоит из измерительного устройства с комплектом опорных колец и блока обработки измерений, подключаемого к компьютеру с программным обеспечением (ПО).
Внешний вид сферометра приведен на рисунке 1.
Нанесение знака поверки на сферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса сферометра в виде таблички и имеет цифровое обозначение.
Пломбирование сферометра от несанкционированного доступа не предусмотрено.
К сферометру Super Spherotronic HR, относящемуся к данному типу средств измерений, относится сферометр Super Spherotronic HR зав. № 091.
■ж I таблички с заводским номером на задней стороне прибора
Рисунок 1 - Внешний вид сферометра Super Spherotronic HR
Таблица 2 - Метрологические характеристики сферометра
|
Наименование характеристики |
Значение |
|
Диапазон измерений радиусов кривизны, мм
|
от 10 до 1000 от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений радиусов кривизны, % |
±0,01 |
Таблица 3 - Технические характеристики сферометра
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
8 |
|
Габаритные размеры, мм, не более | |
|
- длина |
240 |
|
- ширина |
90 |
|
- высота |
260 |
Таблица 4 - Условия эксплуатации сферометра
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +19 до +25 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
220±10 |
|
Частота, Гц |
50/60 |
