Номер по Госреестру СИ: 91214-24
91214-24 Автоколлиматоры цифровые
(TriAngle)
Назначение средства измерений:
Автоколлиматоры цифровые TriAngle (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от прямолинейности и плоскостности, а также для применения в качестве рабочих эталонов 1-го, 2-го и 3-го разрядов при передаче единицы плоского угла в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482.
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 1
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 2
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 3
Общие сведения
Дата публикации - 03.02.2024
Срок свидетельства - 01.02.2029
Номер записи - 193106
ID в реестре СИ - 1414163
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - TRIOPTICS GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№274 от 2024.02.01 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Автоколлиматоры цифровые (TriAngle)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений TRIOPTICS GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83053-21 |
Устройство для измерения коэффициента передачи модуляции (станция для контроля качества оптических систем, ImageMasterUniversalINF 3000 200 TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2,5 года |
|
91214-24 01.02.2029 |
Автоколлиматоры цифровые, TriAngle TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96276-25 |
Сферометр, Super Spherotronic HR TRIOPTICS GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Автоколлиматоры цифровые (TriAngle)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Автоколлиматоры цифровые (TriAngle)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Автоколлиматоры имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
OptiAngle 6 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 6.18.1 |
|
Цифровой идентификатор программного обеспечения |
2FFC04F3D2D5F0FF3290A729249F4D06* |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
* Контрольная сумма указана для версии ПО 6.18.1. | |
Знак утверждения типа
Знак утверждения типананосится на корпус автоколлиматора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 6 «Эксплуатация», 7 «Программное обеспечение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия TRIOPTICS GmbH. Производство автоколлиматоров цифровых TriAngle.
Правообладатель
TRIOPTICS GmbH, Германия
Адрес: Strandbaddamm 6, 22880 Wedel, Germany
Телефон: (+49) (0) 4103-18006-0
Факс: (+49) (0) 4103-18006-20
Веб-сайт: www.trioptics.com
Изготовитель
TRIOPTICS GmbH, Германия
Адрес: Strandbaddamm 6, 22880 Wedel, Germany
Телефон: (+49) (0) 4103-18006-0
Факс: (+49) (0) 4103-18006-20
Web-сайт: www.trioptics.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
TRIOPTICS GmbH, Германия
Адрес: Strandbaddamm 6, 22880 Wedel, Germany
Телефон: (+49) (0) 4103-18006-0
Факс: (+49) (0) 4103-18006-20
Веб-сайт: www.trioptics.com
К настоящему типу средств измерений относятся автоколлиматоры цифровые TriAngle исполнений TA 100-38, TA 150-38, TA 200-38, TA 300-38, TA 300-57, TA 500-57, TA 1000-115, TA 1000-140, ТА US 300-57, TA US 500-57, которые отличаются метрологическими и техническими характеристиками.
Принцип действия автоколлиматоров основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Изображение автоколлимационной марки фиксируется цифровой камерой, расположенной в фокальной плоскости объектива автоколлиматора. Изображение с цифровой камеры передается на компьютер для обработки программным обеспечением OptiAngle 6. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.
Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла. Автоколлиматоры устанавливают в держатель для настройки и фиксации положения.
Общий вид автоколлиматоров с указанием места нанесения знака утверждения типа представлен на рисунке 1. Содержание маркировки автоколлиматоров представлено на рисунке 2. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочную табличку, расположенную в нижней части корпуса оптико-электронного узла.
Нанесение знака поверки на автоколлиматоры и их пломбирование не предусмотрено.

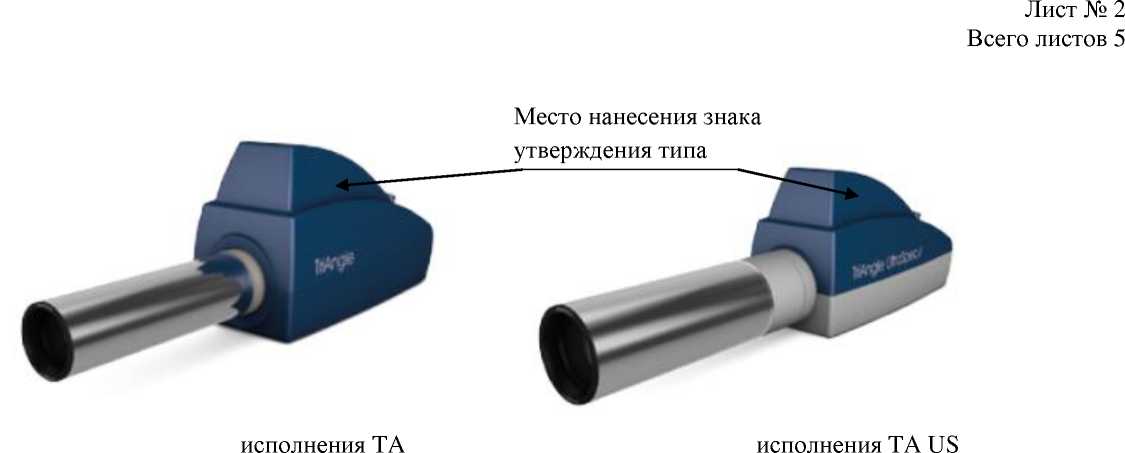

исполнения TA
исполнения TA US
Рисунок 1 - Общий вид автоколлиматоров с указанием места нанесения знака утверждения типа

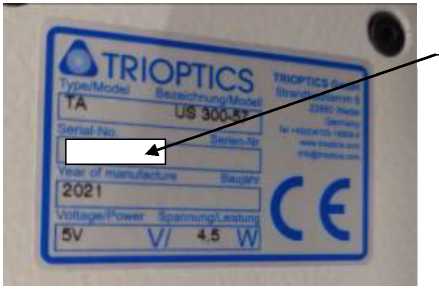

Место нанесения заводского номера
Рисунок 2 - Маркировка
Таблица 6 - Комплектность автоколлиматора
|
Наименование |
Обозначение |
Количество |
|
Автоколлиматор цифровой* |
TriAngle |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Программное обеспечение OptiAngle 6 |
- |
1 шт. |
|
HASP-ключ защиты программного обеспечения |
- |
1 шт. |
|
Принадлежности (штатив, держатели, зеркала, кронштейны, целеуказатель) |
- |
В соответствии с заказом |
|
Кейс для транспортирования |
- |
В соответствии с заказом |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* исполнение в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики автоколлиматоров исполнений TA 100-38, TA
150-38, TA 200-38, TA 300-38, TA 300-57, TA 500-57, TA 1000-115, TA 1000-140
|
Исполнение |
Наименование характеристики, значение | |||
|
Диапазон измерений углов в горизонтальной плоскости |
Диапазон измерений углов в вертикальной плоскости |
Пределы допускаемой абсолютной погрешности измерений углов |
Дискретность отчета | |
|
TA 100-38 |
от 0" до 6170" |
от 0" до 4940" |
±2,5" |
0,1" |
|
TA 150-38 |
от 0" до 4120" |
от 0" до 3300" |
±1,70" |
0,07" |
|
TA 200-38 |
от 0" до 3090" |
от 0" до 2470" |
±1,30" |
0,05" |
|
TA 300-38 |
от 0" до 2060" |
от 0" до 1650" |
±0,75" |
0,03" |
|
TA 300-57 |
от 0" до 2060" |
от 0" до 1650" |
±0,75" |
0,03" |
|
TA 500-57 |
от 0" до 1240" |
от 0" до 980" |
±0,40" |
0,02" |
|
TA 1000-115 |
от 0" до 610" |
от 0" до 490" |
±0,20" |
0,01" |
|
TA 1000-140 |
от 0" до 610" |
от 0" до 490" |
±0,20" |
0,01" |
Таблица 3 - Метрологические характеристики автоколлиматоров исполнений ТА US
300-57, TA US 500-57
|
Исполнение |
Наименование характеристики, значение | ||||
|
Диапазон показаний в горизонтальной плоскости/ вертикальной плоскости |
Диапазон измерений углов в горизонтальной плоскости |
Диапазон измерений углов в вертикальной плоскости |
Пределы допускаемой абсолютной погрешности измерений углов |
Дискретность отчета | |
|
ТА US 300-57 |
от 0" до 3000"/ от 0" до 1920" |
от 0" до 2600" |
от 0" до 1700" |
±0,050" (в поддиапазоне измерений от 0" до 10" включ.) ±0,100" (в поддиапазоне измерений св. 10" до 20" включ.) ±0,250" (в поддиапазоне св. 20") |
0,01" |
|
TA US 500-57 |
от 0" до 1800"/ от 0" до 1150" |
от 0" до 1500" |
от 0" до 980" |
0,01" | |
Таблица 4 - Основные технические характеристики
|
Исполнение |
Наименование характеристики, значение | ||||
|
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальное расстояние от объектива автоколлиматора до отражающей поверхности, м | |||
|
длина |
ширина |
высота | |||
|
TA 100-38 |
320 |
155 |
220 |
4,8 |
0,5 |
|
TA 150-38 |
320 |
155 |
220 |
4,9 |
1 |
|
TA 200-38 |
320 |
155 |
220 |
5,2 |
1,5 |
|
TA 300-38 |
450 |
155 |
220 |
5,3 |
2 |
|
TA 300-57 |
450 |
155 |
220 |
5,9 |
2 |
|
TA 500-57 |
650 |
155 |
220 |
7,0 |
4 |
|
TA 1000-115 |
1200 |
155 |
220 |
33,0 |
10 |
|
TA 1000-140 |
1200 |
155 |
220 |
33,0 |
10 |
|
ТА US 300-57 |
450 |
155 |
220 |
5,9 |
2 |
|
TA US 500-57 |
650 |
155 |
220 |
7,0 |
4 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Напряжение питания от источника постоянного тока (USB порт компьютера), В |
5 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от +20 до +22 от 40 до 65 от 85 до 105 |
