Номер по Госреестру СИ: 95788-25
95788-25 Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи
(РЭСМ-ВС-М)
Назначение средства измерений:
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М (далее по тексту - РЭСМ-ВС-М) предназначены для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП) для поверки и калибровки измерителей оптической мощности, источников оптического излучения, аттенюаторов, оптических тестеров; измерений оптической мощности и ослабления в оптических волокнах (ОВ) и оптических компонентах, генерации постоянного оптического излучения на фиксированных длинах волн.

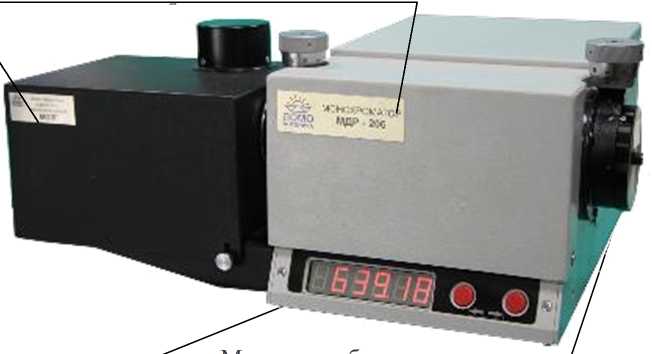

Внешний вид.
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи
Рисунок № 1
Внешний вид.
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи
Рисунок № 2
Внешний вид.
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи
Рисунок № 3
Общие сведения
Дата публикации - 09.07.2025
Срок свидетельства -
Номер записи - 7867bbba-ea9f-fb82-561d-d3a8a5cefe4c
ID в реестре СИ - 1426339
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
Страна - РОССИЯ
Населенный пункт - 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1325 от 2025.07.02 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи (РЭСМ-ВС-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95866-25 |
Поляриметр автоматический, ВГМ-25 Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
95788-25 |
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи, РЭСМ-ВС-М Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96387-25 10.09.2030 |
Меры толщины двухслойных оптических покрытий (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96386-25 10.09.2030 |
Меры толщины однослойных оптических покрытий (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96472-25 19.09.2030 |
Меры относительной интенсивности флуоресценции (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96470-25 19.09.2030 |
Меры оптической плотности (комплект), (МОП-К) Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи (РЭСМ-ВС-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи (РЭСМ-ВС-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой РЭСМ-ВС-М. ПО разделено на две части. Метрологически значимая часть ПО прошита в энергонезависимой памяти ИОМ, ИОМ-ОП монохроматора РЭСМ-ВС-М. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Программа рабочего эталона РЭСМ-В | |
|
Идентификационное наименование ПО |
RESM O |
|
Номер версии (идентификационный номер) ПО |
1.2.5.2 и выше |
|
Программа спектральной установки | |
|
Идентификационное наименование ПО |
MONO 2007 |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0 и выше |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе КВФШ.201119.076РЭ «Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М. Руководство по эксплуатации», раздел 2 «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
ПравообладательФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Изготовитель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
ИНН 9729338933
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
К данному типу относятся рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М с заводскими номерами: зав. № 69, зав. № 70.
Принцип действия РЭСМ-ВС-М основан на генерировании стабилизированного оптического излучения с помощью лазерных диодов на фиксированных длинах волн и измерении оптической мощности высокоточным измерителем оптической мощности.
В состав РЭСМ-ВС-М входит:
-
- измеритель оптической мощности (ИОМ) с комплектом измерительных преобразователей;
-
- комплект источников оптического излучения;
-
- аттенюатор волоконно-оптический;
-
- преобразователи фотоэлектрические измерительные (ПР-3К и ПР-3И);
-
- спектральная установка.
Измеритель оптической мощности (ИОМ) с комплектом измерительных преобразователей предназначен для измерений оптической мощности источников с волоконнооптическим выходом. Принцип действия основан на преобразовании фотодиодами оптического сигнала в электрический с последующим усилением, преобразованием в цифровую форму, обработкой и отображением измеренного значения оптической мощности на индикаторе и экране ПК.
Комплект источников оптического излучения предназначен для формирования постоянных уровней оптической мощности с различными длинами волн.
Аттенюатор волоконно-оптический служит для ослабления уровня мощности оптического излучения при сличении с рабочим средством измерений.
Преобразователи фотоэлектрические измерительные ПР-3К и ПР-3И предназначены (совместно с осциллографом) для контроля формы оптического сигнала при поверке источников импульсного оптического излучения. Между собой преобразователи отличаются рабочим спектральным диапазоном.
В состав спектральной установки входит монохроматор МДР-206, осветитель с галогенной лампой МОЛГ и насадка с волоконным входом. В качестве опорного приёмника с известной спектральной характеристикой используется измеритель оптической мощности - опорный приёмник (ИОМ-ОП) аналогичный по конструкции ИОМ.
Блоки, входящие в состав РЭСМ-ВС-М, выполнены в пластиковых, либо металлических корпусах для настольной установки.
Управление работой РЭСМ-ВС-М осуществляется с помощью персонального компьютера.
Внешний вид блоков, входящих в состав РЭСМ-ВС-М, представлен на рисунках 1 - 2.
Заводской номер в виде цифрового обозначения, представляющего собой последовательность арабских цифр, располагается на задних панелях блоков РЭСМ-ВС-М (ИОМ, источников излучения, аттенюатора волоконно-оптического), нанесен методом металлографики, обеспечивающим возможность прочтения и сохранность в процессе эксплуатации.
Для защиты от несанкционированного доступа к элементам схемы корпуса ИОМ, источников излучения, аттенюатора волоконно-оптического и монохроматора пломбируются методом наклеивания пломбирующей наклейки на угловую крышку, закрывающую доступ к одному из винтов крепления крышки корпуса соответствующего блока.
Нанесение знака поверки на РЭСМ-ВС-М не предусмотрено.

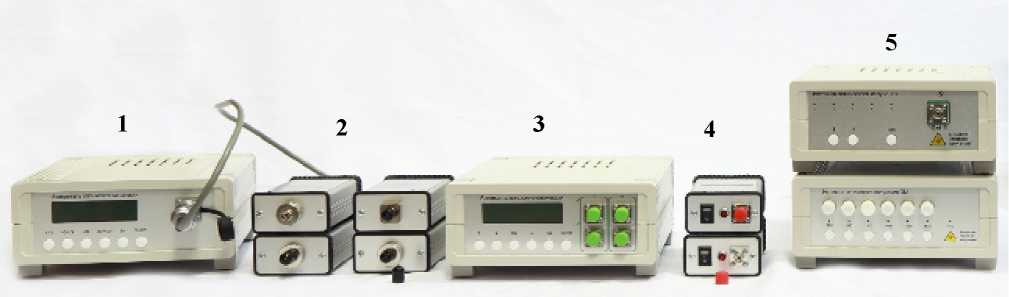

1 - ИОМ, 2 - измерительные преобразователи, 3 - аттенюатор волоконно-оптический,
4 - преобразователи фотоэлектрические измерительные,
5 - комплект источников оптического излучения
Рисунок 1 - Внешний вид ИОМ с измерительными преобразователями, аттенюатора волоконно-оптического, преобразователей фотоэлектрических измерительных, комплекта источников оптического излучения

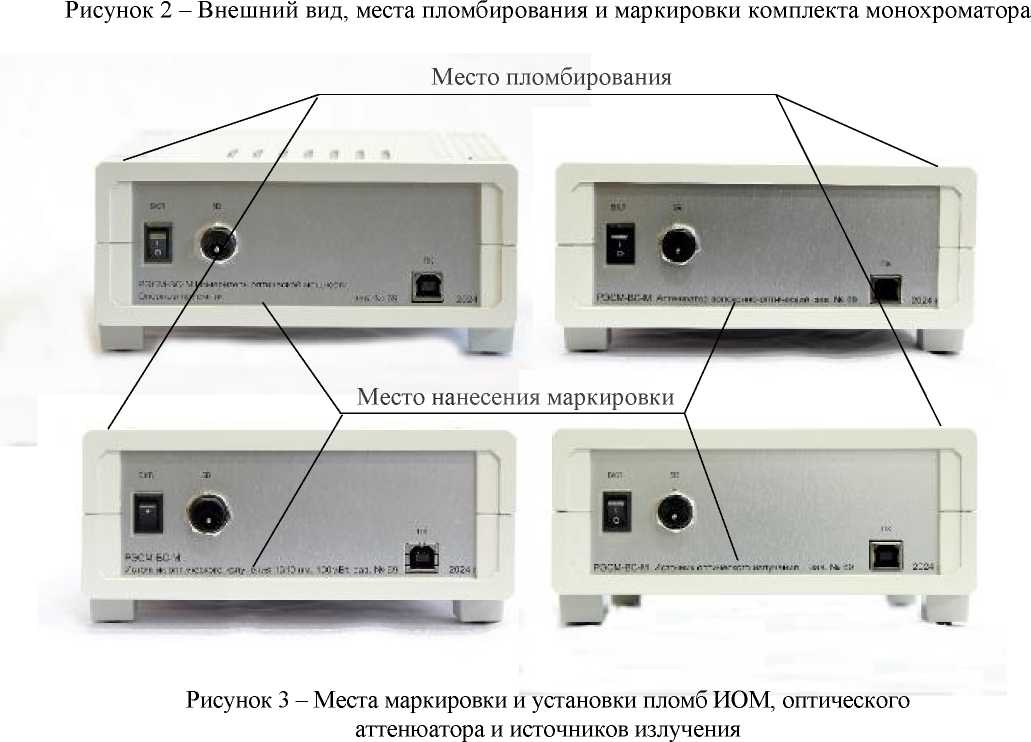

Места нанесения маркировки
