Номер по Госреестру СИ: 95866-25
95866-25 Поляриметр автоматический
(ВГМ-25)
Назначение средства измерений:
Поляриметр автоматический ВГМ-25 (далее - поляриметр) соответствует уровню вторичного эталона единицы угла вращения плоскости поляризации (далее - УВ1111) и предназначен для воспроизведения, хранения и передачи единицы УВПП рабочим эталонам 1-го разряда, рабочим эталонам 2-го разряда и средствам измерений, а также их поверки и калибровки.

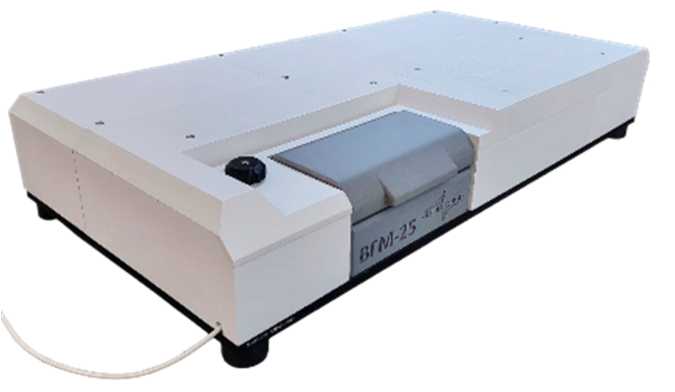

Внешний вид.
Поляриметр автоматический
Рисунок № 1
Внешний вид.
Поляриметр автоматический
Рисунок № 2
Общие сведения
Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - c4585c71-0510-19d8-f378-ae4213109078
ID в реестре СИ - 1426271
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
Страна - РОССИЯ
Населенный пункт - 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Поляриметр автоматический (ВГМ-25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95866-25 |
Поляриметр автоматический, ВГМ-25 Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
95788-25 |
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи, РЭСМ-ВС-М Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96387-25 10.09.2030 |
Меры толщины двухслойных оптических покрытий (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96386-25 10.09.2030 |
Меры толщины однослойных оптических покрытий (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96472-25 19.09.2030 |
Меры относительной интенсивности флуоресценции (комплект), Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
|
96470-25 19.09.2030 |
Меры оптической плотности (комплект), (МОП-К) Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (РОССИЯ 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46) |
ОТ МП |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Поляриметр автоматический (ВГМ-25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Поляриметр автоматический (ВГМ-25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для записи сигналов и их обработки используется специальное программное обеспечение (далее - ПО) «Polarimeter», работающее в операционной среде Microsoft Windows. ПО позволяет вычислять УВПП любых оптически активных веществ на длине волны в вакууме 632,99 нм. Для кристаллического кварца ПО позволяет провести пересчет УВПП на длины волн в вакууме 546,23 и 589,44 нм, а также приводить результаты измерений УВПП к температуре 20 °С.
ПО является защищенным. Никакие изменения кода программы невозможны. Обновления ПО производятся изготовителем путем выпуска обновлений на дисках и рассылкой пользователям. ПО содержит алгоритм расчета УВПП по сдвигам фаз между сигналами,
Лист № 3 Всего листов 5 полученными с поляриметра, изменить алгоритм может только производитель. Дополнительная функция ПО - вычисление УВПП кристаллического кварца с учетом его температуры и пересчет на длины волн 546,23 и 589,44 нм.
Метрологически значимая часть ПО размещается в памяти ПЭВМ. Доступ к метрологически значимой части ПО ограничен.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Polarimeter |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананесен методом цифровой лазерной печати на шильдик, наклеенный на заднюю панель поляриметра, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Использование по назначению» документа КВФШ.414222.001РЭ «Руководство по эксплуатации. Поляриметр автоматический ВГМ-25».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2652 «Об утверждении Г осударственной поверочной схемы для средств измерений угла вращения плоскости поляризации».
ПравообладательФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
ИНН 7727061249
Телефон: +7 (495) 544 00 00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Изготовитель
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
ИНН 7727061249
Телефон: +7 (495) 544 00 00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Метод измерения УВ11 поляриметром основан на измерении разности фаз между двумя гармоническими электрическими сигналами, которые формируются при регистрации двух пучков линейно-поляризованного монохроматического излучения, прошедших через вращающийся анализатор, при этом один пучок (предметный) проходит через оптически активное вещество, а другой (опорный) пучок - по воздуху.
Конструктивно поляриметр состоит из He-Ne лазера, светоделительной призмы, разделяющей излучение на опорный и объектный каналы, пленочного поляризатора и призм Глана-Томпсона для формирования линейно поляризованного излучения.
В поляриметре используется монохроматическое излучение He-Ne лазера (длина волны в вакууме 632,991 нм), которое разделяется светоделительной призмой на два канала: опорный и объектный. Излучение в обоих каналах проходит через систему линейных поляризаторов и на выходе формируются два пучка линейно-поляризованного излучения, азимуты которых имеют примерно одинаковое значение.
В объектном канале плоскость поляризации излучения после прохождения через оптически активное вещество (объект измерения) поворачивается на определенный угол, который необходимо измерить, и попадает на вращающийся анализатор.
В опорном канале излучение распространяется по воздуху и также направляется на тот же вращающийся анализатор. 1о закону Малюса интенсивность прошедшего излучения в обоих каналах будет изменяться во времени по гармоническому закону. Это излучение регистрируется двумя фотоприемниками. Так как объект измерения поворачивает плоскость поляризации на некоторый угол, то это приводит к сдвигу гармонических сигналов по времени, т.е. возникает некоторая разность фаз между сигналами. Эта разность фаз однозначно связана с искомой величиной УВ11. Сигналы с фотоприемников оцифровываются и передаются на персональный компьютер для дальнейшей обработки.
Все основные элементы поляриметра собраны на горизонтальной металлической плите, закрытой пластиковым кожухом. В состав поляриметра также входит персональный компьютер, термостат A610 и термометр LTA-K (регистрационный номер в ФИФ ОЕИ № 69551-17) с выносным датчиком.
К данному типу средства измерений относится поляриметр автоматический ВГМ-25 с заводским номером 01.
Заводской номер, содержащий цифровое обозначение, и знак утверждения типа нанесены методом цифровой лазерной печати на шильдик, наклеенный на заднюю панель поляриметра.

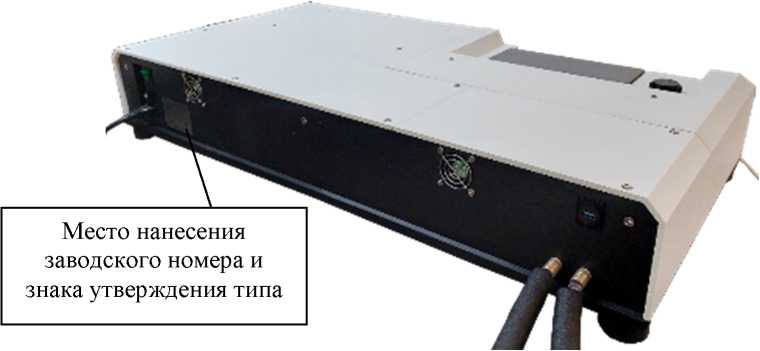

Пломбирование поляриметра не предусмотрено. Нанесение знака поверки на поляриметр не предусмотрено. Общий вид поляриметра с обозначением места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид поляриметра: а) вид спереди, б) вид сзади
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Поляриметр автоматический |
ВГМ-25 |
1 |
|
Персональный компьютер с предустановленной ОС (Windows 11) и с программным обеспечением |
- |
1 |
|
Набор соединительных кабелей |
- |
1 |
|
Набор соединительных шлангов в теплоизоляции |
- |
1 |
|
Руководство по эксплуатации |
КВФШ.414222.001РЭ |
1 |
|
Паспорт |
КВФШ.414222.001ПС |
1 |
|
Термометр LTA-K |
- |
1 |
|
Руководство по эксплуатации LTA-K |
ТКЛШ.2.822.004РЭ |
1 |
|
Термостат A610 |
- |
1 |
|
Руководство по эксплуатации A610 |
ТКЛШ.2.998.066 01РЭ |
1 |
Таблица 2 - Метрологические характеристики поляриметра
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла вращения плоскости поляризации (на длине волны в вакууме 546,23 нм) |
от -90° до +90° |
|
Среднеквадратическое отклонение суммарной погрешности измерения УВПП, не более |
±0,0025° |
Таблица 3 - Технические характеристики поляриметра
|
Наименование характеристики |
Значение |
|
Максимальная длина ложемента, мм, не более |
200 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
910x480x165 |
|
Электропитание от сети переменного тока:
|
от 210 до 230 от 49 до 51 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации:
|
от +18 до + 22 80 от 96 до 104 |
