Номер по Госреестру СИ: 95955-25
95955-25 Машины координатно-измерительные
(SKY)
Назначение средства измерений:
Машины координатно-измерительные SKY (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Общие сведения
Дата публикации - 23.07.2025
Срок свидетельства - 23.07.2030
Номер записи - 4ac017db-2f0b-3c1d-e5fd-d88adade2244
ID в реестре СИ - 1426190
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SKY PLUS 25.25.15,
Производитель
Изготовитель - Innovalia Metrology
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Машины координатно-измерительные (SKY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Innovalia Metrology
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89157-23 |
Машина координатно-измерительная, Sky 50.35.30 Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
90062-23 28.09.2028 |
Машины координатно-измерительные, Spark Plus Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
92345-24 10.06.2029 |
Машины координатно-измерительные, SPARK Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
95955-25 23.07.2030 |
Машины координатно-измерительные, SKY Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Машины координатно-измерительные (SKY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины координатно-измерительные (SKY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены: в разделе 7 «Инструкции по работе с КИМ» документа «Машины координатноизмерительные SKY. Руководство по эксплуатации.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
«Машины координатно-измерительные SKY. Стандарт предприятия» Innovalia Metrology, Испания.
Правообладатель
Innovalia Metrology, Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Изготовитель
Innovalia Metrology, Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Правообладатель
Innovalia Metrology, Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ мостовая с подвижным порталом. Подвижный мост перемещается по направляющим, установленным на опорах. Ползун машины состоит из сварной конструкции, в которой располагается пиноль. Пиноль закреплена с верхней стороны балки моста. Ползун и направляющие по оси X и Y изготавливаются из стали или гранита. Направляющая оси Z изготавливается из гранита. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном при помощи пульта управления. В обеспечения, установленного на могут комплектоваться системой
режиме управления перемещение головки осуществляется автоматическом режиме - с помощью программного компьютер, по заранее составленной программе.
По дополнительному заказу потребителя КИМ температурной компенсации.
К средствам измерений данного типа относятся машины координатно-измерительные SKY модификаций SKY и SKY PLUS, которые отличаются метрологическими характеристиками и внешним видом. Ползун и направляющие по оси X и Y для КИМ модификации SKY изготавливаются из стали, для КИМ модификации SKY PLUS из гранита.
КИМ модификаций SKY и SKY PLUS изготавливаются в триста сорок одном типоразмере: 20.15.10, 20.15.15, 20.20.10, 20.20.15, 20.20.20, 25.15.10, 25.15.15, 25.20.10, 25.20.15, 25.20.20, 30.25.10, 35.15.15, 35.30.20, 40.15.15, 40.30.20, 40.40.15, 45.20.20, 45.25.10, 45.25.15, 45.25.20, 45.25.25, 45.30.10, 45.30.15, 45.30.20, 45.30.25, 45.35.10, 45.35.15, 45.35.20, 45.35.25, 45.35.30, 45.35.35, 45.40.10, 45.40.15, 45.40.20, 45.40.30, 45.40.35, 45.40.40, 50.15.10, 50.15.15, 50.20.10, 50.20.15, 50.20.20, 50.25.10,
25.25.10,
30.25.15,
35.20.10,
35.30.25,
40.20.10,
40.30.25,
40.40.20,
25.25.15,
30.25.20,
35.20.15,
35.30.30,
40.20.15,
40.30.30,
40.40.25,
25.25.20,
30.25.25,
35.20.20,
35.35.10,
40.20.20,
40.35.10,
40.40.30,
25.25.25,
30.30.10,
35.25.10,
35.35.15,
40.25.10,
40.35.15,
40.40.35,
30.15.15,
30.30.20,
35.25.20,
35.35.25,
30.20.10,
30.30.25,
35.25.25,
35.35.30,
30.15.10,
30.30.15,
35.25.15,
35.35.20,
40.25.15, 40.25.20, 40.25.25,
40.35.20, 40.35.25, 40.35.30,
40.40.40, 45.15.10, 45.15.15,
30.20.15,
30.30.30,
35.30.10,
35.35.35,
40.30.10,
40.35.35,
45.20.10,
30.20.20,
35.15.10,
35.30.15,
40.15.10,
40.30.15,
40.40.10,
45.20.15,
45.30.30,
45.40.25,
50.25.15,
50.30.10,
50.35.35,
50.50.20,
60.25.10,
60.35.15,
60.40.35,
60.60.15,
70.20.20,
70.35.10,
70.40.30,
70.60.10,
80.20.15,
80.30.30,
80.40.25,
80.50.40,
90.20.10,
90.30.25,
90.40.20,
90.50.35,
50.25.25,
50.35.30,
50.50.15,
60.20.20,
60.35.10,
60.40.30,
60.60.10,
70.20.15,
70.30.30,
70.40.25,
70.50.40,
80.20.10,
80.30.25,
80.40.20,
80.50.35,
90.15.15,
90.30.20,
90.40.15,
90.50.30,
100.15.10, 100.15.15,
100.30.10,
100.35.30,
100.50.10,
100.60.20,
50.30.25,
50.40.20,
50.50.35,
60.25.25,
60.35.30,
60.50.15,
60.60.30,
70.25.20,
70.35.25,
70.50.10,
70.60.25,
80.25.15,
80.35.20,
80.40.40,
80.60.20,
90.25.10,
90.35.15,
90.40.35,
90.60.15,
50.25.20,
50.35.25, 50.50.10, 60.20.15, 60.30.30, 60.40.25, 60.50.40,
70.20.10, 70.30.25, 70.40.20, 70.50.35, 80.15.15, 80.30.20,
80.40.15, 80.50.30, 90.15.10, 90.30.15, 90.40.10, 90.50.25,
90.60.40,
100.25.25, 100.35.25,
100.40.40, 100.60.15, зависимости от требований заказчика измерительными головами REVO-2, PH10MQ Plus, PH10M Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP20, TP200, SP25M или лазерные сканеры Optiscan 1015-L/HR, Optiscan 1040-L, Optiscan D1100.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в числовом формате, состоящем из арабских цифр, наносится методом печати на маркировочной табличке, расположенной на торце направляющей оси X.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 и 3.
Общий вид маркировочной таблички представлен на рисунке 2.
100.30.15,
100.35.35,
100.50.15,
100.60.25,
50.30.20,
50.40.15,
50.50.30,
60.25.20,
60.35.25,
60.50.10,
60.60.25,
70.25.15,
70.35.20,
70.40.40,
70.60.20,
80.25.10,
80.35.15,
80.40.35,
80.60.15,
90.20.20,
90.35.10,
90.40.30,
90.60.10,
100.20.15,
100.30.25,
100.40.15,
100.50.25,
50.30.30,
50.40.25,
50.50.40,
60.30.10,
60.35.35,
60.50.20,
60.60.35,
70.25.25,
70.35.30,
70.50.15,
70.60.30,
80.25.20,
80.35.25,
80.50.10,
80.60.25,
90.25.15,
90.35.20,
90.40.40,
90.60.20,
100.20.20,
100.30.30,
100.40.20,
100.50.30,
50.35.10,
50.40.30,
60.15.10,
60.30.15,
60.40.10,
60.50.25,
60.60.40,
70.30.10,
70.35.35,
70.50.20,
70.60.35,
80.25.25,
80.35.30,
80.50.15,
80.60.30,
90.25.20,
90.35.25,
90.50.10,
90.60.25,
100.25.10,
100.35.10,
100.40.25,
100.50.35,
50.35.15,
50.40.35,
60.15.15,
60.30.20,
60.40.15,
60.50.30,
70.15.10,
70.30.15,
70.40.10,
70.50.25,
70.60.40,
80.30.10,
80.35.35,
80.50.20,
80.60.35,
90.25.25,
90.35.30,
90.50.15,
90.60.30,
100.25.15,
100.35.15,
100.40.30,
100.50.40,
50.35.20,
50.40.40,
60.20.10,
60.30.25,
60.40.20,
60.50.35,
70.15.15,
70.30.20,
70.40.15,
70.50.30,
80.15.10,
80.30.15,
80.40.10,
80.50.25,
80.60.40,
90.30.10,
90.35.35,
90.50.20,
90.60.35,
100.25.20,
100.35.20,
100.40.35,
100.60.10,
50.30.15,
50.40.10,
50.50.25,
60.25.15,
60.35.20,
60.40.40,
60.60.20,
70.25.10,
70.35.15,
70.40.35,
70.60.15,
80.20.20,
80.35.10,
80.40.30,
80.60.10,
90.20.15,
90.30.30,
90.40.25,
90.50.40,
100.20.10,
100.30.20,
100.40.10,
100.50.20,
100.60.30, 100.60.35, 100.60.40 и могут комплектоваться в
Место указания заводского номера

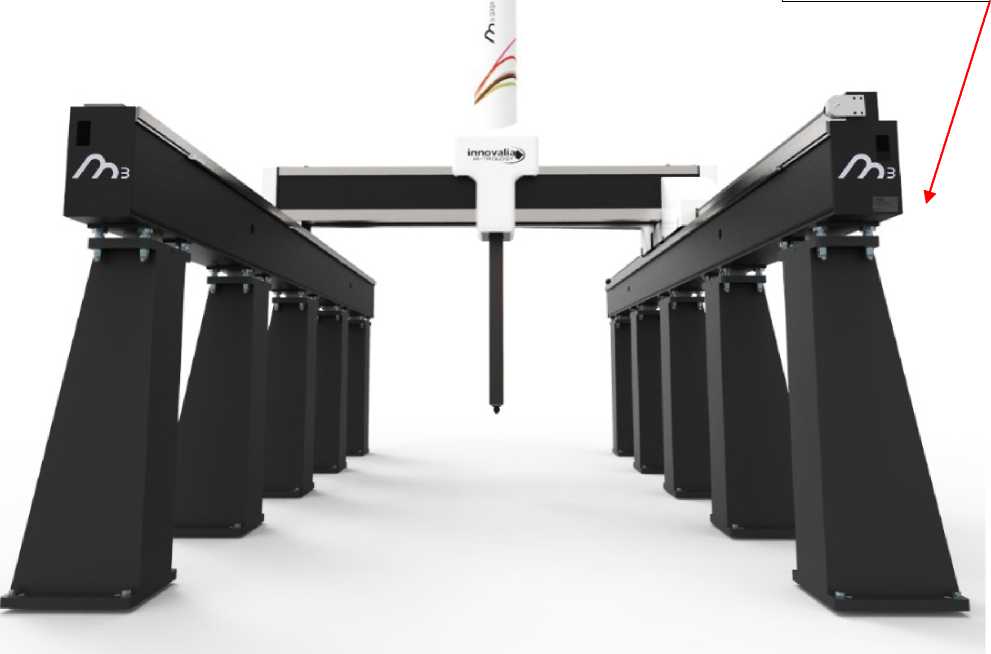

Рисунок 1 - Общий вид КИМ модификации SKY
innovaligr''
METROLOGY^
Место расположения заводского номера
Camino de la Yesera, 2
Islarra Industrial Estate - ALTU8E-ZUIA 01139 ALAVA-SPAIN
Tel. +34 945 430 718 Fax +34 945 430 378 e-mail: info@innovalia-metrology.com
Рисунок 2 - Общий вид маркировочной таблички

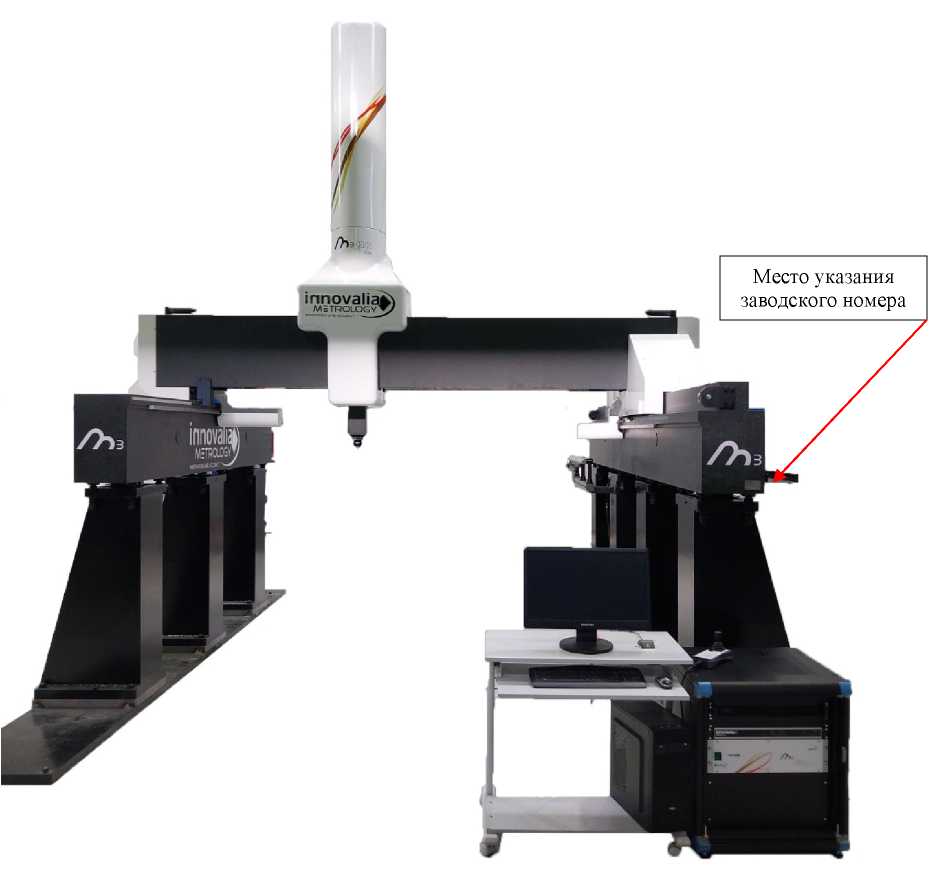

Рисунок 3 - Общий вид КИМ модификации SKY PLUS
Программное обеспечение
Машины координатно-измерительные SKY работают под управлением метрологически значимого программного обеспечения «M3» (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.10 |
|
Цифровой идентификатор ПО |
- |
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
SKY |
1 шт. |
|
Электронный контроллер |
1 шт. | |
|
Пульт управления с джойстиком |
1 шт. | |
|
Программное обеспечение «M3» |
1 шт. | |
|
Лазерный сканер* |
1 шт. | |
|
Сфера |
1 шт. | |
|
Система температурной компенсации* |
1 шт. | |
|
Набор контактных датчиков |
1 компл. | |
|
Набор воздушных фильтров |
1 компл. | |
|
Паспорт |
2 экз. | |
|
Руководство по эксплуатации |
2 экз. | |
|
Руководство пользователя ПО |
2 экз. | |
|
Примечание: * - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
20.15.10 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(l,5+l,5L/1000) |
2,0 |
1,5 |
|
20.15.15 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
20.20.10 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(l,6+l,6L/1000) |
2,1 |
1,6 |
|
20.20.15 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(l,9+l,9L/1000) |
2,4 |
1,9 |
|
20.20.20 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
25.15.10 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(l,6+l,6L/1000) |
2,1 |
1,6 |
|
25.15.15 |
±(2,4+2,4-L/1000) |
4,6 |
2,4 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
25.20.10 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(l,7+l,7L/1000) |
2,2 |
1,7 |
|
25.20.15 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
25.20.20 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
25.25.10 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
25.25.15 |
±(2,6+2,6-L/1000) |
3,2 |
2,6 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
25.25.20 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
25.25.25 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
30.15.10 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(l,7+l,7L/1000) |
2,2 |
1,7 |
|
30.15.15 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(l,9+l,9L/1000) |
2,4 |
1,9 |
|
30.20.10 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
30.20.15 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
30.20.20 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
30.25.10 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(l,9+l,9L/1000) |
2,4 |
1,9 |
|
30.25.15 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
30.25.20 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
30.25.25 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
30.30.10 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
30.30.15 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
30.30.20 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
30.30.25 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
30.30.30 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
35.15.10 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
35.15.15 |
±(2,6+2,6-L/1000) |
ЗД |
2,6 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
35.20.10 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(l,9+l,9L/1000) |
2,4 |
1,9 |
|
35.20.15 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
35.20.20 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
35.25.10 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
35.25.15 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
35.25.20 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
35.25.25 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
35.30.10 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
35.30.15 |
±(2,6+2,6-L/1000) |
3,6 |
3,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
35.30.20 |
±(2,9+2,9-L/1000) |
3,9 |
3,4 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
35.30.25 |
±(3,2+3,2-L/1000) |
4,2 |
3,7 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,5 |
2,9 |
|
35.30.30 |
±(3,5+3,5-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
35.35.10 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
35.35.15 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
35.35.20 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
35.35.25 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
35.35.30 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
35.35.35 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
40.15.10 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(l,8+l,8L/1000) |
2,3 |
1,8 |
|
40.15.15 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
40.20.10 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
40.20.15 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
40.20.20 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
40.25.10 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
40.25.15 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,3+2,3-L/1000) |
3,8 |
2,3 |
|
40.25.20 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
40.25.25 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
40.30.10 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
40.30.15 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
40.30.20 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
40.30.25 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
40.30.30 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
40.35.10 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
40.35.15 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
40.35.20 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
40.35.25 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
40.35.30 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
40.35.35 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
40.40.10 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
40.40.15 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
40.40.20 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
40.40.25 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
40.40.30 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
40.40.35 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
40.40.40 |
±(5,l+5,lL/1000) |
5,6 |
5,1 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
45.15.10 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(l,9+l,9L/1000) |
2,4 |
1,9 |
|
45.15.15 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
45.20.10 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
45.20.15 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
45.20.20 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
45.25.10 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
45.25.15 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
45.25.20 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,3 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
45.25.25 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(4,5+4,5L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
45.30.10 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
45.30.15 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
45.30.20 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
45.30.25 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
45.30.30 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
45.35.10 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
45.35.15 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,3 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
45.35.20 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
45.35.25 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,0+5,0-L/1000) |
5,3 |
5,0 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
45.35.30 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
45.35.35 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
45.40.10 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
45.40.15 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
45.40.20 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
45.40.25 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
45.40.30 |
±(4,6+4,6L/1000) |
5Д |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
45.40.35 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
45.40.40 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
50.15.10 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(2,0+2,0-L/1000) |
2,5 |
2,0 |
|
50.15.15 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
50.20.10 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(2,l+2,l-L/1000) |
2,6 |
2,1 |
|
50.20.15 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
50.20.20 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
50.25.10 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
50.25.15 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
50.25.20 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
50.25.25 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
50.30.10 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
50.30.15 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
50.30.20 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
50.30.25 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
50.30.30 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
50.35.10 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
50.35.15 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2,L/1000) |
5,7 |
5,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
50.35.20 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
50.35.25 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
50.35.30 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
50.35.35 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
50.40.10 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
50.40.15 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(5,4+5,4 L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
50.40.20 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
50.40.25 |
±(4,3+4,3 L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
50.40.30 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
50.40.35 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,1+6,1 L/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
50.40.40 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,4+6,4 L/1000) |
6,9 |
6,4 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
|
50.50.10 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(5,4+5,4 L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
50.50.15 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
50.50.20 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
50.50.25 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
50.50.30 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,1+6,1 L/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
50.50.35 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,4+6,4 L/1000) |
6,9 |
6,4 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
|
50.50.40 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,8+6,8 L/1000) |
7,3 |
6,8 |
±(8,0+8,0 L/1000) |
8,5 |
8,0 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
|
60.15.10 |
±(2,8+2,8 L/1000) |
3,3 |
2,8 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(2,2+2,2-L/1000) |
2,7 |
2,2 |
|
60.15.15 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
60.20.10 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
60.20.15 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
60.20.20 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8 L/1000) |
3,3 |
2,8 |
|
60.25.10 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(2,4+2,4-L/1000) |
2,9 |
2,4 |
|
60.25.15 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
60.25.20 |
±(3,7+3,7-L/1000) |
4,3 |
3,7 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
60.25.25 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(5,9+5,9 L/1000) |
6,4 |
5,9 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
60.30.10 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
60.30.15 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8 L/1000) |
3,3 |
2,8 |
|
60.30.20 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
60.30.25 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
60.30.30 |
±(4,6+4,6L/1000) |
5Д |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
60.35.10 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
60.35.15 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
60.35.20 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
60.35.25 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
60.35.30 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
60.35.35 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
60.40.10 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
60.40.15 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
60.40.20 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
60.40.25 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
60.40.30 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
60.40.35 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
60.40.40 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
60.50.10 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
60.50.15 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
60.50.20 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
60.50.25 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
60.50.30 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
60.50.35 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
60.50.40 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(7,l+7,l-L/1000) |
7,6 |
7,1 |
±(8,3+8,3-L/1000) |
8,8 |
8,3 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
|
60.60.10 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
60.60.15 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
60.60.20 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
60.60.25 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
60.60.30 |
±(5,5+5,5 L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
60.60.35 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(7,1+7,1 L/1000) |
7,6 |
7,1 |
±(8,3+8,3-L/1000) |
8,8 |
8,3 |
±(4,5+4,5 L/1000) |
5,0 |
4,5 |
|
60.60.40 |
±(6,1+6,1 L/1000) |
6,6 |
6,1 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(8,8+8,8 L/1000) |
9,3 |
8,8 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
|
70.15.10 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,5+4,5 L/1000) |
5,0 |
4,5 |
±(2,3+2,3-L/1000) |
2,8 |
2,3 |
|
70.15.15 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
70.20.10 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
70.20.15 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,1+5,1 L/1000) |
5,6 |
5,3 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
70.20.20 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
70.25.10 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
70.25.15 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,5+4,5 L/1000) |
5,0 |
4,5 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8 L/1000) |
3,3 |
2,8 |
|
70.25.20 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(3,1+3,1L/1OOO) |
3,6 |
3,1 |
|
70.25.25 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
6,8 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
70.30.10 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,1+5,1 L/1000) |
5,6 |
5,3 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
70.30.15 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
70.30.20 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(5,1+5,1 L/1000) |
5,6 |
5,3 |
±(6,0+6,0 L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
70.30.25 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4 L/1000) |
5,9 |
5,4 |
±(6,4+6,4 L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
70.30.30 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(6,9+6,9 L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
70.35.10 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,5+4,5 L/1000) |
5,0 |
4,5 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8 L/1000) |
3,3 |
2,8 |
|
70.35.15 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(3,1+3,1L/1OOO) |
3,6 |
3,1 |
|
70.35.20 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
70.35.25 |
±(4,6+4,6 L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6 L/1000) |
7,1 |
6,6 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
70.35.30 |
±(4,9+4,9 L/1000) |
5,4 |
4,9 |
±(6,0+6,0 L/1000) |
6,5 |
6,0 |
±(7,1+7,1 L/1000) |
7,6 |
7,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
70.35.35 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,4+6,4 L/1000) |
6,9 |
6,4 |
±(7,5+7,5-L/1000) |
8,0 |
7,5 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
|
70.40.10 |
±(3,7+3,7-L/1000) |
4,3 |
3,7 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
70.40.15 |
±(4,1+4,1 -L/1000) |
4,6 |
4,1 |
±(5,1+5,1 -L/1000) |
5,6 |
5,3 |
±(6,0+6,0-L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
70.40.20 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,4+6,4-L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
70.40.25 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
70.40.30 |
±(5,1+5,1 L/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
70.40.35 |
±(5,4+5,4 L/1000) |
5,9 |
5,4 |
±(6,6+6,6-L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
70.40.40 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(8,2+8,2-L/1000) |
8,7 |
8,2 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
70.50.10 |
±(4,1+4,1 L/1000) |
4,6 |
4,1 |
±(5,1+5,1 -L/1000) |
5,6 |
5,3 |
±(6,0+6,0-L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
70.50.15 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,4+6,4-L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
70.50.20 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
70.50.25 |
±(5,1+5,1 -L/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
70.50.30 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,6+6,6-L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
70.50.35 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(8,2+8,2-L/1000) |
8,7 |
8,2 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
70.50.40 |
±(6,0+6,0-L/1000) |
6,5 |
6,0 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(8,6+8,6-L/1000) |
9,1 |
8,6 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
|
70.60.10 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,4+6,4-L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
70.60.15 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
70.60.20 |
±(5,1+5,1 -L/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
70.60.25 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,6+6,6-L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
70.60.30 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(8,2+8,2-L/1000) |
8,7 |
8,2 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
70.60.35 |
±(6,0+6,0-L/1000) |
6,5 |
6,0 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(8,6+8,6-L/1000) |
9,1 |
8,6 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
|
70.60.40 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(9,1+9,1-L/1000) |
9,6 |
9,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
80.15.10 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(2,5+2,5-L/1000) |
3,0 |
2,5 |
|
80.15.15 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(2,8+2,8-L/1000) |
3,3 |
2,8 |
|
80.20.10 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,6+2,6-L/1000) |
3,1 |
2,6 |
|
80.20.15 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,6+4,6-L/1000) |
5,1 |
4,6 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
80.20.20 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9-L/1000) |
5,4 |
4,9 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
5,6 |
3,1 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
80.25.10 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
80.25.15 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
80.25.20 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
80.25.25 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
80.30.10 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
80.30.15 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
80.30.20 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
80.30.25 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
80.30.30 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
80.35.10 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
80.35.15 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
80.35.20 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
80.35.25 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
80.35.30 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
80.35.35 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(7,8+7,8-L/1000) |
8,3 |
7,8 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
80.40.10 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
80.40.15 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
80.40.20 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
80.40.25 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
80.40.30 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
|
80.40.35 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(8,0+8,0L/1000) |
8,5 |
8,0 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
|
80.40.40 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(8,5+8,5L/1000) |
9,0 |
8,5 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
|
80.50.10 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
80.50.15 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
80.50.20 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
80.50.25 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(4,l+4,lL/1000) |
4,6 |
4,1 I |
|
80.50.30 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(8,0+8,0L/1000) |
8,5 |
8,0 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
|
80.50.35 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(8,5+8,5L/1000) |
9,0 |
8,5 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
|
80.50.40 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(8,9+8,9L/1000) |
9,4 |
8,9 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
|
80.60.10 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
80.60.15 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
80.60.20 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
|
80.60.25 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(8,0+8,0L/1000) |
8,5 |
8,0 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
|
80.60.30 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(8,5+8,5L/1000) |
9,0 |
8,5 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
|
80.60.35 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,6+7,6-L/1000) |
8,1 |
7,6 |
±(8,9+8,9L/1000) |
9,4 |
8,9 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
|
80.60.40 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(9,3+9,3-L/1000) |
9,8 |
9,3 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
|
90.15.10 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(2,7+2,7-L/1000) |
3,2 |
2,7 |
|
90.15.15 |
±(3,7+3,7-L/1000) |
4,3 |
3,7 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
90.20.10 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
90.20.15 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
90.20.20 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
90.25.10 |
±(3,7+3,7-L/1000) |
4,3 |
3,7 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(2,9+2,9-L/1000) |
3,4 |
2,9 |
|
90.25.15 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
90.25.20 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
90.25.25 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
90.30.10 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
90.30.15 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,l+6,lL/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
90.30.20 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
90.30.25 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
90.30.30 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
90.35.10 |
±(4,1+4,1 -L/1000) |
4,6 |
4,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(5,9+5,9 L/1000) |
6,4 |
5,9 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
90.35.15 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4-L/1000) |
5,9 |
5,4 |
±(6,4+6,4-L/1000) |
6,9 |
6,4 |
±(3,4+3,4-L/1000) |
3,9 |
3,4 |
|
90.35.20 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(6,8+6,8-L/1000) |
7,3 |
6,8 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
90.35.25 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
±(6,1+6,1-L/1000) |
6,6 |
6,1 |
±(7,2+7,2-L/1000) |
7,7 |
7,2 |
±(3,9+3,9-L/1000) |
4,4 |
3,9 |
|
90.35.30 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,5+6,5-L/1000) |
7,0 |
6,5 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
90.35.35 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,9+6,9-L/1000) |
7,4 |
6,9 |
±(8,1+8,1-L/1000) |
8,6 |
8,1 |
±(4,4+4,3-L/1000) |
4,9 |
4,4 |
|
90.40.10 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,1+6,1-L/1000) |
6,6 |
6,1 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
90.40.15 |
±(4,6+4,6-L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6-L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
90.40.20 |
±(4,9+4,9-L/1000) |
5,4 |
4,9 |
±(5,9+5,9 L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
90.40.25 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
90.40.30 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
90.40.35 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(7,1+7,1-L/1000) |
7,6 |
7,1 |
±(8,3+8,3-L/1000) |
8,8 |
8,3 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
90.40.40 |
±(6,1+6,1-L/1000) |
6,6 |
6,1 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(8,8+8,8-L/1000) |
9,3 |
8,8 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
|
90.50.10 |
±(4,6+4,6-L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6-L/1000) |
7,1 |
6,6 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
90.50.15 |
±(4,9+4,9-L/1000) |
5,4 |
4,9 |
±(5,9+5,9 L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
90.50.20 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
90.50.25 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
90.50.30 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(7,1+7,1-L/1000) |
7,6 |
7,1 |
±(8,3+8,3-L/1000) |
8,8 |
8,3 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
90.50.35 |
±(6,1+6,1-L/1000) |
6,6 |
6,1 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(8,8+8,8-L/1000) |
9,3 |
8,8 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
|
90.50.40 |
±(6,4+6,4-L/1000) |
6,9 |
6,4 |
±(7,8+7,8-L/1000) |
8,3 |
7,8 |
±(9,2+9,2-L/1000) |
9,7 |
9,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
90.60.10 |
±(4,9+4,9-L/1000) |
5,4 |
4,9 |
±(5,9+5,9 L/1000) |
6,4 |
5,9 |
±(7,0+7,0-L/1000) |
7,5 |
7,0 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
90.60.15 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
90.60.20 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(7,9+7,9-L/1000) |
8,4 |
7,9 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
90.60.25 |
±(5,8+5,8 L/1000) |
6,3 |
5,8 |
±(7,1+7,1-L/1000) |
7,6 |
7,1 |
±(8,3+8,3-L/1000) |
8,8 |
8,3 |
±(4,5+4,5-L/1000) |
5,0 |
4,5 |
|
90.60.30 |
±(6,1+6,1-L/1000) |
6,6 |
6,1 |
±(7,4+7,4-L/1000) |
7,9 |
7,4 |
±(8,8+8,8-L/1000) |
9,3 |
8,8 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
90.60.35 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(7,8+7,8-L/1000) |
8,3 |
7,8 |
±(9,2+9,2-L/1000) |
9,7 |
9,2 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
90.60.40 |
±(6,7+6,7-L/1000) |
7,2 |
6,7 |
±(8,2+8,2L/1000) |
8,7 |
8,2 |
±(9,l+9,lL/1000) |
10,1 |
9,6 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
|
100.15.10 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(2,8+2,8L/1000) |
3,3 |
2,8 |
|
100.15.15 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
100.20.10 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(3,0+3,0-L/1000) |
3,5 |
3,0 |
|
100.20.15 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
100.20.20 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
100.25.10 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(3,l+3,l-L/1000) |
3,6 |
3,1 |
|
100.25.15 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
100.25.20 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
100.25.25 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(7,l+7,l-L/1000) |
7,6 |
7,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
100.30.10 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(3,2+3,2-L/1000) |
3,7 |
3,2 |
|
100.30.15 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
100.30.20 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
100.30.25 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
100.30.30 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
100.35.10 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
±(5,3+5,3-L/1000) |
5,8 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(3,3+3,3-L/1000) |
3,8 |
3,3 |
|
100.35.15 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
±(5,6+5,6-L/1000) |
6,1 |
5,6 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(3,6+3,6-L/1000) |
4,1 |
3,6 |
|
100.35.20 |
±(4,9+4,9L/1000) |
5,4 |
4,9 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(7,l+7,l-L/1000) |
7,6 |
7,1 |
±(3,8+3,8-L/1000) |
4,3 |
3,8 |
|
100.35.25 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(7,5+7,5-L/1000) |
8,0 |
7,5 |
±(4,l+4,lL/1000) |
4,6 |
4,1 |
|
100.35.30 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
±(6,8+6,8L/1000) |
7,3 |
6,8 |
±(8,0+8,5L/1000) |
8,5 |
8,0 |
±(4,3+4,3-L/1000) |
4,8 |
4,3 |
|
100.35.35 |
±(5,9+5,9L/1000) |
6,4 |
5,9 |
±(7,l+7,l-L/1000) |
7,6 |
7,1 |
±(8,4+8,4-L/1000) |
8,9 |
8,4 |
±(4,6+4,6L/1000) |
5,1 |
4,6 |
|
100.40.10 |
±(4,4+4,4-L/1000) |
4,9 |
4,4 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,4+6,4L/1000) |
6,9 |
6,4 |
±(3,5+3,5-L/1000) |
4,0 |
3,5 |
|
100.40.15 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
100.40.20 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком SP25M |
Измерительная голова PH10MQ Plus/PHIOM Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 |
Контактный сканирующий датчик SP80 | |||||||||
|
Измерительная голова REVO-2 | ||||||||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
МРЕе |
MPEp |
MPEe |
MPEp |
МРЕе |
MPEp | |||||
|
100.40.25 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
100.40.30 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(8,2+8,2L/1000) |
8,7 |
8,2 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
|
100.40.35 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(8,6+8,6L/1000) |
9,1 |
8,6 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
|
100.40.40 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(9,l+9,lL/1000) |
9,6 |
9,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
100.50.10 |
±(4,8+4,8-L/1000) |
5,3 |
4,8 |
±(5,8+5,8L/1000) |
6,3 |
5,8 |
±(6,5+6,5-L/1000) |
7,4 |
6,9 |
±(3,7+3,7-L/1000) |
4,2 |
3,7 |
|
100.50.15 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
100.50.20 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
100.50.25 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(8,2+8,2L/1000) |
8,7 |
8,2 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
|
100.50.30 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(8,6+8,6L/1000) |
9,1 |
8,6 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
|
100.50.35 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(9,l+9,lL/1000) |
9,6 |
9,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
100.50.40 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(8,l+8,lL/1000) |
8,6 |
8,1 |
±(9,5+9,5L/1000) |
10,0 |
9,5 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
|
100.60.10 |
±(5,l+5,lL/1000) |
5,6 |
5,3 |
±(6,2+6,2-L/1000) |
6,7 |
6,2 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(4,0+4,0-L/1000) |
4,5 |
4,0 |
|
100.60.15 |
±(5,4+5,4L/1000) |
5,9 |
5,4 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(4,2+4,2-L/1000) |
4,7 |
4,2 |
|
100.60.20 |
±(5,7+5,7-L/1000) |
6,2 |
5,7 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(8,2+8,2L/1000) |
8,7 |
8,2 |
±(4,5+4,5L/1000) |
5,0 |
4,5 |
|
100.60.25 |
±(6,0+6,0L/1000) |
6,5 |
6,0 |
±(7,3+7,3-L/1000) |
7,8 |
7,3 |
±(8,6+8,6L/1000) |
9,1 |
8,6 |
±(4,7+4,7-L/1000) |
5,2 |
4,7 |
|
100.60.30 |
±(6,3+6,3-L/1000) |
6,8 |
6,3 |
±(7,7+7,7-L/1000) |
8,2 |
7,7 |
±(9,l+9,lL/1000) |
9,6 |
9,1 |
±(5,0+5,0-L/1000) |
5,5 |
5,0 |
|
100.60.35 |
±(6,6+6,6L/1000) |
7,1 |
6,6 |
±(8,l+8,lL/1000) |
8,6 |
8,1 |
±(9,5+9,5L/1000) |
10,0 |
9,5 |
±(5,2+5,2-L/1000) |
5,7 |
5,2 |
|
100.60.40 |
±(6,9+6,9L/1000) |
7,4 |
6,9 |
±(7,9+7,9-L/1000) |
8,9 |
8,4 |
±(9,9+9,9L/1000) |
10,4 |
9,9 |
±(5,5+5,5-L/1000) |
6,0 |
5,3 |
Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; МРЕе - абсолютная погрешность измерений длины (пространственных измерений);
МРЕр - абсолютная погрешность измерительной головки/датчика.
Таблица 3 - Метрологические характеристики
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
20.15.10 |
±(4,5±2,5 L/1000) |
±5,0 |
±4,5 |
±(6,5+2,5 L/1000) |
±7,0 |
±6,5 |
±(9,0+2,5 L/1000) |
±9,5 |
±9,0 |
|
20.15.15 |
±(4,8+2,8 L/1000) |
±5,3 |
±4,8 |
±(6,8+2,8 L/1000) |
±7,3 |
±6,8 |
±(9,3+2,8 L/1000) |
±9,8 |
±9,3 |
|
20.20.10 |
±(4,7+2,7-L/1000) |
±5,2 |
±4,7 |
±(6,7±2,7L/1000) |
±7,2 |
±6,7 |
±(9,2+2,7 L/1000) |
±9,7 |
±9,2 |
|
20.20.15 |
±(5,0+3,0L/1000) |
±5,3 |
±5,0 |
±(7,0+3,0L/1000) |
±7,5 |
±7,0 |
±(9,5+3,0 L/1000) |
±10,0 |
±9,5 |
|
20.20.20 |
±(5,3+3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
25.35.10 |
±(4,6+2,6L/1000) |
±5,3 |
±4,6 |
±(6,6+2,6L/1000) |
±7,1 |
±6,6 |
±(9,1+2,6 L/1000) |
±9,6 |
±9,1 |
|
25.35.15 |
±(4,9+2,9L/1000) |
±5,4 |
±4,9 |
±(6,9+2,9L/1000) |
±7,4 |
±6,9 |
±(9,4±2,9 L/1000) |
±9,9 |
±9,4 |
|
25.20.10 |
±(4,8+2,8 L/1000) |
±5,3 |
±4,8 |
±(6,8+2,8L/1000) |
±7,3 |
±6,8 |
±(9,3 ±2,8 L/1000) |
±9,8 |
±9,3 |
|
25.20.15 |
±(5,1+3,1 L/1000) |
±5,6 |
±5,3 |
±(7,1+3,1 L/1000) |
±7,6 |
±7,1 |
±(9,6±3,1 L/1000) |
±10,1 |
±9,6 |
|
25.20.20 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9±3,4 L/1000) |
±10,4 |
±9,9 |
|
25.25.10 |
±(4,9+2,9L/1000) |
±5,4 |
±4,9 |
±(6,9+2,9L/1000) |
±7,4 |
±6,9 |
±(9,4±2,9 L/1000) |
±9,9 |
±9,4 |
|
25.25.15 |
±(5,2+3,2-L/1000) |
±5,7 |
±5,2 |
±(7,6+2,6L/1000) |
±7,7 |
±7,2 |
±(9,7±3,2L/1000) |
±10,2 |
±9,7 |
|
25.25.20 |
±(5,5+3,5-L/1000) |
±6,0 |
±5,3 |
±(7,8+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0+3,5 L/1000) |
±10,5 |
±10,0 |
|
25.25.25 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(8,0+3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
30.15.10 |
±(4,7+2,7-L/1000) |
±5,2 |
±4,7 |
±(6,7±2,7L/1000) |
±7,2 |
±6,7 |
±(9,2+2,7 L/1000) |
±9,7 |
±9,2 |
|
30.15.15 |
±(5,0+3,0L/1000) |
±5,3 |
±5,0 |
±(7,0+3,0L/1000) |
±7,5 |
±7,0 |
±(9,5+3,0 L/1000) |
±10,0 |
±9,5 |
|
30.20.10 |
±(4,9+2,9L/1000) |
±5,4 |
±4,9 |
±(6,9+2,9L/1000) |
±7,4 |
±6,9 |
±(9,4+2,9 L/1000) |
±9,9 |
±9,4 |
|
30.20.15 |
±(5,2+3,2-L/1000) |
±5,7 |
±5,2 |
±(7,2+3,2 L/1000) |
±7,7 |
±7,2 |
±(9,7±3,2L/1000) |
±10,2 |
±9,7 |
|
30.20.20 |
±(5,5+3,5-L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0+3,5 L/1000) |
±10,5 |
±10,0 |
|
30.25.10 |
±(5,0+3,0L/1000) |
±5,3 |
±5,0 |
±(7,0+3,0L/1000) |
±7,5 |
±7,0 |
±(9,5+3,0 L/1000) |
±10,0 |
±9,5 |
|
30.25.15 |
±(5,3+3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
30.25.20 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l+3,6L/1000) |
±10,6 |
±10,1 |
|
30.25.25 |
±(6,0+4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5±4,0L/1000) |
±11,0 |
±10,5 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
30.30.10 |
±(5,2±3,2L/1000) |
±5,7 |
±5,2 |
±(7,2+3,2 L/1000) |
±7,7 |
±7,2 |
±(9,7±3,2-L/1000) |
±10,2 |
±9,7 |
|
30.30.15 |
±(5,5±3,5 L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
30.30.20 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
30.30.25 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
30.30.30 |
±(6,4+4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
35.15.10 |
±(4,8+2,8 L/1000) |
±5,3 |
±4,8 |
±(6,8+2,8L/1000) |
±7,3 |
±6,8 |
±(9,3+2,8 L/1000) |
±9,8 |
±9,3 |
|
35.15.15 |
±(5,1+3,1 L/1000) |
±5,6 |
±5,3 |
±(7,1+3,1 L/1000) |
±7,6 |
±7,1 |
±(9,6±3,1 L/1000) |
±10,1 |
±9,6 |
|
35.20.10 |
±(5,0+3,0L/1000) |
±5,3 |
±5,0 |
±(7,0+3,0L/1000) |
±7,5 |
±7,0 |
±(9,5+3,0 L/1000) |
±10,0 |
±9,5 |
|
35.20.15 |
±(5,3+3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
35.20.20 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l±3,6L/1000) |
±10,6 |
±10,1 |
|
35.25.10 |
±(5,1+3,1 L/1000) |
±5,6 |
±5,3 |
±(7,1+3,1 L/1000) |
±7,6 |
±7,1 |
±(9,6+3,1 L/1000) |
±10,1 |
±9,6 |
|
35.25.15 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
35.25.20 |
±(5,8+3,8L/1000) |
±6,3 |
±5,8 |
±(7,8±3,8L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
35.25.25 |
±(6,1+4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1+4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
35.30.10 |
±(5,3+3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
35.30.15 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6±3,6L/1000) |
±8,1 |
±7,6 |
±(10,l±3,6L/1000) |
±10,6 |
±10,1 |
|
35.30.20 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
35.30.25 |
±(6,2+4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2 L/1000) |
±11,2 |
±10,7 |
|
35.30.30 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
35.35.10 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
35.35.15 |
±(5,8+3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
35.35.20 |
±(6,1+4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1+4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
35.35.25 |
±(6,4+4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
35.35.30 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
35.35.35 |
±(7,0±5,0L/1000) |
±7,5 |
±7,0 |
±(9,0±5,0L/1000) |
±9,5 |
±9,0 |
±(ll,5±5,0L/1000) |
±12,0 |
±H,5 |
|
40.15.10 |
±(4,9±2,9L/1000) |
±5,4 |
±4,9 |
±(6,9±2,9L/1000) |
±7,4 |
±6,9 |
±(9,4+2,9 L/1000) |
±9,9 |
±9,4 |
|
40.15.15 |
±(5,2±3,2L/1000) |
±5,7 |
±5,2 |
±(7,2+3,2 L/1000) |
±7,7 |
±7,2 |
±(9,7+3,2 L/1000) |
±10,2 |
±9,7 |
|
40.20.10 |
±(5,1±3,1 L/1000) |
±5,6 |
±5,3 |
±(7,1±3,1 L/1000) |
±7,6 |
±7,1 |
±(9,6+3,1 L/1000) |
±10,1 |
±9,6 |
|
40.20.15 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
40.20.20 |
±(5,7±3,7L/1000) |
±6,2 |
±5,7 |
±(7,7±3,7L/1000) |
±8,2 |
±7,7 |
±(10,2±3,7L/1000) |
±10,7 |
±10,2 |
|
40.25.10 |
±(5,2±3,2L/1000) |
±5,7 |
±5,2 |
±(7,2+3,2 L/1000) |
±7,7 |
±7,2 |
±(9,7+3,2 L/1000) |
±10,2 |
±9,7 |
|
40.25.15 |
±(5,5±3,5-L/1000) |
±6,0 |
±5,3 |
±(7,5±3,5-L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
40.25.20 |
±(5,9±3,9L/1000) |
±6,4 |
±5,9 |
±(7,9+3,9L/1000) |
±8,4 |
±7,9 |
±(10,4±3,9L/1000) |
±10,9 |
±10,4 |
|
40.25.25 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7±4,2L/1000) |
±11,2 |
±10,7 |
|
40.30.10 |
±(5,4±3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
40.30.15 |
±(5,7±3,7L/1000) |
±6,2 |
±5,7 |
±(7,7+3,7L/1000) |
±8,2 |
±7,7 |
±(10,2+3,7 L/1000) |
±10,7 |
±10,2 |
|
40.30.20 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5±4,0L/1000) |
±11,0 |
±10,5 |
|
40.30.25 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
40.30.30 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6±4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
40.35.10 |
±(5,5±3,5-L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
40.35.15 |
±(5,9±3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4±3,9L/1000) |
±10,9 |
±10,4 |
|
40.35.20 |
±(6,2±4,2 L/1000) |
±6,7 |
±5,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7±4,2L/1000) |
±11,2 |
±10,7 |
|
40.35.25 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
40.35.30 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
40.35.35 |
±(7,1±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
40.40.10 |
±(5,7±3,7L/1000) |
±6,2 |
±5,7 |
±(7,7±3,7-L/1000) |
±8,2 |
±7,7 |
±(10,2±3,7L/1000) |
±10,7 |
±10,2 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
40.40.15 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0±4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0L/1000) |
±11,0 |
±10,5 |
|
40.40.20 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3±4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
40.40.25 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6±4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
40.40.30 |
±(6,9±4,9L/1000) |
±7,4 |
±6,9 |
±(8,9±4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9L/1000) |
±11,9 |
±11,4 |
|
40.40.35 |
±(7,3±5,3 L/1000) |
±7,8 |
±7,3 |
±(9,3±5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
40.40.40 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
45.15.10 |
±(5,0±3,0L/1000) |
±5,3 |
±5,0 |
±(7,0±3,0L/1000) |
±7,5 |
±7,0 |
±(9,5+3,0L/1000) |
±10,0 |
±9,5 |
|
45.15.15 |
±(5,3±3,3 L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
45.20.10 |
±(5,2±3,2L/1000) |
±5,7 |
±5,2 |
±(7,2+3,2 L/1000) |
±7,7 |
±7,2 |
±(9,7+3,2 L/1000) |
±10,2 |
±9,7 |
|
45.20.15 |
±(5,5±3,5 L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
45.20.20 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3+3,8L/1000) |
±10,8 |
±10,3 |
|
45.25.10 |
±(5,3±3,3 L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
45.25.15 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l+3,6L/1000) |
±10,6 |
±10,1 |
|
45.25.20 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0L/1000) |
±11,0 |
±10,5 |
|
45.25.25 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
45.30.10 |
±(5,5±3,5 L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
45.30.15 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3+3,8L/1000) |
±10,8 |
±10,3 |
|
45.30.20 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
45.30.25 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
45.30.30 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7+4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
45.35.10 |
±(5,6±3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l+3,6L/1000) |
±10,6 |
±10,1 |
|
45.35.15 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0L/1000) |
±11,0 |
±10,5 |
|
45.35.20 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
45.35.25 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
45.35.30 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9L/1000) |
±11,9 |
±11,4 |
|
45.35.35 |
±(7,2+5,2-L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
45.40.10 |
±(5,8+3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
45.40.15 |
±(6,1+4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
45.40.20 |
±(6,4+4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
45.40.25 |
±(6,7+4,7L/1000) |
±7,2 |
±6,7 |
±(8,7+4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
45.40.30 |
±(7,1+5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
45.40.35 |
±(7,4+5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
45.40.40 |
±(7,7+5,7-L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2±5,9L/1000) |
±12,7 |
±12,2 |
|
50.15.10 |
±(5,1+3,1 L/1000) |
±5,6 |
±5,3 |
±(7,1+3,1 L/1000) |
±7,6 |
±7,1 |
±(9,6+3,1 L/1000) |
±10,1 |
±9,6 |
|
50.15.15 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
50.20.10 |
±(5,3+3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3+3,3 L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
50.20.15 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l±3,6L/1000) |
±10,6 |
±10,1 |
|
50.20.20 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(7,9+3,9L/1000) |
±8,4 |
±7,9 |
±(10,4±3,9L/1000) |
±10,9 |
±10,4 |
|
50.25.10 |
±(5,4+3,4L/1000) |
±5,9 |
±5,4 |
±(7,4+3,4 L/1000) |
±7,9 |
±7,4 |
±(9,9+3,4 L/1000) |
±10,4 |
±9,9 |
|
50.25.15 |
±(5,8+3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
50.25.20 |
±(6,1+4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1+4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
50.25.25 |
±(6,4+4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
50.30.10 |
±(5,6+3,6L/1000) |
±6,1 |
±5,6 |
±(7,6±3,6L/1000) |
±8,1 |
±7,6 |
±(10,l±3,6L/1000) |
±10,6 |
±10,1 |
|
50.30.15 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4±3,9L/1000) |
±10,9 |
±10,4 |
|
50.30.20 |
±(6,2+4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7±4,2L/1000) |
±11,2 |
±10,7 |
|
50.30.25 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
50.30.30 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(1 l,3±4,8L/1000) |
±11,8 |
±11,3 |
|
50.35.10 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8±3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3±3,8L/1000) |
±10,8 |
±10,3 |
|
50.35.15 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
50.35.20 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
50.35.25 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
50.35.30 |
±(7,0±5,0L/1000) |
±7,5 |
±7,0 |
±(9,0±5,0L/1000) |
±9,5 |
±9,0 |
±(11,5+5,0L/1000) |
±12,0 |
±H,5 |
|
50.35.35 |
±(7,3±5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3±5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
50.40.10 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
50.40.15 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2±4,2L/1000) |
±8,7 |
±8,2 |
±(10,7±4,2L/1000) |
±11,2 |
±10,7 |
|
50.40.20 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
50.40.25 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
50.40.30 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
50.40.35 |
±(7,5±5,5-L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
50.40.40 |
±(7,8±5,8 L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8 L/1000) |
±10,3 |
±9,8 |
±(12,3±5,8L/1000) |
±12,8 |
±12,3 |
|
50.50.10 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2±4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7±4,2L/1000) |
±11,2 |
±10,7 |
|
50.50.15 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
50.50.20 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
50.50.25 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
50.50.30 |
±(7,5±5,5-L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
50.50.35 |
±(7,8±5,8 L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8 L/1000) |
±10,3 |
±9,8 |
±(12,3±5,8L/1000) |
±12,8 |
±12,3 |
|
50.50.40 |
±(8,1 ±6,1 L/1000) |
±8,6 |
±8,1 |
±(10,1±6,1 L/1000) |
±10,6 |
±10,1 |
±(12,6+6,1 L/1000) |
±13,1 |
±12,6 |
|
60.15.10 |
±(5,3±3,3-L/1000) |
±5,8 |
±5,3 |
±(7,3±3,3-L/1000) |
±7,8 |
±7,3 |
±(9,8+3,3 L/1000) |
±10,3 |
±9,8 |
|
60.15.15 |
±(5,6±3,6L/1000) |
±6,1 |
±5,6 |
±(7,6±3,6L/1000) |
±8,1 |
±7,6 |
±(10,l±3,6L/1000) |
±10,6 |
±10,1 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
1040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
60.20.10 |
±(5,5±3,5 L/1000) |
±6,0 |
±5,3 |
±(7,5+3,5 L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
60.20.15 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3+3,8L/1000) |
±10,8 |
±10,3 |
|
60.20.20 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
60.25.10 |
±(5,6±3,6L/1000) |
±6,1 |
±5,6 |
±(7,6+3,6L/1000) |
±8,1 |
±7,6 |
±(10,l+3,6L/1000) |
±10,6 |
±10,1 |
|
60.25.15 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0L/1000) |
±11,0 |
±10,5 |
|
60.25.20 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
60.25.25 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
60.30.10 |
±(5,8+3,8L/1000) |
±6,3 |
±5,8 |
±(7,8+3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3+3,8L/1000) |
±10,8 |
±10,3 |
|
60.30.15 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1+4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
60.30.20 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
60.30.25 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7+4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
60.30.30 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
60.35.10 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0 L/1000) |
±11,0 |
±10,5 |
|
60.35.15 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
60.35.20 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
60.35.25 |
±(6,9±4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
60.35.30 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
60.35.35 |
±(7,5±5,5 L/1000) |
±8,0 |
±7,5 |
±(9,5+5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
60.40.10 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1+4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
60.40.15 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4+4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
60.40.20 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7+4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7L/1000) |
±11,7 |
±11,2 |
|
60.40.25 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
60.40.30 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
M |
PEP | |||
|
60.40.35 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
60.40.40 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0±6,0L/1000) |
±10,5 |
±10,0 |
±(12,5±6,0L/1000) |
±13,0 |
±12,5 |
|
60.50.10 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
60.50.15 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
60.50.20 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1±5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
60.50.25 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4±5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
60.50.30 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
60.50.35 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0±6,0L/1000) |
±10,5 |
±10,0 |
±(12,5±6,0L/1000) |
±13,0 |
±12,5 |
|
60.50.40 |
±(8,3±6,3 L/1000) |
±8,8 |
±8,3 |
±(10,3+6,3 L/1000) |
±10,8 |
±10,3 |
±(12,8+6,3 L/1000) |
±13,3 |
±12,8 |
|
60.60.10 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7+4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
60.60.15 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
60.60.20 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
60.60.25 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
60.60.30 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0+6,0L/1000) |
±10,5 |
±10,0 |
±(12,5±6,0L/1000) |
±13,0 |
±12,5 |
|
60.60.35 |
±(8,3±6,3 L/1000) |
±8,8 |
±8,3 |
±(10,3+6,3 L/1000) |
±10,8 |
±10,3 |
±(12,8+6,3 L/1000) |
±13,3 |
±12,8 |
|
60.60.40 |
±(8,6±6,6L/1000) |
±9,1 |
±8,6 |
±(10,6+6,6L/1000) |
±H,1 |
±10,6 |
±(13,l±6,6L/1000) |
±13,6 |
±13,1 |
|
70.15.10 |
±(5,5±3,5-L/1000) |
±6,0 |
±6,5 |
±(7,5±3,5-L/1000) |
±8,0 |
±7,5 |
±(10,0±3,5 L/1000) |
±10,5 |
±10,0 |
|
70.15.15 |
±(5,9±3,9L/1000) |
±6,4 |
±5,9 |
±(7,9+3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
70.20.10 |
±(5,7±3,7L/1000) |
±6,2 |
±5,7 |
±(7,7+3,7L/1000) |
±8,2 |
±7,7 |
±(10,2+3,7 L/1000) |
±10,7 |
±10,2 |
|
70.20.15 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5±4,0L/1000) |
±11,0 |
±10,5 |
|
70.20.20 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
70.25.10 |
±(5,9+3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
70.25.15 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2 L/1000) |
±11,2 |
±10,7 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный сканер Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | ||||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
70.25.20 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
70.25.25 |
±(6,8+4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8+4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
70.30.10 |
±(6,0+4,0L/1000) |
±6,5 |
±6,0 |
±(8,0+4,0L/1000) |
±8,5 |
±8,0 |
±(10,5+4,0L/1000) |
±11,0 |
±10,5 |
|
70.30.15 |
±(6,3+4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
70.30.20 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
70.30.25 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
70.30.30 |
±(7,3+5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3+5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
70.35.10 |
±(6,2+4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2L/1000) |
±11,2 |
±10,7 |
|
70.35.15 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
70.35.20 |
±(6,8+4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8+4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
70.35.25 |
±(7,1+5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1±5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
70.35.30 |
±(7,4+5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
70.35.35 |
±(7,7+5,7-L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7L/1000) |
±12,7 |
±12,2 |
|
70.40.10 |
±(6,3+4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
70.40.15 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
70.40.20 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
70.40.25 |
±(7,3+5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3+5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
70.40.30 |
±(7,6+5,6L/1000) |
±8,1 |
±7,6 |
±(9,6+5,6L/1000) |
±10,1 |
±9,6 |
±(11,1+5,6L/1000) |
±12,6 |
±12,1 |
|
70.40.35 |
±(7,9+5,9L/1000) |
±8,4 |
±7,9 |
±(9,9+5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9L/1000) |
±12,9 |
±12,4 |
|
70.40.40 |
±(8,2+6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2+6,2L/1000) |
±10,7 |
±10,2 |
±(12,7+6,2L/1000) |
±13,2 |
±12,7 |
|
70.50.10 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,5 L/1000) |
±11,6 |
±H,1 |
|
70.50.15 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,8L/1000) |
±11,9 |
±11,4 |
|
70.50.20 |
±(7,3+5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3+5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
70.50.25 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l±5,6L/1000) |
±12,6 |
±12,1 |
|
70.50.30 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9±5,9L/1000) |
±10,4 |
±9,9 |
±(12,4±5,9L/1000) |
±12,9 |
±12,4 |
|
70.50.35 |
±(8,2±6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2±6,2 L/1000) |
±10,7 |
±10,2 |
±(12,7±6,2L/1000) |
±13,2 |
±12,7 |
|
70.50.40 |
±(8,5±6,5 L/1000) |
±9,0 |
±8,5 |
±(10,5±6,5 L/1000) |
±11,0 |
±10,5 |
±(13,0±6,5 L/1000) |
±13,5 |
±13,0 |
|
70.60.10 |
±(6,9±4,9L/1000) |
±7,4 |
±6,9 |
±(8,9±4,9L/1000) |
±9,4 |
±8,9 |
±(11,4±4,9 L/1000) |
±11,9 |
±11,4 |
|
70.60.15 |
±(7,3±5,3 L/1000) |
±7,8 |
±7,3 |
±(9,3±5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
70.60.20 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
70.60.25 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9±5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
70.60.30 |
±(8,2±6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2±6,2 L/1000) |
±10,7 |
±10,2 |
±(12,7+6,2 L/1000) |
±13,2 |
±12,7 |
|
70.60.35 |
±(8,5±6,5 L/1000) |
±9,0 |
±8,5 |
±(10,5±6,5 L/1000) |
±11,0 |
±10,5 |
±(13,0±6,5 L/1000) |
±13,5 |
±13,0 |
|
70.60.40 |
±(8,8±6,8L/1000) |
±9,3 |
±8,8 |
±(10,8±6,8 L/1000) |
±11,3 |
±10,8 |
±(13,3+6,8L/1000) |
±13,8 |
±13,3 |
|
80.15.10 |
±(5,8±3,8 L/1000) |
±6,3 |
±5,8 |
±(7,8±3,8 L/1000) |
±8,3 |
±7,8 |
±(10,3+3,8L/1000) |
±10,8 |
±10,3 |
|
80.15.15 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1 ±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
80.20.10 |
±(5,9±3,9L/1000) |
±6,4 |
±5,9 |
±(7,9±3,9L/1000) |
±8,4 |
±7,9 |
±(10,4+3,9 L/1000) |
±10,9 |
±10,4 |
|
80.20.15 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2±4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2 L/1000) |
±11,2 |
±10,7 |
|
80.20.20 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
80.25.10 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
80.25.15 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
80.25.20 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
80.25.25 |
±(7,0±5,0L/1000) |
±7,5 |
±7,0 |
±(9,0±5,0L/1000) |
±9,5 |
±9,0 |
±(11,5+5,0L/1000) |
±12,0 |
±H,5 |
|
80.30.10 |
±(6,2±4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2±4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2 L/1000) |
±11,2 |
±10,7 |
|
80.30.15 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
80.30.20 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
M |
PEP | |||
|
80.30.25 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(1 l,7±5,2L/1000) |
±12,2 |
±11,7 |
|
80.30.30 |
±(7,5±5,5 L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
80.35.10 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9±4,4 L/1000) |
±11,4 |
±10,9 |
|
80.35.15 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2±4,7 L/1000) |
±11,7 |
±11,2 |
|
80.35.20 |
±(7,0±5,0L/1000) |
±7,5 |
±7,0 |
±(9,0±5,0L/1000) |
±9,5 |
±9,0 |
±(1 l,5±5,0L/1000) |
±12,0 |
±H,5 |
|
80.35.25 |
±(7,3±5,3 L/1000) |
±7,8 |
±7,3 |
±(9,3±5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
80.35.30 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
80.35.35 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9±5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
80.40.10 |
±(6,5±4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5±4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
80.40.15 |
±(6,8±4,8 L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
80.40.20 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
80.40.25 |
±(7,5±5,5 L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
80.40.30 |
±(7,8±5,8L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8L/1000) |
±10,3 |
±9,8 |
±(12,3+5,8L/1000) |
±12,8 |
±12,3 |
|
80.40.35 |
±(8,1 ±6,1 L/1000) |
±8,6 |
±8,1 |
±(10,l±6,l L/1000) |
±10,6 |
±10,1 |
±(12,6+6,1 L/1000) |
±13,1 |
±12,6 |
|
80.40.40 |
±(8,4±6,4 L/1000) |
±8,9 |
±8,4 |
±(10,4±6,4 L/1000) |
±10,9 |
±10,4 |
±(12,9+6,4 L/1000) |
±13,4 |
±12,9 |
|
80.50.10 |
±(6,8±4,8L/1000) |
±7,3 |
±6,8 |
±(8,8±4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
80.50.15 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
80.50.20 |
±(7,5±5,5 L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
80.50.25 |
±(7,8±5,8L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8L/1000) |
±10,3 |
±9,8 |
±(12,3+5,8L/1000) |
±12,8 |
±12,3 |
|
80.50.30 |
±(8,1 ±6,1 L/1000) |
±8,6 |
±8,1 |
±(10,1±6,1 L/1000) |
±10,6 |
±10,1 |
±(12,6+6,1 L/1000) |
±13,1 |
±12,6 |
|
80.50.35 |
±(8,4±6,4 L/1000) |
±8,9 |
±8,4 |
±(10,4±6,4 L/1000) |
±10,9 |
±10,4 |
±(12,9+6,4 L/1000) |
±13,4 |
±12,9 |
|
80.50.40 |
±(8,7±6,7L/1000) |
±9,2 |
±8,7 |
±(10,7±6,7L/1000) |
±11,2 |
±10,7 |
±(13,2+6,7 L/1000) |
±13,7 |
±13,2 |
|
80.60.10 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
M |
PEP | |||
|
80.60.15 |
±(7,5±5,5-L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
80.60.20 |
±(7,8±5,8 L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8 L/1000) |
±10,3 |
±9,8 |
±(12,3±5,8L/1000) |
±12,8 |
±12,3 |
|
80.60.25 |
±(8,1 ±6,1 L/1000) |
±8,6 |
±8,1 |
±(10,l±6,l L/1000) |
±10,6 |
±10,1 |
±(12,6±6,1 L/1000) |
±13,1 |
±12,6 |
|
80.60.30 |
±(8,4±6,4 L/1000) |
±8,9 |
±8,4 |
±(10,4±6,4 L/1000) |
±10,9 |
±10,4 |
±(12,9±6,4L/1000) |
±13,4 |
±12,9 |
|
80.60.35 |
±(8,7±6,7L/1000) |
±9,2 |
±8,7 |
±(10,7±6,7L/1000) |
±11,2 |
±10,7 |
±(13,2±6,7 L/1000) |
±13,7 |
±13,2 |
|
80.60.40 |
±(9,0±7,0L/1000) |
±9,5 |
±9,0 |
±(1 l,0±7,0L/1000) |
±H,5 |
±11,0 |
l±(3,5±7,0L/1000) |
±14,0 |
±13,5 |
|
90.15.10 |
±(6,0±4,0L/1000) |
±6,5 |
±6,0 |
±(8,0±4,0L/1000) |
±8,5 |
±8,0 |
±(10,5±4,0L/1000) |
±11,0 |
±10,5 |
|
90.15.15 |
±(6,3±4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3±4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
90.20.10 |
±(6,1 ±4,1 L/1000) |
±6,6 |
±6,1 |
±(8,1 ±4,1 L/1000) |
±8,6 |
±8,1 |
±(10,6+4,1 L/1000) |
±H,1 |
±10,6 |
|
90.20.15 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
90.20.20 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
90.25.10 |
±(6,3±7,3-L/1000) |
±6,8 |
±6,3 |
±(8,3±7,3-L/1000) |
±8,8 |
±8,3 |
±(10,8+7,3 L/1000) |
±11,3 |
±10,8 |
|
90.25.15 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6±4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
90.25.20 |
±(6,9±4,9L/1000) |
±7,4 |
±6,9 |
±(8,9±4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
90.25.25 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
90.30.10 |
±(6,4±4,4 L/1000) |
±6,9 |
±6,4 |
±(8,4±4,4 L/1000) |
±8,9 |
±8,4 |
±(10,9+4,4 L/1000) |
±11,4 |
±10,9 |
|
90.30.15 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
90.30.20 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1 ±5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
90.30.25 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4±5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
90.30.30 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7-L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
90.35.10 |
±(6,6±4,6L/1000) |
±7,1 |
±6,6 |
±(8,6±4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
90.35.15 |
±(6,9±4,9L/1000) |
±7,4 |
±6,9 |
±(8,9±4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
90.35.20 |
±(7,2±5,2L/1000) |
±7,7 |
±7,2 |
±(9,2±5,2-L/1000) |
±9,7 |
±9,2 |
±(11,7+5,2L/1000) |
±12,2 |
±11,7 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
M |
PEP | |||
|
90.35.25 |
±(7,5±5,5 L/1000) |
±8,0 |
±7,5 |
±(9,5±5,5 L/1000) |
±10,0 |
±9,5 |
±(12,0±5,5 L/1000) |
±12,5 |
±12,0 |
|
90.35.30 |
±(7,8±5,8 L/1000) |
±8,3 |
±7,8 |
±(9,8±5,8 L/1000) |
±10,3 |
±9,8 |
±(12,3+5,8L/1000) |
±12,8 |
±12,3 |
|
90.35.35 |
±(8,1 ±6,1 L/1000) |
±8,6 |
±8,1 |
±(10,l±6,l L/1000) |
±10,6 |
±10,1 |
±(12,6+6,1 L/1000) |
±13,1 |
±12,6 |
|
90.40.10 |
±(6,7±4,7L/1000) |
±7,2 |
±6,7 |
±(8,7±4,7L/1000) |
±9,2 |
±8,7 |
±(11,2+4,7 L/1000) |
±11,7 |
±11,2 |
|
90.40.15 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1 ±5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
90.40.20 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4±5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
90.40.25 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
90.40.30 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0±6,0L/1000) |
±10,5 |
±10,0 |
±(12,5+6,0L/1000) |
±13,0 |
±12,5 |
|
90.40.35 |
±(8,3±6,3 L/1000) |
±8,8 |
±8,3 |
±(10,3+6,3 L/1000) |
±10,8 |
±10,3 |
±(12,8+6,3 L/1000) |
±13,3 |
±12,8 |
|
90.40.40 |
±(8,6±6,6L/1000) |
±9,1 |
±8,6 |
±(10,6+6,6L/1000) |
±H,1 |
±10,6 |
±(13,l+6,6L/1000) |
±13,6 |
±13,1 |
|
90.50.10 |
±(7,1 ±5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
90.50.15 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
90.50.20 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
90.50.25 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0+6,0L/1000) |
±10,5 |
±10,0 |
±(12,5+6,0L/1000) |
±13,0 |
±12,5 |
|
90.50.30 |
±(8,3±6,3 L/1000) |
±8,8 |
±8,3 |
±(10,3+6,3 L/1000) |
±10,8 |
±10,3 |
±(12,8+6,3 L/1000) |
±13,3 |
±12,8 |
|
90.50.35 |
±(8,6±6,6L/1000) |
±9,1 |
±8,6 |
±(10,6+6,6L/1000) |
±H,1 |
±10,6 |
±(13,l+6,6L/1000) |
±13,6 |
±13,1 |
|
90.50.40 |
±(8,9±6,9L/1000) |
±9,4 |
±8,9 |
±(10,9+6,9L/1000) |
±11,4 |
±10,9 |
±(13,4+6,9 L/1000) |
±13,9 |
±13,4 |
|
90.60.10 |
±(7,4±5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
90.60.15 |
±(7,7±5,7L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
90.60.20 |
±(8,0±6,0L/1000) |
±8,5 |
±8,0 |
±(10,0+6,0L/1000) |
±10,5 |
±10,0 |
±(12,5+6,0L/1000) |
±13,0 |
±12,5 |
|
90.60.25 |
±(8,3±6,3 L/1000) |
±8,8 |
±8,3 |
±(10,3+6,3 L/1000) |
±10,8 |
±10,3 |
±(12,8+6,3 L/1000) |
±13,3 |
±12,8 |
|
90.60.30 |
±(8,6±6,6L/1000) |
±9,1 |
±8,6 |
±(10,6+6,6L/1000) |
±H,1 |
±10,6 |
±(13,l+6,6L/1000) |
±13,6 |
±13,1 |
|
90.60.35 |
±(8,9±6,9L/1000) |
±9,4 |
±8,9 |
±(10,9+6,9L/1000) |
±11,4 |
±10,9 |
±(13,4+6,9 L/1000) |
±13,9 |
±13,4 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
M |
PEP | |||
|
90.60.40 |
±(9,2+7,2-L/1000) |
±9,7 |
±9,2 |
±(11,2+7,2 L/1000) |
±11,7 |
±11,2 |
±(13,7+7,2 L/1000) |
±14,2 |
±13,7 |
|
100.15.10 |
±(6,2+4,2 L/1000) |
±6,7 |
±6,2 |
±(8,2+4,2 L/1000) |
±8,7 |
±8,2 |
±(10,7+4,2 L/1000) |
±11,2 |
±10,7 |
|
100.15.15 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
100.20.10 |
±(6,3+4,3 L/1000) |
±6,8 |
±6,3 |
±(8,3+4,3 L/1000) |
±8,8 |
±8,3 |
±(10,8+4,3 L/1000) |
±11,3 |
±10,8 |
|
100.20.15 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
100.20.20 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
100.25.10 |
±(6,5+4,5 L/1000) |
±7,0 |
±6,5 |
±(8,5+4,5 L/1000) |
±9,0 |
±8,5 |
±(11,0+4,5 L/1000) |
±H,5 |
±11,0 |
|
100.25.15 |
±(6,8+4,8L/1000) |
±7,3 |
±6,8 |
±(8,8+4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
100.25.20 |
±(7,1+5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1+5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
100.25.25 |
±(7,4+5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
100.30.10 |
±(6,6+4,6L/1000) |
±7,1 |
±6,6 |
±(8,6+4,6L/1000) |
±9,1 |
±8,6 |
±(11,1+4,6L/1000) |
±11,6 |
±H,1 |
|
100.30.15 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
100.30.20 |
±(7,3+5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3+5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
100.30.25 |
±(7,6+5,6L/1000) |
±8,1 |
±7,6 |
±(9,6+5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
100.30.30 |
±(7,9+5,9L/1000) |
±8,4 |
±7,9 |
±(9,9+5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
100.35.10 |
±(6,8+4,8L/1000) |
±7,3 |
±6,8 |
±(8,8+4,8L/1000) |
±9,3 |
±8,8 |
±(11,3+4,8L/1000) |
±11,8 |
±11,3 |
|
100.35.15 |
±(7,1+5,1 L/1000) |
±7,6 |
±7,1 |
±(9,1±5,1 L/1000) |
±9,6 |
±9,1 |
±(11,6+5,1 L/1000) |
±12,1 |
±11,6 |
|
100.35.20 |
±(7,4+5,4L/1000) |
±7,9 |
±7,4 |
±(9,4+5,4L/1000) |
±9,9 |
±9,4 |
±(11,9+5,4L/1000) |
±12,4 |
±11,9 |
|
100.35.25 |
±(7,7+5,7-L/1000) |
±8,2 |
±7,7 |
±(9,7±5,7L/1000) |
±10,2 |
±9,7 |
±(12,2+5,7 L/1000) |
±12,7 |
±12,2 |
|
100.35.30 |
±(8,0+6,0L/1000) |
±8,5 |
±8,0 |
±(10,0+6,0L/1000) |
±10,5 |
±10,0 |
±(12,5+6,0L/1000) |
±13,0 |
±12,5 |
|
100.35.35 |
±(8,4+6,4 L/1000) |
±8,9 |
±8,4 |
±(10,4+6,4 L/1000) |
±10,9 |
±10,4 |
±(12,9+6,4 L/1000) |
±13,4 |
±12,9 |
|
100.40.10 |
±(6,9+4,9L/1000) |
±7,4 |
±6,9 |
±(8,9+4,9L/1000) |
±9,4 |
±8,9 |
±(11,4+4,9 L/1000) |
±11,9 |
±11,4 |
|
100.40.15 |
±(7,3+5,3-L/1000) |
±7,8 |
±7,3 |
±(9,3+5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||||||
|
Лазерный сканер Optiscan 1015-L/HR |
Лазерный скане |
p Optiscan |
040-L |
Лазерный сканер Optiscan DI 100 | |||||
|
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS |
SKY и SKY PLUS |
SKY |
SKY PLUS | |
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | ||||
|
100.40.20 |
±(7,6±5,6 L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
100.40.25 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9±5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
100.40.30 |
±(8,2±6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2±6,2 L/1000) |
±10,7 |
±10,2 |
±(12,7+6,2 L/1000) |
±13,2 |
±12,7 |
|
100.40.35 |
±(8,5±6,5 L/1000) |
±9,0 |
±8,5 |
±(10,5±6,5 L/1000) |
±11,0 |
±10,5 |
±(13,0+6,5 L/1000) |
±13,5 |
±13,0 |
|
100.40.40 |
±(8,8±6,8L/1000) |
±9,3 |
±8,8 |
±(10,8±6,8 L/1000) |
±11,3 |
±10,8 |
±(13,3+6,8L/1000) |
±13,8 |
±13,3 |
|
100.50.10 |
±(7,3±5,3 L/1000) |
±7,8 |
±7,3 |
±(9,3±5,3 L/1000) |
±9,8 |
±9,3 |
±(11,8+5,3 L/1000) |
±12,3 |
±11,8 |
|
100.50.15 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6±5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
100.50.20 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9±5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
100.50.25 |
±(8,2±6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2±6,2 L/1000) |
±10,7 |
±10,2 |
±(12,7+6,2 L/1000) |
±13,2 |
±12,7 |
|
100.50.30 |
±(8,5±6,5 L/1000) |
±9,0 |
±8,5 |
±(10,5±6,5 L/1000) |
±11,0 |
±10,5 |
±(13,0+6,5 L/1000) |
±13,5 |
±13,0 |
|
100.50.35 |
±(8,8±6,8L/1000) |
±9,3 |
±8,8 |
±(10,8±6,8 L/1000) |
±11,3 |
±10,8 |
±(13,3+6,8L/1000) |
±13,8 |
±13,3 |
|
100.50.40 |
±(9,1 ±7,1 L/1000) |
±9,6 |
±9,1 |
±(11,1+7,1 L/1000) |
±11,6 |
±H,1 |
±(13,6+7,1 L/1000) |
±14,1 |
±13,6 |
|
100.60.10 |
±(7,6±5,6L/1000) |
±8,1 |
±7,6 |
±(9,6+5,6L/1000) |
±10,1 |
±9,6 |
±(12,l+5,6L/1000) |
±12,6 |
±12,1 |
|
100.60.15 |
±(7,9±5,9L/1000) |
±8,4 |
±7,9 |
±(9,9+5,9L/1000) |
±10,4 |
±9,9 |
±(12,4+5,9 L/1000) |
±12,9 |
±12,4 |
|
100.60.20 |
±(8,2±6,2 L/1000) |
±8,7 |
±8,2 |
±(10,2+6,2 L/1000) |
±10,7 |
±10,2 |
±(12,7+6,2 L/1000) |
±13,2 |
±12,7 |
|
100.60.25 |
±(8,5±6,5 L/1000) |
±9,0 |
±8,5 |
±(10,5+6,5 L/1000) |
±11,0 |
±10,5 |
±(13,0+6,5 L/1000) |
±13,5 |
±13,0 |
|
100.60.30 |
±(8,8±6,8L/1000) |
±9,3 |
±8,8 |
±(10,8+6,8 L/1000) |
±11,3 |
±10,8 |
±(13,3+6,8L/1000) |
±13,8 |
±13,3 |
|
100.60.35 |
±(9,1 ±7,1 L/1000) |
±9,6 |
±9,1 |
±(11,1+7,1 L/1000) |
±11,6 |
±H,1 |
±(13,6+7,1 L/1000) |
±14,1 |
±13,6 |
|
100.60.40 |
±(9,4±7,4 L/1000) |
±9,9 |
±9,4 |
±(11,4+7,4 L/1000) |
±11,9 |
±11,4 |
±(13,9+7,4 L/1000) |
±14,4 |
±13,9 |
Примечание: * - при температуре окружающей среды от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; МРЕе - абсолютная погрешность измерений длины (пространственных измерений);
МРЕр - абсолютная погрешность измерительной головки/датчика.
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
20.15.10 |
от 0 до 2000 |
от 0 до 1500 |
от 0 до 1000 |
4000 |
3500 |
4500 |
9071 |
|
20.15.15 |
от 0 до 2000 |
от 0 до 1500 |
от 0 до 1500 |
4000 |
3500 |
5000 |
9087 |
|
20.20.10 |
от 0 до 2000 |
от 0 до 2000 |
от 0 до 1000 |
4000 |
4000 |
4500 |
9471 |
|
20.20.15 |
от 0 до 2000 |
от 0 до 2000 |
от 0 до 1500 |
4000 |
4000 |
5000 |
9487 |
|
20.20.20 |
от 0 до 2000 |
от 0 до 2000 |
от 0 до 2000 |
4000 |
4000 |
6000 |
9521 |
|
25.15.10 |
от 0 до 2500 |
от 0 до 1500 |
от 0 до 1000 |
4500 |
3500 |
4500 |
9336 |
|
25.15.15 |
от 0 до 2500 |
от 0 до 1500 |
от 0 до 1500 |
4500 |
3500 |
5000 |
9352 |
|
25.20.10 |
от 0 до 2500 |
от 0 до 2000 |
от 0 до 1000 |
4500 |
4000 |
4500 |
9736 |
|
25.20.15 |
от 0 до 2500 |
от 0 до 2000 |
от 0 до 1500 |
4500 |
4000 |
5000 |
9752 |
|
25.20.20 |
от 0 до 2500 |
от 0 до 2000 |
от 0 до 2000 |
4500 |
4000 |
6000 |
9786 |
|
25.25.10 |
от 0 до 2500 |
от 0 до 2500 |
от 0 до 1000 |
4500 |
4500 |
4500 |
10136 |
|
25.25.15 |
от 0 до 2500 |
от 0 до 2500 |
от 0 до 1500 |
4500 |
4500 |
5000 |
10152 |
|
25.25.20 |
от 0 до 2500 |
от 0 до 2500 |
от 0 до 2000 |
4500 |
4500 |
6000 |
10186 |
|
25.25.25 |
от 0 до 2500 |
от 0 до 2500 |
от 0 до 2500 |
4500 |
4500 |
7000 |
10219 |
|
30.15.10 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 1000 |
5000 |
3500 |
4500 |
10401 |
|
30.15.15 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 1500 |
5000 |
3500 |
5000 |
10417 |
|
30.20.10 |
от 0 до 3000 |
от 0 до 2000 |
от 0 до 1000 |
5000 |
4000 |
4500 |
10801 |
|
30.20.15 |
от 0 до 3000 |
от 0 до 2000 |
от 0 до 1500 |
5000 |
4000 |
5000 |
10817 |
|
30.20.20 |
от 0 до 3000 |
от 0 до 2000 |
от 0 до 2000 |
5000 |
4000 |
6000 |
10851 |
|
30.25.10 |
от 0 до 3000 |
от 0 до 2500 |
от 0 до 1000 |
5000 |
4500 |
4500 |
11201 |
|
30.25.15 |
от 0 до 3000 |
от 0 до 2500 |
от 0 до 1500 |
5000 |
4500 |
5000 |
11217 |
|
30.25.20 |
от 0 до 3000 |
от 0 до 2500 |
от 0 до 2000 |
5000 |
4500 |
6000 |
11251 |
|
30.25.25 |
от 0 до 3000 |
от 0 до 2500 |
от 0 до 2500 |
5000 |
4500 |
7000 |
11284 |
|
30.30.10 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 1000 |
5000 |
5000 |
4500 |
11601 |
|
30.30.15 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 1500 |
5000 |
5000 |
5000 |
11617 |
|
30.30.20 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 2000 |
5000 |
5000 |
6000 |
11651 |
|
30.30.25 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 2500 |
5000 |
5000 |
7000 |
11684 |
|
30.30.30 |
от 0 до 3000 |
от 0 до 3000 |
от 0 до 3000 |
5000 |
5000 |
8000 |
11718 |
|
35.15.10 |
от 0 до 3500 |
от 0 до 1500 |
от 0 до 1000 |
5500 |
3500 |
4500 |
11466 |
|
35.15.15 |
от 0 до 3500 |
от 0 до 1500 |
от 0 до 1500 |
5500 |
3500 |
5000 |
11482 |
|
35.20.10 |
от 0 до 3500 |
от 0 до 2000 |
от 0 до 1000 |
5500 |
4000 |
4500 |
11866 |
|
35.20.15 |
от 0 до 3500 |
от 0 до 2000 |
от 0 до 1500 |
5500 |
4000 |
5000 |
11882 |
|
35.20.20 |
от 0 до 3500 |
от 0 до 2000 |
от 0 до 2000 |
5500 |
4000 |
6000 |
11916 |
|
35.25.10 |
от 0 до 3500 |
от 0 до 2500 |
от 0 до 1000 |
5500 |
4500 |
4500 |
12266 |
|
35.25.15 |
от 0 до 3500 |
от 0 до 2500 |
от 0 до 1500 |
5500 |
4500 |
5000 |
12282 |
|
35.25.20 |
от 0 до 3500 |
от 0 до 2500 |
от 0 до 2000 |
5500 |
4500 |
6000 |
12316 |
|
35.25.25 |
от 0 до 3500 |
от 0 до 2500 |
от 0 до 2500 |
5500 |
4500 |
7000 |
12349 |
|
35.30.10 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 1000 |
5500 |
5000 |
4500 |
12666 |
|
35.30.15 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 1500 |
5500 |
5000 |
5000 |
12682 |
|
35.30.20 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 2000 |
5500 |
5000 |
6000 |
12716 |
|
35.30.25 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 2500 |
5500 |
5000 |
7000 |
12749 |
|
35.30.30 |
от 0 до 3500 |
от 0 до 3000 |
от 0 до 3000 |
5500 |
5000 |
8000 |
12783 |
|
35.35.10 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 1000 |
5500 |
5500 |
4500 |
13066 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
35.35.15 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 1500 |
5500 |
5500 |
5000 |
13082 |
|
35.35.20 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 2000 |
5500 |
5500 |
6000 |
13116 |
|
35.35.25 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 2500 |
5500 |
5500 |
7000 |
13149 |
|
35.35.30 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 3000 |
5500 |
5500 |
8000 |
13183 |
|
35.35.35 |
от 0 до 3500 |
от 0 до 3500 |
от 0 до 3500 |
5500 |
5500 |
8500 |
13199 |
|
40.15.10 |
от 0 до 4000 |
от 0 до 1500 |
от 0 до 1000 |
6000 |
3500 |
4500 |
12531 |
|
40.15.15 |
от 0 до 4000 |
от 0 до 1500 |
от 0 до 1500 |
6000 |
3500 |
5000 |
12547 |
|
40.20.10 |
от 0 до 4000 |
от 0 до 2000 |
от 0 до 1000 |
6000 |
4000 |
4500 |
12931 |
|
40.20.15 |
от 0 до 4000 |
от 0 до 2000 |
от 0 до 1500 |
6000 |
4000 |
5000 |
12947 |
|
40.20.20 |
от 0 до 4000 |
от 0 до 2000 |
от 0 до 2000 |
6000 |
4000 |
6000 |
12981 |
|
40.25.10 |
от 0 до 4000 |
от 0 до 2500 |
от 0 до 1000 |
6000 |
4500 |
4500 |
13331 |
|
40.25.15 |
от 0 до 4000 |
от 0 до 2500 |
от 0 до 1500 |
6000 |
4500 |
5000 |
13347 |
|
40.25.20 |
от 0 до 4000 |
от 0 до 2500 |
от 0 до 2000 |
6000 |
4500 |
6000 |
13381 |
|
40.25.25 |
от 0 до 4000 |
от 0 до 2500 |
от 0 до 2500 |
6000 |
4500 |
7000 |
13414 |
|
40.30.10 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 1000 |
6000 |
5000 |
4500 |
13731 |
|
40.30.15 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 1500 |
6000 |
5000 |
5000 |
13747 |
|
40.30.20 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 2000 |
6000 |
5000 |
6000 |
13781 |
|
40.30.25 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 2500 |
6000 |
5000 |
7000 |
13814 |
|
40.30.30 |
от 0 до 4000 |
от 0 до 3000 |
от 0 до 3000 |
6000 |
5000 |
8000 |
13848 |
|
40.35.10 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 1000 |
6000 |
5500 |
4500 |
14131 |
|
40.35.15 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 1500 |
6000 |
5500 |
5000 |
14147 |
|
40.35.20 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 2000 |
6000 |
5500 |
6000 |
14181 |
|
40.35.25 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 2500 |
6000 |
5500 |
7000 |
14214 |
|
40.35.30 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 3000 |
6000 |
5500 |
8000 |
14248 |
|
40.35.35 |
от 0 до 4000 |
от 0 до 3500 |
от 0 до 3500 |
6000 |
5500 |
8500 |
14264 |
|
40.40.10 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 1000 |
6000 |
6000 |
4500 |
14531 |
|
40.40.15 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 1500 |
6000 |
6000 |
5000 |
14547 |
|
40.40.20 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 2000 |
6000 |
6000 |
6000 |
14581 |
|
40.40.25 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 2500 |
6000 |
6000 |
7000 |
14614 |
|
40.40.30 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 3000 |
6000 |
6000 |
8000 |
14648 |
|
40.40.35 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 3500 |
6000 |
6000 |
8500 |
14664 |
|
40.40.40 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 4000 |
6000 |
6000 |
9000 |
14681 |
|
45.15.10 |
от 0 до 4500 |
от 0 до 1500 |
от 0 до 1000 |
6500 |
3500 |
4500 |
13596 |
|
45.15.15 |
от 0 до 4500 |
от 0 до 1500 |
от 0 до 1500 |
6500 |
3500 |
5000 |
13612 |
|
45.20.10 |
от 0 до 4500 |
от 0 до 2000 |
от 0 до 1000 |
6500 |
4000 |
4500 |
13996 |
|
45.20.15 |
от 0 до 4500 |
от 0 до 2000 |
от 0 до 1500 |
6500 |
4000 |
5000 |
14012 |
|
45.20.20 |
от 0 до 4500 |
от 0 до 2000 |
от 0 до 2000 |
6500 |
4000 |
6000 |
14046 |
|
45.25.10 |
от 0 до 4500 |
от 0 до 2500 |
от 0 до 1000 |
6500 |
4500 |
4500 |
14396 |
|
45.25.15 |
от 0 до 4500 |
от 0 до 2500 |
от 0 до 1500 |
6500 |
4500 |
5000 |
14412 |
|
45.25.20 |
от 0 до 4500 |
от 0 до 2500 |
от 0 до 2000 |
6500 |
4500 |
6000 |
14446 |
|
45.25.25 |
от 0 до 4500 |
от 0 до 2500 |
от 0 до 2500 |
6500 |
4500 |
7000 |
14479 |
|
45.30.10 |
от 0 до 4500 |
от 0 до 3000 |
от 0 до 1000 |
6500 |
5000 |
4500 |
14796 |
|
45.30.15 |
от 0 до 4500 |
от 0 до 3000 |
от 0 до 1500 |
6500 |
5000 |
5000 |
14812 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
45.30.20 |
от 0 до 4500 |
от 0 до 3000 |
от 0 до 2000 |
6500 |
5000 |
6000 |
14846 |
|
45.30.25 |
от 0 до 4500 |
от 0 до 3000 |
от 0 до 2500 |
6500 |
5000 |
7000 |
14879 |
|
45.30.30 |
от 0 до 4500 |
от 0 до 3000 |
от 0 до 3000 |
6500 |
5000 |
8000 |
14913 |
|
45.35.10 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 1000 |
6500 |
5500 |
4500 |
15196 |
|
45.35.15 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 1500 |
6500 |
5500 |
5000 |
15212 |
|
45.35.20 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 2000 |
6500 |
5500 |
6000 |
15246 |
|
45.35.25 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 2500 |
6500 |
5500 |
7000 |
15279 |
|
45.35.30 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 3000 |
6500 |
5500 |
8000 |
15313 |
|
45.35.35 |
от 0 до 4500 |
от 0 до 3500 |
от 0 до 3500 |
6500 |
5500 |
8500 |
15329 |
|
45.40.10 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 1000 |
6500 |
6000 |
4500 |
15596 |
|
45.40.15 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 1500 |
6500 |
6000 |
5000 |
15612 |
|
45.40.20 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 2000 |
6500 |
6000 |
6000 |
15646 |
|
45.40.25 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 2500 |
6500 |
6000 |
7000 |
15679 |
|
45.40.30 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 3000 |
6500 |
6000 |
8000 |
15713 |
|
45.40.35 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 3500 |
6500 |
6000 |
8500 |
15729 |
|
45.40.40 |
от 0 до 4500 |
от 0 до 4000 |
от 0 до 4000 |
6500 |
6000 |
9000 |
15746 |
|
50.15.10 |
от 0 до 5000 |
от 0 до 1500 |
от 0 до 1000 |
7000 |
3500 |
4500 |
14661 |
|
50.15.15 |
от 0 до 5000 |
от 0 до 1500 |
от 0 до 1500 |
7000 |
3500 |
5000 |
14677 |
|
50.20.10 |
от 0 до 5000 |
от 0 до 2000 |
от 0 до 1000 |
7000 |
4000 |
4500 |
15061 |
|
50.20.15 |
от 0 до 5000 |
от 0 до 2000 |
от 0 до 1500 |
7000 |
4000 |
5000 |
15077 |
|
50.20.20 |
от 0 до 5000 |
от 0 до 2000 |
от 0 до 2000 |
7000 |
4000 |
6000 |
15111 |
|
50.25.10 |
от 0 до 5000 |
от 0 до 2500 |
от 0 до 1000 |
7000 |
4500 |
4500 |
15461 |
|
50.25.15 |
от 0 до 5000 |
от 0 до 2500 |
от 0 до 1500 |
7000 |
4500 |
5000 |
15477 |
|
50.25.20 |
от 0 до 5000 |
от 0 до 2500 |
от 0 до 2000 |
7000 |
4500 |
6000 |
15511 |
|
50.25.25 |
от 0 до 5000 |
от 0 до 2500 |
от 0 до 2500 |
7000 |
4500 |
7000 |
15544 |
|
50.30.10 |
от 0 до 5000 |
от 0 до 3000 |
от 0 до 1000 |
7000 |
5000 |
4500 |
15861 |
|
50.30.15 |
от 0 до 5000 |
от 0 до 3000 |
от 0 до 1500 |
7000 |
5000 |
5000 |
15877 |
|
50.30.20 |
от 0 до 5000 |
от 0 до 3000 |
от 0 до 2000 |
7000 |
5000 |
6000 |
15911 |
|
50.30.25 |
от 0 до 5000 |
от 0 до 3000 |
от 0 до 2500 |
7000 |
5000 |
7000 |
15944 |
|
50.30.30 |
от 0 до 5000 |
от 0 до 3000 |
от 0 до 3000 |
7000 |
5000 |
8000 |
15978 |
|
50.35.10 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 1000 |
7000 |
5500 |
4500 |
16261 |
|
50.35.15 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 1500 |
7000 |
5500 |
5000 |
16277 |
|
50.35.20 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 2000 |
7000 |
5500 |
6000 |
16311 |
|
50.35.25 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 2500 |
7000 |
5500 |
7000 |
16344 |
|
50.35.30 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 3000 |
7000 |
5500 |
8000 |
16360 |
|
50.35.35 |
от 0 до 5000 |
от 0 до 3500 |
от 0 до 3500 |
7000 |
5500 |
8500 |
16394 |
|
50.40.10 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 1000 |
7000 |
6000 |
4500 |
16661 |
|
50.40.15 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 1500 |
7000 |
6000 |
5000 |
16677 |
|
50.40.20 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 2000 |
7000 |
6000 |
6000 |
16711 |
|
50.40.25 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 2500 |
7000 |
6000 |
7000 |
16744 |
|
50.40.30 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 3000 |
7000 |
6000 |
8000 |
16778 |
|
50.40.35 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 3500 |
7000 |
6000 |
8500 |
16794 |
|
50.40.40 |
от 0 до 5000 |
от 0 до 4000 |
от 0 до 4000 |
7000 |
6000 |
9000 |
16811 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
50.50.10 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 1000 |
7000 |
7000 |
4500 |
17461 |
|
50.50.15 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 1500 |
7000 |
7000 |
5000 |
17477 |
|
50.50.20 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 2000 |
7000 |
7000 |
6000 |
17511 |
|
50.50.25 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 2500 |
7000 |
7000 |
7000 |
17544 |
|
50.50.30 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 3000 |
7000 |
7000 |
8000 |
17578 |
|
50.50.35 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 3500 |
7000 |
7000 |
8500 |
17594 |
|
50.50.40 |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 4000 |
7000 |
7000 |
9000 |
17611 |
|
60.15.10 |
от 0 до 6000 |
от 0 до 1500 |
от 0 до 1000 |
8000 |
3500 |
4500 |
16791 |
|
60.15.15 |
от 0 до 6000 |
от 0 до 1500 |
от 0 до 1500 |
8000 |
3500 |
5000 |
16807 |
|
60.20.10 |
от 0 до 6000 |
от 0 до 2000 |
от 0 до 1000 |
8000 |
4000 |
4500 |
17191 |
|
60.20.15 |
от 0 до 6000 |
от 0 до 2000 |
от 0 до 1500 |
8000 |
4000 |
5000 |
17207 |
|
60.20.20 |
от 0 до 6000 |
от 0 до 2000 |
от 0 до 2000 |
8000 |
4000 |
6000 |
17241 |
|
60.25.10 |
от 0 до 6000 |
от 0 до 2500 |
от 0 до 1000 |
8000 |
4500 |
4500 |
17591 |
|
60.25.15 |
от 0 до 6000 |
от 0 до 2500 |
от 0 до 1500 |
8000 |
4500 |
5000 |
17607 |
|
60.25.20 |
от 0 до 6000 |
от 0 до 2500 |
от 0 до 2000 |
8000 |
4500 |
6000 |
17641 |
|
60.25.25 |
от 0 до 6000 |
от 0 до 2500 |
от 0 до 2500 |
8000 |
4500 |
7000 |
17674 |
|
60.30.10 |
от 0 до 6000 |
от 0 до 3000 |
от 0 до 1000 |
8000 |
5000 |
4500 |
17991 |
|
60.30.15 |
от 0 до 6000 |
от 0 до 3000 |
от 0 до 1500 |
8000 |
5000 |
5000 |
18007 |
|
60.30.20 |
от 0 до 6000 |
от 0 до 3000 |
от 0 до 2000 |
8000 |
5000 |
6000 |
18041 |
|
60.30.25 |
от 0 до 6000 |
от 0 до 3000 |
от 0 до 2500 |
8000 |
5000 |
7000 |
18074 |
|
60.30.30 |
от 0 до 6000 |
от 0 до 3000 |
от 0 до 3000 |
8000 |
5000 |
8000 |
18108 |
|
60.35.10 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 1000 |
8000 |
5500 |
4500 |
18391 |
|
60.35.15 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 1500 |
8000 |
5500 |
5000 |
18407 |
|
60.35.20 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 2000 |
8000 |
5500 |
6000 |
18441 |
|
60.35.25 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 2500 |
8000 |
5500 |
7000 |
18474 |
|
60.35.30 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 3000 |
8000 |
5500 |
8000 |
18508 |
|
60.35.35 |
от 0 до 6000 |
от 0 до 3500 |
от 0 до 3500 |
8000 |
5500 |
8500 |
18524 |
|
60.40.10 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 1000 |
8000 |
6000 |
4500 |
18791 |
|
60.40.15 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 1500 |
8000 |
6000 |
5000 |
18807 |
|
60.40.20 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 2000 |
8000 |
6000 |
6000 |
18841 |
|
60.40.25 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 2500 |
8000 |
6000 |
7000 |
18874 |
|
60.40.30 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 3000 |
8000 |
6000 |
8000 |
18908 |
|
60.40.35 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 3500 |
8000 |
6000 |
8500 |
18924 |
|
60.40.40 |
от 0 до 6000 |
от 0 до 4000 |
от 0 до 4000 |
8000 |
6000 |
9000 |
18941 |
|
60.50.10 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 1000 |
8000 |
7000 |
4500 |
19591 |
|
60.50.15 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 1500 |
8000 |
7000 |
5000 |
19607 |
|
60.50.20 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 2000 |
8000 |
7000 |
6000 |
19641 |
|
60.50.25 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 2500 |
8000 |
7000 |
7000 |
19674 |
|
60.50.30 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 3000 |
8000 |
7000 |
8000 |
19708 |
|
60.50.35 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 3500 |
8000 |
7000 |
8500 |
19724 |
|
60.50.40 |
от 0 до 6000 |
от 0 до 5000 |
от 0 до 4000 |
8000 |
7000 |
9000 |
19741 |
|
60.60.10 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 1000 |
8000 |
8000 |
4500 |
20391 |
|
60.60.15 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 1500 |
8000 |
8000 |
5000 |
20407 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
60.60.20 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 2000 |
8000 |
8000 |
6000 |
20441 |
|
60.60.25 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 2500 |
8000 |
8000 |
7000 |
20474 |
|
60.60.30 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 3000 |
8000 |
8000 |
8000 |
20508 |
|
60.60.35 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 3500 |
8000 |
8000 |
8500 |
20524 |
|
60.60.40 |
от 0 до 6000 |
от 0 до 6000 |
от 0 до 4000 |
8000 |
8000 |
9000 |
20541 |
|
70.15.10 |
от 0 до 7000 |
от 0 до 1500 |
от 0 до 1000 |
9000 |
3500 |
4500 |
18921 |
|
70.15.15 |
от 0 до 7000 |
от 0 до 1500 |
от 0 до 1500 |
9000 |
3500 |
5000 |
18937 |
|
70.20.10 |
от 0 до 7000 |
от 0 до 2000 |
от 0 до 1000 |
9000 |
4000 |
4500 |
19321 |
|
70.20.15 |
от 0 до 7000 |
от 0 до 2000 |
от 0 до 1500 |
9000 |
4000 |
5000 |
19337 |
|
70.20.20 |
от 0 до 7000 |
от 0 до 2000 |
от 0 до 2000 |
9000 |
4000 |
6000 |
19371 |
|
70.25.10 |
от 0 до 7000 |
от 0 до 2500 |
от 0 до 1000 |
9000 |
4500 |
4500 |
19721 |
|
70.25.15 |
от 0 до 7000 |
от 0 до 2500 |
от 0 до 1500 |
9000 |
4500 |
5000 |
19737 |
|
70.25.20 |
от 0 до 7000 |
от 0 до 2500 |
от 0 до 2000 |
9000 |
4500 |
6000 |
19771 |
|
70.25.25 |
от 0 до 7000 |
от 0 до 2500 |
от 0 до 2500 |
9000 |
4500 |
7000 |
19804 |
|
70.30.10 |
от 0 до 7000 |
от 0 до 3000 |
от 0 до 1000 |
9000 |
5000 |
4500 |
20121 |
|
70.30.15 |
от 0 до 7000 |
от 0 до 3000 |
от 0 до 1500 |
9000 |
5000 |
5000 |
20137 |
|
70.30.20 |
от 0 до 7000 |
от 0 до 3000 |
от 0 до 2000 |
9000 |
5000 |
6000 |
20171 |
|
70.30.25 |
от 0 до 7000 |
от 0 до 3000 |
от 0 до 2500 |
9000 |
5000 |
7000 |
20204 |
|
70.30.30 |
от 0 до 7000 |
от 0 до 3000 |
от 0 до 3000 |
9000 |
5000 |
8000 |
20238 |
|
70.35.10 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 1000 |
9000 |
5500 |
4500 |
20521 |
|
70.35.15 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 1500 |
9000 |
5500 |
5000 |
20537 |
|
70.35.20 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 2000 |
9000 |
5500 |
6000 |
20571 |
|
70.35.25 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 2500 |
9000 |
5500 |
7000 |
20604 |
|
70.35.30 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 3000 |
9000 |
5500 |
8000 |
20638 |
|
70.35.35 |
от 0 до 7000 |
от 0 до 3500 |
от 0 до 3500 |
9000 |
5500 |
8500 |
20654 |
|
70.40.10 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 1000 |
9000 |
6000 |
4500 |
20921 |
|
70.40.15 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 1500 |
9000 |
6000 |
5000 |
20937 |
|
70.40.20 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 2000 |
9000 |
6000 |
6000 |
20971 |
|
70.40.25 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 2500 |
9000 |
6000 |
7000 |
21004 |
|
70.40.30 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 3000 |
9000 |
6000 |
8000 |
21038 |
|
70.40.35 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 3500 |
9000 |
6000 |
8500 |
21054 |
|
70.40.40 |
от 0 до 7000 |
от 0 до 4000 |
от 0 до 4000 |
9000 |
6000 |
9000 |
21071 |
|
70.50.10 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 1000 |
9000 |
7000 |
4500 |
21721 |
|
70.50.15 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 1500 |
9000 |
7000 |
5000 |
21737 |
|
70.50.20 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 2000 |
9000 |
7000 |
6000 |
21771 |
|
70.50.25 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 2500 |
9000 |
7000 |
7000 |
21804 |
|
70.50.30 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 3000 |
9000 |
7000 |
8000 |
21838 |
|
70.50.35 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 3500 |
9000 |
7000 |
8500 |
21854 |
|
70.50.40 |
от 0 до 7000 |
от 0 до 5000 |
от 0 до 4000 |
9000 |
7000 |
9000 |
21871 |
|
70.60.10 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 1000 |
9000 |
8000 |
4500 |
22521 |
|
70.60.15 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 1500 |
9000 |
8000 |
5000 |
22537 |
|
70.60.20 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 2000 |
9000 |
8000 |
6000 |
22571 |
|
70.60.25 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 2500 |
9000 |
8000 |
7000 |
22604 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
70.60.30 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 3000 |
9000 |
8000 |
8000 |
22638 |
|
70.60.35 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 3500 |
9000 |
8000 |
8500 |
22654 |
|
70.60.40 |
от 0 до 7000 |
от 0 до 6000 |
от 0 до 4000 |
9000 |
8000 |
9000 |
22671 |
|
80.15.10 |
от 0 до 8000 |
от 0 до 1500 |
от 0 до 1000 |
10000 |
3500 |
4500 |
21051 |
|
80.15.15 |
от 0 до 8000 |
от 0 до 1500 |
от 0 до 1500 |
10000 |
3500 |
5000 |
21067 |
|
80.20.10 |
от 0 до 8000 |
от 0 до 2000 |
от 0 до 1000 |
10000 |
4000 |
4500 |
21451 |
|
80.20.15 |
от 0 до 8000 |
от 0 до 2000 |
от 0 до 1500 |
10000 |
4000 |
5000 |
21467 |
|
80.20.20 |
от 0 до 8000 |
от 0 до 2000 |
от 0 до 2000 |
10000 |
4000 |
6000 |
21501 |
|
80.25.10 |
от 0 до 8000 |
от 0 до 2500 |
от 0 до 1000 |
10000 |
4500 |
4500 |
21851 |
|
80.25.15 |
от 0 до 8000 |
от 0 до 2500 |
от 0 до 1500 |
10000 |
4500 |
5000 |
21867 |
|
80.25.20 |
от 0 до 8000 |
от 0 до 2500 |
от 0 до 2000 |
10000 |
4500 |
6000 |
21901 |
|
80.25.25 |
от 0 до 8000 |
от 0 до 2500 |
от 0 до 2500 |
10000 |
4500 |
7000 |
21934 |
|
80.30.10 |
от 0 до 8000 |
от 0 до 3000 |
от 0 до 1000 |
10000 |
5000 |
4500 |
22251 |
|
80.30.15 |
от 0 до 8000 |
от 0 до 3000 |
от 0 до 1500 |
10000 |
5000 |
5000 |
22267 |
|
80.30.20 |
от 0 до 8000 |
от 0 до 3000 |
от 0 до 2000 |
10000 |
5000 |
6000 |
22301 |
|
80.30.25 |
от 0 до 8000 |
от 0 до 3000 |
от 0 до 2500 |
10000 |
5000 |
7000 |
22334 |
|
80.30.30 |
от 0 до 8000 |
от 0 до 3000 |
от 0 до 3000 |
10000 |
5000 |
8000 |
22368 |
|
80.35.10 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 1000 |
10000 |
5500 |
4500 |
22651 |
|
80.35.15 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 1500 |
10000 |
5500 |
5000 |
22667 |
|
80.35.20 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 2000 |
10000 |
5500 |
6000 |
22701 |
|
80.35.25 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 2500 |
10000 |
5500 |
7000 |
22734 |
|
80.35.30 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 3000 |
10000 |
5500 |
8000 |
22768 |
|
80.35.35 |
от 0 до 8000 |
от 0 до 3500 |
от 0 до 3500 |
10000 |
5500 |
8500 |
22784 |
|
80.40.10 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 1000 |
10000 |
6000 |
4500 |
23051 |
|
80.40.15 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 1500 |
10000 |
6000 |
5000 |
23067 |
|
80.40.20 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 2000 |
10000 |
6000 |
6000 |
23101 |
|
80.40.25 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 2500 |
10000 |
6000 |
7000 |
23134 |
|
80.40.30 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 3000 |
10000 |
6000 |
8000 |
23168 |
|
80.40.35 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 3500 |
10000 |
6000 |
8500 |
23184 |
|
80.40.40 |
от 0 до 8000 |
от 0 до 4000 |
от 0 до 4000 |
10000 |
6000 |
9000 |
23201 |
|
80.50.10 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 1000 |
10000 |
7000 |
4500 |
23851 |
|
80.50.15 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 1500 |
10000 |
7000 |
5000 |
23867 |
|
80.50.20 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 2000 |
10000 |
7000 |
6000 |
23901 |
|
80.50.25 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 2500 |
10000 |
7000 |
7000 |
23934 |
|
80.50.30 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 3000 |
10000 |
7000 |
8000 |
23968 |
|
80.50.35 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 3500 |
10000 |
7000 |
8500 |
23984 |
|
80.50.40 |
от 0 до 8000 |
от 0 до 5000 |
от 0 до 4000 |
10000 |
7000 |
9000 |
24001 |
|
80.60.10 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 1000 |
10000 |
8000 |
4500 |
24651 |
|
80.60.15 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 1500 |
10000 |
8000 |
5000 |
24667 |
|
80.60.20 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 2000 |
10000 |
8000 |
6000 |
24701 |
|
80.60.25 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 2500 |
10000 |
8000 |
7000 |
24734 |
|
80.60.30 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 3000 |
10000 |
8000 |
8000 |
24768 |
|
80.60.35 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 3500 |
10000 |
8000 |
8500 |
24784 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
80.60.40 |
от 0 до 8000 |
от 0 до 6000 |
от 0 до 4000 |
10000 |
8000 |
9000 |
24801 |
|
90.15.10 |
от 0 до 9000 |
от 0 до 1500 |
от 0 до 1000 |
11000 |
3500 |
4500 |
23181 |
|
90.15.15 |
от 0 до 9000 |
от 0 до 1500 |
от 0 до 1500 |
11000 |
3500 |
5000 |
23197 |
|
90.20.10 |
от 0 до 9000 |
от 0 до 2000 |
от 0 до 1000 |
11000 |
4000 |
4500 |
23581 |
|
90.20.15 |
от 0 до 9000 |
от 0 до 2000 |
от 0 до 1500 |
11000 |
4000 |
5000 |
23597 |
|
90.20.20 |
от 0 до 9000 |
от 0 до 2000 |
от 0 до 2000 |
11000 |
4000 |
6000 |
23631 |
|
90.25.10 |
от 0 до 9000 |
от 0 до 2500 |
от 0 до 1000 |
11000 |
4500 |
4500 |
23981 |
|
90.25.15 |
от 0 до 9000 |
от 0 до 2500 |
от 0 до 1500 |
11000 |
4500 |
5000 |
23997 |
|
90.25.20 |
от 0 до 9000 |
от 0 до 2500 |
от 0 до 2000 |
11000 |
4500 |
6000 |
24031 |
|
90.25.25 |
от 0 до 9000 |
от 0 до 2500 |
от 0 до 2500 |
11000 |
4500 |
7000 |
24064 |
|
90.30.10 |
от 0 до 9000 |
от 0 до 3000 |
от 0 до 1000 |
11000 |
5000 |
4500 |
24381 |
|
90.30.15 |
от 0 до 9000 |
от 0 до 3000 |
от 0 до 1500 |
11000 |
5000 |
5000 |
24397 |
|
90.30.20 |
от 0 до 9000 |
от 0 до 3000 |
от 0 до 2000 |
11000 |
5000 |
6000 |
24431 |
|
90.30.25 |
от 0 до 9000 |
от 0 до 3000 |
от 0 до 2500 |
11000 |
5000 |
7000 |
24464 |
|
90.30.30 |
от 0 до 9000 |
от 0 до 3000 |
от 0 до 3000 |
11000 |
5000 |
8000 |
24498 |
|
90.35.10 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 1000 |
11000 |
5500 |
4500 |
24781 |
|
90.35.15 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 1500 |
11000 |
5500 |
5000 |
24797 |
|
90.35.20 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 2000 |
11000 |
5500 |
6000 |
24831 |
|
90.35.25 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 2500 |
11000 |
5500 |
7000 |
24864 |
|
90.35.30 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 3000 |
11000 |
5500 |
8000 |
24898 |
|
90.35.35 |
от 0 до 9000 |
от 0 до 3500 |
от 0 до 3500 |
11000 |
5500 |
8500 |
24914 |
|
90.40.10 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 1000 |
11000 |
6000 |
4500 |
25181 |
|
90.40.15 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 1500 |
11000 |
6000 |
5000 |
25197 |
|
90.40.20 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 2000 |
11000 |
6000 |
6000 |
25231 |
|
90.40.25 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 2500 |
11000 |
6000 |
7000 |
25264 |
|
90.40.30 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 3000 |
11000 |
6000 |
8000 |
25298 |
|
90.40.35 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 3500 |
11000 |
6000 |
8500 |
25314 |
|
90.40.40 |
от 0 до 9000 |
от 0 до 4000 |
от 0 до 4000 |
11000 |
6000 |
9000 |
25331 |
|
90.50.10 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 1000 |
11000 |
7000 |
4500 |
25981 |
|
90.50.15 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 1500 |
11000 |
7000 |
5000 |
25997 |
|
90.50.20 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 2000 |
11000 |
7000 |
6000 |
26031 |
|
90.50.25 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 2500 |
11000 |
7000 |
7000 |
26064 |
|
90.50.30 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 3000 |
11000 |
7000 |
8000 |
26098 |
|
90.50.35 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 3500 |
11000 |
7000 |
8500 |
26114 |
|
90.50.40 |
от 0 до 9000 |
от 0 до 5000 |
от 0 до 4000 |
11000 |
7000 |
9000 |
26131 |
|
90.60.10 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 1000 |
11000 |
8000 |
4500 |
26781 |
|
90.60.15 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 1500 |
11000 |
8000 |
5000 |
26797 |
|
90.60.20 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 2000 |
11000 |
8000 |
6000 |
26831 |
|
90.60.25 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 2500 |
11000 |
8000 |
7000 |
26864 |
|
90.60.30 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 3000 |
11000 |
8000 |
8000 |
26898 |
|
90.60.35 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 3500 |
11000 |
8000 |
8500 |
26914 |
|
90.60.40 |
от 0 до 9000 |
от 0 до 6000 |
от 0 до 4000 |
11000 |
8000 |
9000 |
26931 |
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | ||
|
100.15.10 |
от 0 до 10000 |
от 0 до 1500 |
от 0 до 1000 |
12000 |
3500 |
4500 |
25311 |
|
100.15.15 |
от 0 до 10000 |
от 0 до 1500 |
от 0 до 1500 |
12000 |
3500 |
5000 |
25327 |
|
100.20.10 |
от 0 до 10000 |
от 0 до 2000 |
от 0 до 1000 |
12000 |
4000 |
4500 |
25711 |
|
100.20.15 |
от 0 до 10000 |
от 0 до 2000 |
от 0 до 1500 |
12000 |
4000 |
5000 |
25727 |
|
100.20.20 |
от 0 до 10000 |
от 0 до 2000 |
от 0 до 2000 |
12000 |
4000 |
6000 |
25761 |
|
100.25.10 |
от 0 до 10000 |
от 0 до 2500 |
от 0 до 1000 |
12000 |
4500 |
4500 |
26111 |
|
100.25.15 |
от 0 до 10000 |
от 0 до 2500 |
от 0 до 1500 |
12000 |
4500 |
5000 |
26127 |
|
100.25.20 |
от 0 до 10000 |
от 0 до 2500 |
от 0 до 2000 |
12000 |
4500 |
6000 |
26161 |
|
100.25.25 |
от 0 до 10000 |
от 0 до 2500 |
от 0 до 2500 |
12000 |
4500 |
7000 |
26194 |
|
100.30.10 |
от 0 до 10000 |
от 0 до 3000 |
от 0 до 1000 |
12000 |
5000 |
4500 |
26511 |
|
100.30.15 |
от 0 до 10000 |
от 0 до 3000 |
от 0 до 1500 |
12000 |
5000 |
5000 |
26527 |
|
100.30.20 |
от 0 до 10000 |
от 0 до 3000 |
от 0 до 2000 |
12000 |
5000 |
6000 |
26561 |
|
100.30.25 |
от 0 до 10000 |
от 0 до 3000 |
от 0 до 2500 |
12000 |
5000 |
7000 |
26594 |
|
100.30.30 |
от 0 до 10000 |
от 0 до 3000 |
от 0 до 3000 |
12000 |
5000 |
8000 |
26628 |
|
100.35.10 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 1000 |
12000 |
5500 |
4500 |
26911 |
|
100.35.15 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 1500 |
12000 |
5500 |
5000 |
26927 |
|
100.35.20 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 2000 |
12000 |
5500 |
6000 |
26961 |
|
100.35.25 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 2500 |
12000 |
5500 |
7000 |
26994 |
|
100.35.30 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 3000 |
12000 |
5500 |
8000 |
27028 |
|
100.35.35 |
от 0 до 10000 |
от 0 до 3500 |
от 0 до 3500 |
12000 |
5500 |
8500 |
27044 |
|
100.40.10 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 1000 |
12000 |
6000 |
4500 |
27311 |
|
100.40.15 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 1500 |
12000 |
6000 |
5000 |
27327 |
|
100.40.20 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 2000 |
12000 |
6000 |
6000 |
27361 |
|
100.40.25 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 2500 |
12000 |
6000 |
7000 |
27394 |
|
100.40.30 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 3000 |
12000 |
6000 |
8000 |
27428 |
|
100.40.35 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 3500 |
12000 |
6000 |
8500 |
27444 |
|
100.40.40 |
от 0 до 10000 |
от 0 до 4000 |
от 0 до 4000 |
12000 |
6000 |
9000 |
27461 |
|
100.50.10 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 1000 |
12000 |
7000 |
4500 |
28111 |
|
100.50.15 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 1500 |
12000 |
7000 |
5000 |
28127 |
|
100.50.20 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 2000 |
12000 |
7000 |
6000 |
28161 |
|
100.50.25 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 2500 |
12000 |
7000 |
7000 |
28194 |
|
100.50.30 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 3000 |
12000 |
7000 |
8000 |
28228 |
|
100.50.35 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 3500 |
12000 |
7000 |
8500 |
28244 |
|
100.50.40 |
от 0 до 10000 |
от 0 до 5000 |
от 0 до 4000 |
12000 |
7000 |
9000 |
28261 |
|
100.60.10 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 1000 |
12000 |
8000 |
4500 |
28911 |
|
100.60.15 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 1500 |
12000 |
8000 |
5000 |
28927 |
|
100.60.20 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 2000 |
12000 |
8000 |
6000 |
28961 |
|
100.60.25 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 2500 |
12000 |
8000 |
7000 |
28994 |
|
100.60.30 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 3000 |
12000 |
8000 |
8000 |
29028 |
|
100.60.35 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 3500 |
12000 |
8000 |
8500 |
29044 |
|
100.60.40 |
от 0 до 10000 |
от 0 до 6000 |
от 0 до 4000 |
12000 |
8000 |
9000 |
29061 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +15 до +35 |
|
Допускаемое изменение температуры, °С, не более, в течение 1 ч |
1,0 |
|
Температурный градиент по объему, °С на метр |
1,0 |
|
Относительная влажность воздуха, % |
от 25 до 85 |
|
Напряжение питания переменного тока, В |
220±22/110±11 |
|
Частота переменного тока, Г ц |
50±2,5/60±3 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
40000 |
|
Срок службы, лет |
20 |
