Номер по Госреестру СИ: 89157-23
89157-23 Машина координатно-измерительная
(Sky 50.35.30)
Назначение средства измерений:
Машина координатно-измерительная Sky 50.35.30, зав. № 2745 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Внешний вид.
Машина координатно-измерительная
Рисунок № 1
Внешний вид.
Машина координатно-измерительная
Рисунок № 2
Внешний вид.
Машина координатно-измерительная
Рисунок № 3
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства -
Номер записи - 191146
ID в реестре СИ - 1408931
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Innovalia Metrology
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1094 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Машина координатно-измерительная (Sky 50.35.30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Innovalia Metrology
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89157-23 |
Машина координатно-измерительная, Sky 50.35.30 Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
90062-23 28.09.2028 |
Машины координатно-измерительные, Spark Plus Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машина координатно-измерительная (Sky 50.35.30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машина координатно-измерительная (Sky 50.35.30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машина координатно-измерительная Sky 50.35.30 работает под управлением метрологически значимого программного обеспечения «M3», (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 7 «Инструкции по работе с КИМ» в «Машина координатноизмерительная Sky 50.35.30, зав. № 2745. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
Правообладатель
Innovalia Metrology, Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain.
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Изготовитель
Innovalia Metrology, ИспанияАдрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain.
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Innovalia Metrology, Испания
Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain.
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ мостовая. Подвижный мост перемещается по направляющим, установленным на опорах. Ползун машины состоит из сварной конструкции, в которой располагается пиноль. Пиноль закреплена с верхней стороны балки моста. Ползун и направляющие по оси X и Y выполнены из стали. Направляющая оси Z изготовлена из гранита. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z. КИМ оснащена измерительной головкой Renishaw PH10MQ Plus с датчиком SP25M, лазерным сканером OptiScan D1100, а также измерительным датчиком Renishaw SP80. КИМ оснащена набором контактных щупов различного диаметра и формы.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Заводской номер в числовом формате методом печати указывается на маркировочной табличке, расположенной на стальной опоре КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунке 2, общий вид лазерного сканера представлен на рисунке 1, общий вид маркировочной таблички представлен на рисунке 3.
Рисунок 1 - Общий вид лазерного сканера OptiScan D1100

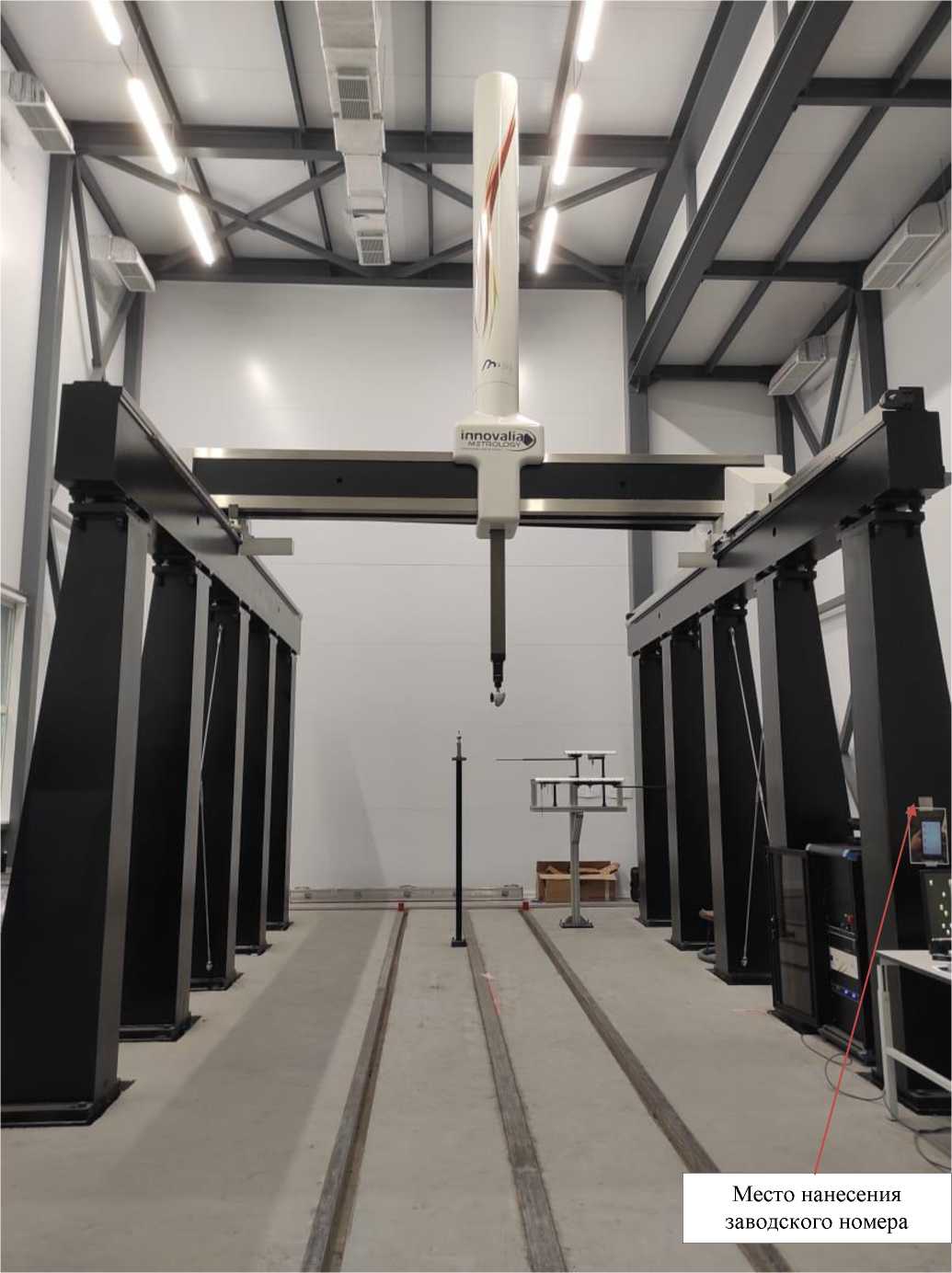

Рисунок 2 - Общий вид машины координатно-измерительной Sky 50.35.30, зав. № 2745
innovalietf^METROLOG
**<*ЛОИ ЛМО MXUMO "—
Camino de la Yesera, 2
Islarra Industrial Estate - ALTUBE-ZUIA 01139 ALAVA-SPAIN
Tel. +34 945 43C 718 Fax +34 945 430 378

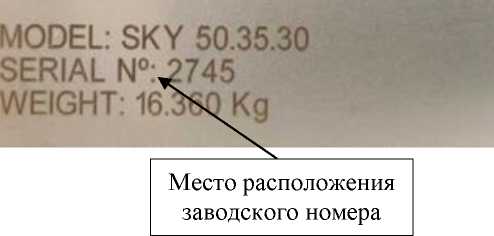

Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.
