Номер по Госреестру СИ: 92345-24
92345-24 Машины координатно-измерительные
(SPARK)
Назначение средства измерений:
Машины координатно-измерительные SPARK (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194181
ID в реестре СИ - 1416909
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SPARK 12.10.7,
Производитель
Изготовитель - Innovalia Metrology
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1391 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машины координатно-измерительные (SPARK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Innovalia Metrology
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89157-23 |
Машина координатно-измерительная, Sky 50.35.30 Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
90062-23 28.09.2028 |
Машины координатно-измерительные, Spark Plus Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
92345-24 10.06.2029 |
Машины координатно-измерительные, SPARK Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
95955-25 23.07.2030 |
Машины координатно-измерительные, SKY Innovalia Metrology (ИСПАНИЯ ) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины координатно-измерительные (SPARK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины координатно-измерительные (SPARK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины координатно-измерительные SPARK работают под управлением метрологически значимого программного обеспечения «M3» (далее - ПО).
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 7 «Инструкции по работе с КИМ» в «Машины координатноизмерительные SPARK. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г.№ 472;
«Стандарт предприятия. Машины координатно-измерительные SPARK».
ПравообладательInnovalia Metrology, Испания
Юридический адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Изготовитель
Innovalia Metrology, ИспанияАдрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E- mail: trimek@trimek.com
Web-сайт: www.trimek.com
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Innovalia Metrology, ИспанияЮридический адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain
Телефон: +34 945 430 718
Факс: +44 (0131) 440-75-01
E-mail: trimek@trimek.com
Web-сайт: www.trimek.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструктивно КИМ являются машинами портального типа с подвижным порталом. КИМ состоят из станины, предметного стола, демпфирующих опор измерительного стола, траверсы и пиноли, выполненных из гранита для обеспечения одинакового коэффициента температурного расширения по всем осям. Направляющие по оси X, по которой перемещается портал, встроены непосредственно в станину и закрыты защитным чехлом. Траверса, по которой перемещается ползун с пинолью, является направляющей по оси Y. Уравновешивание перемещающейся по оси Z пиноли происходит с помощью управляемого пневматического цилиндра, что обеспечивает малую инертность при остановке пиноли. Перемещения подвижных частей КИМ осуществляются на воздушных подшипниках с помощью ременной фрикционной передачи. Три направляющие образуют декартову систему координат X, Y, Z. В зависимости от требований заказчика КИМ могут комплектоваться измерительными головами REVO-2, PH10MQ Plus, PH10M Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP7M, TP20, TP200, SP25M или лазерные сканеры Optiscan D1015, Optiscan D1040, Optiscan D1080.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном при помощи пульта управления. В обеспечения, установленного на могут комплектоваться системой
режиме управления перемещение головки осуществляется
автоматическом режиме - с помощью программного компьютер, по заранее составленной программе.
По дополнительному заказу потребителя КИМ температурной компенсации.
Машины координатно-измерительные SPARK выпускаются в тридцати девяти модификациях: SPARK 06.05.05, SPARK 08.07.05, SPARK 08.07.07, SPARK 10.07.05, SPARK 10.07.07, SPARK 10.08.07, SPARK 10.07.10, SPARK 10.10.05, SPARK 10.10.07, SPARK 10.10.10, SPARK 12.10.05, SPARK 12.10.07, SPARK 12.10.10, SPARK 14.10.05, SPARK 14.10.07, SPARK 14.10.10, SPARK 14.12.10, SPARK 16.10.05, SPARK 16.10.07, SPARK 16.10.10, SPARK 16.12.10, SPARK 20.10.07, SPARK 20.10.10, SPARK 20.12.10, SPARK 25.10.10, SPARK 25.12.10, SPARK 25.15.10, SPARK 25.15.13, SPARK 25.20.15, SPARK 30.10.10, SPARK 30.12.10, SPARK 30.15.10, SPARK 30.15.13, SPARK 30.20.15, SPARK 40.10.10, SPARK 40.12.10, SPARK 40.15.10, SPARK
40.15.13, SPARK 40.20.15, отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на передней поверхности корпуса КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.

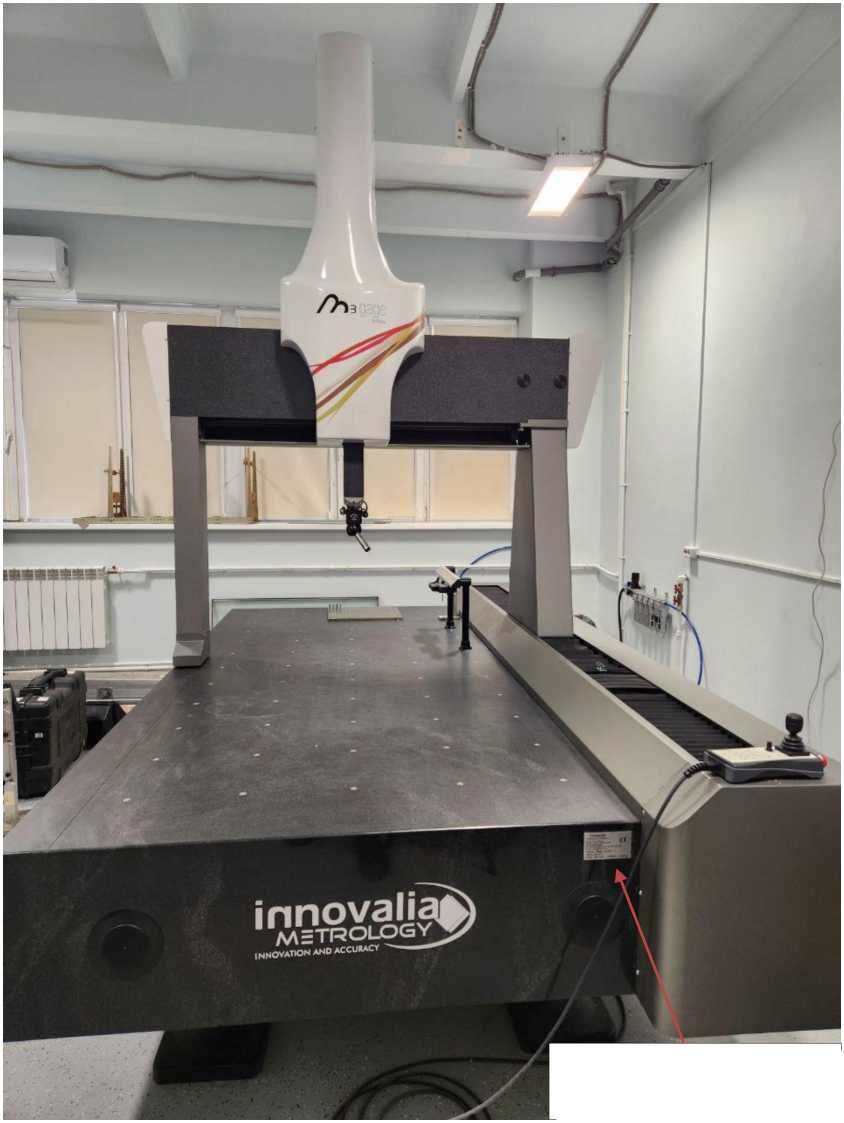

Общий вид машин координатно-измерительных SPARK представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

Рисунок 1 - Общий вид машин координатно-измерительных SPARK
Место нанесения заводского номера
* ^Qtrology^Z«^еоУАЛОн МО Ассиймсг
Comin I ■ / ..
Islarra In'lustri-11 ! ••'•it ■ . i IH;’.; -'Ul--'.
0113S ALAVA
Tel +34 345 430 713 f3:x ‘+7 4-4.S 130 3/3 e-mail mfoAiJinnovali.a-inc-tr+ilogy i.om
Место расположения заводского номера
MODEL: SPARK 16.10.10
SERIAL N": 2767 ◄----
Рисунок 2 - Общий вид маркировочной таблички
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
SPARK |
1 шт. |
|
Пульт управления КИМ |
- |
1 шт. |
|
Набор контактных датчиков |
- |
1 компл. |
|
Шкаф управления |
- |
1 шт. |
|
Лазерный сканер* |
- |
По заказу |
|
Система температурной компенсации * |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
Сфера |
- |
1 шт. |
|
Примечание:* - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики КИМ
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||
|
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M |
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 | |||||||
|
Измерительная голова REVO-2 | |||||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
SPARK 06.05.05 |
600 |
500 |
500 |
±(4,1+2,3L/1000) |
±4,1 |
±(2,1+2,3L/1000) |
±2,1 |
±(1,6+2,3L/1000) |
±1,6 |
|
SPARK 08.07.05 |
800 |
700 |
500 |
±(4,4+2,4L/1000) |
±4,4 |
±(2,2+2,4L/1000) |
±2,2 |
±(1,7+2,4L/1000) |
±1,7 |
|
SPARK 08.07.07 |
800 |
700 |
700 |
±(4,6+2,5L/1000) |
±4,6 |
±(2,3+2,5L/1000) |
±2,3 |
±(1,8+2,5L/1000) |
±1,8 |
|
SPARK 10.07.05 |
1000 |
700 |
500 |
±(4,4+2,4L/1000) |
±4,4 |
±(2,2+2,4L/1000) |
±2,2 |
±(1,7+2,4L/1000) |
±1,7 |
|
SPARK 10.07.07 |
1000 |
700 |
700 |
±(4,6+2,5L/1000) |
±4,6 |
±(2,3+2,5L/1000) |
±2,3 |
±(1,8+2,5L/1000) |
±1,8 |
|
SPARK 10.08.07 |
1000 |
800 |
700 |
±(4,6+2,5L/1000) |
±4,6 |
±(2,3+2,5L/1000) |
±2,3 |
±(1,8+2,5L/1000) |
±1,8 |
|
SPARK 10.07.10 |
1000 |
700 |
1000 |
±(4,6+2,7L/1000) |
±4,6 |
±(2,3+2,7L/1000) |
±2,3 |
±(1,8+2,7L/1000) |
±1,8 |
|
SPARK 10.10.05 |
1000 |
1000 |
500 |
±(4,4+2,5L/1000) |
±4,4 |
±(2,2+2,5L/1000) |
±2,2 |
±(1,7+2,5L/1000) |
±1,7 |
|
SPARK 10.10.07 |
1000 |
1000 |
700 |
±(4,6+2,6L/1000) |
±4,6 |
±(2,3+2,6L/1000) |
±2,3 |
±(1,8+2,6L/1000) |
±1,8 |
|
SPARK 10.10.10 |
1000 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 12.10.05 |
1200 |
1000 |
500 |
±(4,4+2,5L/1000) |
±4,4 |
±(2,2+2,5L/1000) |
±2,2 |
±(1,7+2,5L/1000) |
±1,7 |
|
SPARK 12.10.07 |
1200 |
1000 |
700 |
±(4,6+2,6L/1000) |
±4,6 |
±(2,3+2,6L/1000) |
±2,3 |
±(1,8+2,6L/1000) |
±1,8 |
|
SPARK 12.10.10 |
1200 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 14.10.05 |
1400 |
1000 |
500 |
±(4,4+2,5L/1000) |
±4,4 |
±(2,2+2,5L/1000) |
±2,2 |
±(1,7+2,5L/1000) |
±1,7 |
|
SPARK 14.10.07 |
1400 |
1000 |
700 |
±(4,6+2,6L/1000) |
±4,6 |
±(2,3+2,6L/1000) |
±2,3 |
±(1,8+2,6L/1000) |
±1,8 |
|
SPARK 14.10.10 |
1400 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 14.12.10 |
1400 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 16.10.05 |
1600 |
1000 |
500 |
±(4,4+2,5L/1000) |
±4,4 |
±(2,2+2,5L/1000) |
±2,2 |
±(1,7+2,5L/1000) |
±1,7 |
|
SPARK 16.10.07 |
1600 |
1000 |
700 |
±(4,6+2,6L/1000) |
±4,6 |
±(2,3+2,6L/1000) |
±2,3 |
±(1,8+2,6L/1000) |
±1,8 |
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм ( |
L - измеряемая длина в мм) | ||||||
|
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP7M |
Измерительная голова PH10MQ Plus/PH10M Plus с контактным датчиком TP20/TP200 |
Измерительная голова PH20 | |||||||
|
Измерительная голова REVO-2 | |||||||||
|
Ось X |
Ось Y |
Ось Z |
MPEЕ |
MPEp |
MPEЕ |
MPEp |
MPEe |
MPEp | |
|
SPARK 16.10.10 |
1600 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 16.12.10 |
1600 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 20.10.07 |
2000 |
1000 |
700 |
±(4,6+2,6L/1000) |
±4,6 |
±(2,3+2,6L/1000) |
±2,3 |
±(1,8+2,6L/1000) |
±1,8 |
|
SPARK 20.10.10 |
2000 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 20.12.10 |
2000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 25.10.10 |
2500 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 25.12.10 |
2500 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 25.15.10 |
2500 |
1500 |
1000 |
±(5,4+3,1L/1000) |
±5,4 |
±(2,4+3,1L/1000) |
±2,4 |
±(2,1+3,1L/1000) |
±2,1 |
|
SPARK 25.15.13 |
2500 |
1500 |
1300 |
±(5,9+3,5L/1000) |
±5,9 |
±(3,0+3,5L/1000) |
±3,0 |
±(2,3+3,5L/1000) |
±2,3 |
|
SPARK 25.20.15 |
2500 |
2000 |
1500 |
±(6,9+4,1L/1000) |
±6,9 |
±(3,5+4,1L/1000) |
±3,5 |
±(2,7+4,1L/1000) |
±2,7 |
|
SPARK 30.10.10 |
3000 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 30.12.10 |
3000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 30.15.10 |
3000 |
1500 |
1000 |
±(5,4+3,1L/1000) |
±5,4 |
±(2,7+3,1L/1000) |
±2,7 |
±(2,1+3,1L/1000) |
±2,1 |
|
SPARK 30.15.13 |
3000 |
1500 |
1300 |
±(5,9+3,5L/1000) |
±5,9 |
±(3,0+3,5L/1000) |
±3,0 |
±(2,3+3,5L/1000) |
±2,3 |
|
SPARK 30.20.15 |
3000 |
2000 |
1500 |
±(6,9+4,1L/1000) |
±6,9 |
±(3,5+4,1L/1000) |
±3,5 |
±(2,7+4,1L/1000) |
±2,7 |
|
SPARK 40.10.10 |
4000 |
1000 |
1000 |
±(4,6+2,8L/1000) |
±4,6 |
±(2,3+2,8L/1000) |
±2,3 |
±(1,8+2,8L/1000) |
±1,8 |
|
SPARK 40.12.10 |
4000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(2,4+2,9L/1000) |
±2,4 |
±(1,9+2,9L/1000) |
±1,9 |
|
SPARK 40.15.10 |
4000 |
1500 |
1000 |
±(5,4+3,1L/1000) |
±5,4 |
±(2,7+3,1L/1000) |
±2,7 |
±(2,1+3,1L/1000) |
±2,1 |
|
SPARK 40.15.13 |
4000 |
1500 |
1300 |
±(5,9+3,5L/1000) |
±5,9 |
±(3,0+3,5L/1000) |
±3,0 |
±(2,3+3,5L/1000) |
±2,3 |
|
SPARK 40.20.15 |
4000 |
2000 |
1500 |
±(6,9+4,1L/1000) |
±6,9 |
±(3,5+4,1L/1000) |
±3,5 |
±(2,7+4,1L/1000) |
±2,7 |
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||
|
Измерительная голова PH10MQ Plus/PH10M c контактным датчиком SP25M |
Контактный датчик SP80 | ||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp | |
|
SPARK 06.05.05 |
600 |
500 |
500 |
±(1,6+2,3L/1000) |
±1,6 |
±(1,2+2,3L/1000) |
±1,2 |
|
SPARK 08.07.05 |
800 |
700 |
500 |
±(1,7+2,4L/1000) |
±1,7 |
±(1,3+2,4L/1000) |
±1,3 |
|
SPARK 08.07.07 |
800 |
700 |
700 |
±(1,8+2,5L/1000) |
±1,8 |
±(1,4+2,5L/1000) |
±1,4 |
|
SPARK 10.07.05 |
1000 |
700 |
500 |
±(1,7+2,4L/1000) |
±1,7 |
±(1,3+2,4L/1000) |
±1,3 |
|
SPARK 10.07.07 |
1000 |
700 |
700 |
±(1,8+2,5L/1000) |
±1,8 |
±(1,4+2,5L/1000) |
±1,4 |
|
SPARK 10.08.07 |
1000 |
800 |
700 |
±(1,8+2,5L/1000) |
±1,8 |
±(1,4+2,5L/1000) |
±1,4 |
|
SPARK 10.07.10 |
1000 |
700 |
1000 |
±(1,8+2,7L/1000) |
±1,8 |
±(1,4+2,7L/1000) |
±1,4 |
|
SPARK 10.10.05 |
1000 |
1000 |
500 |
±(1,7+2,5L/1000) |
±1,7 |
±(1,3+2,5L/1000) |
±1,3 |
|
SPARK 10.10.07 |
1000 |
1000 |
700 |
±(1,8+2,6L/1000) |
±1,8 |
±(1,4+2,6L/1000) |
±1,4 |
|
SPARK 10.10.10 |
1000 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 12.10.05 |
1200 |
1000 |
500 |
±(1,7+2,5L/1000) |
±1,7 |
±(1,3+2,5L/1000) |
±1,3 |
|
SPARK 12.10.07 |
1200 |
1000 |
700 |
±(1,8+2,6L/1000) |
±1,8 |
±(1,4+2,6L/1000) |
±1,4 |
|
SPARK 12.10.10 |
1200 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 14.10.05 |
1400 |
1000 |
500 |
±(1,7+2,5L/1000) |
±1,7 |
±(1,3+2,5L/1000) |
±1,3 |
|
SPARK 14.10.07 |
1400 |
1000 |
700 |
±(1,8+2,6L/1000) |
±1,8 |
±(1,4+2,6L/1000) |
±1,4 |
|
SPARK 14.10.10 |
1400 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 14.12.10 |
1400 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 16.10.05 |
1600 |
1000 |
500 |
±(1,7+2,5L/1000) |
±1,7 |
±(1,3+2,5L/1000) |
±1,3 |
|
SPARK 16.10.07 |
1600 |
1000 |
700 |
±(1,8+2,6L/1000) |
±1,8 |
±(1,4+2,6L/1000) |
±1,4 |
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||
|
Измерительная голова PH10MQ Plus/PH10M c контактным датчиком SP25M |
Контактный датчик SP80 | ||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp | |
|
SPARK 16.10.10 |
1600 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 16.12.10 |
1600 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 20.10.07 |
2000 |
1000 |
700 |
±(1,8+2,6L/1000) |
±1,8 |
±(1,4+2,6L/1000) |
±1,4 |
|
SPARK 20.10.10 |
2000 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 20.12.10 |
2000 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 25.10.10 |
2500 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 25.12.10 |
2500 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 25.15.10 |
2500 |
1500 |
1000 |
±(2,1+3,1L/1000) |
±2,1 |
±(1,7+3,1L/1000) |
±1,7 |
|
SPARK 25.15.13 |
2500 |
1500 |
1300 |
±(2,3+3,5L/1000) |
±2,3 |
±(1,9+3,5L/1000) |
±1,9 |
|
SPARK 25.20.15 |
2500 |
2000 |
1500 |
±(2,7+4,1L/1000) |
±2,7 |
±(2,3+4,1L/1000) |
±2,3 |
|
SPARK 30.10.10 |
3000 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 30.12.10 |
3000 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 30.15.10 |
3000 |
1500 |
1000 |
±(2,1+3,1L/1000) |
±2,1 |
±(1,7+3,1L/1000) |
±1,7 |
|
SPARK 30.15.13 |
3000 |
1500 |
1300 |
±(2,3+3,5L/1000) |
±2,3 |
±(1,9+3,5L/1000) |
±1,9 |
|
SPARK 30.20.15 |
3000 |
2000 |
1500 |
±(2,7+4,1L/1000) |
±2,7 |
±(2,3+4,1L/1000) |
±2,3 |
|
SPARK 40.10.10 |
4000 |
1000 |
1000 |
±(1,8+2,8L/1000) |
±1,8 |
±(1,4+2,8L/1000) |
±1,4 |
|
SPARK 40.12.10 |
4000 |
1200 |
1000 |
±(1,9+2,9L/1000) |
±1,9 |
±(1,5+2,9L/1000) |
±1,5 |
|
SPARK 40.15.10 |
4000 |
1500 |
1000 |
±(2,1+3,1L/1000) |
±2,1 |
±(1,7+3,1L/1000) |
±1,7 |
|
SPARK 40.15.13 |
4000 |
1500 |
1300 |
±(2,3+3,5L/1000) |
±2,3 |
±(1,9+3,5L/1000) |
±1,9 |
|
SPARK 40.20.15 |
4000 |
2000 |
1500 |
±(2,7+4,1L/1000) |
±2,7 |
±(2,3+4,1L/1000) |
±2,3 |
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||||
|
Лазерный сканер Optiscan D1015 |
Лазерный сканер Optiscan D1040 |
Лазерный сканер Optiscan D1080 | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
SPARK 06.05.05 |
600 |
500 |
500 |
±(4,6+2,3L/1000) |
±4,6 |
±(6,6+2,3L/1000) |
±6,6 |
±(14,6+2,3L/1000) |
±14,6 |
|
SPARK 08.07.05 |
800 |
700 |
500 |
±(4,7+2,4L/1000) |
±4,7 |
±(6,7+2,4L/1000) |
±6,7 |
±(14,7+2,4L/1000) |
±14,7 |
|
SPARK 08.07.07 |
800 |
700 |
700 |
±(4,8+2,5L/1000) |
±4,8 |
±(6,8+2,5L/1000) |
±6,8 |
±(14,8+2,5L/1000) |
±14,8 |
|
SPARK 10.07.05 |
1000 |
700 |
500 |
±(4,7+2,4L/1000) |
±4,7 |
±(6,7+2,4L/1000) |
±6,7 |
±(14,7+2,4L/1000) |
±14,7 |
|
SPARK 10.07.07 |
1000 |
700 |
700 |
±(4,8+2,5L/1000) |
±4,8 |
±(6,8+2,5L/1000) |
±6,8 |
±(14,8+2,5L/1000) |
±14,8 |
|
SPARK 10.08.07 |
1000 |
800 |
700 |
±(4,8+2,5L/1000) |
±4,8 |
±(6,8+2,5L/1000) |
±6,8 |
±(14,8+2,5L/1000) |
±14,8 |
|
SPARK 10.07.10 |
1000 |
700 |
1000 |
±(4,8+2,7L/1000) |
±4,8 |
±(6,8+2,7L/1000) |
±6,8 |
±(14,8+2,7L/1000) |
±14,8 |
|
SPARK 10.10.05 |
1000 |
1000 |
500 |
±(4,7+2,5L/1000) |
±4,7 |
±(6,7+2,5L/1000) |
±6,7 |
±(14,7+2,5L/1000) |
±14,7 |
|
SPARK 10.10.07 |
1000 |
1000 |
700 |
±(4,8+2,6L/1000) |
±4,8 |
±(6,8+2,6L/1000) |
±6,8 |
±(14,8+2,6L/1000) |
±14,8 |
|
SPARK 10.10.10 |
1000 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 12.10.05 |
1200 |
1000 |
500 |
±(4,7+2,5L/1000) |
±4,7 |
±(6,7+2,5L/1000) |
±6,7 |
±(14,7+2,5L/1000) |
±14,7 |
|
SPARK 12.10.07 |
1200 |
1000 |
700 |
±(4,8+2,6L/1000) |
±4,8 |
±(6,8+2,6L/1000) |
±6,8 |
±(14,8+2,6L/1000) |
±14,8 |
|
SPARK 12.10.10 |
1200 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 14.10.05 |
1400 |
1000 |
500 |
±(4,7+2,5L/1000) |
±4,7 |
±(6,7+2,5L/1000) |
±6,7 |
±(14,7+2,5L/1000) |
±14,7 |
|
SPARK 14.10.07 |
1400 |
1000 |
700 |
±(4,8+2,6L/1000) |
±4,8 |
±(6,8+2,6L/1000) |
±6,8 |
±(14,8+2,6L/1000) |
±14,8 |
|
SPARK 14.10.10 |
1400 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 14.12.10 |
1400 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 16.10.05 |
1600 |
1000 |
500 |
±(4,7+2,5L/1000) |
±4,7 |
±(6,7+2,5L/1000) |
±6,7 |
±(14,7+2,5L/1000) |
±14,7 |
|
SPARK 16.10.07 |
1600 |
1000 |
700 |
±(4,8+2,6L/1000) |
±4,8 |
±(6,8+2,6L/1000) |
±6,8 |
±(14,8+2,6L/1000) |
±14,8 |
|
SPARK 16.10.10 |
1600 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
8 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
Примечание: * - при температуре окружающего воздуха от +
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мкм (•L - измеряемая длина в мм) | |||||||
|
Лазерный сканер Optiscan D1015 |
Лазерный сканер Optiscan D1040 |
Лазерный сканер Optiscan D1080 | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
SPARK 16.12.10 |
1600 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 20.10.07 |
2000 |
1000 |
700 |
±(4,8+2,6L/1000) |
±4,8 |
±(6,8+2,6L/1000) |
±6,8 |
±(14,8+2,6L/1000) |
±14,8 |
|
SPARK 20.10.10 |
2000 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 20.12.10 |
2000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 25.10.10 |
2500 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 25.12.10 |
2500 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 25.15.10 |
2500 |
1500 |
1000 |
±(5,1+3,1L/1000) |
±5,1 |
±(7,1+3,1L/1000) |
±7,1 |
±(15,1+3,1L/1000) |
±15,1 |
|
SPARK 25.15.13 |
2500 |
1500 |
1300 |
±(5,3+3,5L/1000) |
±5,3 |
±(7,3+3,5L/1000) |
±7,3 |
±(15,3+3,5L/1000) |
±15,3 |
|
SPARK 25.20.15 |
2500 |
2000 |
1500 |
±(5,7+4,1L/1000) |
±5,7 |
±(7,7+4,1L/1000) |
±7,7 |
±(15,7+4,1L/1000) |
±15,7 |
|
SPARK 30.10.10 |
3000 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 30.12.10 |
3000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 30.15.10 |
3000 |
1500 |
1000 |
±(5,1+3,1L/1000) |
±5,1 |
±(7,1+3,1L/1000) |
±7,1 |
±(15,1+3,1L/1000) |
±15,1 |
|
SPARK 30.15.13 |
3000 |
1500 |
1300 |
±(5,3+3,5L/1000) |
±5,3 |
±(7,3+3,5L/1000) |
±7,3 |
±(15,3+3,5L/1000) |
±15,3 |
|
SPARK 30.20.15 |
3000 |
2000 |
1500 |
±(5,7+4,1L/1000) |
±5,7 |
±(7,7+4,1L/1000) |
±7,7 |
±(15,7+4,1L/1000) |
±15,7 |
|
SPARK 40.10.10 |
4000 |
1000 |
1000 |
±(4,8+2,8L/1000) |
±4,8 |
±(6,8+2,8L/1000) |
±6,8 |
±(14,8+2,8L/1000) |
±14,8 |
|
SPARK 40.12.10 |
4000 |
1200 |
1000 |
±(4,9+2,9L/1000) |
±4,9 |
±(6,9+2,9L/1000) |
±6,9 |
±(14,9+2,9L/1000) |
±14,9 |
|
SPARK 40.15.10 |
4000 |
1500 |
1000 |
±(5,1+3,1L/1000) |
±5,1 |
±(7,1+3,1L/1000) |
±7,1 |
±(15,1+3,1L/1000) |
±15,1 |
|
SPARK 40.15.13 |
4000 |
1500 |
1300 |
±(5,3+3,5L/1000) |
±5,3 |
±(7,3+3,5L/1000) |
±7,3 |
±(15,3+3,5L/1000) |
±15,3 |
|
SPARK 40.20.15 |
4000 |
2000 |
1500 |
±(5,7+4,1L/1000) |
±5,7 |
±(7,7+4,1L/1000) |
±7,7 |
±(15,7+4,1L/1000) |
±15,7 |
8 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;
Примечание: * - при температуре окружающего воздуха от +
MPEE - абсолютная погрешность измерений длины (пространственных измерений);
MPEp - абсолютная погрешность измерительной головки/датчика.
Таблица 5 -Основные технические характеристики
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | |||
|
SPARK 06.05.05 |
1455 |
1252 |
2575 |
1040 |
800 |
|
SPARK 08.07.05 |
1745 |
1555 |
2575 |
1550 |
1350 |
|
SPARK 08.07.07 |
1745 |
1555 |
2575 |
1600 |
1350 |
|
SPARK 10.07.05 |
2035 |
1555 |
2575 |
2060 |
1900 |
|
SPARK 10.07.07 |
2035 |
1555 |
2975 |
2075 |
1900 |
|
SPARK 10.08.07 |
2035 |
1655 |
2975 |
2150 |
1900 |
|
SPARK 10.07.10 |
2035 |
1555 |
3575 |
2100 |
1900 |
|
SPARK 10.10.05 |
2035 |
1855 |
2575 |
2250 |
1900 |
|
SPARK 10.10.07 |
2035 |
1855 |
2975 |
2270 |
1900 |
|
SPARK 10.10.10 |
2035 |
1855 |
3575 |
2290 |
1900 |
|
SPARK 12.10.05 |
2235 |
1855 |
2575 |
2760 |
3400 |
|
SPARK 12.10.07 |
2235 |
1855 |
2975 |
2775 |
3400 |
|
SPARK 12.10.10 |
2235 |
1855 |
3575 |
2800 |
3400 |
|
SPARK 14.10.05 |
2435 |
1855 |
2575 |
3270 |
3400 |
|
SPARK 14.10.07 |
2435 |
1855 |
2975 |
3280 |
3400 |
|
SPARK 14.10.10 |
2435 |
1855 |
3575 |
3310 |
3400 |
|
SPARK 14.12.10 |
2435 |
2055 |
3575 |
4130 |
3600 |
|
SPARK 16.10.05 |
2635 |
1855 |
2650 |
3775 |
3400 |
|
SPARK 16.10.07 |
2635 |
1855 |
3050 |
3790 |
3400 |
|
SPARK 16.10.10 |
2635 |
1855 |
3650 |
3815 |
3400 |
|
SPARK 16.12.10 |
2635 |
2055 |
3650 |
4850 |
4100 |
|
SPARK 20.10.07 |
3035 |
1855 |
3050 |
4360 |
4200 |
|
SPARK 20.10.10 |
3035 |
1855 |
3650 |
4390 |
4200 |
|
SPARK 20.12.10 |
3035 |
2055 |
3650 |
5215 |
4400 |
|
SPARK 25.10.10 |
3535 |
1855 |
3700 |
5790 |
5150 |
|
SPARK 25.12.10 |
3535 |
2055 |
3700 |
6830 |
5250 |
|
SPARK 25.15.10 |
3535 |
2445 |
3750 |
8950 |
5250 |
|
SPARK 25.15.13 |
3535 |
2445 |
4100 |
9100 |
5250 |
|
SPARK 25.20.15 |
3535 |
2945 |
4750 |
10310 |
5250 |
|
SPARK 30.10.10 |
4035 |
1855 |
3700 |
7190 |
6100 |
|
SPARK 30.12.10 |
4035 |
2055 |
3700 |
8450 |
6100 |
|
SPARK 30.15.10 |
4490 |
2445 |
3750 |
10565 |
6100 |
|
SPARK 30.15.13 |
4490 |
2445 |
4100 |
10720 |
6100 |
|
SPARK 30.20.15 |
4490 |
2945 |
4750 |
12400 |
6100 |
|
SPARK 40.10.10 |
5775 |
1855 |
3700 |
9990 |
6100 |
|
SPARK 40.12.10 |
5775 |
2055 |
3700 |
11700 |
6100 |
|
SPARK 40.15.10 |
5775 |
2445 |
3750 |
13800 |
6100 |
|
SPARK 40.15.13 |
5775 |
2445 |
4100 |
14000 |
6100 |
|
SPARK 40.20.15 |
5775 |
2945 |
4750 |
16500 |
6100 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +15 до +35 |
|
Допускаемое изменение температуры, °С, не более, в течение 1 ч |
1,0 |
|
Температурный градиент по объему, °С на метр |
1,0 |
|
Относительная влажность воздуха, % |
от 25 до 85 |
|
Напряжение питания переменного тока, В |
220±22/110±11 |
|
Частота переменного тока, Гц |
50±2,5/60±3 |
