Номер по Госреестру СИ: 95961-25
95961-25 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП
()
Назначение средства измерений:
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП (далее по тексту - каналы измерительные АСУТП) предназначены для измерений силы и напряжения постоянного электрического тока, относительного сопротивления датчиков потенциометрического типа, электрического сопротивления постоянному электрическому току, частоты переменного электрического тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации о параметрах изделий на сооружении №1 испытательно-заправочного комплекса АО «Красмаш».

Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП
Рисунок № 1

Внешний вид.
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) каналов измерительных АСУТП включает в себя следующие компоненты:
-
- конфигуратор информационно-управляющих систем v.1.0.1;
-
- динамически загружаемая библиотека функций для преобразования информации StdCalibrations.SO.
Программа конфигуратор информационно-управляющих систем предназначена для формирования и ведения базы технологической информации информационно-управляющей системы (профиля системы) в соответствии с её аппаратной конфигурацией.
Динамически загружаемая библиотека StdCalibrations.SO предназначена для преобразования информации АСУТП.
К метрологически значимой части программного обеспечения относится динамически загружаемая библиотека StdCalibrations.SO. Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики каналов измерительных АСУТП нормированы с учетом метрологически значимой части ПО.
Уровень защиты ПО каналов измерительных АСУТП от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО каналов измерительных АСУТП приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
БСЖК.731.00.10.20-01 12 1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
F0C7040E5F54BFB60906CF3F9325F773 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Лист № 4
Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации на каналы измерительные АСУТП печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Описание и работа АСУТП» руководства по эксплуатации БСЖК.421413.158.000 РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ПравообладательГосударственная корпорация по космической деятельности «Роскосмос» (Госкорпорация «Роскосмос»)
ИНН: 7702388027
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2
Телефон: +7 (495) 631-98-88 Факс: +7 (495) 631-90-00 E-mail: info@roscosmos.ru
Web-сайт: www.roscosmos.ru
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Телефоны: +7 (496) 546-33-21, (495) 786-22-77 Факс: +7 (496) 546-76-98
E-mail: mail@nic-rkp.ru
Web-сайт: www.nic-rkp.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Государственная корпорация по космической деятельности «Роскосмос» (Госкорпорация «Роскосмос»)ИНН: 7702388027
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2
Телефон: +7 (495) 631-98-88 Факс: +7 (495) 631-90-00 E-mail: info@roscosmos.ru
Web-сайт: www.roscosmos.ru
Принцип действия каналов измерительных АСУТП основан на преобразовании аналоговых электрических сигналов (сопротивления постоянному току, напряжения и силы постоянного тока) первичных преобразователей в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования, а также частоты переменного тока датчиков расходов и чисел оборотов с помощью быстродействующих 32 разрядных преобразователей контроллера в цифровой код для регистрации, обработки и визуального отображения информации в ПЭВМ АРМ.
Конструктивно каналы измерительные АСУТП смонтированы в 4 электротехнических стойках, где расположены следующие компоненты:
-
- измерительные преобразователи АЧП3.М-01, АЧП5-02.Ех, АЧП5-04.Ех, АЧП5-17.Ех, АЧП6-Ех, АЧП6-04.Ех, АЧП6-06.Ех, АП6-03, БИЗ-06, ПО1-М-01.Ех, ПСЧК;
-
- связные модули СМ2;
-
- модули связи с контроллером ЕС-МСКЧ и МСЧК6;
-
- модули распределения сигналов МРС1-02 и МРС2;
-
- контроллеры управления и регистрации типа СИКОН-СМ1 и СИКОН-М3.30, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ АРМ с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид стоек и шкафов управления АСУТП, в которых размещены каналы измерительные АСУТП, приведен на рисунках 1 и 2. Заводской номер 158/2024 в формате числового кода типографским способом указывается в паспорте и на информационных табличках размещенных на электротехнических шкафах. Места нанесения заводского номера указаны на рисунке 1. Информационная табличка представлена на рисунке 3. Защита от несанкционированного доступа к каналам измерительным АСУТП предусмотрена в виде специальных замков на дверях шкафов управления АСУТП, запираемых ключами.
Полный перечень измерительных каналов приводится в паспорте на каналы измерительные АСУТП. Состав и метрологические характеристики каналов измерительных АСУТП приведены в таблице 2. Общее количество каналов измерительных - 319.
Места нанесения заводского номера
Рисунок 2 - Общий вид сзади

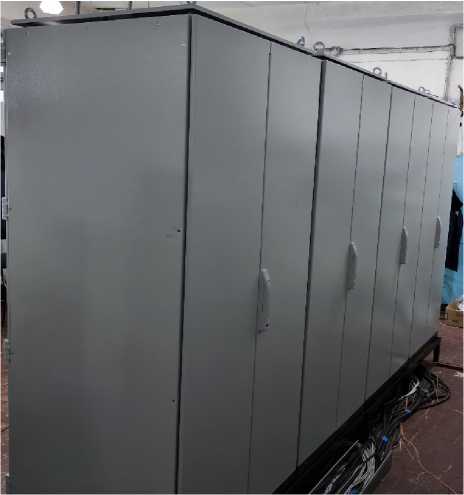

Рисунок 1 - Общий вид спереди: стойка управления системы ПАЗ (слева), шкафы управления №2 и №1 системы СУИ (в центре) и шкаф управления системы СУС (справа)
Рисунок 3 - Информационная табличка стойки системы ПАЗ
Пломбирование стоек и шкафов каналов измерительных АСУТП не предусмотрено. Нанесение знака поверки на каналы измерительные АСУТП не предусмотрено.
Таблица 2 - Метрологические характеристики каналов измерительных АСУТП
|
Измеряемый параметр |
Диапазон измерений (ДИ) |
Состав измерительного канала (ИК) |
Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации1 |
Количество ИК |
|
1 |
2 |
3 |
4 |
5 |
|
Сила постоянного тока |
от 4 до 20 мА |
АЧП6-04.Ех=> ЕС-МСКЧ=> СИКОН- СМ1 |
Yди = ± 0,30 % |
64 |
|
Сила постоянного тока |
от 4 до 20 мА |
АЧП6-04.Ех=> МРС1-02=>ЕС- МСКЧ=> СИКОН- М3.30 |
Yди = ± 0,30 % |
60 |
|
Сила постоянного тока |
от 4 до 20 мА |
АП6-03=>АЧП6-06.Ex=> МСКЧ6=> СИКОН-СМ1 |
Yди = ± 0,30 % |
4 |
|
Напряжение постоянного тока |
от 0 до 30 В |
АЧП3.М-01=> МРС1-02=>ЕС- МСКЧ=> СИКОН- М3.30 |
Yen = ± 0,30 % |
9 |
|
Напряжение постоянного тока |
от 0 до 30 В |
АЧП3.М-01=> -МСКЧ6=> СИКОН-СМ1 |
Yen = ±0,30 % |
6 |
|
Напряжение постоянного тока |
от минус 200 до 200 мВ |
АЧП5-17.Ех=> МРС1-02=>ЕС- МСКЧ=> СИКОН- М3.30 |
Yди = ± 0,30 % |
24 |
|
Электрическое сопротивление постоянному току |
от 0 до 650 Ом |
АЧП5-04.Ех=> МРС1-02=>ЕС- МСКЧ=> СИКОН- М3.30 |
Yen = ± 0,30 % |
24 |
|
Электрическое сопротивление постоянному току |
от 0 до 100 Ом |
АЧП5-02.Ех=> МСКЧ6=> СИКОН- СМ1 |
Yen = ± 0,30 % |
16 |
|
Электрическое сопротивление постоянному току |
от 0 до 100 Ом |
АЧП5-02.Ех=> МРС1-02=>ЕС- МСКЧ=> СИКОН- М3.30 |
Yen = ± 0,30 % |
24 |
|
Продолжение таблицы 2 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Частота переменного тока |
от 50 до 12000 Гц |
ПО1-М-01.Ех=> СМ2=> СИКОН- М3.30 |
6 = ± 0,5 % |
24 |
|
Частота переменного тока |
от 14000 до 22000 Гц |
МРС2=> ЕС-МСКЧ=> СИКОН- М3.30 |
6 = ± 0,5 % |
48 |
|
Относительное 2 сопротивление |
от 0 до 100 % |
АЧП6.Ех=> МРС1-02=>ЕС-МСКЧ=> СИКОН-М3.30 |
Д = ± 0,30 % |
12 |
|
Относительное 2 сопротивление |
от 0 до 100 % |
БИЗ-06=>АЧП6- 06.Ex=> МСКЧ6=> СИКОН-СМ1 |
Д = ± 0,30 % |
4 |
|
Примечание
Yen - пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений; Yди - пределы допускаемой погрешности, приведенной к диапазону измерений; 6 - пределы допускаемой относительной погрешности; Д - пределы допускаемой абсолютной погрешности.
| ||||
Таблица 3 - Основные технические характеристики каналов измерительных АСУТП
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от +5 до +35 до 80 от 84,0 до 106,7 |
