Сведения о средстве измерений: 96406-25 Система измерений стенда

Номер по Госреестру СИ: 96406-25
96406-25 Система измерений стенда
(В1)

Назначение средства измерений:
Система измерений стенда В1 (далее - СИ В1) предназначена для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты переменного напряжения, сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивлений (ТС), относительного напряжения постоянного тока.

сертификация программного обеспечения
Внешний вид. Система измерений стенда, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений стенда
Рисунок № 1

Общие сведения

Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - 08714fe5-63c1-12cd-a6ac-35889873f187
ID в реестре СИ - 1426903
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

В1,

Производитель

Изготовитель - Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности»
Страна - РОССИЯ
Населенный пункт - 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений стенда (В1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95961-25

Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9)
ОТ
МП
3 года
96406-25

Система измерений стенда, В1
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9)
ОТ
МП
4 года
96906-25

Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3),
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9)
ОТ
МП
4 года
97318-25

Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9)
ОТ
МП
3 года
97317-25

Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока второй ступени РН «Союз-5»АКПИ,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9)
ОТ
МП
3 года

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений стенда (В1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • В1
  • 1 1 0 0 1 1 0

    Стоимость поверки Система измерений стенда (В1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИ В1 состоит из общего и функционального.

    В состав общего ПО (ОПО) входит операционная система Windows10.

    В состав функционального ПО (ФПО) входят:

    • 1. ACTest Cloud - ПО верхнего уровня, которое в реальном масштабе времени выполняет следующие функции:

    • - конфигурирование системы измерений;

    • - ведение базы данных устройств;

    • - управление основными функциями системы.

    • 2. ACTest Platform - ПО нижнего уровня, которое в реальном масштабе времени выполняет следующие функции:

    • - непрерывный прием измеренных данных от всех измерительных модулей;

    • - связь с ПО верхнего уровня (передача измеренных данных);

    • - вычисление расчетных параметров в соответствии с заданными формулами и полиномами;

    • - запись измеренных и расчетных данных в файлы;

    • - передачу значений измеренных и расчетных параметров в верхний уровень;

    • - прием и передачу служебно-информационных сообщений.

    • 3. AnalyserEx - ПО верхнего уровня, обеспечивающее возможность вторичной обработки и автоматизированного анализа данных. Данный модуль позволяет решать следующие задачи:

    • - создание и хранение непротиворечивого описания эксперимента;

    • - проведение повторных и дополнительных расчетов, изменение алгоритмов расчетов;

    • - представление данных и промежуточных результатов расчетов;

    • - формирование выходных документов (протоколов).

    • 4. МИТ 8 - ПО, обеспечивающие функционирование ИК BTR_mit:

    • - обладает интерфейсом управления процессом измерений;

    • - осуществляет вычисление расчетных параметров в соответствии с заданными формулами и полиномами

    Для защиты ПО компонентов СИ В1 предусмотрено закрытие дверей электротехнических шкафов на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь. Для доступа к АРМ организована аутентификация пользователей и разграничение прав доступа.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

    Идентификационные данные ФПО приведены в таблицах 1 и 2.

    Таблица 1 - Идентификационные данные ФПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    ACTest Platform

    ACTest Cloud

    Номер версии (идентификацион-ный номер)

    ПО, не ниже

    1.5.3416.77

    1.5.3416.77

    Цифровой идентификатор ПО

    24382EC9CE341B8E864F

    72D9E0BD1E4C352CC8C

    453F21F1F46DAF9F193C

    435404AD73D769A5998C9

    Алгоритм вычисления идентификатора ПО

    SHA1

    SHA1

    Таблица 2 - Идентификационные данные ФПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    AnalyserEx

    МИТ 8

    Номер версии (идентификацион-ный номер)

    ПО, не ниже

    2.1

    2.94

    Цифровой идентификатор ПО

    9733200EFD5D101AFF04

    F38CC75B3A9D01862EAD

    -

    Алгоритм вычисления идентификатора ПО

    SHA1

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на электротехнические шкафы методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 2.3 «Устройство и работа» Руководства по эксплуатации БСЖК.441.6.000289.00.00 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    ТЗ 106.ЛИИС.548.24 Испытания в целях утверждения типа и первичная поверка измерительных каналов ИИС стенда В1.

    Изготовитель


    Федеральное казенное предприятие    «Научно-испытательный    центр
    ракетно-космической промышленности»
    (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Юридический адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru
    Правообладатель
    Федеральное казенное предприятие    «Научно-испытательный    центр
    ракетно-космической промышленности»
    (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Юридический адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Федеральное казенное предприятие    «Научно-испытательный    центр
    ракетно-космической промышленности»
    (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Юридический адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Принцип действия ИК стенда В1 основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей регистрацией, математической обработкой, визуализации, хранения результатов измерений и послесеансной обработки. СИ В1 обеспечивают защиту от потери информации посредством дублирования в основной и дублирующей системах.

    Производство единичное, заводской № 01.

    В состав СИ В1 входят следующие ИК:

    • - ИК силы постоянного тока (192 шт.);

    • - ИК напряжения постоянного тока (64 шт.);

    • - ИК сопротивления постоянному току (24 шт.);

    • - ИК частоты переменного тока (96 шт.);

    • - ИК сигналов от ТП (16 шт.);

    • - ИК сигналов от ТС (80 шт.);

    • - ИК относительного напряжения постоянного тока (16 шт.);

    В СИ В1 также обеспечивается прием дискретных сигналов в виде логических сигналов с уровнями ТТЛ (транзисторно-транзисторная логика).

    Конструктивно СИ В1 строится по магистрально-модульному принципу и состоит из электротехнических шкафов и автоматизированных рабочих мест (АРМ). В СИ В1 реализовано независимое дублирование каждого измерительного параметра с помощью независимых электротехнических шкафов, которые выполняют одинаковые функции. В основном и дублирующем электротехнических шкафах, независимо от друг от друга, осуществляется аналого-цифровое преобразование измеренного значения аналогового сигнала с последующей передачей на соответствующий АРМ (основной или дублирующий).

    СИ В1 выполняет следующие функции:

    • - измерение, регистрацию и первичную обработку аналоговых электрических сигналов;

    • - приём и обработку дискретных сигналов;

    • - отображение значений измеряемых величин или преобразованных параметров;

    • - архивацию результатов измерения и преобразования (хранение данных с возможностью просмотра и анализа);

    • - подключение печатающих устройств для оформления результатов измерений;

    - связь с информационно-управляющей системой (ИУС).

    Заводской номер СИ В1 в виде цифрового обозначения наносится на электротехнический шкаф с помощью маркировочной таблички. Маркировочная табличка располагается в левом верхнем углу внешней стороны двери электротехнического шкафа.

    Максимальное количество ИК СИ В1 с учетом возможности использования резервных каналов - 488. Полный перечень ИК СИ В1 приводится в формуляре.

    Нанесение знака поверки на электротехнические шкафы СИ В1 не предусмотрено.

    Пломбирование электротехнических шкафов СИ В1 не предусмотрено. Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа к электротехническим шкафам - закрытием двери на ключ.

    Общий вид маркировочной таблички с указанием заводского номера и местом нанесения знака утверждения типа представлен на рисунке 1.

    Внешний вид электротехнических шкафов СИ В1 представлен на рисунке 2.

    Система измерений стенд; БСЖК.441.6.000289.00.00 Зав.№ 01

    Место нанесения знака утверждения типа

    Рисунок 1 - Общий вид маркировочной таблички с указанием заводского номера и местом нанесения и знака утверждения типа

    Места расположений маркировочных табличек

    Внешний вид. Система измерений стенда (В1), http://oei-analitika.ru

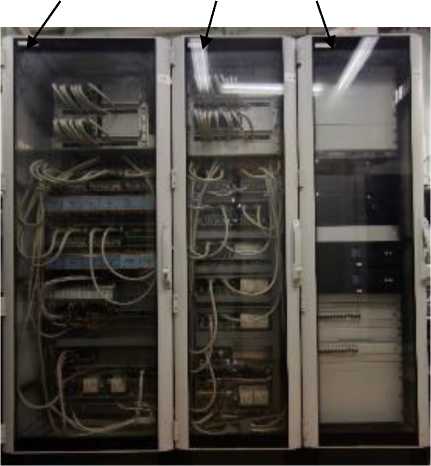

    Рисунок 2 - Внешний вид электротехнических шкафов СИ В1 с указанием мест расположений маркировочных табличек


    Таблица 7 - Комплектность СИ В1

    Наименование

    Обозначение

    Количество, шт.

    Система измерений стенда В1

    СИ В1

    1

    Руководство по эксплуатации

    БСЖК.441.6.000289.00.00 РЭ

    1

    Формуляр

    БСЖК.441.6.000289.00.00 ФО

    1

    «ГСИ. Система измерений стенда В1 (СИ В1). Методика поверки»

    -

    1


    СИ В1приведены в таблицах 3 - 6.

    Таблица 3 - Метрологические характеристики СИ В1

    Наименование ИК

    Диапазон входного сигнала

    Диапазон индикации контролируемого параметра

    Пределы допускаемой погрешности

    1

    2

    3

    4

    ИК силы постоянного тока основные и дублирующие (BPI, BPI_d)

    от 4 до 20 мА

    от 4 до 20 мА

    ± 0,15 % от диапазона измерений (ДИ) для частоты дискретизации (ЧД) 100 Гц

    ± 0,3 % от ДИ для ЧД 1000 Гц

    таблицы 3

    Наименование ИК

    Диапазон входного сигнала

    Диапазон индикации контролируемого параметра

    Пределы допускаемой погрешности

    1

    2

    3

    4

    ИК напряжения постоянного тока основные и дублирующие (BU, BU d)

    от -10 до +10 В

    от -10 до +10 В

    ± 0,1 % от ДИ для ЧД

    100 Гц

    ИК сопротивления постоянному току основные и дублирующие (BTR, BTR_d) 1

    от 2,093 до

    20 Ом

    от -259,35 до -234,731 °С

    ± 0,015 Ом для ЧД 10 Гц

    от 10 до 200 Ом

    от -243,692 до -146,304 °С

    ± 0,03 Ом для ЧД 10 Гц

    ± 0,05 Ом для ЧД 100 Гц

    от 10 до

    847,122 Ом

    от -243,692 до +179,85 °С

    ± 0,15 Ом для ЧД 10 Гц

    ± 0,3 Ом для ЧД 100 Гц

    ИК частоты переменного тока основные и дублирующие

    (BQ, BQ d)

    от 60 до 2000 Гц

    от 60 до 2000 Гц

    ± 0,1 % от ДИ для ЧД 10 Гц

    от 200 до

    2000 Гц

    от 200 до

    2000 Гц

    ± 1 % от ДИ для ЧД 100 Гц

    ИК относительного напряжения постоянного тока, соответствующего значениям измеряемого параметра в % (BPp, BPp d)

    от 0 до 5 В

    от 0 % до 100 %

    ± 0,1 % от ДИ для ЧД 100 Гц

    ИК сопротивления постоянному току (BTR mit)

    Согласно таблице 4

    ИК Напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрически ми преобразователями (К, L, A-1, A-2, A3)

    (BTt, BTt d)

    от -9,488 до +66,466 мВ

    от -200 °С до +800 °С (тип L)

    ± 0,15 мВ для ЧД 10 Гц и 100 Гц

    от -6,404 до

    +52,41 мВ

    от -250 °С до +1300 °С (тип K)

    от 0 до +33,64 мВ

    от 0 °С до +2500 °С (тип А-1)

    от 0 до +27,232 мВ

    от 0 °С до +1800 °С (тип А-2)

    от 0 до +26,773 мВ

    от 0 °С до +1800 °С (тип А-3)

    ИК Частоты переменного тока от ИУС В1 (BF, BF d)

    от 200 до

    10000 Гц

    от 200 до 10000 Гц

    ± 0,1 % от ДИ, для ЧД

    10 Гц

    от 200 до 10000 Гц

    ± 1 % от ДИ, для ЧД

    100 Гц

    Примечание:

    1 - Сигналы от термопреобразователей сопротивлений с индивидуальными статическими характеристиками, которые приведены в БСЖК.441.6.000289.00.00 ФО

    Таблица 4 - Метрологические характеристики ИК сопротивления постоянному току

    (BTR_mit)

    «Номер

    тока» 1

    Ток питания

    «Опорное сопротивление» 2

    Верхний предел диапазона измерений

    Пределы допускаемой абсолютной погрешности 3

    8

    4,0 мА

    Rr1

    4,5 Ом

    ± (0,00001+3*10-6*R) Ом

    8

    4,0 мА

    Rr2

    35 Ом

    ± (o,00003+3*10-6*R) Ом

    7

    3,0 мА

    Rr2

    50 Ом

    ± (o,00005+3*10-6*R) Ом

    6

    2,5 мА

    Rr2

    30 Ом

    ± (o,00003+3*10-6*R) Ом

    5

    2,0 мА

    Rr2

    35 Ом

    ± (o,00003+3*10-6*R) Ом

    4

    1,5 мА

    Rr2

    50 Ом

    ± (o,00005+3*10-6*R) Ом

    3

    1,0 мА

    Rr2

    35 Ом

    ± (o,00004+3*10-6*R) Ом

    3

    1,0 мА

    Rr3

    300 Ом

    ± (0,0002+3*10-6*R) Ом

    2

    0,7 мА

    Rr3

    400 Ом

    ± (o,0003+3*10-6*R) Ом

    1

    0,4 мА

    Rr3

    750 Ом

    ± (o,0005+3*10-6*R) Ом

    Примечание:

    • 1 - Параметр «Номер тока» - выбирается вручную, с помощью ПО МИТ-8.15, исходя из номера опорного резистора и диапазона изменений сопротивления;

    • 2 - Rr1, Rr2 и Rr3 - номер опорного резистора, который выбирается вручную с помощью ПО МИТ-8.15, исходя из диапазона изменений сопротивления. Rr1 = 3 Ом, Rr2 = 30 Ом, Rr3 = 300 Ом,

    • 3 - Частота дискретизации 1 Гц.

    Таблица 5 -Технические характеристики СИ В1

    Наименование характеристики

    Значение

    Параметры основного источника питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 187 до 243 от 49,6 до 50,4

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +35 до 75

    от 84 до 106,7

    аблица 6 - Показатели надежности СИ В1

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    25000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
