Сведения о средстве измерений: 96906-25 Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3)

Номер по Госреестру СИ: 96906-25
96906-25 Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3)
()

Назначение средства измерений:
Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) (далее - комплекс) предназначен для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, частоты переменного электрического тока.

сертификация программного обеспечения
Внешний вид. Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3), http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3)
Рисунок № 1
Внешний вид. Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3), http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3)
Рисунок № 2

Общие сведения

Дата публикации - 25.11.2025
Срок свидетельства -
Номер записи - e84b94f9-710b-5310-ec60-565122c12abf
ID в реестре СИ - 1427430
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности»
Страна - РОССИЯ
Населенный пункт - 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95961-25

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления технологическим процессом АСУТП,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9) 		ОТ
МП 		3 года
96406-25

 Система измерений стенда, В1
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9) 		ОТ
МП 		4 года
96906-25

 Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3),
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9) 		ОТ
МП 		4 года
97318-25

 Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9) 		ОТ
МП 		3 года
97317-25

 Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока второй ступени РН «Союз-5»АКПИ,
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (РОССИЯ 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9) 		ОТ
МП 		3 года
Отчет - SO_12 Кол-во поверок с применением ГСО по производителям и странам

Бесплатный

Кто поверяет Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ИЦ МИТ
(RA.RU.312147)
  • -
    		•  1 1 0 0 1 1 0

    Стоимость поверки Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) комплекса состоит из общего программного обеспечения (далее - ОПО) и функционального программного обеспечения (далее - ФПО).

    ОПО состоит из программного обеспечения Windows 10 и не является метрологически значимым.

    ФПО реализуется с помощью ПМО из состава комплекса и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ФПО. ФПО состоит из:

    • 1) ACTest Cloud - ПО верхнего уровня, которое в реальном масштабе времени выполняет следующие функции:

    • - конфигурирование системы измерений;

    • - ведение базы данных устройств;

    • - управление основными функциями системы.

    • 2) ACTest Platform - ПО нижнего уровня, которое в реальном масштабе времени выполняет следующие функции:

    • - непрерывный прием измеренных данных от всех измерительных модулей;

    • - связь с ПО верхнего уровня (передача измеренных данных);

    • - вычисление расчетных параметров в соответствии с заданными формулами и полиномами;

    • - запись измеренных и расчетных данных в файлы;

    • - передачу значений измеренных и расчетных параметров в верхний уровень;

    • - прием и передачу служебно-информационных сообщений.

    • 3) AnalyserEx - ПО верхнего уровня, обеспечивающее возможность вторичной обработки и автоматизированного анализа данных. Данный модуль позволяет решать следующие задачи:

    • - создание и хранение непротиворечивого описания эксперимента;

    • - проведение повторных и дополнительных расчетов, изменение алгоритмов расчетов;

    • - представление данных и промежуточных результатов расчетов;

    • - формирование выходных документов (протоколов).

    Для защиты ПО компонентов комплекса предусмотрено закрытие дверей электротехнических шкафов на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь. Для доступа к АРМ организована аутентификация пользователей и разграничение прав доступа.

    Уровень защиты ФПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ФПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ФПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ACTest Platform

    ACTest Cloud

    AnalyserEx

    Номер         версии

    (идентификационный номер) ПО

    1.6.4282.X

    1.6.4282.X

    2.1

    Цифровой идентификатор ПО

    -

    -

    -

    Где Х - число от 0 до 999, обозначающая метрологически незначимую часть встроенного ПО


    Знак утверждения типа

    Знак утверждения типа

    знак утверждения типа наносится согласно рисунку 1 на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Устройство и работа» руководства по эксплуатации БСЖК.441.6.01425.00.00 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

    Правообладатель

    Федеральное казенное предприятие    «Научно-испытательный    центр

    ракетнокосмической промышленности» (ФКП «НИЦ РКП»)

    ИНН: 5042006211

    Юридический адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9

    Телефон: (496) 546-33-21

    Факс: (496) 546-76-98

    Web-сайт: www.nic-rkp.ru

    E-mail: mail@nic-rkp.ru

    Изготовитель

    Федеральное казенное предприятие    «Научно-испытательный    центр
    ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Испытательный центр

    Общество с ограниченной ответственностью инженерный центр «Метрология и измерительные технологии» (ООО ИЦ МИТ)
    ИНН 6143072646
    Адрес: 347386, Ростовская обл., г. Волгодонск, ул. Маршала Кошевого, д. 46
    Телефон: +7 (8639) 23-44-22
    E-mail: info@ecmit.ru

    Правообладатель


    Федеральное казенное предприятие    «Научно-испытательный    центр
    ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Юридический адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Принцип действия комплекса основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей регистрацией, математической обработкой, визуализацией, хранением результатов измерений и послесеансной обработкой. Комплекс обеспечивают защиту от потери информации посредством дублирования в основной и дублирующей системах.

    Комплекс выполняет следующие функции:

    • - измерение, регистрацию и первичную обработку аналоговых электрических сигналов;

    • - приём и обработку дискретных сигналов;

    • - отображение значений измеряемых величин или преобразованных параметров;

    • - архивацию результатов измерения и преобразования (хранение данных с возможностью просмотра и анализа);

    • - подключение печатающих устройств для оформления результатов измерений;

    • - связь с информационно-управляющей системой (ИУС).

    Конструктивно комплекс строится по магистрально-модульному принципу и состоит из электротехнических шкафов и автоматизированных рабочих мест (далее - АРМ) визуализации. В комплексе реализовано независимое дублирование каждого измерительного параметра с помощью независимых электротехнических шкафов, которые выполняют одинаковые функции. В основном и дублирующем электротехнических шкафах, независимо друг от друга, осуществляется аналого-цифровое преобразование измеренного значения аналогового сигнала с последующей передачей на соответствующий АРМ визуализации (основной или дублирующий).

    Комплекс содержит следующие типы измерительных каналов (далее - ИК): сила постоянного электрического тока, постоянное электрическое напряжение, электрическое сопротивление постоянного тока, частота переменного электрического тока. В комплексе также обеспечивается прием дискретных сигналов в виде логических сигналов с уровнями ТТЛ (транзисторно-транзисторная логика, по 32 основных и дублирующих).

    Состав комплекса:

    • 1) ИК силы постоянного электрического тока (BPI, BPI_d) (по 176 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №1 для сигналов с датчиков давления (ШК1);

    • -  стойки АПК регистрации ШКК1;

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК).

    • 2) ИК электрического сопротивления постоянного тока (BTR BTR_d) (по 416 ИК основных и дублирующих), состоящие из:

    • -  измерительных шкафов ММП №2, №3, №4, №5 для сигналов с датчиков температуры (ТК2, ТК3, ТК4 и ТК5);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК);

    • 3) ИК постоянного электрического напряжения (BTt, BTt_d) (по 48 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №5 для сигналов с датчиков температуры, напряжения и давления (ТК5);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК).

    • 4) ИК постоянного электрического напряжения (BU, BU_d) (по 80 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №5 для сигналов с датчиков температуры, напряжения и давления (ТК5);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК).

    • 5) ИК постоянного электрического напряжения (BPp, BPp_d) (по 48 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №5 для сигналов с датчиков температуры, напряжения и давления (ТК5);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК).

    • 6)  ИК постоянного электрического напряжения (Btenzo) (по 32 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №6 для сигналов с датчиков расхода, тензометрических датчиков, датчиков вращения, дискретных сигналов, частоты переменного тока (ТК6);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ТС1) (общая для всех типов ИК).

    • 7) ИК частоты переменного электрического тока (BQ, BQ_d) (по 48 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №6 для сигналов с датчиков расхода, тензометрических датчиков, датчиков вращения, дискретных сигналов, частоты переменного тока (ТК6);

    • -  стойки АПК регистрации (ТКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ШС1) (общая для всех типов ИК).

    • 8) ИК частоты переменного электрического тока (BN, BN_d) (по 48 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №6 для сигналов с датчиков расхода, тензометрических датчиков, датчиков вращения, дискретных сигналов, частоты переменного тока (ШК6);

    • -  стойки АПК регистрации (ШКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ШС1) (общая для всех типов ИК).

    • 9) ИК частоты переменного электрического тока (BF, BF_d) (по 48 ИК основных и дублирующих), состоящие из:

    • -  измерительного шкафа ММП №6 для сигналов с датчиков расхода, тензометрических датчиков, датчиков вращения, дискретных сигналов, частоты переменного тока (ШК6);

    • -  стойки АПК регистрации (ШКК1);

    • -  АРМ визуализации;

    • -  стойки сетевой стендовой (ШС1) (общая для всех типов ИК).

    • 10) АРМ обработки основной.

    • 11) АРМ обработки дублирующий.

    • 12) Комплекс программно-математического обеспечения (ПМО).

    Заводской номер комплекса: 03.

    Заводской номер комплекса в виде цифрового обозначения и знак утверждения типа наносятся на электротехнический шкаф с помощью маркировочной таблички. Маркировочная табличка располагается в середине сверху внешней стороны двери электротехнического шкафа.

    Пломбирование электротехнических шкафов не предусмотрено. Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа к электротехническим шкафам - закрытием двери на ключ.

    Нанесение знака поверки на комплекс не предусмотрено.

    Общий вид маркировочной таблички с указанием заводского номера и знака утверждения типа представлен на рисунке 1.

    Общий вид электротехнических шкафов комплекса представлен на рисунке 2.

    Место

    нанесения

    заводского

    номера

    Внешний вид. Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) (), http://oei-analitika.ru

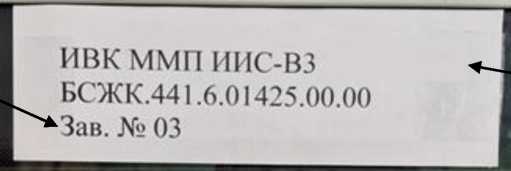

    Рисунок 1 - Общий вид маркировочной таблички

    Место

    нанесения

    знака

    утверждения

    типа

    Места расположений маркировочных табличек

    Внешний вид. Комплекс измерительно-вычислительный для медленно меняющихся параметров информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3) (), http://oei-analitika.ru

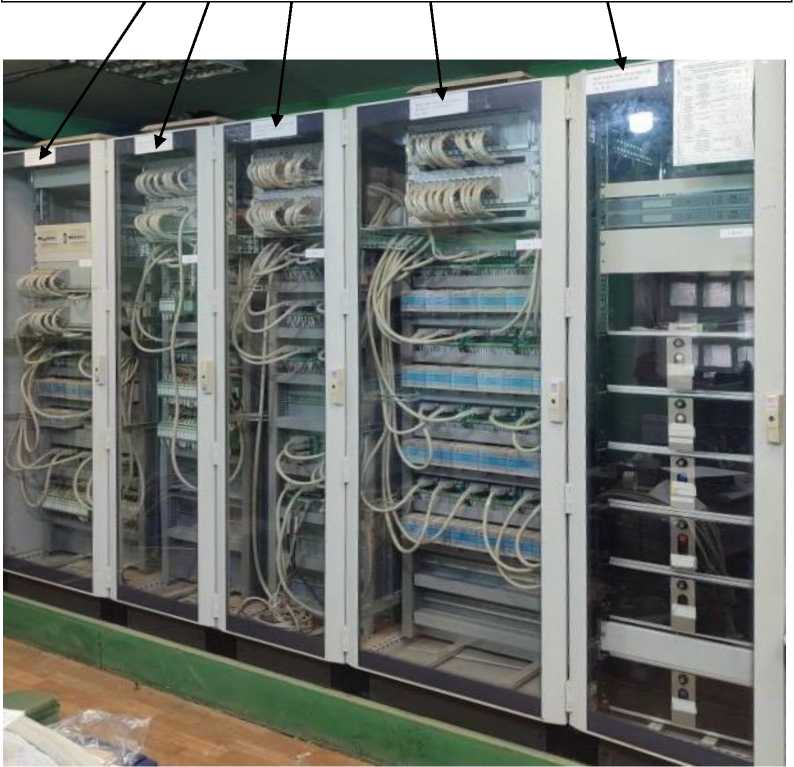

    Рисунок 2 - Внешний вид электротехнических шкафов с указанием мест расположений маркировочных табличек


    Таблица 5 - Комплектность комплекса

    Наименование

    Обозначение

    Кол-во

    Комплекс   измерительно-вычислительный   для

    медленно       меняющихся       параметров

    информационно-измерительной системы стенда В3 (ИВК ММП ИИС-В3)

    -

    1 шт.

    Формуляр

    БСЖК.441.6.01425.00.00 ФО

    1 экз.

    Руководство по эксплуатации

    БСЖК.441.6.01425.00.00 РЭ

    1 экз.

    Руководство оператора

    РО.106.ЛАИ.096.16

    1 экз.


    комплекса приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики комплекса

    Наименование характеристики

    Значение

    ИК силы постоянного электрического тока (BPI, BPI d)

    Диапазон измерений, мА

    от 4 до 20

    Пределы допускаемой приведенной к диапазону     измерений     погрешности

    измерений, %

    ± 0,15

    ИК электрического сопротивления постоянного тока (BTR BTR d)

    Диапазон измерений, Ом

    от 0 до 400

    Пределы     допускаемой     абсолютной

    погрешности измерений, Ом

    ± 0,15; ± 0,015*

    ИК постоянного электрического напряжения (BTt, BTt d)

    Диапазон измерений, мВ

    от -25 до +75

    Пределы     допускаемой     абсолютной

    ± 0,15

    Наименование характеристики

    Значение

    погрешности измерений, мВ

    ИК постоянного электрического напряжения (BU, BU d)

    Диапазон измерений, В

    от -10 до +10

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,1

    ИК постоянного электрического напряжения (BРp, BPp d)

    Диапазон измерений, В

    от 0 до +4,13

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,1

    ИК постоянного электрического напряжения (Btenzo)

    Диапазон измерений, мВ

    от 0 до +10

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,05

    ИК частоты переменного электрического тока (BQ, BQ d)

    Диапазон измерений, Г ц

    от 10 до 1000

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,02

    ИК частоты переменного электрического тока (BN, BN d)

    Диапазон измерений, Г ц

    от 10 до 1000

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,02

    ИК частоты переменного электрического тока (BF, BF d)

    Диапазон измерений, Г ц

    от 200 до 10000

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений, %

    ± 0,02

    * В поддиапазоне измерений от 2 до 20 Ом.

    Таблица 3 - Технические характеристики комплекса

    Наименование характеристики

    Значение

    Параметры питания переменным электрическим током:

    • - Напряжение, В

    • - Частота, Гц

    от 187 до 253

    от 49 до 51

    Рабочие условия применения:

    • - Температура окружающей среды, °С

    • - Относительная влажность окружающего воздуха, %

    • - Атмосферное давление, кПа

    от +5 до +35 до 80 от 84,0 до 106,7

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    25000

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
