Принцип действия УВДБ-1000-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВДБ-1000-В с дальнейшим определением значения массы.

Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.

К средствам измерений данного типа относятся Устройства весоизмерительные двухканальные УВДБ-1000-В с заводскими номерами: 230288; 230289.

Конструктивно УВДБ-1000-В состоит из:

• - взвешивающего модуля;

• -  двух терминалов весовых ТВС (далее - ТВС1 и ТВС2, входящих в весоизмерительный канал 1 и 2 соответственно). ТВС выполнены в единых корпусах, предназначенных для монтажа в приборной стойке.

• - соединительных кабелей.

В состав взешивающего модуля (далее - МВ) входит:

• - устройство грузоприемное (далее - ГПУ);

• - два блока аналого-цифрового преобразователя (далее - АЦП1 и АЦП2 соответственно).

ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу и опорную раму. Грузоприемная платформа закрыта съемной крышкой и опирается на четыре ДТВ модификации HLC B1 C6 550 кг (регистрационный № 21177-13).

Опорная рама МВ установлена и закреплена на четырех регулируемых по высоте опорах. Для контроля горизонтальности установки МВ с двух сторон опорной рамы установлены два пузырьковых указателя уровня.

Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.

Грузоприемная платформа ГПУ опирается на четыре ДТВ, образующих совместно с АЦП1 весоизмерительный канал 1. Здесь и далее ДТВ, входящие в измерительный канал 1, имеют условные обозначения ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4. Нагрузка от взвешиваемого объекта передается через ДТВ 1.1, ДТВ 1.2, ДТВ 1.3, ДТВ1.4 и далее, через маятниковые опоры, на четыре ДТВ (условное обозначение которых ДТВ 2.1, ДТВ 2.2, ДТВ 2.3, ДТВ 2.4), закрепленных на углах опорной рамы МВ. ДТВ 2.1, ДТВ 2.2, ДТВ 2,3, ДТВ 2.4 совместно с АЦП2 образуют весоизмерительный канал 2.

Наличие двух каналов позволяет использовать один из каналов в качестве основного измерительного, а другой в качестве резервного в случае выхода из строя основного.

Весоизмерительные каналы 1 и 2 являются равнозначными и независимыми друг от друга. Дублирование каналов обеспечивает возможность использования одного из каналов в качестве основного, а другого - как резервного. При необходимости, один из каналов может быть отключен (например, при выходе его из строя), при этом второй канал может использоваться по назначению.

Общий вид УВДБ-1000-В представлен на рисунке 1.

Функциональная схема УВДБ-1000-В приведена на рисунке 2.

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВДБ-1000-В от несанкционированного доступа приведена на рисунке 3.

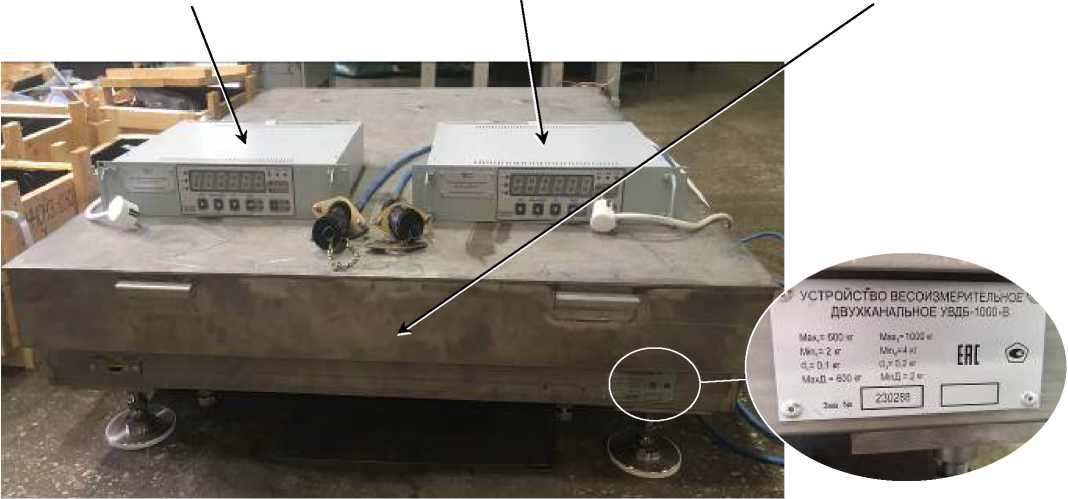

Рисунок 1 - Общий вид УВДБ-1000-В

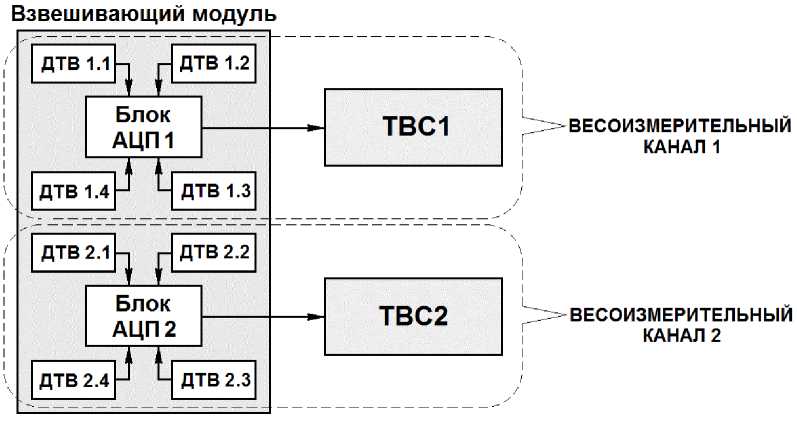

Рисунок 2 - Функциональная схема УВДБ-1000-В

Блок АЦП

Терминал весовой

ТВС

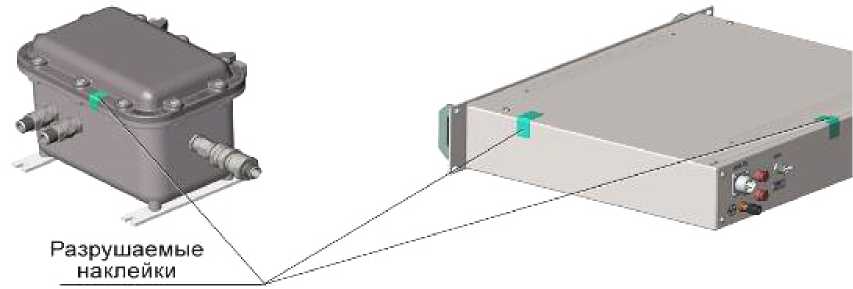

Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВС (справа)

Маркировочная табличка УВДБ-1000-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:

• - наименование изготовителя;

• - наименование и обозначение типа;

• - знак утверждения типа;

• - знак обращения продукции на рынке ЕАС;

• - максимальная нагрузка, Мах;

• - минимальная нагрузка, Min;

• - максимальная масса взвешиваемой дозы, Maxd ;

• - минимальная масса взвешиваемой дозы, Mind ;

• - действительная цена деления, d;

• - заводской номер (арабские цифры).

Нанесение знака поверки на УВДБ-1000-В не предусмотрено.

Таблица 4 - Комплектность УВДБ-1000-В

УВДБ-1000-В приведены в таблицах 2,3.

Таблица 2 - Метрологические характеристики (для каждого весоизмерительного канала)

Таблица 3 - Технические характеристики
