Номер по Госреестру СИ: 95621-25
95621-25 Устройства весоизмерительные
(УВТК-20-В)
Назначение средства измерений:
Устройства весоизмерительные УВТК-20-В (далее - УВТК-20-В) предназначены для измерения массы ксенона при выполнении операций заправки баков космического аппарата.
Внешний вид.
Устройства весоизмерительные
Рисунок № 1
Внешний вид.
Устройства весоизмерительные
Рисунок № 2
Внешний вид.
Устройства весоизмерительные
Рисунок № 3
Внешний вид.
Устройства весоизмерительные
Рисунок № 4
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197385
ID в реестре СИ - 1425984
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УВТК-20-В,
Производитель
Изготовитель - Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Устройства весоизмерительные (УВТК-20-В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90963-24 |
Устройство весоизмерительное, УВН-1200 Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91659-24 |
Устройства весоизмерительные двухканальные, 11У012 Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93137-24 |
Устройства весоизмерительные, ВУ Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95620-25 |
Устройство весоизмерительное, УВПО-20-В Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95621-25 |
Устройства весоизмерительные, УВТК-20-В Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95622-25 |
Устройства весоизмерительные двухканальные, УВДБ-1000-В Акционерное общество "Центр эксплуатации объектов наземной космической инфраструктуры" (АО "ЦЭНКИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Устройства весоизмерительные (УВТК-20-В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства весоизмерительные (УВТК-20-В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) УВТК-20-В реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии ПО основного процессора ТВС выводится на цифровой дисплей при включении УВТК-20-В. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение регулировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, текущее значение которого может быть просмотрено в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВТК-20-В.
При включении ТВС выполняется проверка контрольной суммы контролируемых параметров и, в случае её несанкционированного изменения, автоматически блокируется работа ТВС в основных режимах. Значение контрольной суммы фиксируется в паспорте УВТК-20-В.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО УВТК-20-В
|
Идентификационные данные (признаки) |
Значение | ||
|
основной процессор ТВС |
интерфейсный процессор ТВС |
блок АЦП | |
|
Идентификационное наименование ПО |
OP GJ16 |
IP GJ16 |
ADC GJ16 |
|
Номер версии (идентификационный номер) ПО |
0099.ХХ* |
0098.ХХ* |
0097.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
|
Примечание - цифровое значение «ХХ» в номере версии ПО незначимой части ПО |
относится к метрологически | ||
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в подразделе 1.5 «Работа изделия» документа 373ГЖ16.Сб202 РЭ «Устройство весоизмерительное УВТК-20-В. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
373ГЖ16.Сб202 ТУ «Устройства весоизмерительные УВТК-20-В. Технические условия».
ПравообладательАкционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭНКИ»)
ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Тел: +7(495) 365-31-66
Факс: +7-(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Изготовитель
Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭНКИ»)ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2
Почтовый адрес: 105318, г. Москва, ул. Ткацкая, д. 7 Адрес осуществления деятельности: 105187, г. Москва, ул. Кирпичная, д. 32 Тел: +7(495) 365-31-66 Факс: +7(499) 366-28-50 E-mail: tsenki@russian.space Web-сайт: www.russian.space
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Центр эксплуатации объектов наземной космической инфраструктуры» (АО «ЦЭНКИ»)ИНН 9702013720
Юридический адрес: 129110, г. Москва, ул. Щепкина, д. 42, стр. 1, 2 Тел: +7(495) 365-31-66
Факс: +7-(499) 366-28-50
E-mail: tsenki@russian.space
Web-сайт: www.russian.space
Принцип действия УВТК-20-В основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВТК-20-В с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
К средствам измерений данного типа относятся устройства весоизмерительные УВТК-20-В с заводскими номерами соответственно: 230290; 230291; 230292.
Конструктивно УВТК-20-В состоит из:
-
- модуля взвешивающего блока испарителя-ожижителя;
-
- терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.
-
- соединительные кабели.
В состав модуля взвешивающего блока испарителя-ожижителя (далее - МВ) входит:
-
- устройство грузоприемное (далее - ГПУ) с блоком испарителя-ожижителя;
-
- блок аналого-цифрового преобразователя (далее - АЦП).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу с установленным на ней стационарно блоком испарителя-ожижителя, и опорную раму. Грузоприемная платформа опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).
Рама МВ крепится на четырех опорах с термоизолирующими элементами к раме специального транспортировочного каркаса (в состав УВТК-20-В не входит). На транспортировочном каркасе предусмотрена регулировка собственных опор, после которой производится проверка горизонтальности МВ УВТК-20-В.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.

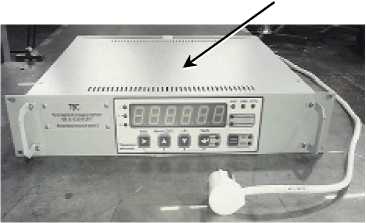

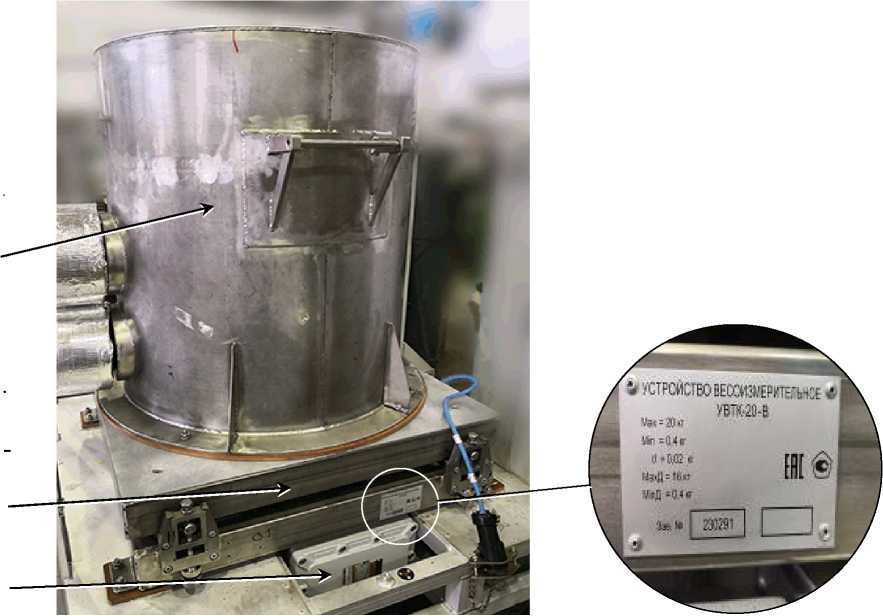

Общий вид УВТК-20-В представлен на рисунке 1.

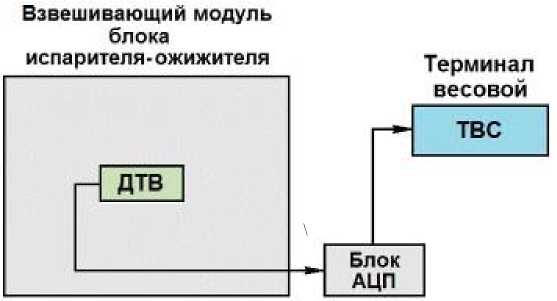

Функциональная схема УВТК-20-В приведена на рисунке 2.
Терминал весовой ТВС
Маркировочная табличка
Блок испарителя-ожижителя
Модуль взвешивающий блока испарителя-ожижителя
Блок АЦП
г ГСТРСЙСТБОЕЕОСИ-кТР/■
—* ГЭД
Рисунок 1 - Общий вид УВТК-20-В
Рисунок 2 - Функциональная схема УВТК-20-В

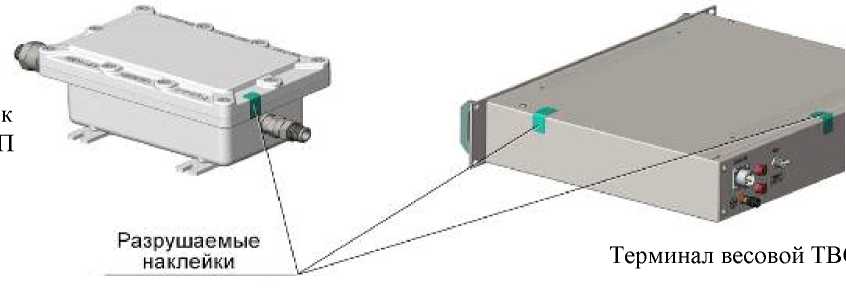

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВТК-20-В от несанкционированного доступа приведена на рисунке 3.
\
Разрушаемые наклейки
Терминал весовой ТВС
Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВС (справа)
Маркировочная табличка УВТК-20-В выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону опорной рамы ГПУ и содержит следующие основные данные, нанесенные методом трафаретной печати:
-
- наименование изготовителя;
-
- наименование и обозначение типа;
-
- знак утверждения типа;
-
- знак обращения продукции на рынке ЕАС;
-
- максимальная нагрузка, Мах;
-
- минимальная нагрузка, Min;
-
- максимальная масса взвешиваемой дозы, Махd ;
-
- минимальная масса взвешиваемой дозы, Mind ;
-
- действительная цена деления, d;
-
- заводской номер (арабские цифры).
Нанесение знака поверки на УВТК-20-В не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Мах), кг |
20 |
|
Минимальная нагрузка (Min), кг |
0,4 |
|
Максимальная масса взвешиваемой дозы (МахД кг |
16 |
|
Минимальная масса взвешиваемой дозы (Mind), кг |
0,4 |
|
Действительная цена деления (d), кг |
0,02 |
|
Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг от 0,4 кг до 10,0 кг включ. св. 10,0 кг до 20,0 кг включ. |
±0,02 ±0,04 |
|
Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг: от 0,4 кг до 10,0 кг включ. св. 10,0 кг до 16,0 кг включ. |
±0,02 ±0,04 |
|
Диапазон выборки массы тары, кг |
от 0,4 до 16,0 |
|
Реагирование |
1,4d |
|
Примечания
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 247,5 от 49 до 51 400 |
|
Диапазон рабочих температур, °С |
от + 15 до + 25 |
|
Габаритные размеры (длина/ширина/высота) МВ:
|
800/800/220 800/800/1000 |
|
Масса МВ без блока испарителя-ожижителя, кг, не более |
112 |
