Принцип действия ВУ основан на использовании гравитационного притяжения. чувствительных ДТВ), которая массе объекта математической обработке электронными устройствами ВУ с дальнейшим определением значения массы.

Результаты измерений массы объекта, а также дополнительная функциональная информация отображается на индикаторе терминала весового.

ВУ имеют модульную конструкцию и представляют собой набор технических средств, включающих в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи.

• 1 Модуль взвешивающий в составе:

• - грузоприемная платформа (далее - ГПП);

• - емкость для КРТ;

• - блок аналогово-цифрового преобразования (далее - блок АЦП), изготовитель АО «ЦЭНКИ», г. Москва.

• 2 Терминал весовой (далее по тексту - ТВ), изготовитель АО «ЦЭНКИ», г. Москва.

• 3 Блок питания.

• 4 Кабельное оборудование.

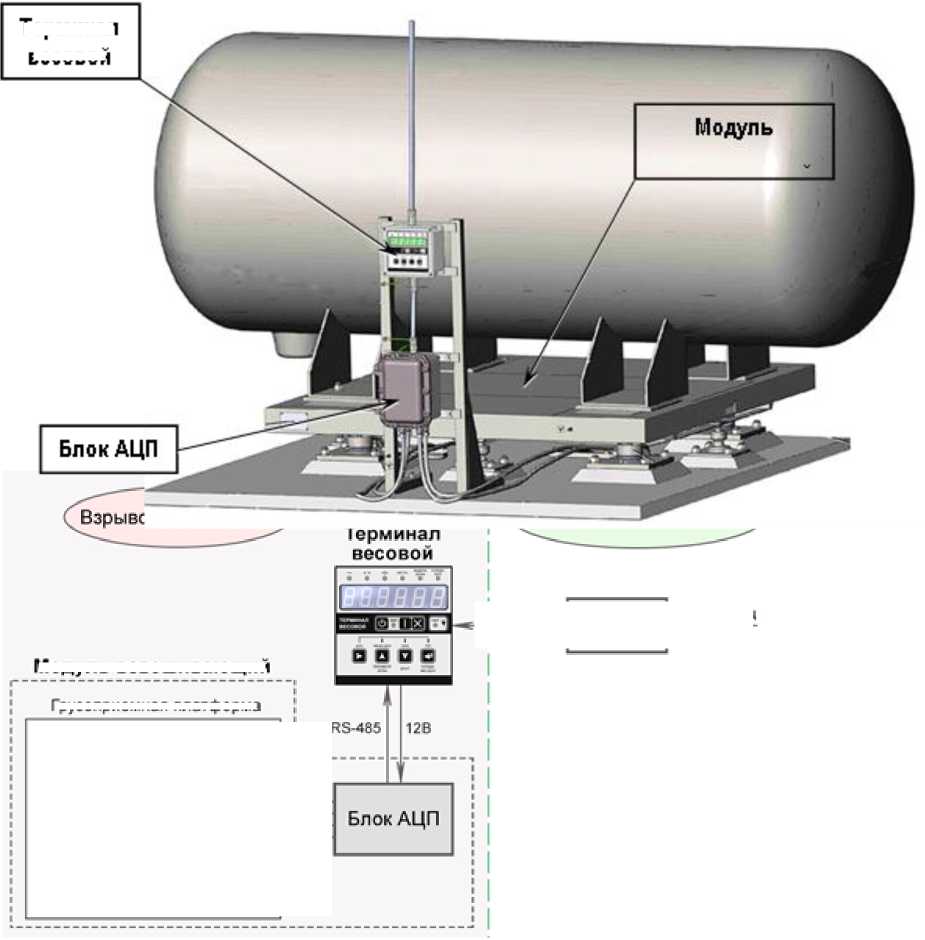

Общий вид ВУ приведен на рисунке 1.

ГПП представляет собой прямоугольную раму из конструкционной стали, в центре которой смонтирована емкость для КРТ. Снизу каждого из четырех углов ГПП установлено по одному ДТВ. Каждый ДТВ опирается на стальную квадратную плиту, вмонтированную в бетонный фундамент. С четырех сторон ГПП (снизу на бетонном фундаменте) закреплены четыре узла растяжек, препятствующих опрокидыванию ГПП при боковых нагрузках.

Рядом с ГПП на каркасной стойке, установленной на бетонном фундаменте, закреплены блок АЦП и ТВ. Блок АЦП, ТВ и ДТВ предназначены для использования во взрывоопасной зоне (имеют взрывозащищенное исполнение). Электрическое питание ТВ, блока АЦП и далее четырех ДТВ обеспечивает блок питания, который монтируется в невзрывоопасной зоне в соседнем помещении.

На рисунке 2 приведена функциональная схема весоизмерительного канала ВУ с входящими в него четырьмя ДТВ, блоком АЦП и ТВ.

Электрические сигналы от ДТВ 1, ДТВ 2, ДТВ 3, ДТВ 4 (см. рисунок 2) поступают в блок АЦП. В блоке АЦП сигналы ДТВ 1, ДТВ 2, ДТВ 3 и ДТВ 4 суммируются, после чего результирующий аналоговый сигнал преобразуется в цифровой код, который по последовательному интерфейсу RS-485 передаётся в ТВ.

Терминал

весовой

Модуль взв&шивающии

В ВУ используются ДТВ модификации М50-2-С3 с E_max = 2000 кг (регистрационный № 53673-13).

ВУ выпускаются в модификациях ВУ-3000 и ВУ-4000, отличающихся между собой габаритными размерами ГПП и значениями метрологических характеристик (в соответствии с таблицей 2).

К данному типу средств измерений относятся устройства весоизмерительные ВУ-3000 с заводским номером 230286 и ВУ-4000 с заводским номером 230287.

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВ.

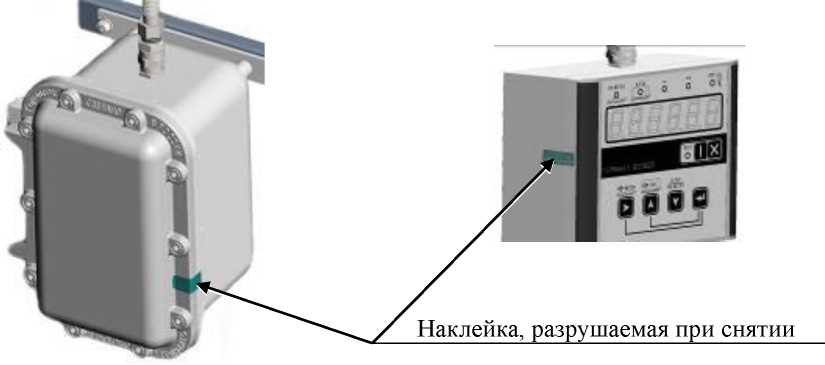

Схема пломбировки блока АЦП и ТВ для механической защиты ВУ от несанкционированного доступа приведена на рисунке 3.

Рисунок 3 - Схема пломбировки блока АЦП (слева) и ТВ (справа)

На боковой стороне рамы ГПП ВУ установлены две маркировочные таблички, выполненные в виде металлических пластинок, закрепленных при помощи заклепок. Данные, указываемые на маркировочных табличках, нанесены монохромной трафаретной печатью.

На табличке 1 указываются:

• - наименование изготовителя;

• - наименование и обозначение типа;

• - знак утверждения типа;

• - знак обращения продукции на рынке ЕАС;

• - максимальная нагрузка, Мах;

• - минимальная нагрузка, Min;

• - максимальная масса взвешиваемой дозы, Махd;

• - минимальная масса взвешиваемой дозы, Mind;

• - действительная цена деления, d;

• - заводской номер (арабские цифры наносятся клеймением).

На табличке 2 указываются:

• - специальный знак взрывобезопасности Ех;

• - номер сертификата соответствия взрывозащищенного оборудования;

• - маркировка взрывозащиты;

• - диапазон рабочих температур.

Нанесение знака поверки на ВУ не предусмотрено.

Таблица 4 - Комплектность ВУ

ВУ приведены в таблицах 2,3.

Таблица 2 -

Таблица 3 - Технические характеристики
