1 / 2 / 3 / 4 / 5 / 6 /7 / 8 / 9 / 10 / 11 / 12 / 13 / 14 / 15¹⁾

Где:

1

-

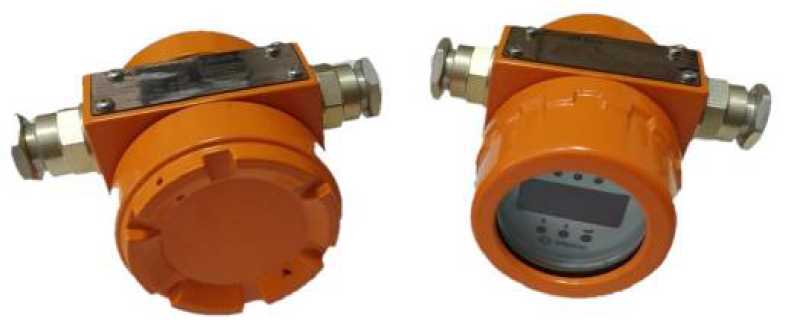

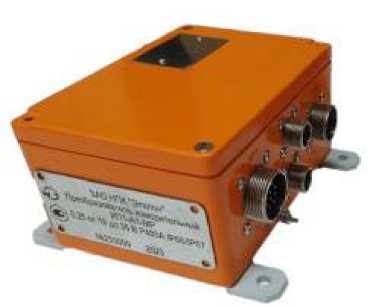

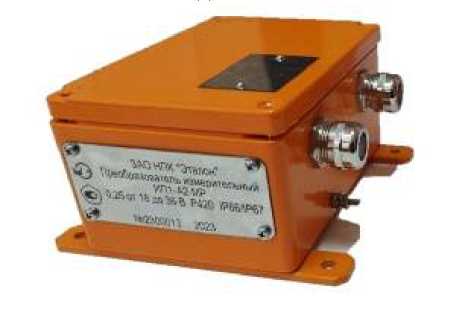

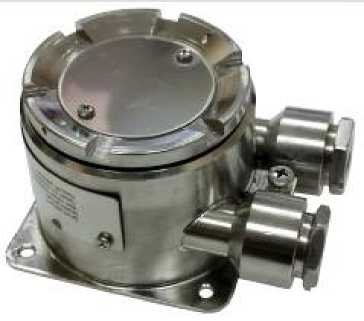

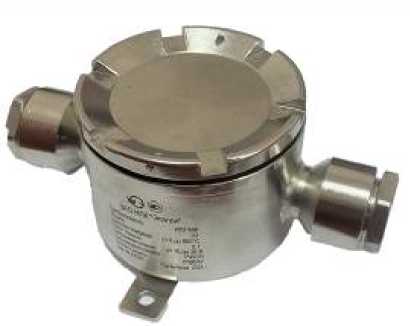

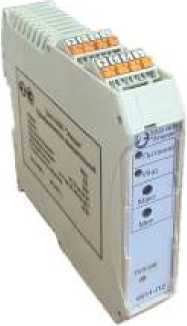

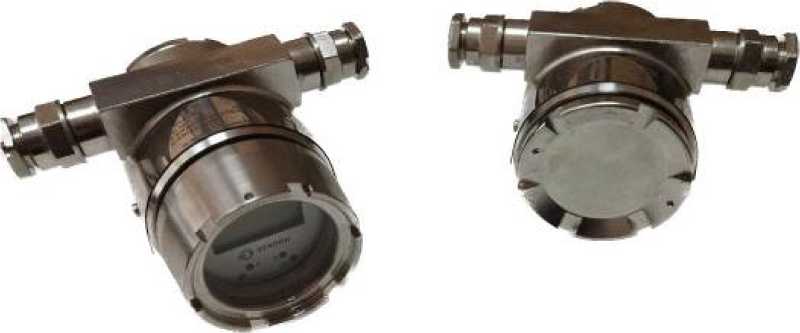

Преобразователь измерительный ИП1

2

-

код исполнения и вида приемки

• - общепромышленное исполнение, приемка ОКК (код не ставится)

• - МР - исполнение для работы на морских судах, приемка РМРС

3

-

индекс «Э», для ИП1 предназначенных для поставки на экспорт

4

-

обозначение модели

- А1, А2, А3, Н1, Н2, Н3, П1, П2

5

-

обозначение НСХ первичного преобразователя, на которую настроен ИП1 при отгрузке, по таблице 3 или 4 и схема подключения первичного преобразователя ТС при отгрузке (только для НСХ ТС)

6

-

диапазон измерений температуры, на который настроен ИП1 при отгрузке

7

-

класс точности по таблице 3 или таблице 4

8

-

код выходного сигнала по таблице 2

9

-

код климатического исполнения³⁾

10

-

код устройства электрического ввода и схема подключения³⁾

11

-

код встроенного индикатора (только для моделей А3 и Н3)³⁾

12

-

код монтажных частей, поставляемых вместе с преобразователем³⁾

13

-

технологический прогон в течение 360 ч в нормальных климатических условиях (проставляется индекс ТП)

14

-

поверка СИ (проставляется индекс СИ)

15

-

обозначение технических условий ЮВМА.400550.003ТУ (может не указываться)

Примечание:

• ¹⁾ - разделительный знак в коде заказа между условными обозначениями - косая черта (/), допускается использование другого знака и изменение порядка следования условных обозначений под номерами 2 - 14, не приводящих к искажению параметров изделия;

• ²⁾ - допускается приводить сокращенное обозначение преобразователя состоящее из модели, обозначения конструкторского документа, основного и дополнительного исполнения (при наличии) и обозначения технических условий.

• ³⁾ - в соответствии с техническими условиями ЮВМА.400550.003ТУ.

Тип выходного сигнала

Код выходного сигнала при заказе, в зависимости от модели конструктивного исполнения

А1

А2 ^АН'

^Н1,   П1

Н2

П2

от 4 до 20 мА или от 20 до 4 мА

420

от 4 до 20 мА или от 20 до 4 мА

с гальванической развязкой между входным и выходным сигналом

Р420

от 4 до 20 мА или от 20 до 4 мА

с устройством защиты от импульсных перенапряжений            (устройством

грозозащиты), с гальванической развязкой между входным и выходным сигналом

Р420Г

отсутствует

Р420Г

от 4 до 20 мА или от 20 до 4 мА и цифровой выходной сигнал с HART протоколом с гальванической развязкой между входным и выходным сигналом

Р420Н

от 4 до 20 мА или от 20 до 4 мА и цифровой выходной сигнал с HART протоколом с устройством защиты от импульсных перенапряжений            (устройством

грозозащиты), с гальванической развязкой между входным и выходным сигналом

Р420НГ

отсутствует

Р420НГ

от 4 до 20 мА; от 20 до 4 мА; от 0 до 5 мА; от 5 до 0 мА; от 0 до 5 В; от 5 до 0 В; от 0 до 10 В; от 10 до 0 В; цифровой выходной сигнал RS-485, с гальванической развязкой между входным и выходным сигналом

Р485

отсутствует

Р485

от 4 до 20 мА; от 20 до 4 мА; от 0 до 5 мА; от 5 до 0 мА; от 0 до 5 В; от 5 до 0 В; от 0 до 10 В; от 10 до 0 В; цифровой выходной сигнал RS-485, с гальванической развязкой между входным и выходным сигналом, с аппаратным заданием цифрового адреса прибора с помощью перемычек в соединителе

Р485-2

отсутствует

Таблица 7 - Комплектность ИП

Наименование

Обозначение

Количество

Примечание

Преобразователь измерительный

ИП1

1 шт.

модель

в соответствии с заказом

Запасные части, инструмент, приспособления

1 компл.

обозначение и количество

Комплекты монтажных частей

в соответствии

с заказом

1 компл.

в соответствии с заказом

Паспорт

1 экз.

для каждого ИП1

Руководство по эксплуатации

1 экз.

поставляется в одном экземпляре на партию до 25 шт.

Тип входного сигнала

Максимальный диапазон измерений

Схема

подключений

Пределы допускаемой основной абсолютной погрешности измерений ^1,2,3,4) (Д) (в зависимости от класса точности)

КТ 0,1

КТ 0,15

КТ 0,25

КТ 0,5

Термопреобразователи сопротивления по ГОСТ 6651-2009

Pt1000

от -196 до +800 °С

4-х пр.

±0,06

±0,15

±0,25

±0,40

1000П

3-х, 2-х пр.

±0,1

±0,15

±0,25

±0,40

Pt100

от -196 до +850 °С

4-х пр.

±0,06

±0,15

±0,25

±0,40

100П

3-х, 2-х пр.

±0,1

±0,15

±0,25

±0,40

Pt50

от -196 до +850 °С

4-х пр.

±0,12

±0,30

±0,45

±0,75

50П

3-х, 2-х пр.

±0,20

±0,30

±0,45

±0,75

100М

от -180 до +200 °С

4-х пр.

±0,06

±0,15

±0,25

±0,40

3-х, 2-х пр.

±0,1

±0,15

±0,25

±0,40

50М

от -180 до +200 °С

4-х пр.

±0,12

±0,30

±0,45

±0,75

3-х, 2-х пр.

±0,20

±0,30

±0,45

±0,75

Термопреобразователи сопротивления по ГОСТ 6651

■59

46П

от -196 до +650 °С

4-х пр.

±0,15

±0,40

±0,60

±1,00

(гр.²¹⁾

3-х, 2-х пр.

±0,30

±0,40

±0,60

±1,00

53М

от -50 до +180 °С

4-х пр.

±0,15

±0,40

±0,60

±1,00

^(гр.²³⁾

3-х, 2-х пр.

±0,30

±0,40

±0,60

±1,00

Преобразователи термоэлектрические по ГОСТ Р 8.585-2001

ТХК (L)

от -200 до +600 °С

±0,40

±0,80

±1,20

±2,00

ТХА (K)

от -210 до +1300 °С

±0,60

±0,90

±1,80

±3,00

ТПП (S)

от 0 до +1700 °С

±1,00

±1,50

±2,50

±5,00

ТПР (в)

от +300 до +1800 °С

±1,00

±1,50

±2,50

±5,00

ТНН (n)

от -110 до +1300 °С

±0,60

±0,90

±1,80

±3,00

ТЖК (J)

от -200 до +1100°С

—

±0,60

±0,90

±1,80

±3,00

ТПП (R)

от 0 до +1700 °С

±1,70

±2,55

±4,25

±8,50

от 0 до +1200 °С

±4,0

±6,0

±12,0

±20,0

ТВР (A-1)

св. +1200 до +2500 °С

±5,0

±7,5

±15,0

±25,0

ТМК (T)

от -50 до +400 °С

±0,60

±0,90

±1,80

±3,00

Тип входного сигнала

Максимальный диапазон измерений

Схема

подключений

Пределы допускаемой основной абсолютной погрешности измерений ^1,2,3,4) (Д) (в зависимости от класса точности)

КТ 0,1

КТ 0,15

КТ 0,25

КТ 0,5

Аналоговые сигналы и темпе

ратура холодного спая

сопротивление

от 0 до 3000 Ом

2-х пр.

±0,20

±0,30

±0,50

±1,00

сила тока

от 0 до 25 мА

—

±0,007

±0,011

±0,022

±0,035

напряжение

от -10 до +100 мВ

±0,06

±0,09

±0,18

±0,30

Примечания:

• ¹⁾ - погрешность измерений для ТС и ТП - в °С, для сопротивления - в Ом, для силы тока - в мА, для напряжения - в мВ;

• ²⁾ - погрешность измерений сигналов ТП указана без учета погрешности измерений температуры холодного спая, которая равна ±0,4 °С для КТ 0,1 и КТ 0,15 (±0,8 °С для КТ 0,25 и КТ 0,5) в диапазоне рабочих температур;

• ³⁾ - пределы допускаемой дополнительной абсолютной погрешности измерений при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5^Д;

• ⁴⁾ - пределы допускаемой приведенной погрешности преобразования цифрового выходного сигнала в аналоговый выходной сигнал, выраженные в процентах от диапазона выходного сигнала:

± 0,02 % (для преобразователей с КТ 0,1);

± 0,04 % (для преобразователей с КТ 0,15);

± 0,075 % (для преобразователей с КТ 0,25);

± 0,10 % (для преобразователей с КТ 0,5.

Тип входного сигнала

Максимальный диапазон измерений

Минимальный интервал измерений¹⁾

Пределы допускаемой основной приведенной погрешности измерений (у) (в зависимости от класса точности), % (от диапазона измерений)²⁾

КТ 0,1

КТ 0,15

КТ 0,25

КТ 0,5

Термопреобразователи сопротивления по ГОСТ 6651-2009

Pt1000

1000П

от -196 до +800 °С

Pt100, 100П

от -196 до +850 °С

30 °С

±0,1

(±0,25)³⁾

±0,15

(±0,5)³⁾

±0,25

(±1,0)³⁾

±0,5

(±1,5)³⁾

Pt50

50П

от -196 до +850 °С

100М

50М

от -180 до +200 °С

50 °С

Термопреобразователи сопротивления по ГОС^Г

Г 6651-59

46П (гр.21)

от -196 до +650 °С

50 °С

±0,1

±0,15

±0,25

±0,5

53М (гр. 23)

от -50 до +180 °С

(±0,25)³⁾

(±0,5)³⁾

(±1,0)³⁾

(±1,5)³⁾

Тип входного сигнала

Максимальный диапазон измерений

Минимальный интервал измерений¹⁾

Пределы допускаемой основной приведенной погрешности измерений (у) (в зависимости от класса точности), % (от диапазона измерений)²⁾

КТ 0,1

КТ 0,15

КТ 0,25

КТ 0,5

Преобразователи термоэлектрические по ГОСТ Р 8.585-2001

ТХК (L)

от -200 до +600 °С

200 °С

±0,1

(±0,2)⁴⁾

±0,15

(±0,3)⁴⁾

±0,25

(±0,5)⁴⁾

±0,5

(±1,0)⁴⁾

ТХА (K)

от -210 до +1300°С

300 °С

±0,1

±(0,2)⁵⁾

±0,15

(±0,3)⁵⁾

±0,25

(±0,5)⁵⁾

±0,5

(±1,0)⁵⁾

ТПП (S)

от 0 до +1700 °С

500 °С

±0,1

(±0,2)⁶⁾

±0,15

(±0,3)⁶⁾

±0,25

(±0,5)⁶⁾

±0,5

(±1,0)⁶⁾

ТПР (B)

от +300 до +1800 °С

500 °С

±0,2

±0,3

±0,5

±1,0

ТНН (N)

от -110 до +1300°С

300 °С

±0,1

±(0,2)⁵⁾

±0,15

(±0,3)⁵⁾

±0,25

(±0,5)⁵⁾

±0,5

(±1,0)⁵⁾

ТЖК (J)

от -200 до +1100°С

300 °С

±0,1

±(0,2)⁵⁾

±0,15

(±0,3)⁵⁾

±0,25

(±0,5)⁵⁾

±0,5

(±1,0)⁵⁾

ТПП (R)

от 0 до +1700 °С

500 °С

±0,1

(±0,2)⁶⁾

±0,15

(±0,3)⁶⁾

±0,25

(±0,5)⁶⁾

±0,5

(±1,0)⁶⁾

ТВР (A-1)

от 0 до +1200 °С

1200 °С

±0,4

±0,6

±1,2

±2,0

св. +1200 до +2500 °С

ТМК (T)

от -50 до +400 °С

200 °С

±0,2

±0,3

±0,5

±1,0

Аналоговые сигналы и температура холодного спая

сопротивление

от 0 до 2000 Ом

30 Ом

±0,1

±0,15

±0,25

±0,5

сила тока

от 0 до 25 мА

5 мА

напряжение

от -10 до +100 мВ

5 мВ

Примечания:

• ¹) - интервал измерений определяется как алгебраическая разница между значениями верхнего и нижнего пределов диапазона измерений. Нормирующим значением для основной погрешности является программно-установленный диапазон измерений, который не должен быть менее минимального интервала измерений;

• ²⁾ - пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5-у;

• ³⁾  -  пределы  допускаемой  основной  приведенной  погрешности  измерений

для интервала измерений менее 100 °С;

• ⁴⁾  -  пределы  допускаемой  основной  приведенной  погрешности  измерений

для интервала измерений менее 400 °С;

• ⁵⁾  -  пределы  допускаемой  основной  приведенной  погрешности  измерений

для интервала измерений менее 600 °С;

• ⁶⁾  -  пределы  допускаемой  основной  приведенной  погрешности  измерений

для интервала измерений менее 1000 °С;

• ⁷⁾ - погрешность измерений сигналов ТП указана без учета погрешности измерений температуры холодного спая, которая равна ±0,4 °С для КТ 0,1 и КТ 0,15 (±0,8 °С для КТ 0,25 и КТ 0,5) в диапазоне рабочих температур.

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 18 до 36

Габаритные размеры¹⁾, мм, не более: - для модели Н1

155x110x70

- для модели Н2

125x88x70

- для модели А1

196x155x86

- для модели А2

160x155x86

- для модели А3

150x130x110

- для модели Н3

180x130x125

- для модели П1

045x24

- для модели П2

120x120x24

Масса, кг, не более:

- для моделей Н1 и Н2

1,5

- для модели А1

2,5

- для модели А2

0,8

- для модели А3

1,6

- для модели Н3

2,6

- для модели П1

0,2

- для модели П2

0,3

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +21 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия эксплуатации:

- температура окружающей среды (в зависимости от кода заказа ²⁾, °C

- 1.3

от -10 до +70

- 1.4³⁾

от -40 до +70

- 1.5⁴⁾

от -55 до +80⁵⁾

- 1.6⁴⁾

от -60 до +85⁵⁾

- относительная влажность воздуха, %

не более 98 (при +40 °C)

Средняя наработка на отказ, ч, не менее

200000

Средний срок службы, лет, не менее

20

Примечания:

¹⁾ - габаритные размеры преобразователей моделей А1, А2, А3, Н1, Н2, Н3 указаны

для кодов заказа с кабельными вводами (электрическими разъемами) по умолчанию;

²⁾ - жидкокристаллический индикатор преобразователей

устойчив к воздействию

температуры окружающего воздуха от минус 15 °С до плюс 80 °

С, и восстанавливает свою

работоспособность после воздействия более низких температур до минус 30 °С.

³⁾ - значение по умолчанию;

• ⁴⁾ - только для преобразователей моделей А1, А2, А3, Н1, Н2, Н3 и П1;

• ⁵⁾ - для преобразователей, предназначенных для работы на морских судах, нижняя

рабочая температуры эксплуатации от минус 40 °С.
