Сведения о средстве измерений: 65658-16 Унифицированные измерители частоты вращения роторов ГТД морского назначения

Номер по Госреестру СИ: 65658-16
65658-16 Унифицированные измерители частоты вращения роторов ГТД морского назначения
(Топаз-153 ВП)

Назначение средства измерений:
Унифицированные измерители частоты вращения роторов ГТД морского назначения Топаз-153 ВП (далее - ИЧВ) обеспечивают двухканальное преобразование частоты вращения роторов газотурбинных двигателей (ГТД) морского назначения в электрические сигналы с выдачей информации на вторичный прибор в виде импульсного, аналогового и цифрового электрических сигналов по каждому из двух каналов.

сертификация программного обеспечения
Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Унифицированные измерители частоты вращения роторов ГТД морского назначения
Рисунок № 1
Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Унифицированные измерители частоты вращения роторов ГТД морского назначения
Рисунок № 2
Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения, http://oei-analitika.ru рисунок № 3
Внешний вид.
Унифицированные измерители частоты вращения роторов ГТД морского назначения
Рисунок № 3
Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения, http://oei-analitika.ru рисунок № 4
Внешний вид.
Унифицированные измерители частоты вращения роторов ГТД морского назначения
Рисунок № 4

Общие сведения

Дата публикации - 06.05.2023
Срок свидетельства - 27.10.2021
Номер записи - 183052
ID в реестре СИ - 1388901
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Волгодонск
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)

Наличие аналогов СИ: Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66306-16
29.12.2021
Преобразователи термоэлектрические для ГТД морского назначения, ТХА-75, ТХА-100, ТХА-75К, ТХА-100К
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
65658-16
27.10.2021
Унифицированные измерители частоты вращения роторов ГТД морского назначения, Топаз-153 ВП
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
82511-21
09.08.2026
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные, ТСП-ОМ
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
88058-23
27.01.2028
Комплексы портативные измерительные, КОД-М
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
1 год
90778-23
15.12.2028
Преобразователи термоэлектрические, ТПх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
1 год
90779-23
15.12.2028
Термопреобразователи сопротивления, ТСх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
95342-25
28.04.2030
Преобразователи измерительные, ИП1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
5 лет
90777-23
15.12.2028
Преобразователи термоэлектрические, (К)Тхх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Бесплатный

Кто поверяет Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на корпус блока измерений лазерной гравировкой и на титульные листы эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Унифицированные измерители частоты вращения роторов ГТД морского назначения ТОПАЗ-153 ВП. Руководство по эксплуатации. ЮВМА.400210.001 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к термопреобразователям
  • 1. ГОСТ РВ 20.39.301-98 - ГОСТ РВ 20.39.309-98.

  • 2. ГОСТ РВ 20.57.304-98 - ГОСТ РВ 20.57.310-98, ГОСТ РВ 20.57.312-98

  • 3. Унифицированные измерители частоты вращения роторов ГТД морского назначения Топаз-153 ВП. Технические условия. ЮВМА.400210.001 ТУ.

Поверка

Поверка

Поверка осуществляется в соответствии с методикой ЮВМА.400210.001 Д6 «Измерители частоты вращения роторов ГТД морского назначения унифицированные Топаз-153 ВП. Методика поверки», утвержденной начальником ФГБУ «ГНМЦ» Минобороны России 16.02.2016 г.

Основные средства поверки:

  • - установка тахометрическая УТ05-60, диапазон измерений от 10 до 60 000 об/мин, пределы допускаемой основной погрешности ± 0,05 % (регистрационный № 6840-78);

  • - генератор сигналов прецизионный ГЗ-110, диапазон частот от 0,01 до 60 000 Гц, пределы допускаемой относительной погрешности установки частоты ±3 х 10'7 % (регистрационный № 5460-76);

  • - частотомер электронно-счётный 43-63/1, диапазон измерений от 0,1 Гц до 200 МГц (регистрационный № 9084-90);

  • - осциллограф С1-83, диапазон напряжений от 4 х 10’7 до 20 с, пределы допускаемой

основной погрешности измерений коэффициентов отклонения и развёртки ±8  %

(регистрационный № 6979-79);

  • - мегаомметр Ф4101, диапазон измерений от 0 до 500 МОм, основная погрешность ±10 % (регистрационный № 4542-74);

  • - вольтметр В7-54/3, верхний предел измерений напряжения 20 В, пределы допускаемой погрешности измерений ± 0,05% (регистрационный № 15250-12).

Примечание: поверка ИЧВ возможна в комплекте с любым датчиком Топаз-178 ВП-1 или Топаз-178 ВП-la, или Топаз-178 ВП-2.

Знак поверки наносится на корпус блока измерений и заносится в паспорт на ИЧВ.


Изготовитель

Закрытое акционерное общество научно-производственная компания «Эталон»
(ЗАО НПК «Эталон»)
ИНН 6143002656
Почтовый адрес: 347360, Ростовская обл., г. Волгодонск, ул. Ленина, д. 60, а/я 1371 Юридический адрес: 347360, Ростовская обл., г. Волгодонск, ул. 6-я Заводская, д. 25 Телефон/факс: (8639) 27-79-39, 27-79-60, 27-79-41
E-mail: info@npketalon.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48

Принцип действия ИЧВ основан на измерении частоты огибающей амплитудно-модулированного сигнала в колебательном контуре при циклическом изменении расстояния между индуктором (зубом шестерни ротора ГТД) и катушкой вихретокового датчика ИЧВ, и преобразовании в цифровой сигнал по интерфейсу RS-485, импульсный и аналоговый выходной сигнал.

Конструктивно ИЧВ состоит из первичного двухканального измерительного преобразователя (вихретокового датчика) и вторичного двухканального измерительного преобразователя (блока измерения). Измерительные каналы ИЧВ полностью независимы.

ИЧВ имеют следующие исполнения:

ЮВМА.402149.001 - унифицированный измеритель частоты вращения роторов ГТД назначения Топаз-153 ВП ЮВМА.400210.001 ТУ с датчиком Топаз-178 ВП-1;

ЮВМА.402149.001-01 - унифицированный измеритель частоты вращения роторов ГТД назначения Топаз-153 ВП ЮВМА.400210.001 ТУ с датчиком Топаз-178 ВП-la, отличающийся от датчика Топаз-178 ВП-1 наличием паза для уплотнительного резинового кольца;

ЮВМА.402149.001-02 - унифицированный измеритель частоты вращения роторов ГТД назначения Топаз-153 ВП ЮВМА.400210.001 ТУ с датчиком Топаз-178 ВП-2, в конструкции которого имеется нагревостойкий кабель.

Внешний вид блока измерения Топаз-153 ВП, место нанесения знака утверждения типа и знака поверки представлены на рисунке 1, внешний вид датчиков Топаз-178 ВП-1 и Топаз-178 ВП-1а - на рисунке 2, датчика Топаз-178 ВП-2 - на рисунке 3.

Места пломбирования от несанкционированного доступа представлены на рисунке 4.

Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП), http://oei-analitika.ru

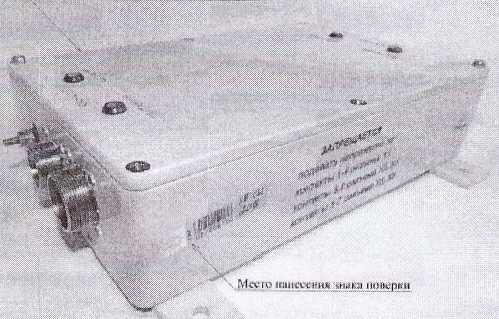

Рисунок 1 - Внешний вид блока измерения Топаз-153 ВП, место нанесения знака утверждения типа и знака поверки

Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП), http://oei-analitika.ru

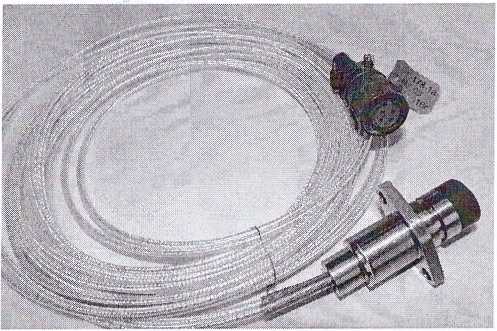

Рисунок 2 - Внешний вид датчика токовихревого Топаз-178 В1Т-1 и Топаз-178 ВП-1а

Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП), http://oei-analitika.ru

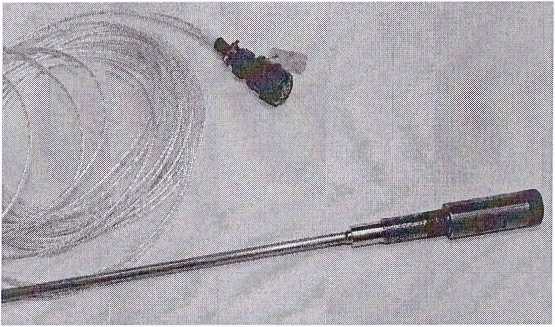

Рисунок 3 - Внешний вид датчика токовихревого Топаз-178 ВП-2

Внешний вид. Унифицированные измерители частоты вращения роторов ГТД морского назначения (Топаз-153 ВП), http://oei-analitika.ru

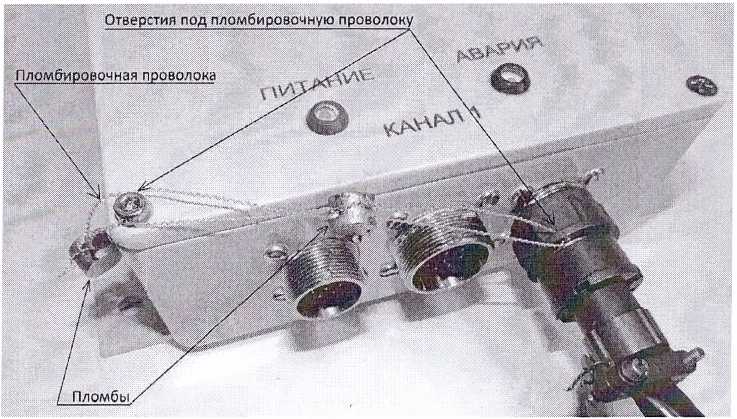

Рисунок 4 - Места пломбирования от несанкционированного доступа


Комплект поставки включает:

  • - датчик вихретоковый Топаз-178 ВП-1 или Топаз-178 ВП-1а, или Топаз-178 ВП-2;

  • - блок измерения Топаз-153 ВП;

  • - комплект монтажных частей;

  • - одиночный комплект ЗИП (при заказе предприятием-потребителем);

  • - комплект эксплуатационной документации.

  • - методика поверки -1 экз. на партию изделий (при заказе предприятием-потребителем). Примечание: возможна раздельная поставка составных частей ИЧВ.


Диапазон измерения частоты вращения, об/мин...................................от 1 до 20000;

Количество независимых каналов измерения.......................................................2;

Таблица 1 - Характеристики выходных сигналов на выходе блока измерения

Наименование характеристики (для каждого канала)

Значение

импульсный выходной электрический сигнал

  • - длительность импульса, мкс

  • - амплитуда импульса, В, не более

  • - электрическое сопротивление активной нагрузки, Ом

  • - длина кабельной линии связи, м, не более

  • - частота следования импульсов (f)*, Гц, не более

30 ±3,0

5 ±0,5

200 ± 20

20

z-n/60

аналоговый выходной электрический сигнал:

  • - амплитуда импульса, В

  • - электрическое сопротивление активной нагрузки, Ом

  • - длина кабельной линии связи, м, не более

от 1 до 5

200 ± 20

20

цифровой выходной электрический сигнал:

  • - скорость передачи, бод

  • - длина кабеля линии связи типа «витая пара», м, не более

115200

200

* где z - число зубьев индуктора (шестерни ротора ГТД), п - частота вращения вала индуктора (шестерни), об/мин

Примечание: цифровой электрический сигнал передаётся на прибор контроля и удалённую ЭВМ по интерфейсу RS-485 согласно протоколу сетевого обмена данными.

Предел допускаемой основной погрешности измерений (А) по цифровому электрическому сигналу, приведённой к верхнему пределу измерений в диапазоне измерений частоты вращения от 10 до 20000 об/мин, %..................................................................±0,1;

Вариация показаний ИЧВ по цифровому электрическому сигналу не должна превышать половины предела допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности выходного сигнала по цифровому каналу, вызванный изменением температуры окружающего воздуха от 20 °C до температуры 55 °C или от 20 °C до нижнего рабочего значения минус 10 °C, %, не более..................0,5 А;

Предел допускаемой дополнительной погрешности выходного сигнала по цифровому каналу, вызванный изменением напряжения питания от номинального напряжения 27 В на ± 5,4 В, не более.................................................................................................0,5Д;

Напряжение питания от источника постоянного тока, В................................27±5,4;

Потребляемая электрическая мощность, Вт, не более...........................................8;

Расстояние от торца датчика до выступающей части вращающегося объекта, мм............................................................................................................. 1±0,5;

Таблица 2 - Габаритные размеры и масса частей изделий

Наименование частей ИЧВ

Габаритные размеры (длина х ширина х высота), мм, не более

Масса, кг, не более

Блок измерений

250 х 190 х 65

1,8

Датчик вихретоковый «Топаз-178 ВП-1»

6100 x 44 x 25

0,5

Датчик вихретоковый «Топаз-178 ВП-1 а»

6100 x44 x 25

0,5

Датчик вихретоковый «Топаз-178 ВП-2»

6030 х 020

0,8

ИЧВ работает с любыми типами индукторов, выполненных из стали и чугуна. Число зубьев (штифтов) индуктора от 1 до 600 регламентируется частотой следования импульсов, которая должна быть в пределах от 0,2 Гц до 25000 Гц.

Длина зуба должна быть не менее 18 мм, высота - не менее 5 мм, ширина зуба - не менее 3 мм на высоте 0,7 h и не менее 2,5 мм на высоте 11, где h - высота зуба относительно основания).

Рабочие условия эксплуатации:

температура окружающей среды, °C:

- для блока измерения................................................от минус 10 до 55;

- для вихретоковых датчиков.......................................от минус 10 до 180.

Примечание: высокотемпературная часть кабеля датчика Топаз-178ВП-2 предназначена для эксплуатации при температуре от минус 10 до 550 °C.

  • - относительная влажность воздуха при температуре 50 °C, %........................до 100.

Назначенный срок службы блока измерения, лет, не более.................................16.

Назначенный ресурс блока измерения, ч, не более....................................... 25000.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
