Сведения о средстве измерений: 82511-21 Термометры сопротивления платиновые эталонные 3 разряда малогабаритные

Номер по Госреестру СИ: 82511-21
82511-21 Термометры сопротивления платиновые эталонные 3 разряда малогабаритные
(ТСП-ОМ)

Назначение средства измерений:
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ предназначенные для поверки рабочих средств измерений температуры классов допуска А, В, и С по ГОСТ 6651-2009 и классов допуска 1 и 2 по ГОСТ 6616-94, а также для точных измерений температуры в диапазоне от 0 до плюс 420 °С согласно государственной поверочной схеме ГОСТ 8.558-2009 (в том числе для средств измерений с дополнительным каналом при проведении их бездемонтажной поверки в процессе эксплуатации).

сертификация программного обеспечения
Внешний вид. Термометры сопротивления платиновые эталонные 3 разряда малогабаритные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные
Рисунок № 1

Общие сведения

Дата публикации - 20.08.2021
Срок свидетельства - 09.08.2026
Номер записи - 183792
ID в реестре СИ - 1392072
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТСП-ОМ, Нет модификации,

Производитель

Изготовитель - Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Волгодонск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 251
Выдано извещений - 6
Кол-во периодических поверок - 72
Кол-во средств измерений - 106
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Термометры сопротивления платиновые эталонные 3 разряда малогабаритные (ТСП-ОМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66306-16
29.12.2021
Преобразователи термоэлектрические для ГТД морского назначения, ТХА-75, ТХА-100, ТХА-75К, ТХА-100К
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
65658-16
27.10.2021
Унифицированные измерители частоты вращения роторов ГТД морского назначения, Топаз-153 ВП
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
82511-21
09.08.2026
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные, ТСП-ОМ
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
88058-23
27.01.2028
Комплексы портативные измерительные, КОД-М
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
1 год
90778-23
15.12.2028
Преобразователи термоэлектрические, ТПх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
1 год
90779-23
15.12.2028
Термопреобразователи сопротивления, ТСх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
2 года
95342-25
28.04.2030
Преобразователи измерительные, ИП1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП
5 лет
90777-23
15.12.2028
Преобразователи термоэлектрические, (К)Тхх/1
Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск)
ОТ
МП

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Термометры сопротивления платиновые эталонные 3 разряда малогабаритные (ТСП-ОМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 23 2 21 4 23 2 21
    ЗАО НПК " ЭТАЛОН "
    (RA.RU.313614)
  • ТСП-ОМ
  • 199 52 177 22 0 153 131 22
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ТСП-ОМ
  • 15 2 0 15 2 15 0 15
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • ТСП-ОМ
  • 12 0 12 0 12 0 12
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ТСП-ОМ
  • 2 2 0 2 0 1 0 1

    Стоимость поверки Термометры сопротивления платиновые эталонные 3 разряда малогабаритные (ТСП-ОМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    9800 18148
    ФБУ УРАЛТЕСТ
    Свердловская область
    26496 18148

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 документа ЮВМА.400520.013 РЭ «Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термометрам сопротивления платиновым эталонным 3 разряда малогабаритным ТСП-ОМ

    ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ЮВМА.400520.013 ТУ «Термометры сопротивления платиновые эталонные 3 разряда малогабаритные ТСП-ОМ. Технические условия».

    Принцип действия термометров сопротивления платиновых эталонных 3 разряда малогабаритных ТСП-ОМ (далее - термометры) основан на зависимости электрического сопротивления платины от температуры. Термометры подлежат индивидуальной градуировке.

    Градуировочную характеристику термометра определяют по формуле:

    W(T) = Wct(T) + Д W(T),

    где Wct(T) - стандартная функция по Международной температурной шкале 1990 г. (МТШ-90),

    Д\¥(Т) - отклонение от стандартной функции, определяемое при градуировке термометра в реперных точках МТШ-90, точках затвердевания олова и цинка.

    Термометры имеют конструкцию, представляющую собой гибкую металлическую оболочку из нержавеющей стали с минеральной изоляцией, внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент термометра представляет собой спираль из платиновой проволоки диаметром 0,010 - 0,015 мм, помещенную в каналы керамического изолятора. Выводы чувствительного элемента выполнены из платиновой или серебряной проволоки диаметром 0,10 - 0,15 мм. Для обеспечения вибростойкости и теплопередачи платиновая спираль засыпана в каналах изолятора порошком на основе оксида алюминия. Выводы загерметизированны на выходе из каналов изолятора глазурью.

    Исполнения термометров ТСП-ОМ различаются габаритными размерами и массой.

    Маркировка на головке термометра выполнена методом лазерной гравировки и содержит: товарный знак предприятия-изготовителя; обозначение - «ТСП-ОМ»; заводской номер; год изготовления. Знак поверки наносится на свидетельство о поверке или в паспорт.

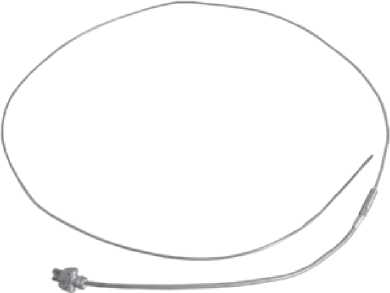

    Общий вид термометров представлен на рисунке 1.

    Пломбирование термометров сопротивления платиновых эталонных 3 разряда малогабаритных ТСП-ОМ не предусмотрено.

    Внешний вид. Термометры сопротивления платиновые эталонные 3 разряда малогабаритные (ТСП-ОМ), http://oei-analitika.ru

    Рисунок 1 - Общий вид термометра

    Программное обеспечение отсутствует


    Таблица 4 - Комплектность термометров

    Наименование изделия или документа

    Обозначение

    Количество

    Термометр    сопротивления    платиновый

    эталонный 3 разряда малогабаритный ТСП-ОМ

    ЮВМА.405211.051(-ХХ)

    1 шт.

    Руководство по эксплуатации

    ЮВМА.400520.013 РЭ

    1 экз.

    Паспорт

    ЮВМА.400520.013 ПС

    1 экз.

    блок правочный ручной

    908.3165.00.000

    1 шт. по

    заказу

    блок правочный настольный

    ЮВМА.303482.001

    1 шт. по

    заказу

    упаковка (футляр)

    ЮВМА.323365.001

    1 шт. *

    упаковка (чемодан)

    908.3164.00.000

    1 шт.**

    Методика поверки

    ЮВМА.400520.013 Д6

    1 экз.

    Свидетельство о поверке

    1 экз.

    ХХ - от 00 до 10 исполнение термометра в зависимости от длины и массы; * - для термометров с длиной монтажной части до 1500 мм включительно; ** - для термометров с длиной монтажной части более 1500 мм.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от 0 до 420

    Номинальное сопротивление при 0 °С, Ом

    100±0,05

    Отношение сопротивления термометров к их сопротивлению в тройной точке воды (W) при температуре +100 °С W100, не менее

    1,3850

    Нестабильность термометров, °С, не более

    ±0,01

    Границы доверительной абсолютной погрешности при доверительной вероятности 0,95 при измерительном токе 0,4 мА, °С, не более

    при температуре:

    0,010

    ±0,02

    +231,928

    ±0,04

    +419,527

    ±0,07

    Электрическое сопротивление изоляции между выводами и корпусом термометра, МОм, не менее при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±16) %

    100

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Схема внутренних соединений

    четырехпроводная

    Габаритные размеры

    внешний диаметр погружаемой части, мм, не более - кабельная часть

    1,5

    - рабочий наконечник

    1,6

    длина погружаемой части, мм

    1000, 1250, 1500, 2000, 2500,3000,

    4000, 5000, 6000, 7000, 8000

    диаметр х длина головки, мм, не более

    29*65

    Масса, г, не более

    160

    Условия эксплуатации: диапазон температуры окружающего воздуха, °C

    от -10 до +60

    относительная влажность при температуре воздуха +35 °С, %, не более

    95±3

    диапазон атмосферного давления, кПа

    от 84 до 106,7

    Наработка на отказ (50 циклов нагрев -охлаждение),

    1000

    ч, не менее

    Срок службы, лет, не менее

    5
