Номер по Госреестру СИ: 88058-23
88058-23 Комплексы портативные измерительные
(КОД-М)
Назначение средства измерений:
Комплексы портативные измерительные КОД-М (далее - комплексы) предназначены для измерения, регистрации и анализа сигналов тока и напряжения в трехфазных цепях питания и системах управления электроприводной арматуры.
Внешний вид.
Комплексы портативные измерительные
Рисунок № 1
Внешний вид.
Комплексы портативные измерительные
Рисунок № 2
Внешний вид.
Комплексы портативные измерительные
Рисунок № 3
Внешний вид.
Комплексы портативные измерительные
Рисунок № 4
Внешний вид.
Комплексы портативные измерительные
Рисунок № 5
Внешний вид.
Комплексы портативные измерительные
Рисунок № 6
Внешний вид.
Комплексы портативные измерительные
Рисунок № 7
Внешний вид.
Комплексы портативные измерительные
Рисунок № 8
Общие сведения
Дата публикации - 30.01.2023
Срок свидетельства - 27.01.2028
Номер записи - 190045
ID в реестре СИ - 1405452
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КОД-М,
Производитель
Изготовитель - Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Волгодонск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№174 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы портативные измерительные (КОД-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66306-16 29.12.2021 |
Преобразователи термоэлектрические для ГТД морского назначения, ТХА-75, ТХА-100, ТХА-75К, ТХА-100К Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
2 года |
|
65658-16 27.10.2021 |
Унифицированные измерители частоты вращения роторов ГТД морского назначения, Топаз-153 ВП Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
2 года |
|
82511-21 09.08.2026 |
Термометры сопротивления платиновые эталонные 3 разряда малогабаритные, ТСП-ОМ Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
2 года |
|
88058-23 27.01.2028 |
Комплексы портативные измерительные, КОД-М Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
1 год |
|
90778-23 15.12.2028 |
Преобразователи термоэлектрические, ТПх/1 Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
1 год |
|
90779-23 15.12.2028 |
Термопреобразователи сопротивления, ТСх/1 Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
2 года |
|
95342-25 28.04.2030 |
Преобразователи измерительные, ИП1 Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
5 лет |
|
90777-23 15.12.2028 |
Преобразователи термоэлектрические, (К)Тхх/1 Закрытое акционерное общество Научно-производственная компания "Эталон" (ЗАО НПК "Эталон") (РОССИЯ Ростовская обл., г. Волгодонск) |
ОТ МП |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Комплексы портативные измерительные (КОД-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Комплексы портативные измерительные (КОД-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение комплексов работает в операционной системе Windows или Linux, оно служит для управления режимами работы комплексов, его метрологически значимая часть предназначена для обработки, отображения и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Конфигуратор КОД-М |
|
Номер версии (идентификационный номер) |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на таблички, размещенные на задней панели основного блока и блока измерения напряжения.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.2 «Подготовка к работе и описание работы комплекса» руководства по эксплуатации ЮВМА.410100.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам портативным измерительным КОД-МГосударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
Комплексы портативные измерительные КОД-М. Технические условия ЮВМА.410100.001ТУ.
ПравообладательЗакрытое акционерное общество Научно-производственная компания «Эталон» (ЗАО НПК «Эталон»)
ИНН 6143002656
Адрес: 347360, Ростовская обл., г. Волгодонск, ул.6-я Заводская, д. 25
Тел./Факс +7(8639)27-79-39, E-mail: info@npketalon.ru
Изготовитель
Закрытое акционерное общество Научно-производственная компания «Эталон» (ЗАО НПК «Эталон»)ИНН 6143002656
Адрес: 347360, Ростовская обл., г. Волгодонск, ул.6-я Заводская, д. 25
Тел./Факс +7(8639)27-79-39, E-mail: info@npketalon.ru
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4 Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru
E-mail: post@actimaster.ru
Правообладатель
Закрытое акционерное общество Научно-производственная компания «Эталон» (ЗАО НПК «Эталон»)ИНН 6143002656
Адрес: 347360, Ростовская обл., г. Волгодонск, ул.6-я Заводская, д. 25
Тел./Факс +7(8639)27-79-39, E-mail: info@npketalon.ru
Комплексы состоят из основного блока и блока измерения напряжения.

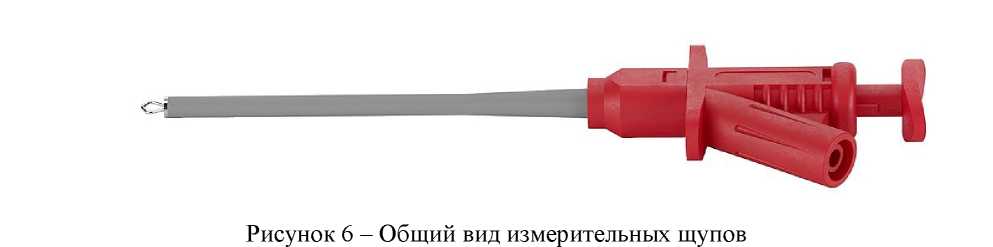

Для подключения к цепям питания служат измерительные щупы для измерения постоянного и переменного напряжения (семь каналов «A», «B», «C», «КВО», «КВЗ», «МВО», «МВЗ») и токовые клещи для измерения силы переменного тока (три канала «A», «B», «C»,).
В блоке измерения напряжения осуществляется масштабное преобразование напряжения, снимаемого с измерительных щупов. От блока измерения напряжения и с выхода токовых клещей сигналы подаются в основной блок, где производится их аналого-цифровое преобразование в цифровой код. Измерительная информация отображается на цветном дисплее основного блока. Алгоритмы обработки позволяют вычислять активную мощность по измеренным значениям напряжения и силы тока.
В основном блоке имеются каналы аналогового ввода, при подключении к которым производится измерение постоянного и переменного напряжения (три канала «U1», «U2», «U3») и постоянного тока (три канала «I1», «I2», «I3») методом прямого аналого-цифрового преобразования.
Питание комплекса осуществляется от двух аккумуляторных батарей в основном блоке. Основной блок и блок измерения напряжения выполнены в прочных пластиковых корпусах синего цвета.
Общий вид комплексов представлен на рисунке 1, общий вид основного блока - на рисунке 2. На рисунке 3 показан фрагмент задней панели основного блока с заводской табличкой. Общий вид блока измерения напряжения представлен на рисунке 4, фрагмент его задней панели с заводской табличкой - на рисунке 5. Общие виды измерительных щупов и токовых клещей показаны на рисунках 6 - 8.
Таблички, размещенные на задних панелях основного блока и блока измерения напряжения (рисунки 3 и 5) содержат товарный знак и наименование изготовителя (ЗАО НПК «Эталон»), знак утверждения типа, заводской номер по системе нумерации изготовителя и год выпуска. Знак поверки в виде самоклеющейся этикетки может наноситься на боковую панель блока измерения напряжения (рисунок 4).

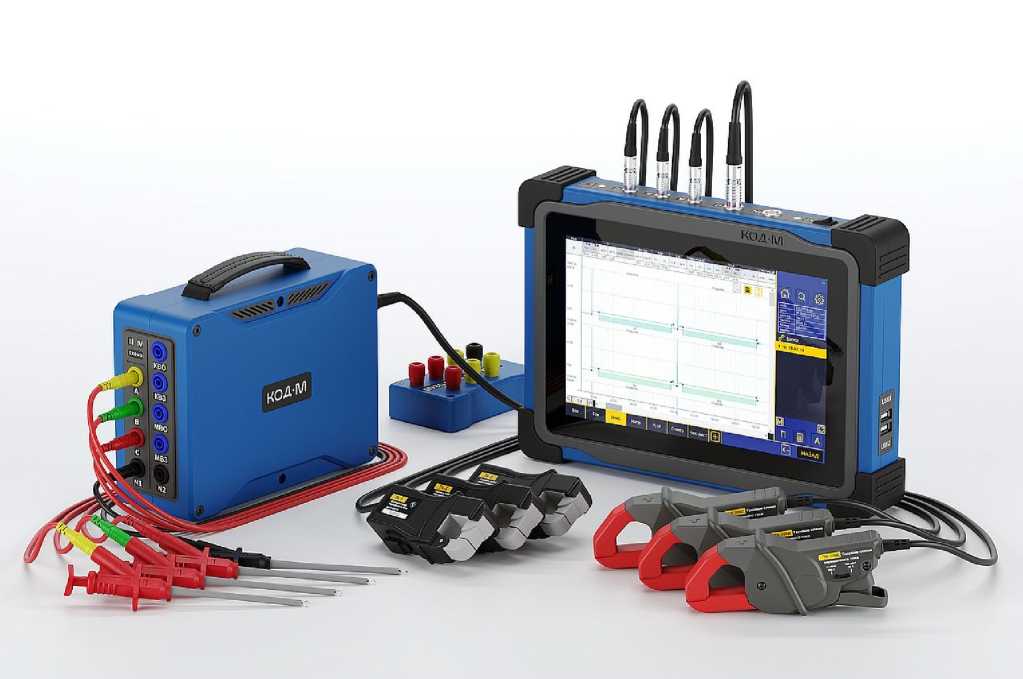

Рисунок 1 - Общий вид комплексов

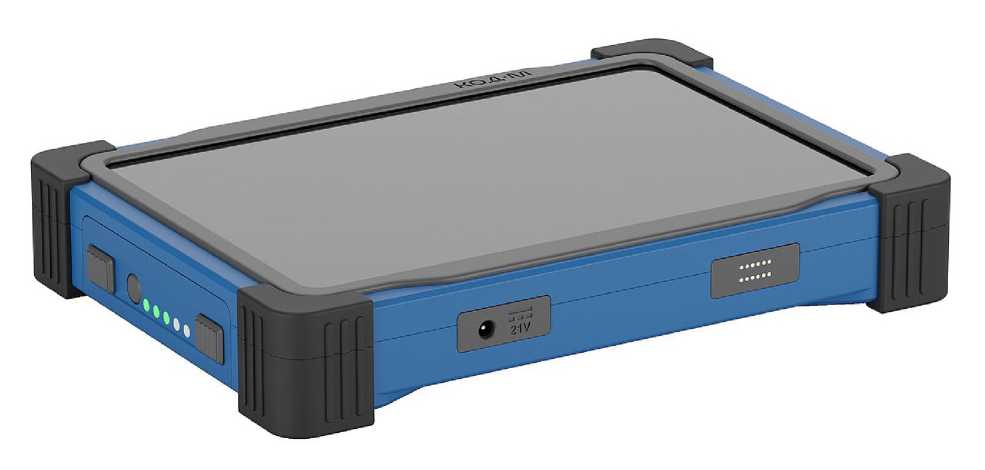

Рисунок 2 - Общий вид основного блока
место установки пломбы
место нанесения знака утверждения типа место нанесения заводского номера

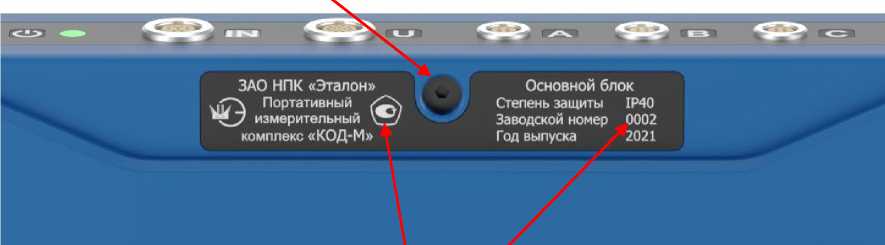

Рисунок 3 - фрагмент задней панели основного блока с заводской табличкой
а) передняя панель б) задняя панель

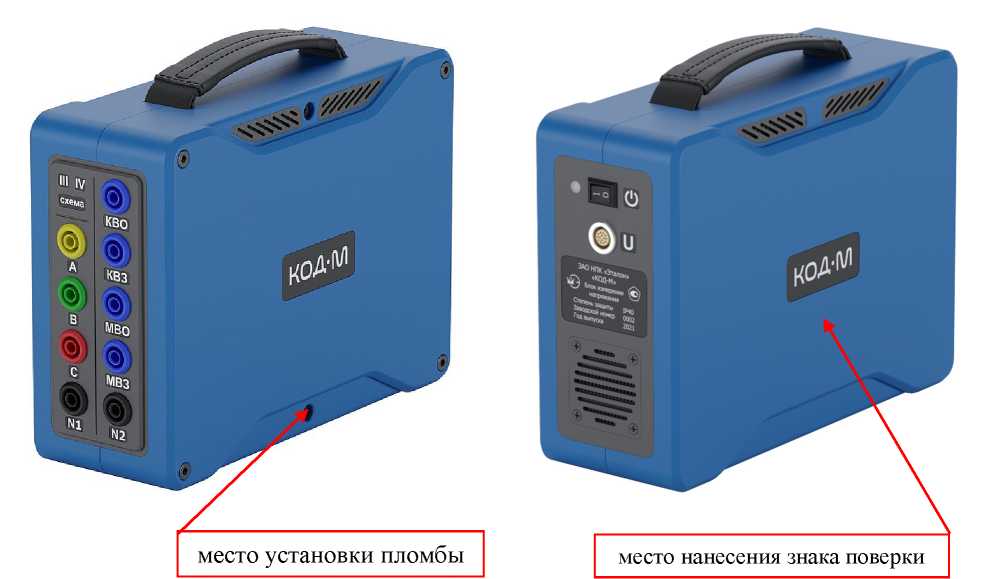

Рисунок 4 - Общий вид блока измерения напряжения
напряжения Степень защиты Заводской номер Год выпуска
место нанесения заводского номера место нанесения знака утверждения типа
Рисунок 5 - фрагмент задней панели блока измерения напряжения с заводской табличкой

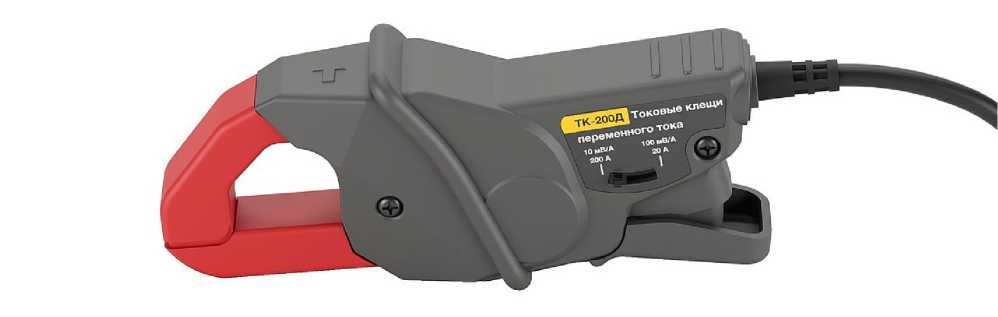

Рисунок 7 - Общий вид токовых клещей ТК-200Д

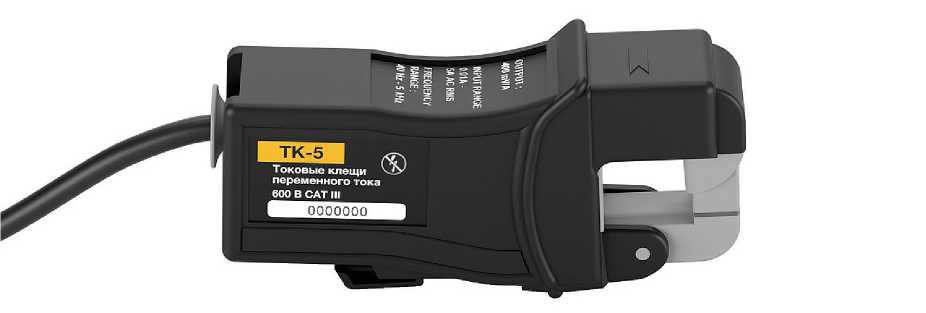

Рисунок 8 - Общий вид токовых клещей ТК-5
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Блок основной |
908.2341.01.000 |
1 шт. |
|
Блок измерения напряжения |
908.2341.02.000 |
1 шт. |
|
Аккумуляторная батарея |
908.2341.05.000 |
2 шт. |
|
Токовые клещи ТК-200Д |
908.2341.06.000 |
3 шт. |
|
Токовые клещи ТК-5 |
908.2341.07.000 |
3 шт. |
|
Измерительные щупы |
- |
9 шт. |
|
Соединительные провода AWG13 для щупов |
- |
9 шт. |
|
Межблочный соединительный кабель |
908.2341.03.000 |
1 шт. |
|
Блок коммутационный |
908.2341.04.000 |
1 шт. |
|
Сумка |
- |
1 шт. |
|
Чемодан |
- |
1 шт. |
|
Транспортная упаковка |
908.2341.10.000 |
1 шт. |
|
Комплексы портативные измерительные КОД-М. Руководство по эксплуатации |
ЮВМА.410100.001РЭ |
1 экз. |
|
Комплексы портативные измерительные КОД-М. Руководство оператора |
ЮВМА.410100.001И1 |
1 экз. |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Комплексы портативные измерительные КОД-М. Паспорт |
ЮВМА.410100.001ПС |
1 экз. |
|
Компакт-диск с программным обеспечением и документацией |
- |
1 шт. |
|
Примечание - комплектность определяется заказом, и приводится в паспорте поставляемого комплекса | ||
Метрологические и основные технические характеристики комплексов представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА ТОКОВЫМИ КЛЕЩАМИ ТК-5 | |
|
Диапазон частот, Г ц |
от 48 до 5000 |
|
Диапазон измерения силы переменного тока, А 1) |
от 0,1 до 5,0 |
|
Пределы допускаемой основной относительной погрешности измерения силы тока на частотах 48 Гц < F < 65 Гц, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения силы тока на частотах F, % 2) | |
|
65 Гц<Б< 1000 Гц |
±1,2 |
|
1000 Гц<Б<5000 Гц |
±1,5 |
Продолжение таблицы 2
|
1 |
2 |
|
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА ТОКОВЫМИ КЛЕЩАМИ ТК-200Д | |
|
Диапазон частот, Г ц |
от 40 до 10000 |
|
Диапазон измерения силы переменного тока, А | |
|
поддиапазон 1 |
от 0,5 до 24 |
|
поддиапазон 2 |
от 24 до 240 |
|
Пределы допускаемой основной относительной погрешности измерения силы тока 0,5 A < I < 1 A в поддиапазоне 1 на частотах 40 Гц < F < 55 Гц, % |
±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерения силы тока 0,5 A < I < 1 A в поддиапазоне 1 на частотах F, % | |
|
55Гц<Б< 1000 Гц |
±0,5 |
|
1000 Гц<Б<5000 Гц |
±10,0 |
|
5000 Гц <F< 10000 Гц |
±14,0 |
|
Пределы допускаемой основной относительной погрешности измерения силы тока A < I < 24 A в поддиапазоне 1 на частотах 40 Гц < F < 55 Гц, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения силы тока 1 A < I < 24 A в поддиапазоне 1 на частотах F, % | |
|
55Гц<Б< 1000 Гц |
±1,5 |
|
1000 Гц<Б<5000 Гц |
±5,0 |
|
5000 Гц <F< 10000 Гц |
±12,0 |
|
Пределы допускаемой основной относительной погрешности измерения силы тока 24 A < I < 40 A в поддиапазоне 2 на частотах 40 Гц < F < 55 Гц, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения силы тока 24 A < I < 40 А в поддиапазоне 2 на частотах F, % | |
|
55Ri<F< 1000 Гц |
±0,5 |
|
1000 r4<F<5000 Гц |
±4,0 |
|
5000 Гц <F< 10000 Гц |
±20,0 |
|
Пределы допускаемой основной относительной погрешности измерения силы тока 40 A < I < 240 A в поддиапазоне 2 на частотах 40 Гц < F < 55 Гц, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения силы тока 40 A < I < 240 А в поддиапазоне 2 на частотах 55 Гц < F < 1000 Гц, % |
±0,5 |
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ В ЦЕПЯХ ПИТАНИЯ | |
|
Диапазон измерения постоянного напряжения, В |
от 10 до 600 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения, % |
±1,0 |
|
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ЦЕПЯХ ПИТАНИЯ | |
|
Диапазон частот, Г ц |
от 45 до 1000 |
|
Диапазон измерения переменного напряжения, В |
от 10 до 450 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения на частотах 45 Гц < F < 55 Гц, % |
±0,5 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой дополнительной относительной погрешности измерения напряжения на частотах F, % | |
|
55Гц<Б<400 Гц |
±1,0 |
|
400 Гц<Б< 1000 Гц |
±2,5 |
|
ИЗМЕРЕНИЕ АКТИВНОЙ МОЩНОСТИ В ЦЕПЯХ ПИТАНИЯ | |
|
Диапазон частот, Г ц |
от 45 до 1000 3) |
|
Диапазон измерения активной мощности, кВт | |
|
с токовыми клещами ТК-5 |
от 0,001 до 2,25 |
|
с токовыми клещами ТК-200Д при силе тока I | |
|
0,5 А<1<24 А |
от 0,005 до 10,8 |
|
24 А < I < 240 А |
от 0,24 до 108 |
|
Пределы допускаемой основной относительной погрешности измерения активной мощности на частотах 40 Гц < F < 55 Гц, % |
±(ISII + ISUI) 4) |
|
Пределы допускаемой дополнительной относительной погрешности измерения активной мощности на частотах 55 Гц < F < 1000 Гц, % |
±(I6IfI + ISUfI) 5) |
|
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ НА КАНАЛАХ АНАЛОГОВОГО ВВОДА | |
|
Диапазон измерения постоянного напряжения, В |
от -10 до +10 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения U, В |
±(0,001-U + 0,001) |
|
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ НА КАНАЛАХ АНАЛОГОВОГО ВВОДА | |
|
Диапазон частот, Г ц |
от 10 до 50000 |
|
Диапазон измерения переменного напряжения, В |
от 0,01 до 10 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения на частотах 10 Гц < F < 1000 Гц, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения напряжения на частотах F, % | |
|
1000 Гц<Г<5000 Гц |
±0,5 |
|
5000 Гц < F < 20000 Гц |
±1,0 |
|
20000 Гц < F < 50000 Гц |
±2,5 |
|
ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА НА КАНАЛАХ АНАЛОГОВОГО ВВОДА | |
|
Диапазон измерений силы постоянного тока, мА |
от -25 до +25 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока I, мА |
±(0,001-1 + 0,001) |
|
Примечания
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры аккумуляторной батареи | |
|
номинальное рабочее напряжение, не менее, В |
18,5 |
|
Габаритные размеры (длина х ширина х высота), мм | |
|
основной блок |
310 х 220 х 55 |
|
блок измерения напряжения |
230 х 85 х 200 |
|
Масса комплекса (без дополнительного комплекта аккумуляторов, блока питания, соединительных кабелей и датчиков), кг, не более |
4,0 |
|
Нормальные условия применения | |
|
температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
20 ±5 |
|
от 30 до 80 | |
|
от 84 до 106 | |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от +5 до +40 |
|
относительная влажность воздуха, % |
от 30 до 75 |
|
атмосферное давление, кПа |
от 84 до 106 |
