Номер по Госреестру СИ: 95134-25
95134-25 Резервуары стальные вертикальные цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2019.32714.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036
Адрес юридического лица: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Изготовитель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036Адрес: 432017, г.Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес юридического лица:432002, Ульяновская обл., г. Ульяновск, ул. Урицкого, д. 13
Тел./факс: (89372)753737 / (8422) 43-52-35
E-mail: csm@ulcsm.ru
Web-сайт: http://ulcsm.ru
Правообладатель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036Адрес юридического лица: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Тип резервуаров - стальные вертикальные цилиндрические. К резервуарам данного типа относятся резервуары РВС-2000, зав. № 43, № 44 которые представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоскими днищами. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеет стационарную крышу. Резервуары снабжены лестницами для доступа на крышу. Резервуары оснащены: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами, устройствами для отбора проб и подтоварной воды, приборами уровня и противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Принцип действия резервуаров основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Заводские номера резервуаров нанесены в виде цифрового обозначения, состоящие из арабских цифр, нанесенные аэрографическим способом на боковую поверхность резервуаров краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.
Резервуары расположены: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3
Общий вид резервуаров представлены на рисунках 1 - 2.

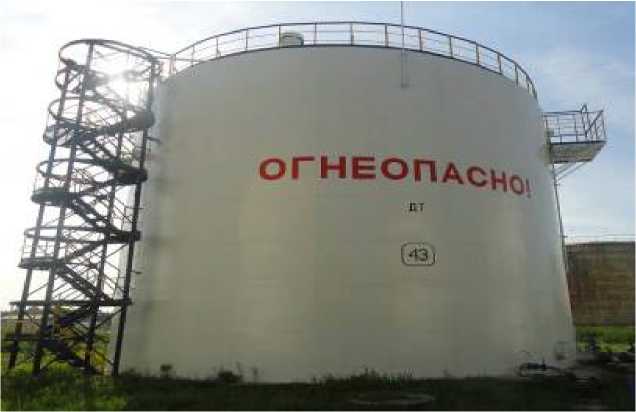

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000,
Зав. № 43

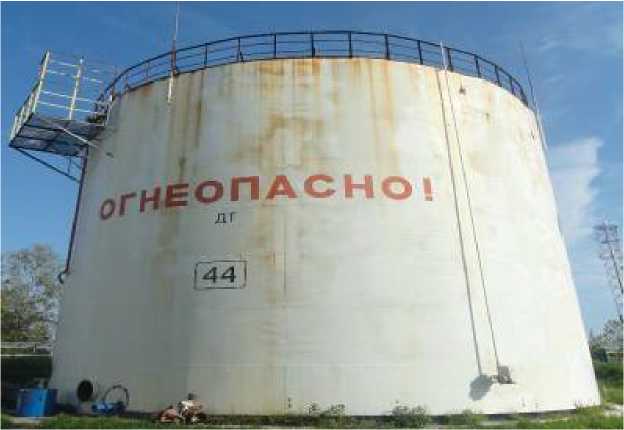

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-2000,
Зав. № 44
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Комплектность резервуаров приведена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический РВС-2000, зав. № 43 |
РВС-2000 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-2000, зав. № 44 |
РВС-2000 |
1 шт. |
|
Паспорт |
- |
2 шт. |
|
Градуировочная таблица |
- |
2 шт. |
Основные метрологические и технические характеристики резервуаров и показатели надежности приведены в таблицах 1, 2 и 3
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Зав. №№ 43, 44 | |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
± 0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающей среды, °С Атмосферное давление, кПа |
от - 50 до + 50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
40 |
