Номер по Госреестру СИ: 91080-24
91080-24 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений № ФР.1.29.2019.32714.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)
ИНН 7300000036
Адрес юридического лица: 432017, г. Ульяновск, ул. Л.Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Изготовитель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)ИНН 7300000036
Адрес юридического лица: 432017, г.Ульяновск, ул. Л.Толстого, д. 91/15
Адрес осуществления деятельности: 432017, г.Ульяновск, ул. Л.Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес юридического лица:432002, Ульяновская обл., г. Ульяновск, ул. Урицкого, д. 13 Тел./факс: (89372)753737 / (8422) 43-52-35
Web-сайт: http://ulcsm.ru
E-mail: csm@ulcsm.ru
Правообладатель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)ИНН 7300000036
Адрес юридического лица: 432017, г. Ульяновск, ул. Л.Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Тип резервуаров - стальные вертикальные цилиндрические. К резервуарам данного типа относятся резервуары модификации РВС-3000, зав. № 9 и РВС-5000, зав. №№ 6, 61, которые представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоскими днищами. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеет стационарную крышу. Резервуары снабжены лестницами для доступа на крышу. Резервуары оснащены: приемораздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами, устройствами для отбора проб и подтоварной воды, приборами для замера уровня и противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Принцип действия резервуаров основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Заводские номера резервуаров нанесены в виде цифрового обозначения, состоящие из арабских цифр нанесенные аэрографическим способом на боковую поверхность резервуаров краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.
Резервуары расположены: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3 Общий вид резервуаров представлены на рисунках 1 - 3.

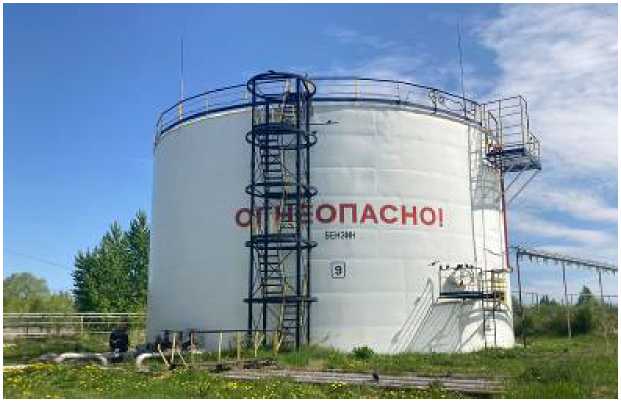

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000, Зав. № 9

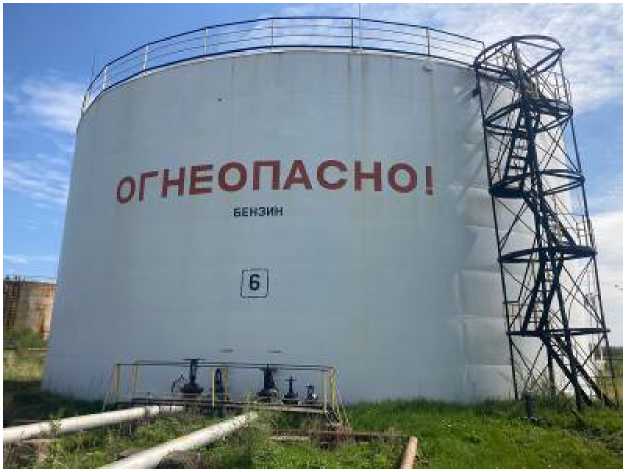

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, Зав. № 6

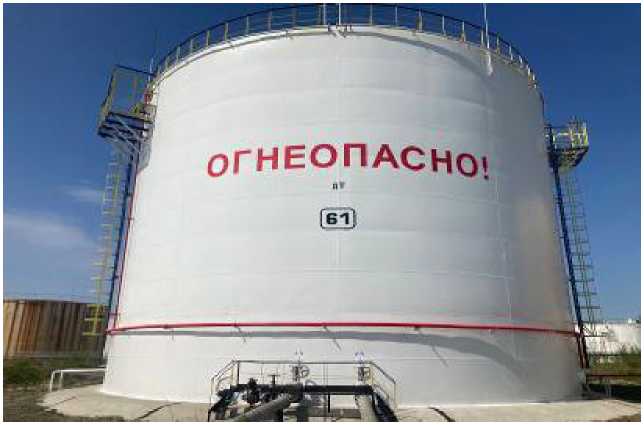

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, Зав. № 61 Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Комплектность резервуаров приведена в таблице 3.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический РВС-3000, зав. № 9 |
РВС-3000 |
1 шт. |
Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 6 |
РВС-5000 |
1 шт. |
Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 61 |
РВС-5000 |
1 шт. |
Паспорт |
- |
3 шт. |
Градуировочная таблица |
- |
3 шт. |
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики
Наименование характеристики |
Значение | ||
Зав. № 9 |
Зав. |
№№ 6, 61 | |
Номинальная вместимость, м3 |
3000 |
5000 | |
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
± 0,2 |
± 0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура окружающей среды при эксплуатации, °С |
от - 50 до + 50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
40 |
