Номер по Госреестру СИ: 87930-23
87930-23 Резервуар стальной вертикальный цилиндрический
(РВС-3000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-3000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 23.01.2023
Срок свидетельства -
Номер записи - 189925
ID в реестре СИ - 1405204
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-3000,
Производитель
Изготовитель - Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт")
Страна - РОССИЯ
Населенный пункт - г. Ульяновск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87930-23 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт") (РОССИЯ г. Ульяновск) |
ОТ МП |
5 лет |
|
88387-23 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт") (РОССИЯ г. Ульяновск) |
ОТ МП |
5 лет |
|
91080-24 |
Резервуары стальные вертикальные цилиндрические, РВС Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт") (РОССИЯ г. Ульяновск) |
ОТ МП |
5 лет |
|
95134-25 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Ульяновскнефтепродукт" (АО "Ульяновскнефтепродукт") (РОССИЯ г. Ульяновск) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2019.32714.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-3000Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)
ИНН 7300000036
Адрес юридического лица: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Адрес осуществления деятельности: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Изготовитель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)ИНН 7300000036
Юридический адрес: 432017, г.Ульяновск, ул. Л. Толстого, д. 91/15
Адрес осуществления деятельности: 432017, г.Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес: 432002, Ульяновская обл., г. Ульяновск, ул. Урицкого, д. 13
Телефон/факс: (8422) 46-42-13 / (8422) 43-52-35
Web-сайт: http://ulcsm.ru
E-mail: csm@ulcsm.ru
Правообладатель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт»)ИНН 7300000036
Адрес юридического лица: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Адрес осуществления деятельности: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Тип резервуара - стальной вертикальный цилиндрический.
Принцип действия резервуара стального вертикального цилиндрического РВС-3000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-3000, представляет собой наземный вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуар оборудован замерными люками для выполнения измерений базовой высоты резервуара, определение уровня нефти и отбор проб. Резервуар оснащен молние-защитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер резервуара нанесен в виде цифрового обозначения, состоящий из арабских цифр аэрографическим способом на боковую поверхность резервуара краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.
Резервуар стальной вертикальный цилиндрический РВС-3000, Зав. №10, распложен: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3.
Установка резервуара - наземная. На рисунке 1 приведен общий вид резервуара.

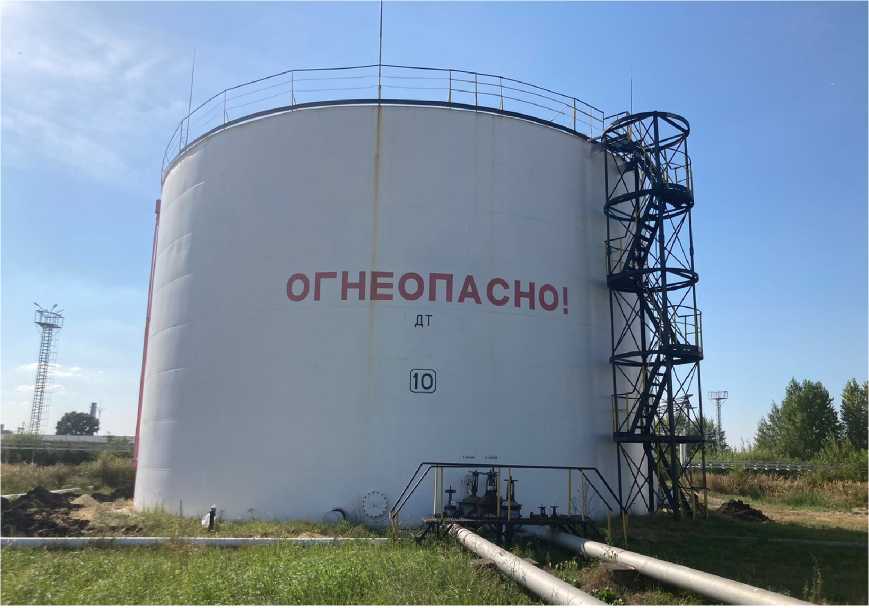

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000, Зав. №10
Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено. Знак поверки наносится на градуировочную таблицу на месте подписи поверителя.
Основные метрологические и технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики резервуара
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
± 0,2 |
Таблица 2 - Основные технические характеристики резервуара
|
Наименование характеристики |
Значение |
|
Температура окружающей среды при эксплуатации, °С |
от - 50 до + 50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
