Номер по Госреестру СИ: 88387-23
88387-23 Резервуар стальной вертикальный цилиндрический
(РВС-2000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2019.32714.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательАкционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036
Юридический адрес: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15 Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Изготовитель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036Юридический адрес: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15
Адрес осуществления деятельности: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15 Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес: 432002, г. Ульяновск, ул. Урицкого, 13
Телефон/факс: (8422) 46-42-13 / (8422) 43-52-35
Web-сайт: http://ulcsm.ru
E-mail: csm@ulcsm.ru
Правообладатель
Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036Юридический адрес: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15 Телефон: 8 (8422) 42-85-08
E-mail: sekr@unp.rosneft.ru
Тип резервуара - стальной вертикальный цилиндрический.
Принцип действия резервуара стального вертикального цилиндрического РВС-2000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-2000, представляет собой наземный вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами, устройством для отбора проб и подтоварной воды, прибором для замера уровня и противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер резервуара нанесен в виде цифрового обозначения, состоящий из арабских цифр аэрографическим способом на боковую поверхность резервуара краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.
Резервуар стальной вертикальный цилиндрический РВС-2000, зав. №47, распложен: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3.
Установка резервуара - наземная. На рисунке 1 приведен общий вид резервуара.

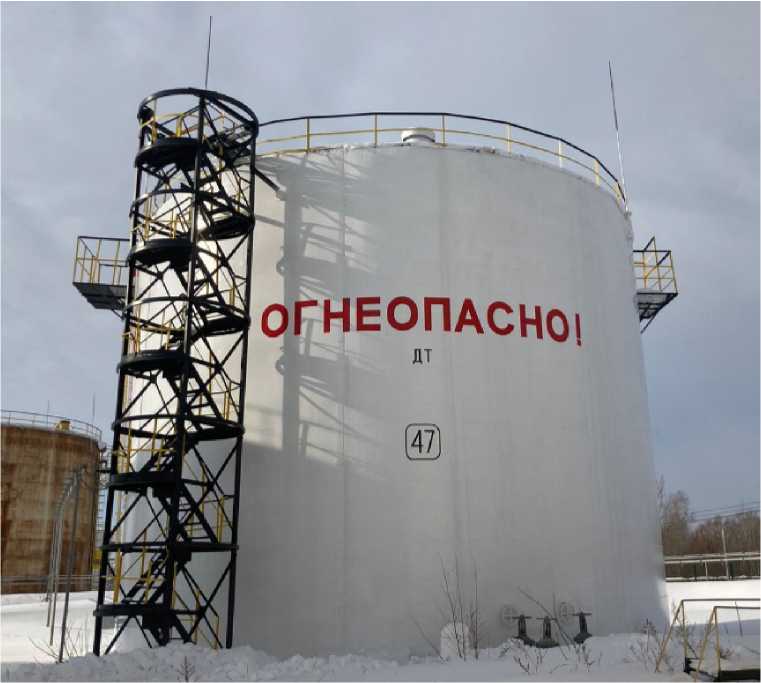

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
РВС-2000, зав. №47
Основные метрологические и технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики резервуара
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
2000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
± 0,2 |
Таблица 2 - Основные технические характеристики резервуара
Наименование характеристики |
Значение |
Температура окружающей среды при эксплуатации, °С |
от - 50 до + 50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
40 |
