Сведения о средстве измерений: 94776-25 Антенны рамочные низкочастотные

Номер по Госреестру СИ: 94776-25
94776-25 Антенны рамочные низкочастотные
(АРН-8М)

Назначение средства измерений:
Антенны рамочные низкочастотные АРН-8М (далее - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 60 Гц до 30 МГц. Антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 60 Гц до 30 МГц. Антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.

Внешний вид. Антенны рамочные низкочастотные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Антенны рамочные низкочастотные

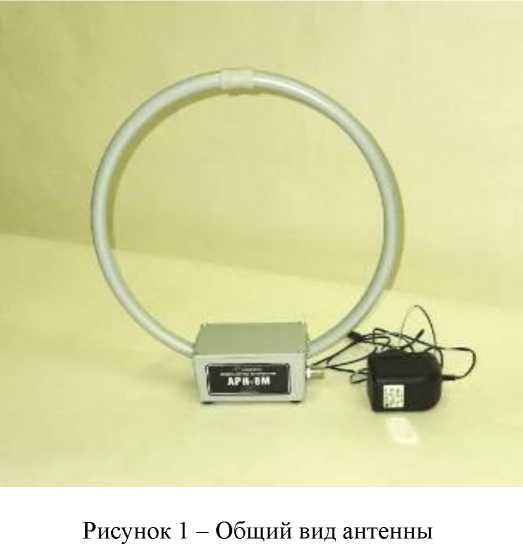

Рисунок № 1

Внешний вид. Антенны рамочные низкочастотные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Антенны рамочные низкочастотные
Рисунок № 2

Внешний вид. Антенны рамочные низкочастотные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Антенны рамочные низкочастотные
Рисунок № 3

Общие сведения

Дата публикации - 03.03.2025
Срок свидетельства - 28.02.2030
Номер записи - 196571
ID в реестре СИ - 1423886
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АРН-8М,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_11 Интревалы между поверками СИ по типам СИ и кол-ву поверок по годам

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Бесплатный

Статистика

Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Антенны рамочные низкочастотные (АРН-8М)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
81371-21 29.03.2026	Пробники напряжения, ПКН-1000 Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	1 год
81741-21 05.05.2026	Антенны измерительные гибридные, АИГ-12М, АИГ-6М, АИГ-2М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	2 года
81732-21 05.05.2026	Антенны измерительные рамочные, АИР-30М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	1 года
81677-21 30.04.2026	Антенны измерительные рупорные, АИР-18М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	2 года
94775-25 28.02.2030	Антенны дипольные низкочастотные, АДН-7М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	2 года
94776-25 28.02.2030	Антенны рамочные низкочастотные, АРН-8М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)	ОТ МП	2 года

V_4 Подбор поверителей по разделу области измерений

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Антенны рамочные низкочастотные (АРН-8М)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	АРН-8М	42	42	42	0	0	42	42	0

Стоимость поверки Антенны рамочные низкочастотные (АРН-8М)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится на корпус антенн в виде наклейки в формате «Зав. №001».

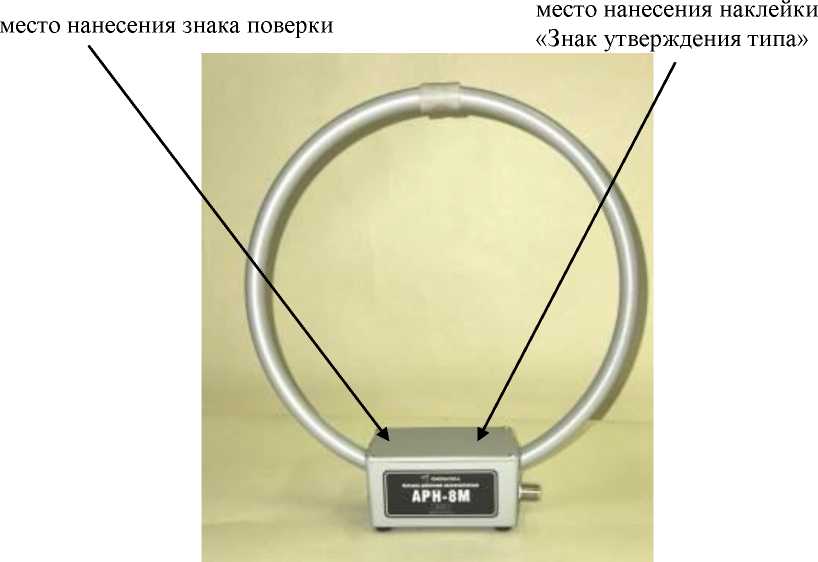

Рисунок 2 - Внешний вид антенны (вид спереди)

место нанесения

заводского номера

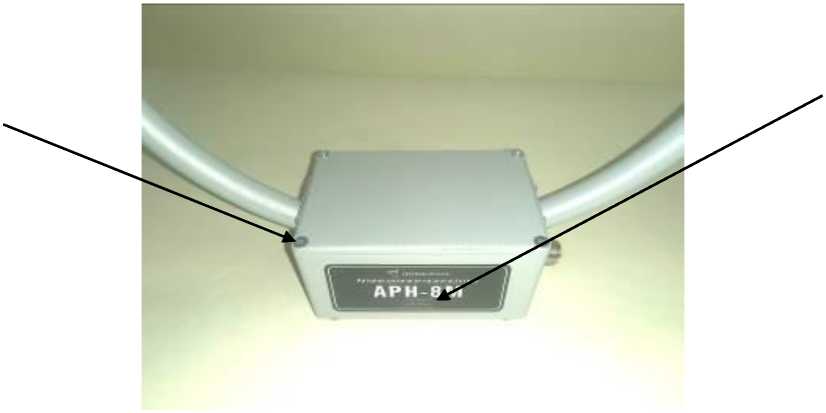

Рисунок 3 - Внешний вид антенны (блок усиления)

место для пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон рабочих частот, Гц	от 60 до 3-10⁷
Коэффициент калибровки в диапазоне рабочих частот, дБ (1 Ом^-1 •м^-1) пассивный режим активный режим	от 5,0 до 65,0 от 2,0 до 25,0
Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ	±2,0

Таблица 2 - Основные технические

Наименование характеристики	Значение
Тип выходного ВЧ соединителя	N (розетка)
Напряжение питания постоянного тока, только для зарядки встроенных аккумуляторных батарей, В	+12
Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее	10
Номинальное входное сопротивление, Ом	50
Габаритные размеры, мм, не более:
длина	320
ширина	90
высота	360
Масса, кг, не более	1,2
Рабочие условия эксплуатации: температура окружающего воздуха, °С	от +15 до +25
относительная влажность окружающего воздуха при температуре до +25°С, %, не более	80
атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенн методом наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в части 7 «Порядок работы» ЛТМВ.464639.002РЭ «Антенна рамочная низкочастотная АРН-8М. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 8.808-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;

Техническая документация фирмы-изготовителя.

Правообладатель

«ИЗМЕРИЛОВКА»

д. 16, стр. 1, эт. 2,

Общество с ограниченной ответственностью (ООО «ИЗМЕРИЛОВКА»)

ИНН 7733342978

Юридический адрес: 125367, г. Москва, Полесский пр-д, помещ. I, ком. 36, оф. А1X

Телефон (факс): +7 (499) 390-34-44

E-mail: zakaz@izmerilovka.ru

Изготовитель

«ИЗМЕРИЛОВКА»
Общество с ограниченной ответственностью
(ООО «ИЗМЕРИЛОВКА»)
ИНН 7733342978
Адрес: 125367, г. Москва, Полесский пр-д, д. 16, стр. 1, эт. 2, помещ. I, ком. 36, оф. А1Х
Телефон (факс): +7 (499) 390-34-44
E-mail: zakaz@izmerilovka.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7(495) 583-99-23
Факс: +7(495) 583-99-48

Правообладатель

«ИЗМЕРИЛОВКА»
д. 16, стр. 1, эт. 2,
Общество с ограниченной ответственностью (ООО «ИЗМЕРИЛОВКА»)
ИНН 7733342978
Юридический адрес: 125367, г. Москва, Полесский пр-д, помещ. I, ком. 36, оф. А1X
Телефон (факс): +7 (499) 390-34-44
E-mail: zakaz@izmerilovka.ru

Принцип действия антенн основан на преобразовании наведенной под действием магнитного поля на рамке антенн ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.

Конструктивно антенны состоят из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенн.

Питание антенн осуществляется от внутреннего аккумуляторного батарейного источника питания, зарядка которого осуществляется зарядным устройством напряжением плюс 12 В.

Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится на корпус антенн в виде наклейки в формате «Зав. №001».
