Сведения о средстве измерений: 81732-21 Антенны измерительные рамочные

Номер по Госреестру СИ: 81732-21
81732-21 Антенны измерительные рамочные
(АИР-30М)

Назначение средства измерений:
Антенны измерительные рамочные АИР-30М (далее - антенны АИР-30М) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.

сертификация программного обеспечения
Внешний вид. Антенны измерительные рамочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны измерительные рамочные
Рисунок № 1

Общие сведения

Дата публикации - 17.05.2021
Срок свидетельства - 05.05.2026
Номер записи - 180916
ID в реестре СИ - 1388005
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Антенна измерительная рамочная АИР-30М, АИР-30М,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 120
Выдано извещений - 1
Кол-во периодических поверок - 34
Кол-во средств измерений - 22
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Антенны измерительные рамочные (АИР-30М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81371-21
29.03.2026
Пробники напряжения, ПКН-1000
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
1 год
81741-21
05.05.2026
Антенны измерительные гибридные, АИГ-12М, АИГ-6М, АИГ-2М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
2 года
81732-21
05.05.2026
Антенны измерительные рамочные, АИР-30М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
1 года
81677-21
30.04.2026
Антенны измерительные рупорные, АИР-18М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
2 года

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Антенны измерительные рамочные (АИР-30М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • АИР-30М
  • 2 1 1 0 2 1 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • Нет модификации
  • АИР-30М
  • 77 15 62 15 0 77 62 15
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • Антенна измерительная рамочная АИР-30М
  • 12 1 7 5 0 7 6 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • АИР-30М
  • 26 16 10 1 11 5 6
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • АИР-30М
  • 2 0 2 0 2 0 2
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Антенны измерительные рамочные (АИР-30М)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    10453 10453

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист документов ЛТМВ.464639.001РЭ «Антенны измерительные гибридные рамочные АИР-30М. Руководство по эксплуатации» и ЛТМВ.464639.001ФО «Антенны измерительные гибридные рамочные АИР-30М. Формуляр» типографским способом и на маркировочный ярлык на корпусе антенны в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 документа ЛТМВ.464639.001РЭ «Антенны измерительные гибридные рамочные АИР-30М. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам измерительным рамочным АИР-30М

    Приказ Росстандарта № 3469 от 30.12.2019 «От утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»

    Принцип действия антенн АИР-30М основан на преобразовании наведенной под действием магнитного поля на рамке антенны АИР-30М ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.

    Конструктивно антенна АИР-30М состоит из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в ручке антенны АИР-30М.

    Питание антенн АИР-30М осуществляется от четырех аккумуляторов Li-ion ICR. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

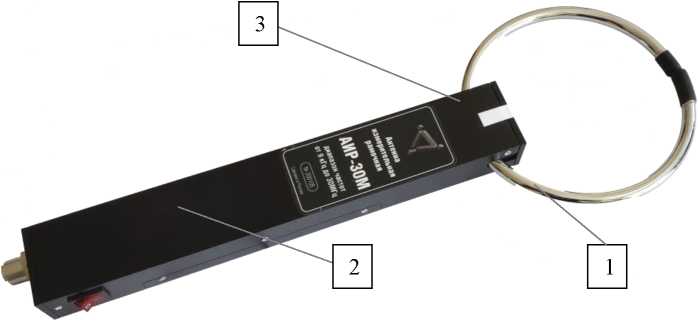

    Общий вид антенны АИР-30М представлен на рисунке 1.

    Схема пломбировки антенны АИР-30М от несанкционированного доступа представлена на рисунке 1.

    Внешний вид. Антенны измерительные рамочные (АИР-30М), http://oei-analitika.ru
    • 1 - экранированная рамка

    • 2 - ручка антенны

    • 3 - место пломбирования от несанкционированного доступа

    Рисунок 1 - Общий вид антенны АИР-30М


    Таблица 4 - Комплектность антенны

    Наименование

    Обозначение

    Количество

    Антенна измерительная рамочная АИР-30М

    ЛТМВ.464639.001

    1 шт.

    Кабель соединительный

    -

    1 шт.

    Аккумулятор Li-ion*

    ICR18650E

    4 шт.

    Устройство зарядное Li-ion ICR аккумуляторов*

    L-73

    1 шт.

    Штатив*

    -

    1 шт.

    Футляр (чемодан-кейс)*

    -

    1 шт.

    Руководство по эксплуатации

    ЛТМВ.464639.001РЭ

    1 экз.

    Формуляр

    ЛТМВ.464639.001ФО

    1 экз.

    Методика поверки

    АИР-30М-2020 МП

    1 экз.

    * Поставляется по отдельному заказу


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот /, МГц

    от 0,009 до 30 включ.

    Диапазон изменения коэффициента калибровки, дБ (1 Ом-1-1)

    от -5 до -38

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

    ±2,0

    Максимальная измеряемая величина напряженности магнитного поля (при компрессии 1 дБ), мА^м-1 (дБ (1 мкА^м-1)), не менее

    10 (80)

    Напряжение собственных шумов иш при полосе пропускания Af

    не более значений, приведенных в таблице 2

    Таблица 2 - Напряжение собственных шумов иш

    Обозначение характеристики

    Значение

    /, МГц

    0,009

    0,1

    0,5

    1

    10

    30

    А/, кГц

    0,2

    0,2

    0,2

    9

    9

    9

    иш, дБ (1 мкВ)

    25

    15

    5

    15

    5

    10

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Допустимые значения модуля выходного импеданса, Ом

    от 35 до 65

    Тип выходного ВЧ соединителя

    N (розетка)

    Напряжение питания постоянного тока (четыре аккумулятора Li-ion IRC18650), В

    от 13,0 до 16

    Время установления рабочего режима, мин, не более

    5

    Время непрерывной работы при полностью заряженных аккумуляторах, ч, не менее

    10

    Масса, кг, не более

    0,8

    Диаметр экранированной рамки, мм, не более

    155

    Габаритные размеры, мм, не более:

    - длина

    460

    - ширина

    155

    - высота

    35

    Рабочие условия применения: температура окружающего воздуха, °С

    от +15 до +35

    атмосферное давление, кПа (мм рт.ст.)

    от 84,0 до 106,7 (от 630 до 800)

    относительная влажность окружающего воздуха, %,

    от 30 до 80
