Номер по Госреестру СИ: 81677-21
81677-21 Антенны измерительные рупорные
(АИР-18М)
Назначение средства измерений:
Антенны измерительные рупорные АИР-18М (далее - антенны АИР-18М) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) - для измерений плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

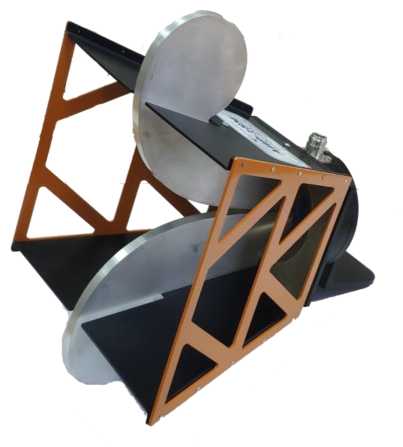

Внешний вид.
Антенны измерительные рупорные
Рисунок № 1
Внешний вид.
Антенны измерительные рупорные
Рисунок № 2
Общие сведения
Дата публикации - 18.05.2021
Срок свидетельства - 30.04.2026
Номер записи - 180889
ID в реестре СИ - 1388032
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, Антенна измерительная рупорная АИР-18М, АИР-8М, АИР-18М, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 158
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 96
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Антенны измерительные рупорные (АИР-18М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81371-21 29.03.2026 |
Пробники напряжения, ПКН-1000 Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81741-21 05.05.2026 |
Антенны измерительные гибридные, АИГ-12М, АИГ-6М, АИГ-2М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
81732-21 05.05.2026 |
Антенны измерительные рамочные, АИР-30М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
1 года |
|
81677-21 30.04.2026 |
Антенны измерительные рупорные, АИР-18М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94775-25 28.02.2030 |
Антенны дипольные низкочастотные, АДН-7М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94776-25 28.02.2030 |
Антенны рамочные низкочастотные, АРН-8М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Антенны измерительные рупорные (АИР-18М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 45 | 2 | 43 | 2 | 0 | 29 | 27 | 2 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 11 | 2 | 8 | 3 | 0 | 7 | 7 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 9 | 9 | 0 | 8 | 1 | 7 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 78 | 5 | 73 | 5 | 0 | 78 | 73 | 5 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 5 | 0 | 6 | 0 | 1 | 0 | 1 |
Стоимость поверки Антенны измерительные рупорные (АИР-18М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
19000 | 16964 |
|
ФБУ УРАЛТЕСТ Свердловская область |
14928 | 16964 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов ЛТМВ.464653.001РЭ «Антенна измерительная рупорная АИР-18М. Руководство по эксплуатации» и ЛТМВ.464653.001ФО «Антенна измерительная рупорная АИР-18М. Формуляр» типографским способом и на корпус антенны рядом с шильдиком в виде этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены разделе 7 документа ЛТМВ.464653.001РЭ «Антенна измерительная рупорная АИР-18М. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным рупорным АИР-18МГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Принцип действия антенн АИР-18М основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенны АИР-18М состоят из плавно расширяющегося двугребневого волноводного перехода с раскрывом прямоугольного сечения.
Вход антенны стандартный соединитель N-типа с волновым сопротивлением 50 Ом.
Общий вид антенны АИР-18М приведён на рисунке 1.
Схема пломбировки антенн АИР-18М от несанкционированного доступа представлена на рисунке 1.

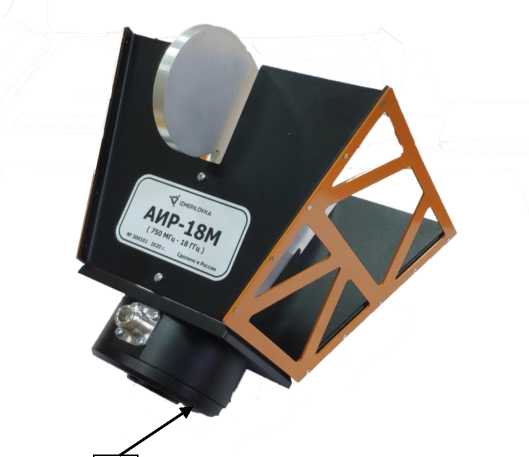

1 - место пломбирования от несанкционированного доступа
