Сведения о средстве измерений: 94629-25 Модули преобразователей напряжения

Номер по Госреестру СИ: 94629-25
94629-25 Модули преобразователей напряжения
(SIRIUS)

Назначение средства измерений:
Модули преобразователей напряжения SIRIUS (далее - модули) предназначены для воспроизведений и измерений напряжения постоянного и переменного токов, измерений заряда, частоты следования импульсов и выходных сигналов от тензометрических датчиков.

сертификация программного обеспечения
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули преобразователей напряжения
Рисунок № 1
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули преобразователей напряжения
Рисунок № 2
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 3
Внешний вид.
Модули преобразователей напряжения
Рисунок № 3
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 4
Внешний вид.
Модули преобразователей напряжения

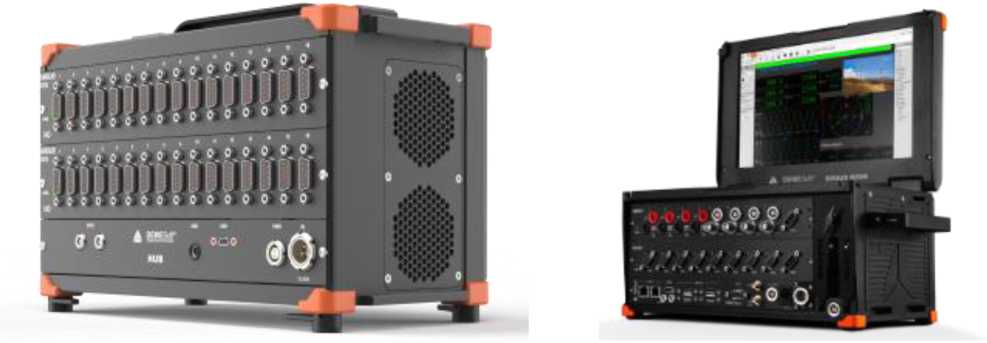

Рисунок № 4
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 5
Внешний вид.
Модули преобразователей напряжения
Рисунок № 5
Внешний вид. Модули преобразователей напряжения , http://oei-analitika.ru рисунок № 6
Внешний вид.
Модули преобразователей напряжения
Рисунок № 6

Общие сведения

Дата публикации - 14.02.2025
Срок свидетельства - 13.02.2030
Номер записи - 196431
ID в реестре СИ - 1423484
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SIRIUSir-8xSTGM, SIRIUSi-XHS-8xACC, SIRIUSi-8xACC, Sirius-R8-System,

Производитель

Изготовитель - Dewesoft d.o.o.
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№289 от 2025.02.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Модули преобразователей напряжения (SIRIUS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dewesoft d.o.o.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82835-21
26.08.2026
Анализаторы показателей качества электрической энергии, SIRIUS-PWR
Dewesoft d.o.o. (СЛОВЕНИЯ )
ОТ
МП
2 года
86337-22
05.08.2027
Модули преобразователей напряжения аналого-цифровые, IOLITE
Dewesoft d.o.o. (СЛОВЕНИЯ )
ОТ
МП
3 года
86341-22
05.08.2027
Модули преобразователей напряжения , KRYPTON
Dewesoft d.o.o. (СЛОВЕНИЯ )
ОТ
МП
3 года
94629-25
13.02.2030
Модули преобразователей напряжения , SIRIUS
Dewesoft d.o.o. (СЛОВЕНИЯ )
ОТ
МП
3 года

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Модули преобразователей напряжения (SIRIUS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КИА"
(РОСС RU.0001.310033)
  • SIRIUSi-8xACC
  • SIRIUSir-8xSTGM
  • Sirius-R8-System
  • 18 18 18 0 0 18 18 0
    ООО "ДЕВЕСОФТ РУС"
    (RA.RU.312889)
  • SIRIUSi-XHS-8xACC
  • SIRIUSir-8xLV
  • SIRIUSm-3xACC-1xACC+
  • 3 3 3 0 0 3 3 0

    Стоимость поверки Модули преобразователей напряжения (SIRIUS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Работа модулей осуществляется под управлением специализированного программного обеспечения (далее - ПО) DEWESoft, обеспечивающего циклический сбор измерительной информации; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов калибровки и тестирования измерительных каналов модулей, формирование соответствующих протоколов; обеспечение оперативной передачи результатов измерений программам пользователя.

    Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Специализированное программное обеспечение является встроенным и разделено на метрологически значимую и незначимую части. Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части встроенного ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО модулей приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    DEWESoft

    Номер версии (идентификационный номер ПО)

    7.Х.ХХ.ХХ

    Цифровой идентификатор ПО

    -

    Примечание - Номер версии встроенного ПО состоит из двух частей:

    • -     номер версии метрологически значимой части ПО (7.);

    • -     номер версии метрологически незначимой части ПО (Х.ХХ.ХХ), где «х» может принимать целые значения в диапазоне от 0 до 9.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Начало работы» руководства по эксплуатации SIRIUS.03-2022РЭ «Модули преобразователей напряжения SIRIUS. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1^10-1 до 2^109 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    «Модули преобразователей напряжения SIRIUS. Стандарт предприятия», DEWESOFT d.o.o., Словения.

    Правообладатель

    DEWESOFT d.o.o., Словения

    Адрес юридического лица: Gabrsko 11a, 1420 Trbovlje Slovenia

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    DEWESOFT d.o.o., Словения
    Адрес юридического лица: Gabrsko 11a, 1420 Trbovlje Slovenia
    Изготовители DEWESOFT d.o.o., Словения
    Адрес: Gabrsko 11a, 1420 Trbovlje Slovenia

    Принцип действия модулей при измерении напряжения постоянного и переменного токов, заряда основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в персональном компьютере (далее - ПК), её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Принцип действия модулей при воспроизведении напряжения постоянного и переменного токов основан на воспроизведении программно-заданных значений напряжения путем цифро-аналогового преобразования (далее - ЦАП), усилении (ослаблении) и согласовании выходного сигнала.

    Модули созданы на основе отдельных для каждого измерительного канала унифицированных плат аналогово-цифрового преобразования (далее - АЦП) и ЦАП:

    • - 24-битная двухъядерная плата АЦП с частотой дискретизации 200 кГц и с высоким динамическим диапазоном (стандартные модули серии SIRIUS);

    • - 24-битная двухъядерная плата АЦП с частотой дискретизации 200 кГц (модули с высокой плотностью каналов серии SIRIUS-HD);

    • - 16-битная плата АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот (высокоскоростные модули серии SIRIUS-HS);

    • - гибридная 24-битная с частотой дискретизации 1 МГц или 16-битная плата АЦП с частотой дискретизации 15 МГц (модули серии XHS);

    • - 24-битная плата ЦАП с частотой дискретизации 200 кГц (SIRIUS-AOUT).

    Модули серий SIRIUS и SIRIUS-HS имеют 4 или 8 входных аналоговых каналов, модули серии SIRIUS-HD имеют 16-канальное исполнение, при этом аналоговые каналы могут быть как с дифференциальным подключением, так и с гальванической развязкой. Модули имеют внутренний процессор, производящий цифровую обработку входных сигналов от первичных преобразователей и содержат программно-подключаемые фильтры низких частот Баттерворта, Бесселя и Чебышева 2-го, 4-го и/или 8-го порядков.

    Модули имеют различные конструктивные решения для формирования многоканальных систем различных типов (модульных, корпусных и стоечных) и обеспечивают возможность подключения датчиков с кабельными линиями связи длиной до 500 м. Модули изготавливаются в различных типах корпусных систем. Для независимого применения отдельных модулей и для формирования модульных и корпусных систем применяются модули в моноблочном пластиковом или металлическом корпусе.

    Типы корпусных систем:

    • - одиночные модули. Формируются путем объединения модулей с помощью системы крепления (защелкивающийся механизм). Модули функционируют под управлением внешнего персонального компьютера посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и высокопроизводительный регистратор данных SBOX (далее - SBOX) с сетевым интерфейсом Ethernet, и интегрированный в модульный набор или корпус;

    • - корпусные системы. Используется жесткое винтовое крепление корпусов модулей друг к другу. Модули функционируют под управлением внешнего персонального компьютера посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и SBOX с сетевым интерфейсом Ethernet, и интегрированный в модульный набор или корпус;

    • - стоечные многоканальные системы. Для формирования стоечных многоканальных модульных систем применяются функциональные модули, устанавливаемые в базовые блоки (стойки) с интегрированным ПК SBOX c сетевыми интерфейсами Ethernet и EtherCAT;

    • - приборы переностные. Защищенное портативное решение, включающее SBOX, дисплей и (дополнительно) питание от аккумулятора;

    • - системы измерений. Представляет собой монтируемую в стойку систему сбора данных, встроенную в корпус для ПК, с интегрированными модулями.

      Тип корпусной системы

      Одиноч ные модули

      Корпусные системы

      Стоечные многоканальные системы

      Приборы переносные

      Системы измерений

      SIRIUS

      R2(B) (R4)

      R8

      R8D

      R8DB

      R2D(B)

      R1DB

      R3

      Максимальное количество модулей

      1

      2 (4)

      8

      8

      8

      2

      1

      3

      Максимальное количество

      каналов

      16

      64

      128

      128

      128

      32

      16

      48

      Дисплей

      Внешний

      Внешний

      Внешний

      Встроенный

      Встроенный

      Внешний

      Компьютерная

      система

      Дополни тельные SBOXe,

      SBOXfe

      Встроенный

      SBOXse

      Встроенный SBOXre

      Встроенный

      SBOXse

      Стандартный

      ПК

    Структура условного обозначения модификаций модулей:

    1

    2

    3

    4

    5

    6

    SIRIUS

    XXX

    -

    ХХХХ

    X

    X

    ХХХХХ

    -

    • 1 - Наименование типа модулей;

    • 2 - Индексы, обозначающие дополнительный функционал модулей (возможно указание нескольких индексов):

    m - компактный 4-х канальный модуль;

    i - входы с гальванической развязкой;

    r - функциональный модуль для стоечного исполнения;

    e - наличие гнезда интерфейса EtherCAT;

    rt - версия порта EtherCAT для отправки данных в реальном времени; отсутствует индекс - стандартный модуль.

    • 3 - Обозначение серии:

    HD - модули с высокой плотностью каналов;

    HS - высокоскоростные модули;

    XHS - гибридные модули;

    отсутствует индекс - стандартный модуль.

    4* - Количество одинаковых измерительных каналов;

    5* - Вид измерительных каналов

    6 - AO - наличие каналов аналогового выхода по напряжению

    Обозначение входных каналов, указанных на модулях в зависимости от функциональных возможностей и типов входных разъемов, где индекс «+» означает наличие каналов цифрового и счётного ввода/вывода.

    АСС/АСС+ - аналоговые входы по напряжению;

    CHG/CHG+ - аналоговые входы по напряжению и электрическому заряду;

    HV- аналоговые входы высоковольтного напряжения;

    LV/LV+ - аналоговые входы по напряжению;

    MULTI - аналоговые входы по напряжению;

    STGM/STGM+ - аналоговые входы по напряжению;

    STG(STG+) - аналоговые входы по напряжению;

    MIC200 - аналоговые входы по напряжению;

    UNI(UNI +) - аналоговые входы по напряжению.

    * - При наличии нескольких видов измерительных каналов, в обозначении модуля указываются все виды измерительных каналов с указанием их количества.

    Примеры обозначения модулей:

    SIRIUSi-HS 2XACC, 2xSTG-4, LV-AO.

    SIRIUSi 4 STG, 4 ACC.

    Серийный номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

    Общий вид модулей представлен на рисунках 1 - 5. Места нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунке 6. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

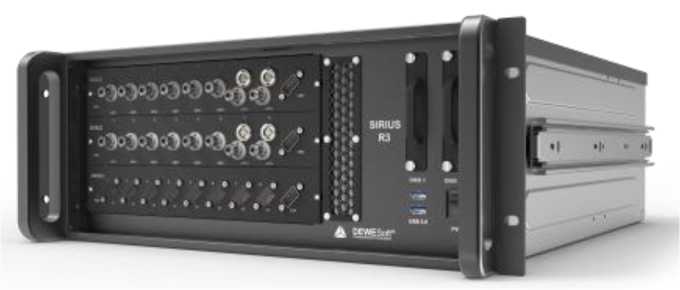

    Рисунок 1 - Общий вид модулей с типом корпусной системы R3

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

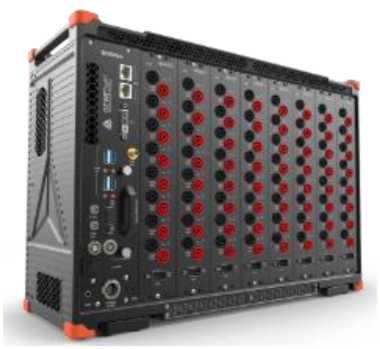

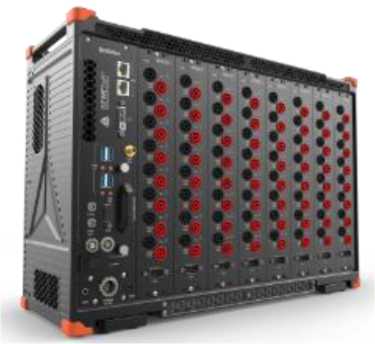

    Рисунок 2 - Общий вид модулей с типом корпусной системы R8, R8D, R8D8 на примере R8D

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

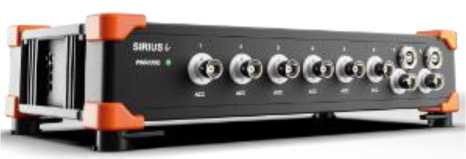

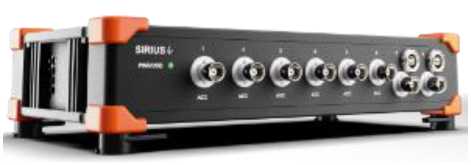

    Рисунок 3 - Общий вид модулей с типом корпусной системы SIRIUS

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

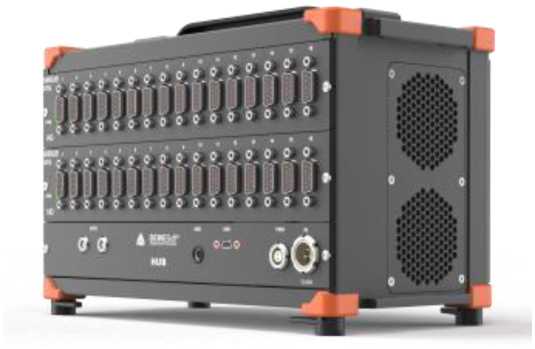

    Рисунок 4 - Общий вид модулей с типом корпусной системы R2, R2B, R4 на примере R2

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

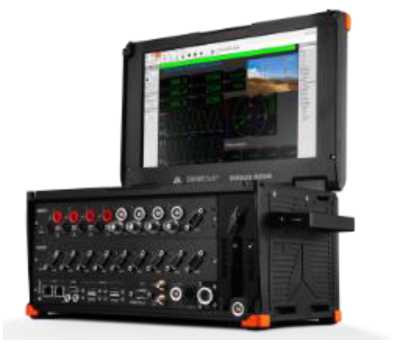

    Рисунок 5 - Общий вид модулей с типом корпусной системы R2D, R2DB, R1DB на примере R2DB

    Внешний вид. Модули преобразователей напряжения  (SIRIUS), http://oei-analitika.ru

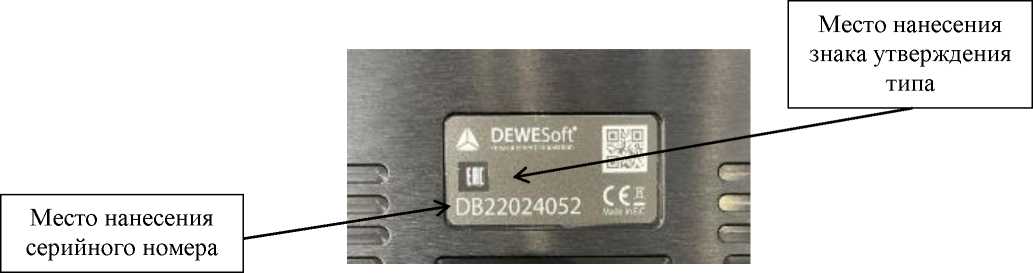

    Рисунок 6 - Маркировочная табличка модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Модуль преобразователей напряжения

    SIRIUS

    1 шт.

    Руководство по эксплуатации

    SIRIUS.03-2022РЭ

    1 экз.

    Паспорт

    -

    1 шт.


    Таблица 2 -

    каналов

    Наименование характеристики

    Значение

    XHS-АСС

    Диапазоны измерений напряжения постоянного тока, В

    от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,3• 10 3•I^изм|+0,2• 10 3• D+50• 10 6)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,4•10-3•|^изм|+0,2•10-3•D)

    Наименование характеристики

    Значение

    АСС (АСС+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(1^10-3^|^изм|+10^10-3)

    ±(1^10-3^|^изм|+1^10-3)

    Диапазоны измерений амплитудных1^ значений напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(1^10-3^|^изм|+10^10-3)

    ±(1^10-3^|^изм|+1^10-3)

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов АСС+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов АСС+), %

    ±1^10-4

    MIC200

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(1^10-3^|^изм|)

    ±(1^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(1^10-3^|^изм|)

    ±(1^10-3^|^изм|)

    CНG (CNG-)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(0,5^10-3^|^изм|+5^10-3)

    ±(0,5^10-3^|^изм|+0,5^10-3)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -0,5 до +0,5

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -0,5 до +0,5 В

    ±(0,5^10-3^|^изм|+5^10-3)

    ±(0,5^10-3^|^изм|+0,5^10-3)

    Наименование характеристики

    Значение

    Диапазоны измерений электрического заряда, пКл

    от -100000 до +100000 от -5000 до +5000

    Пределы допускаемой абсолютной погрешности измерений электрического заряда, пКл

    ±(5^10-3^|Сизм|+20)

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов CHG-), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов CНG+), %

    ±1^10-4

    XHS-HV

    Диапазоны измерений напряжения постоянного тока, В

    от -1100 до +1100 от -1000 до +1000 от -400 до +400 от -200 до +200

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,3•10-3•|^изм|+O,2•10-3•D)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -1000 до +1000 от -400 до +400 от -200 до +200

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,3•10-3•|^изм|+O,2•10-3•D)

    HV

    Диапазоны измерений напряжения постоянного тока,

    В

    от -1100 до +1100 от -50 до +50

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -1000 до +1000 от -50 до +50

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,5^10-3^|^изм|)

    LV(LV+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -200,0 до +200,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -200,0 до +200,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,5^10-3^|^изм|)

    Наименование характеристики

    Значение

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов LV+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов LV+), %

    ±1^10-4

    MULTI

    Диапазоны измерений напряжения постоянного тока, В

    от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,05 до +0,05

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,05 до +0,05

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,5^10-3^|^изм|)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    STGM (STGM+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    от -0,01 до +0,01

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    от -0,01 до +0,01

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - для диапазона от -10,0 до +10,0

    • - для диапазона от -1,0 до +1,0

    • - для диапазона от -0,1 до +0,1

    • - для диапазона от -0,01 до +0,01

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|)

    ±(2^10-3^|^изм|)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STGM+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STGM+), %

    ±1^10-4

    STG (STG+)

    Диапазоны измерений напряжения постоянного тока, В

    от -50,0 до +50,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -50,0 до +50,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    ±(0,5^10-3^|^изм|)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STG+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов STG+), %

    ±1^10-4

    UNI (UNI+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Наименование характеристики

    Значение

    Диапазоны измерений амплитудных1)  значений

    напряжения переменного тока частотой 1 кГц, В

    от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1 от -0,01 до +0,01

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - для диапазона от -100,0 до +100,0

    • - для диапазона от -10,0 до +10,0

    • - для диапазона от -1,0 до +1,0

    • - для диапазона от -0,1 до +0,1

    • - для диапазона от -0,01 до +0,01

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|) ±(2^10-3^|^изм|)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов UNI+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов UNI+), %

    ±1^10-4

    HD-АСС

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,5^10-3^|^изм|)

    Наименование характеристики

    Значение

    XHS-LV

    Диапазоны измерений напряжения постоянного тока, В

    от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,5 до +2,5 от -1,0 до +1,0 от -0,5 до +0,5 от -0,25 до +0,25 от -0,1 до +0,1 от -0,05 до +0,05

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    • - для диапазона от -100,0 до +100,0

    • - для диапазона от -50,0 до +50,0

    • - для диапазона от -20,0 до +20,0

    • - для диапазона от -10,0 до +10,0

    • - для диапазона от -5,0 до +5,0

    • - для диапазона от -2,5 до +2,5

    • - для диапазона от -1,0 до +1,0

    • - для диапазона от -0,5 до +0,5

    • - для диапазона от -0,25 до +0,25

    • - для диапазона от -0,1 до +0,1

    • - для диапазона от -0,05 до +0,05

    Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3)

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3) ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3) ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3) ±(0,3 •IO-3 •I ^изм|+0,2 •IO-3 •D+100 •lO-6)

    ±(0,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-6)

    ±(O,3 - IO-3 - I ^изм|+0,2 - IO-3D+100 -lO-6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-

    6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-6)

    от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,5 до +2,5 от -1,0 до +1,0 от -0,5 до +0,5 от -0,25 до +0,25 от -0,1 до +0,1 от -0,05 до +0,05

    Наименование характеристики

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    • - для диапазона от -100,0 до +100,0

    • - для диапазона от -50,0 до +50,0

    • - для диапазона от -20,0 до +20,0

    • - для диапазона от -10,0 до +10,0

    • - для диапазона от -5,0 до +5,0

    • - для диапазона от -2,5 до +2,5

    • - для диапазона от -1,0 до +1,0

    • - для диапазона от -0,5 до +0,5

    • - для диапазона от -0,25 до +0,25

    • - для диапазона от -0,1 до +0,1

    • - для диапазона от -0,05 до +0,05

    HD-LV

    Диапазоны измерений напряжения постоянного тока, В

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В__________

    Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В__________________

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В___________________

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %______

    HD-STGS

    Диапазоны измерений напряжения постоянного тока, В

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В__________

    Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В

    Значение

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3)

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3)

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3)

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3) ±(0,3• 10 3•I^изм|+0,2•Ю-3D+100•Ю-6)

    ±(0,3 •Ю-3 •I ^изм|+0,2 •Ю-3D+100 •Ю-6)

    ±(0,3 •Ю-3 •I ^изм|+0,2 •Ю-3D+100 •Ю-6)

    ±(0,3• 10 3•I^изм|+0,2•Ю-3D+100•Ю-6)

    ±(0,3 -Ю-3 - I ^изм|+0,2 -Ю-3D+100 -Ю-6)

    ±(0,3 •Ю-3 •I ^изм|+0,2 •Ю-3D+100 •Ю-

    6)

    ±(0,3• 10 3•I^изм|+0,2•Ю-3D+100•Ю-6)

    от -100,0 до +100,0 от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    ±(0,5^10-3^|^изм|)

    от -100,0 до +100,0

    от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    ±(0,5^10-3^|^изм|)

    от 2 до 1000

    от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    от -0,01 до +0,01

    ±(0,5^10-3^|^изм|)

    от -10,0 до +10,0 от -1,0 до +1,0 от -0,1 до +0,1

    от -0,01 до +0,01

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В:

    • - для диапазона от -10,0 до +10,0

    • - для диапазона от -1,0 до +1,0

    • - для диапазона от -0,1 до +0,1

    • - для диапазона от -0,01 до +0,01

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|)

    ±(0,5^10-3^|^изм|) ±(2^10-3^|^изм|)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    HS-ACC (HS-ACC+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3^|^изм|)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -5,0 до +5,0 от -1,0 до +1,0 от -0,2 до +0,2

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,5^10-3^|^изм|)

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-ACC+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-ACC+), %

    ±1^10-4

    HS-СHG (HS-CHG+)

    Диапазоны измерений напряжения постоянного тока,

    В

    от -10,0 до +10,0

    от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,5^10-3 • |^изм|+0,2^10-3^Р+50^10-6)

    Наименование характеристики

    Значение

    Диапазоны измерений амплитудных1)  значений

    напряжения переменного тока частотой 1 кГц, В

    от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(1^10-3^|^изм|+0,5^10-3^Р)

    Диапазоны измерений электрического заряда, пКл

    от -100000 до +100000 от -5000 до +5000

    Пределы допускаемой абсолютной погрешности измерений электрического заряда, пКл

    ±(5^10-3^|Сизм|+20)

    Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-CHG+), Гц

    от 1 до 1^107

    Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) (только для каналов HS-CHG+), %

    ±1^10-4

    HS-HV

    Диапазоны измерений напряжения постоянного тока,

    В

    от -1100,0 до +1100,0 от -800,0 до +800,0 от -400,0 до +400,0 от -200,0 до +200,0 от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    ±(0,3 •10-3^ |^изм|+0,2^10-3^Р+0,04)

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    от -1000,0 до 1000,0 от -800,0 до +800,0 от -400,0 до +400,0 от -200,0 до +200,0 от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,3^10-3^|^изм|+0,2^10-3^Р)

    Наименование характеристики

    Значение

    HS-LV

    Диапазоны измерений напряжения постоянного тока,

    В

    от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 от -0,05 до +0,05

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

    - в

    - в

    - в

    - в

    - в

    - в

    - в

    - в

    • - в диапазоне измерений от -O,2 до +O,2 В

    • - в диапазоне измерений от -O,1 до +O,1 В

    • - в диапазоне измерений от -O,O5 до +O,O5 В

    диапазоне измерений диапазоне измерений диапазоне измерений диапазоне измерений диапазоне измерений диапазоне измерений диапазоне измерений диапазоне измерений

    от -100,0 до +100,0 В от -50,0 до +50,0 В от -20,0 до +20,0 В от -10,0 до +10,0 В от -5,0 до +5,0 В от -2,0 до +2,0 В от -1,0 до +1,0 В от -0,5 до +0,5 В

    Диапазоны измерений  амплитудных1) значений

    напряжения переменного тока частотой 1 кГц, В

    ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3)

    ±(0.3^10 ^„зм|+0,2^10'П+2^10 3) ±(0.3^10 ^„зм|+0,2^10'П+2^10 3) ±(0,3^10-3^|^изм|+0,2^10-3^Р+2^10-3) ±(0,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-

    ±(0,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-

    6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3 •D+100 •lO-

    6)

    ±(O,3 - IO-3 - I ^изм|+0,2 - IO-3D+100 -lO-

    6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-

    6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-

    6)

    ±(O,3 •IO-3 •I ^изм|+0,2 •IO-3D+100 •lO-6)

    от -100,0 до +100,0 от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,5 до +0,5 от -0,2 до +0,2 от -0,1 до +0,1 от -0,05 до +0,05

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,3^10-3^|^изм|+0,2^10-3^Р)

    Наименование характеристики

    Значение

    HS-STG

    Диапазоны измерений напряжения постоянного тока, В

    от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 от -0,1 до +0,1

    от -0,04 до +0,04 от -0,02 до +0,02

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

    • - в диапазоне измерений от -50,0 до +50,0 В

    • - в диапазоне измерений от -20,0 до +20,0 В

    • - в диапазоне измерений от -10,0 до +10,0 В

    • - в диапазоне измерений от -5,0 до +5,0 В

    • - в диапазоне измерений от -2,0 до +2,0 В

    • - в диапазоне измерений от -1,0 до +1,0 В

    • - в диапазоне измерений от -0,4 до +0,4 В

    • - в диапазоне измерений от -0,2 до +0,2 В

    • - в диапазоне измерений от -0,1 до +0,1 В

    • - в диапазоне измерений от -0,04 до +0,04 В

    • - в диапазоне измерений от -0,02 до +0,02 В

    ±(0,5^10-3•I^изм|+0,1 • 10 3^0+5• 10 3) ±(0,5^10-3•I^изм|+0,1 • 10 3^0+5• 10 3) ±(0,5^10-3•I^изм|+0,1 • 10 3^0+5•Ю-3) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 • 10 3 - I ^изм|+0,4-Ю-3 -0+10 -Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6) ±(0,3 •Ю-3 •I ^изм|+0,4 •Ю-3 ^0+10 •Ю-6)

    Диапазоны измерений амплитудных1) значений напряжения переменного тока частотой 1 кГц, В

    от -50,0 до +50,0 от -20,0 до +20,0 от -10,0 до +10,0 от -5,0 до +5,0 от -2,0 до +2,0 от -1,0 до +1,0 от -0,4 до +0,4 от -0,2 до +0,2 от -0,1 до +0,1

    от -0,04 до +0,04 от -0,02 до +0,02

    Пределы допускаемой абсолютной погрешности измерений амплитудных значений напряжения переменного тока частотой 1 кГц, В

    ±(0,3•10-3•|^изм|+0,2•10-30)

    Диапазон измерений выходных сигналов от тензометрических датчиков, мВ/В

    от 2 до 1000

    Пределы допускаемой относительной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), %

    ±0,05

    АО

    Диапазон воспроизведений напряжения постоянного тока, В

    от -10,0 до +10,0

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В Примечания:

    ±(1^10-3^|^воспр|+0,02)

    1) - в модулях реализована возможность измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц.

    Уизм - измеренное значение напряжения постоянного тока / значение напряжения переменного тока, В.

    ивоспр - воспроизведенное значение напряжения постоянного тока, В. Сизм - измеренное значение электрического заряда, пКл.

    D - диапазон измерений напряжения постоянного тока, В

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - номинальное значение напряжения постоянного тока (для модульного решения SIRIUS, корпусного решения R4, приборов для установки в стойку R8, R8D, R8D8, приборов R2DB, R1DB), В

    • - номинальные значения напряжения переменного тока частотой 50/60 Гц (для системы измерения R3), В

    24

    110; 220

    Габаритные размеры (одного модуля) (высота^длина^ширина), мм, не более

    80x265x150

    Масса (одного модуля), кг, не более

    2,4

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от 0 до +40 до 95

    Таблица 4 - Показатели надежности

    100 000

    10

    Средняя наработка на отказ, ч_____

    Средний срок службы, лет


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
