Номер по Госреестру СИ: 82835-21
82835-21 Анализаторы показателей качества электрической энергии
(SIRIUS-PWR)
Назначение средства измерений:
Анализаторы показателей качества электрической энергии SIRIUS-PWR (далее анализаторы) предназначены для измерений, регистрации и мониторинга показателей качества электрической энергии в однофазных, двухфазных и трехфазных электрических сетях постоянного и переменного тока частотой до 2000 Гц (в т.ч. действующих значений напряжений и токов; электрической мощности, частоты, суммарного коэффициента гармонической составляющей), а также хранения результатов измерений и их передачи для последующего анализа.

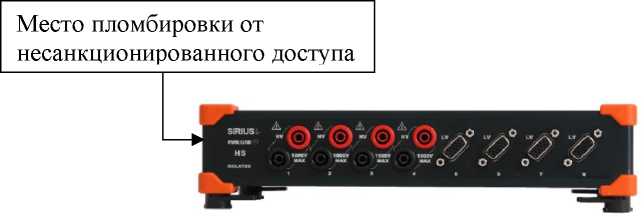

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 1

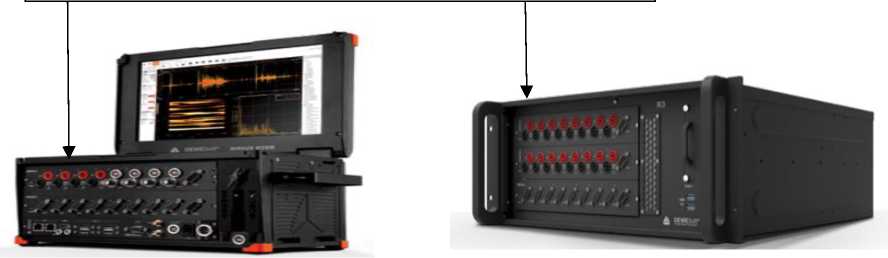

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 2
Программное обеспечение
Работа модулей осуществляется под управлением специализированного программного обеспечения DEWESOFT-X с опцией OPT-POWER, обеспечивающего циклический сбор измерительной информации; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов калибровки и тестирования измерительных каналов модулей, формирование соответствующих протоколов; обеспечение оперативной передачи результатов измерений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | ||
Встроенное ПО модулей SIRIUSi и SIRIUSi-HS |
Автономное ПО | ||
DewesoftX |
опция Power Analysis | ||
Идентификационное наименование ПО |
- |
DewesoftX |
Power Analysis |
Номер версии (идентификационный номер) ПО |
не ниже 7.4.0.75 |
не ниже 2020.1 |
не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
5854] |
DAE |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Примечание - Значения цифрового идентификатора ПО, приведённые в таблице, относятся к ПО указанной версии |
наносится на титульные листы эксплуатационной документации типографским способом. приведены в руководстве по эксплуатации SIRIUS-PWR.01-2020РЭ «Анализатор показателей качества электрической энергии SIRIUS-PWR» п.4. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии Техническая документация фирмы-изготовителя. Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок. Анализаторы содержат следующие основные блоки: - измерительный модуль (или нескольких модулей) преобразователей напряжения аналого-цифровых SIRIUS; - внешний терминал управления на базе ПК или планшетного компьютера со специальным программным обеспечением DEWESOFT-X с опцией OPT-POWER; - токовые датчики. Измерительные модули преобразователей напряжения аналого-цифровые SIRIUS имеют 8 аналоговых входных каналов: 4 канала типа HV (измерение высокого напряжения до 1000 В) и 4 канала типа LV (измерение низкого напряжения до 200 В). Используемые измерительные модули SIRIUS: - SIRIUSi - изолированные 24-битный двухъядерные АЦП с частотой дискретизации 200 кГц; - SIRIUSi-HS - изолированные 16-битные АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот. Применяемый тип датчика выбирается исходя из величины измеряемого тока и условий окружающей среды. При помощи кабеля датчики подключаются к измерительным каналам модуля SIRIUS и в ПО OPT-POWER производится настройка чувствительности путем ввода требуемых коэффициентов. Типы подключаемых токовых датчиков: - DS-CLAMP-150DC; - DS-CLAMP-5AC; - DS-CLAMP-15AC; - DS-CLAMP-200AC; - DS-CALMP-1000AC; - DS-FLEX-3000-17. Возможно использование датчиков и преобразователей тока других утвержденных типов, имеющие действующие свидетельства о поверке. Внешний терминал управления на базе ПК или планшетного компьютера обеспечивает отображение рассчитанных значений, управление работой анализатора, настройку параметров, а также формирование и экспорт отчётов. Анализатор выпускается в модификациях, отличающихся конструктивным исполнением. Условное обозначение анализаторов при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (SIRIUS-PWR) и условного обозначения модификации: SIRIUS-PWR-Х где Х - количество измерительных модулей SIRIUS. Пример записи: SIRIUS-PWR-4, анализатор состоит из четырех измерительных модулей. С помощью одного измерительного модуля SIRIUS проводятся измерения как в однофазной, двухфазной, так и в трехфазной электрической сети. Анализатор SIRIUS-PWR путем комбинации нескольких измерительных модулей SIRIUS в одном корпусе позволяет проводить измерения в нескольких различных сетях одновременно. Компоновка модулей и их размещение в корпусах не влияют на метрологические и функциональные характеристики. Общий вид анализатора и схема пломбировки от несанкционированного доступа представлены на рисунке 1-2. Пломбировка прибора от несанкционированного доступа и после поверки осуществляется в виде наклейки на корпусе прибора. Заводские номера наносятся в виде наклейки на корпусе прибора. Рисунок 1 - Общий вид анализаторов SIRIUS-PWR и схема пломбировки от несанкционированного доступа Место пломбировки от несанкционированного доступа Рисунок 2 - Общий вид анализаторов SIRIUS-PWR и схема пломбировки от несанкционированного доступа Таблица 4 - Комплектность анализаторов показателей качества электрической энергии SIRIUS-PWR Наименование Обозначение Количество Анализатор показателей качества электрической энергии SIRIUS-PWR 1 шт.* Специальное программное обеспечение DEWESOFT-X с опцией Power Analysis 1 USB flash drive Комплект принадлежностей 1 комплект * Руководство по эксплуатации SIRIUS-PWR. 01-2020РЭ 1 экз. Паспорт SIRIUS-PWR.01-2020 ПС 1 экз. Методика поверки МП 2203-0001-2021 1 экз. *Комплектация в соответствии с договором поставки | ||||||||||||||||||||||||||
аблица 2 - Метрологические характеристики анализаторов | ||||||||||||||||||||||||||
Наименование характеристики |
Значение | |||||||||||||||||||||||||
Диапазон измерений напряжения переменного тока (амплитудные значения), В Для модулей SIRIUSi |
от 0 до 50 вкл. св. 50 до 1200 | |||||||||||||||||||||||||
Для модулей SIRIUSi-HS |
от 0 до 20 вкл. св. 20 до 50 вкл. св. 50 до 100 вкл. св. 100 до 200 вкл. св. 200 до 400 вкл. св. 400 до 800 вкл. св. 800 до 1600 вкл. | |||||||||||||||||||||||||
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на частоте от 42,5 до 69 Гц, В Для модулей SIRIUSi предел 1200 В предел 50 В Для модулей SIRIUSi-HS Uном - 20 В; 50 В; 100 В; 200 В; 400 В; 800 В; 1600 В |
±(0,05%Шзм+ 0,1) ±(0,05%Шзм+ 0,05) ±(0,03%Uизм+ 0,02%^™) | |||||||||||||||||||||||||
Диапазон измерений напряжения постоянного тока, В Для модулей SIRIUSi |
от -50 до +50 |
Наименование характеристики |
Значение |
от-1200 до +1200 | |
Для модулей SIRIUSi-HS |
от -20 до +2о от -50 до+50 от -100 до +100 от -200 до+ 200 от -400 до +400 от -800 до +800 от -1600 до + 1600 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В Для модулей SIRIUSi предел 1200 В предел 50 В |
±(0,05%иизм+0,1) ±(0,05%иизм+0,05) |
Для модулей SIRIUSi-HS Uhom - 20 В; 50 В; 100 В; 200 В; 400 В; 800 В; 1600 В |
±(0,03%иизм+ 0,02%Uhom+0,04) |
Диапазон измерений силы переменного тока, А Где In - номинальное значение применяемых клещей |
от 0,1-In до 1,2-In |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц,, % |
±0,05 + погрешность применяемых клещей |
Диапазон измерений силы постоянного тока, А Где In - номинальное значение применяемых клещей |
от 0,1-In до 1,2-In |
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±0,03 + погрешность применяемых клещей |
Диапазон измерений частоты, Гц (f ном- 16,7 Гц; 50 Гц; 60 Гц; 400 Гц; 800 Гц) |
от 0,5 до 800 |
Пределы допускаемой приведенной к диапазону измерения частоты погрешности, % |
±0,03 |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения [KU], % |
от 0 до 100 |
Пределы допускаемой относительной погрешности измерения суммарного коэффициента гармонических составляющих напряжения [KU], % |
±5,0 |
Диапазон измерений коэффициента гармонической составляющей напряжения порядка h [Ku(h)], % h от 2 до 50 |
от 0 до 50 |
Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка h [Ku(h)], % |
±5,0 |
Диапазон измерений коэффициента несимметрии напряжения по обратной [К2и] и нулевой последовательности [Кои], % |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжения по обратной [К2и] и нулевой последовательности [Кои], % |
±0,15 |
Диапазон измерения активной, реактивной и полной мощности, Вт, вар, В^А, где (Ih) - используемый диапазон измерений силы переменного тока, (Uh) - номинальное напряжение |
(Ih)^(Uh) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности, % при Kp > 0,9. |
±0,2 + погрешность применяемых клещей |
С применением токовых клещей DS-CLA |
MP-5AC |
Диапазоны измерений силы переменного тока, А |
от 0,5 до 6 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % для диапазона измерения от 0,5 А до 1 А включ. для диапазона измерения св. 1 А до 10 А |
±2,0 ±1,2 |
С применением токовых клещей DS-CLAMP-15AC | |
Диапазоны измерений силы переменного тока, А |
от 1,5 до 18 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % |
±1,5 |
С применением токовых клещей DS-CLAMP-200AC | |
Диапазоны измерений силы переменного тока, А |
от 20 до 240 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % для диапазона измерения от 20 А до 100 А включ. для диапазона измерения св. 100 А до 240 А |
±3,0 ±1,5 |
С применением токовых клещей DS-CLAM |
P-1000AC |
Диапазоны измерений силы переменного тока, А |
от 100 до 1200 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % |
±0,6 |
С применением токовых клещей DS-CLAM |
[P-150DC |
Диапазоны измерений силы переменного тока, А |
от 15 до 180 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % |
±1,0 |
Диапазоны измерений силы постоянного тока, А |
от 20 до 240 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±1,0 |
С применением токовых клещей DS-FLEX-3000-17 | |
Диапазоны измерений силы переменного тока, А |
от 0,03 до 3,6 от 3 до 36 от 30 до 360 от 300 до 3600 |
Пределы допускаемой относительной погрешности измерений силы переменного тока на частоте от 42,5 до 69 Гц, % |
±2,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
SIRIUS-PWR-1 | |
Потребляемая мощность, В^А, не более |
25 |
Габаритные размеры, см, не более | |
- длина |
26,6 |
- ширина |
13,9 |
- высота |
6,4 |
Масса, кг не более |
1,5 |
SIRIUS-PWR-Х стоечное исполнение включающее два и более измерительных | |
модулей | |
В корпусе R3 | |
Потребляемая мощность, В^А, не более |
65 |
Габаритные размеры, см, не более | |
- длина |
50,2 |
- ширина |
48,2 |
- высота |
17,7 |
Масса, кг, не более |
12,5 |
В корпусе R2D (В) | |
Потребляемая мощность, В^А, не более |
36 |
Габаритные размеры, см, не более | |
- длина |
22,4 |
- ширина |
33,1 |
- высота |
14,5 |
Масса, кг, не более |
8,4 (10) |
В корпусе R4 (HUB) | |
Потребляемая мощность, В^А, не более |
30 |
Габаритные размеры, см, не более | |
- длина |
12,4 (15) |
- ширина |
27,6 |
- высота |
26,4 (25,1) |
Масса, кг, не более |
5,2 (4,75) |
В корпусе R8D(B) | |
Потребляемая мощность, В^А, не более |
73 |
Габаритные размеры, см, не более | |
- длина |
48,9 |
- ширина |
14,8 |
- высота |
31,7 |
Масса, кг, не более |
16,5 (20) |
В корпусе R8(B) | |
Потребляемая мощность, В^А, не более |
56 |
Габаритные размеры, см, не более | |
- длина |
48,9 |
- ширина |
14,8 |
- высота |
31,7 |
Масса, кг, не более |
15,4 (17,6) |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от 0 до +50 |
- относительная влажность, % |
от 0 до 80 |
- атмосферное давление, кПа |
от 60 до 104,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
50000 |
