Номер по Госреестру СИ: 86337-22
86337-22 Модули преобразователей напряжения аналого-цифровые
(IOLITE)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые IOLITE (далее - модули) предназначены для измерений среднеквадратических значений напряжения переменного тока, частоты следования импульсов, силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.
Внешний вид.
Модули преобразователей напряжения аналого-цифровые

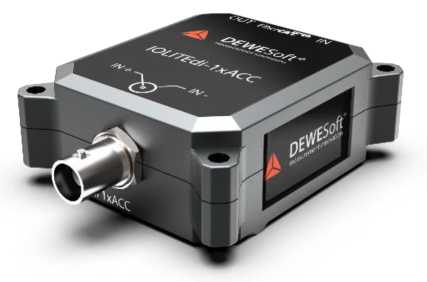

Рисунок № 1
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4
Внешний вид.
Модули преобразователей напряжения аналого-цифровые

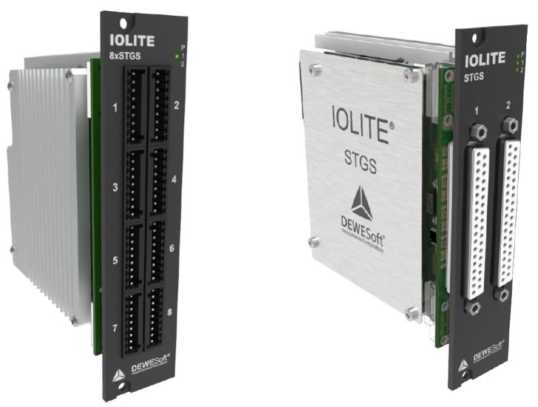

Рисунок № 5
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 6
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 7
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 8
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 9
Внешний вид.
Модули преобразователей напряжения аналого-цифровые

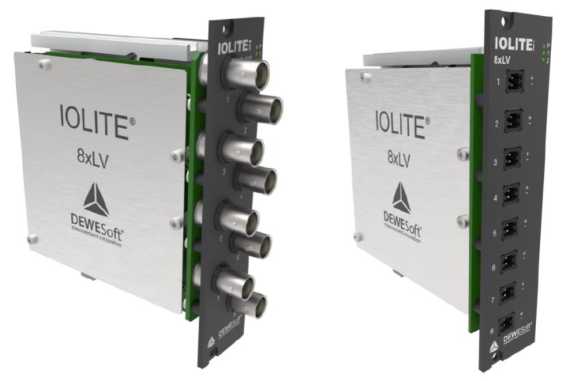

Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из встроенного и автономного ПО.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Автономное ПО предназначено для управления режимами функционирования модулей, обработки полученного сигнала и визуализации измерительной информации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | |
встроенное ПО |
автономное ПО | |
Идентификационное наименование ПО |
Firmware |
DewesoftX |
Номер версии (идентификационный номер ПО), не ниже: - модификация IOLITEdi-IxACC |
1.16 | |
- модификация IOLITEi-8xLA |
0.31 | |
- модификация IOLITEdi-IxSTG |
1.32 | |
- модификация IOLITEd-6xSTG, IOLITE-6xSTG |
0.85 | |
- модификация IOLITEdi-8xLV, IOLITEi-8xLV |
0.31 |
2021.4 |
- модификация IOLITE- 16xLV |
1.09 | |
- модификация IOLITE-8xSTGS |
1.14 | |
- модификация IOLITE-8xRTD, IOLITEd-8xRTD |
0.80 | |
- модификация IOLITEd-8xTH, IOLITE-8xTH |
0.73 | |
- модификация IOLITEd-4xCNT, IOLITE-4xCNT |
0.46 | |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку модулей любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.3 «Простое измерение» руководства по эксплуатации ЮИТЕ.01-2021РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому р егулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
IOLITE-QM-2021 «Модули преобразователей напряжения аналого-цифровые IOLITE. Стандарт предприятия».
ПравообладательDEWESOFT d.o.o., Словения
Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Принцип действия модулей основан на измерении, усилении, аналогово-цифровом преобразовании входных электрических сигналов и дальнейшей передаче измерительной информации на внешние устройства.
Конструктивно модули представляют собой устройства в алюминиевом корпусе. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса EtherCAT.
Модули выпускаются в 15 модификациях: IOLITEdi-IxACC, IOLITEdi-IxSTG, IOLITEd-6xSTG, IOLITE-6xSTG, IOLITE-8xSTGS, IOLITEi-8xLA, IOLITEdi-8xLV, IOLITEi-8xLV, IOLITE-16xLV, IOLITE-8xRTD, IOLITEd-8xRTD, IOLITEd-8xTH, IOLITE-8xTH, IOLITEd-4xCNT, IOLITE-4xCNT, отличающихся типом входных сигналов, количеством входных каналов, типом разъемов и конструктивным исполнением. Индексом «i» обозначается изолированное исполнение модулей, индекс «d» означает, что модули крепятся на DIN-рейку (индексы «i» и «d» могут отсутствовать в маркировке, нанесенной на корпус). Модули имеют два конструктивных исполнения: независимое (одноканальное или многоканальное) и корпусное. В корпусном исполнении модули устанавливаются в шасси типов IOLITE-R12, IOLITE-R8, IOLITE-R8r.
Серийный номер наносится на маркировочную табличку модулей любым технологическим способом в виде буквенно-цифрового кода.
Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
а) модификация IOLITEdi-IxACC

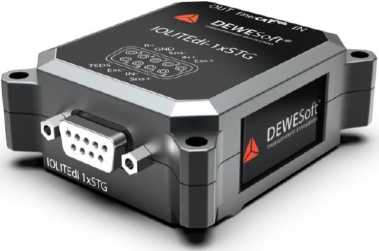

б) модификация IOLITEdi-IxSTG

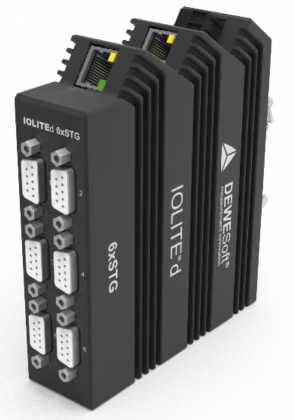

в) модификация IOLITEd-6xSTG в независимом исполнении

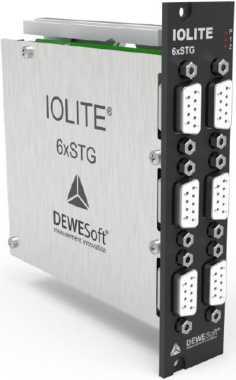

г) модификация IOLITE-6xSTG в корпусном исполнении
е) модификация IOLITE-16xLV в корпусном исполнении
д) модификация IOLITE-8xSTGS в корпусном исполнении

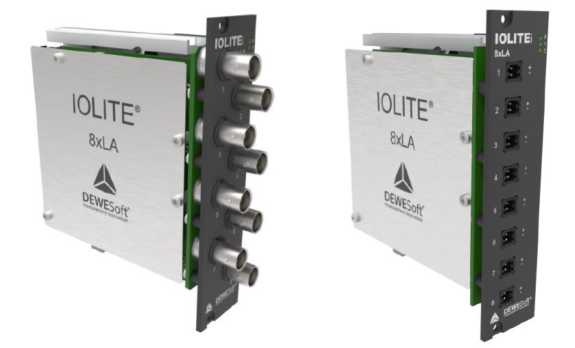

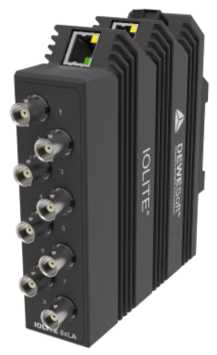

ж) модификация IOLITEi-8xLA в независимом исполнении
з) модификация IOLITEi-8xLA в корпусном исполнении

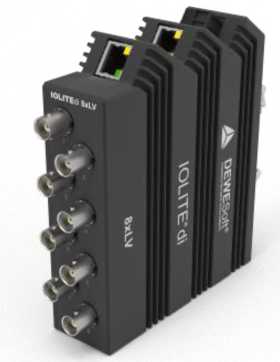

и) модификация IOLITEdi-8xLV в независимом исполнении

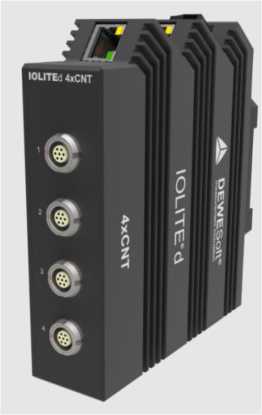

л) модификация IOLITEd-4xCNT в независимом исполнении
к) модификация IOLITEi-8xLV в корпусном исполнении

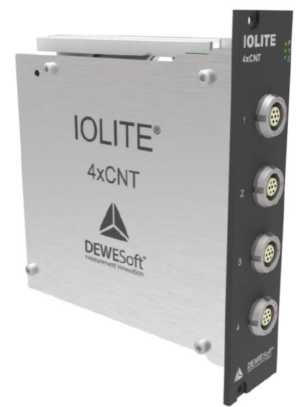

м) модификация IOLITE-4xCNT в корпусном исполнении

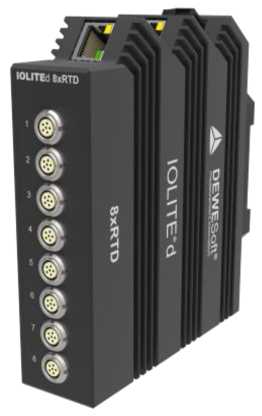

н) модификация IOLITEd-8xRTD в независимом исполнении

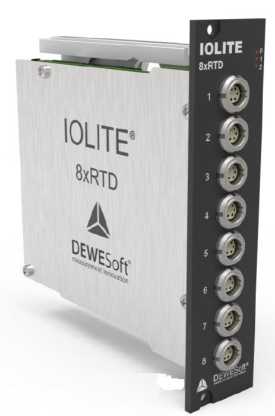

о) модификация IOLITE-8xRTD в корпусном исполнении

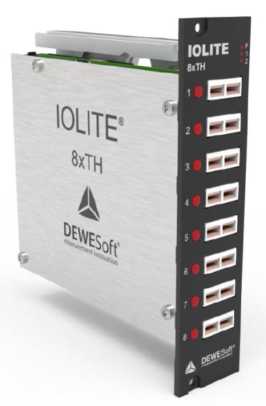

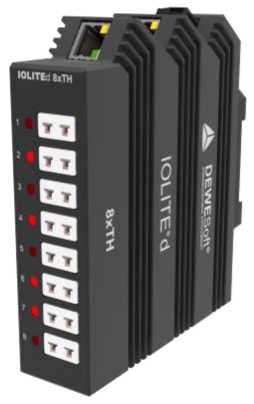

п) модификация IOLITEd-8xTH р) модификация IOLITE-8xTH
в независимом исполнении в корпусном исполнении

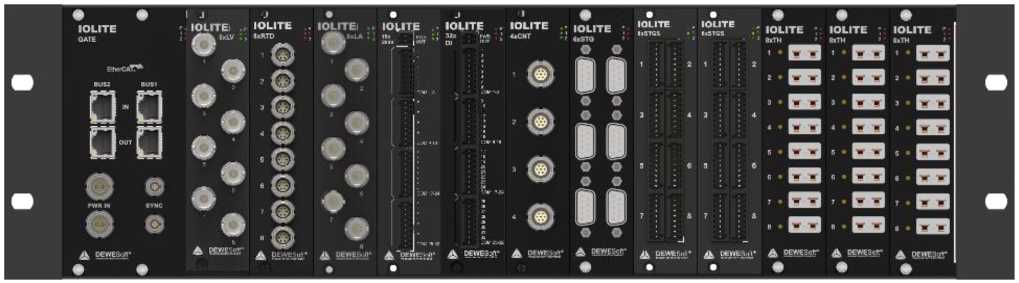

с) модули, установленные в шасси типа IOLITE-R12
• •=* |
• | ||
IOLITE IOLITE |
IOLITE |
IOLITE | |
^^^B>LA ' 8xLV ’’ |
8xRTD ’ 1 О |
8хТН 1 Е^^а | |
■ • ’ 0 |
2 | ||
е о |
3 © |
3 | |
1 • ‘ о |
4 |
4 Е ''■ | |
• 0 |
• © |
S * | |
♦ о |
6 ЕЖis | ||
♦ 0 ' • ’ 0 |
0
|
8 BsSsLJ | |
/К DEWESqfl* A “WESoft* |
A DEWESoft* |
A PEWESofi' | |
• |
• |

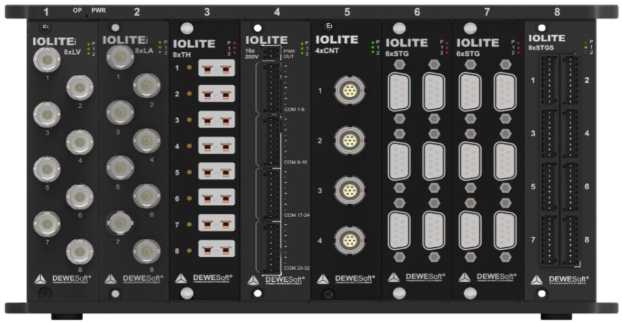

т) модули, установленные в шасси типа IOLITE-R8

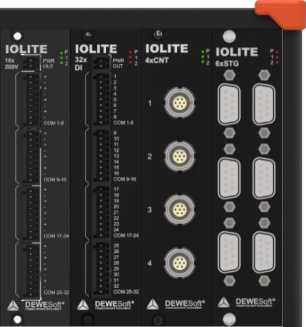

у) модули, установленные в шасси типа IOLITE-R8r
Место нанесения
серийного номера
Место нанесения знака утверждения типа ф) маркировочная табличка с указанием места нанесения серийного номера, места нанесения знака утверждения типа
Рисунок 1 - Общий вид модулей с указанием места нанесения серийного номера, места нанесения знака утверждения типа
Таблица 2 - Метрологические характеристики
Модификация |
Наименование характеристики |
Значение |
IOLITEdi-IxACC |
Количество измерительных каналов |
1 |
Диапазоны измерений напряжения постоянного тока, В |
от -10 до +10 от -5 до +5 от -1 до +1 от -0,2 до +0,2 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(3^10-4^изм|+2,1^10-3) ±(3-10-4-|^изм|+1,1-10-3) ±(3^10-4^изм|+3^10-4) ±(3^10-4^изм|+1,4^10-4) | |
Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В |
от 0 до 10/^2 от 0 до 5/\2 от 0 до 1/^2 от 0 до 0,2/\2 | |
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:
|
±(930-4^изм+1Л10-3) ±(930-4^изм+1Л10-3) ±(930-4^изм+1Л10-4) ±(930-4^изм+6Д10-5) | |
ЮLITEi-8хLA |
Количество измерительных каналов |
8 |
Диапазоны измерений силы постоянного тока, мА |
от -20 до +20 от -2 до +2 |
Модификация |
Наименование характеристики |
Значение |
IOLITEi-8xLA |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:
|
±(5^10-4^|/изм|+0,01) ±(540-4^изм+0,002) |
IOLITEdi-IxSTG, IOLITEd-6xSTG, IOLITE-6xSTG |
Количество измерительных каналов:
|
1 6 |
Диапазоны измерений напряжения постоянного тока, В |
от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(3^10-4Ч^изм|+1,01 •Ю-2) ±(3^10-4^изм|+2,1^10-3) ±(3^10-4^изм|+3^10-4) ±(3^10-4^изм|+1,2^10-4) | |
Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В |
от 0 до 50/^2 от 0 до 10/^2 от 0 до 1/^2 от 0 до 0,1/^2 | |
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:
|
±(2,4-10’3- иизм+2,730-2) ±(930-4иизм+1Л10-3) ±(930-4иизм+1Л10-4) ±(930-4иизм+6Д10-5) |
Модификация |
Наименование характеристики |
Значение |
IOLITEdi-IxSTG, IOLITEd-6xSTG, IOLITE-6xSTG |
Диапазоны измерений силы постоянного тока, мА |
от -1000 до +1000 от -200 до +200 от -20 до +20 от -2 до +2 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА:
|
±(340-4^изм|+2,02Г10-1) ±(3^10-4^|/изм|+4,21 • 10-2) ±(340-4^изм|+6,Г10-3) ±(3^10-4ЧТизм|+2,5^10-3) | |
IOLITEdi-8xLV, IOLITEi-8xLV |
Количество измерительных каналов |
8 |
Диапазоны измерений напряжения постоянного тока, В |
от -100 до +100 от -10 до +10 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(3^10-4^изм|+0,05) | |
Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В |
от 0 до 100/\2 от 0 до 10/^2 | |
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:
|
±(2,440-3иизм+2,740-2) ±(940-4иизм+1Л10-3) | |
IOI.ITE-I6\I.V |
Количество измерительных каналов |
16 |
Диапазоны измерений напряжения постоянного тока, В |
от -200 до +200 от -10 до +10 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(340-^иизм|+0,04) ±(340-4Ниизм+0,002) |
Модификация |
Наименование характеристики |
Значение |
IOI.ITE-I6\I.V |
Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В |
от 0 до 200/^2 от 0 до 10/^2 |
Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В:
|
±(2,4-10’3- иизм+2,740-2) ±(940-4иизм+1Л10-3) | |
IOLITE-8xSTGS |
Количество измерительных каналов |
8 |
Диапазоны измерений напряжения постоянного тока, В |
от -1 до +1 от -0,1 до +0,1 от -0,02 до +0,02 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(340-^|иизм|+340-4) ±(3-10‘4-|иИзм|+1,2-10'4) ±(3-10‘4-|иИзм|+1,04-10'4) | |
IOI JTE-8\RTD, IOLITEd-8\RTD |
Количество измерительных каналов |
8 |
Диапазоны измерений напряжения постоянного тока, В |
от -1 до +1 от -0,1 до +0,1 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(2^10-4^иизм|+1,1^10-4) ±(240-4Ниизм|+240-5) | |
Диапазон измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С |
от -200 до +850 | |
Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С |
±(5^10-4^|Гизм|+0,2) |
Модификация |
Наименование характеристики |
Значение |
IOI JTE-8\RTD, IOLITEd-8xRTD |
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 0 до 10000 от 0 до 1000 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом:
|
±(2^10-4^изм+1) ±(240-4^изм+0,1) | |
IOLITEd-8xTH, IOLITE-8xTH |
Количество измерительных каналов |
8 |
Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:
|
от -270 до +1372 от -210 до +760 от -270 до +400 от 0 до +1768 от 0 до +1768 от -270 до +1300 от -270 до +1000 от 0 до +1820 | |
Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K, J, T, R, S, N, E, C, B по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С |
±(2^10-4^|7изм|+0,5)* | |
Диапазоны измерений напряжения постоянного тока, В |
от -1 до +1 от -0,1 до +0,1 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:
|
±(2^10-4^изм|+1^10-4) ±(2^10-4 • |^изм|+1 •Ю-5) |
Модификация |
Наименование характеристики |
Значение |
IOLITEd-4xCNT, IOLITE-4xCNT |
Количество измерительных каналов |
4 |
Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Г ц |
от 1 до 1407 | |
Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) |
±140’4 | |
* Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 указаны с учетом погрешности измерений температуры холодного спая. Примечания:
|
Таблица 3 - Габаритные размеры и масса
Модификация модуля/ тип шасси |
Габаритные размеры (высотахдлинахширина), мм, не более |
Масса, кг, не более |
Ю1П'Е4МхАСС |
82х62х28 |
0,13 |
Ю1ПЕ1-8хЬА |
128х128х30 |
0,31 |
ЮLITEdi-1хSTG |
71х62х28 |
0,13 |
IOLITEd-6xSTG, IOLITE-6xSTG |
128x115x30 |
0,34 |
ЮИТЕ-16хЦУ |
128х115х30 |
0,23 |
IOI.ITEcli-8\I.V, ЮLITEi-8хLV |
128х128х30 |
0,31 |
IOLITE-8\RTD, IOLITEd-8\RTD |
128х115х30 |
0,26 |
IOLITEd-8xTH, IOLITE-8xTH |
128х115х30 |
0,23 |
IOLITE-8xSTGS |
128х118х30 |
0,34 |
IOLITEd-4xCNT, IOLITE-4xCNT |
128х115х30 |
0,30 |
IOLITE-R12 |
483х148х133 |
3,10 |
IOLITE-R8 |
266х169х139 |
2,60 |
IOLITE-R8r |
321х155х151 |
2,60 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В:
|
от 12 до 48 от 9 до 48 |
Рабочие условия измерений:
|
от -20 до +60 от -40 до +85 от -10 до +50 от -40 до +85 (опционально) 95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
