Номер по Госреестру СИ: 94491-25
94491-25 Комплексы программно-технические Автотест-М
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы программно-технические Автотест-М (далее - комплексы)
предназначены для многоканального воспроизведения программно управляемых динамических и статических электрических сигналов напряжения, силы тока, частоты следования и количества импульсов напряжения и тока, электрического сопротивления, а также параметров импульсов: амплитуды и длительности импульсов, заряда в импульсе тока; для многоканальных измерений сигналов напряжения, силы тока, частоты следования и количества импульсов напряжения и тока, электрической емкости и сопротивления, а также параметров импульсов: амплитуды и длительности импульсов, заряда в импульсе тока, поступающих от контролируемого объекта непосредственно или через первичные измерительные преобразователи; для вычислений значений физических величин и погрешностей преобразования сигналов в контролируемом объекте; для приема и выдачи дискретных (логических) сигналов состояния типа «сухой контакт» или «открытый коллектор»; для приема и передачи цифровых данных и команд по последовательным каналам связи, в том числе для имитации датчиков с цифровым интерфейсом; для регистрации и хранения данных; для отображения и вывода на печать воспроизводимых, измеряемых и вычисляемых величин в цифровом и графическом виде.
Внешний вид.
Комплексы программно-технические Автотест-М
Рисунок № 1
Внешний вид.
Комплексы программно-технические Автотест-М
Рисунок № 2
Внешний вид.
Комплексы программно-технические Автотест-М
Рисунок № 3
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196263
ID в реестре СИ - 1422958
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Автотест-М,
Производитель
Изготовитель - Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы программно-технические Автотест-М (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92153-24 20.05.2029 |
Измерители температуры многоканальные, МИТ-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93166-24 11.09.2029 |
Имитаторы сигналов шариковых расходомеров, ИСШР-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94059-24 11.12.2029 |
Комплексы измерительно-вычислительные диагностики шариковых расходомеров модернизированные, ИВК ДШР-М Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94491-25 29.01.2030 |
Комплексы программно-технические Автотест-М, Обозначение отсутствует Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплексы программно-технические Автотест-М (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Комплексы программно-технические Автотест-М (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) программное обеспечение (ВПО) и ПО (ПК).
Метрологически значимым для
комплексов делится на две части - встроенное верхнего уровня для персонального компьютера
комплексов является встроенное программное обеспечение (ВПО) предназначенное для преобразований измеряемых сигналов в цифровой код, реализации алгоритмов обработки данных в выходные аналоговые сигналы.
ВПО загружается в постоянную память
на заводе-изготовителе во время производственного
защищено от записи и считывания, недоступно пользователю для идентификации, не подлежит изменению на протяжении всего срока эксплуатации и может быть установлено и переустановлено только изготовителем с использованием программно-аппаратных средств.
Программное обеспечение верхнего уровня функционирует под актуальной операционной системы Windows или Linux и обеспечивает следующих функций:
- выбор измерительных каналов и диапазонов измерения;
и преобразований цифрового кода
блоков управляющих контроллеров цикла, оно недоступно пользователю,
специальных
управлением выполнение
-
- оперативное представление информации по сигналам и параметрам (контролируемым, вычисляемым и задаваемым) в реальном времени на экране монитора в цифровом и графическом виде;
-
- архивирование текущих данных;
-
- хранение, представление, редактирование и вывод на печать цифровой и графической информации результатов работы и их обработки.
Программное обеспечение работает в диалоговом режиме и имеет защиту от неправильных действий пользователя.
В ПО верхнего уровня входят:
-
- ПО «Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП», предназначенное для проведения поверки (калибровки) аппаратуры, сохранения результатов поверки (калибровки) в базе данных, формирования протоколов с результатами поверки (калибровки). Конечные прикладные программы для поверки (калибровки) аппаратуры строятся на основе базового пакета программ для калибровки АКНП путем описания поверочных процедур на скриптовом языке;
технический для ручного
Автотест-М. Пакет программ управления и снятия величин
-
- ПО «Комплекс программно -для калибровки КВВС», предназначенное сигналов с контроллеров КВВС-xx.xx.
пользователю
в виде исполняемых файлов без раскрытия исходных кодов и защищено от преднамеренных и непреднамеренных изменений с помощью проверки его целостности при запуске.
Номер версии ПО (сборки) верхнего уровня считывается с экрана ПК. Интерфейсы пользователя могут быть реализованы на различных языках (русский, английский и т.д.) в зависимости от назначения исполнения комплекса.
Метрологические характеристики комплексов нормированы с учетом влияния на них ВПО.
Недокументированные возможности в программном обеспечении отсутствуют. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
ПО верхнего уровня передается
Таблица 1 - Идентификационные данные ПО «Блок управляющего контроллера БУК.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Блок управляющего контроллера БУК. Программа микроконтроллера 460.32437879.00137-01 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
CRC16 0x2E2A |
Уровни защиты ПО в соответствии с Р 50.2.077-2014:
-
- Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП - средний;
-
- Комплекс программно - технический Автотест-М. Пакет программ для калибровки КВВС - средний;
-
- Блок управляющего контроллера БУК. Программа микроконтроллера - высокий.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель и/или на шильдик контроллера КВВС и на титульных листах руководства по эксплуатации «Комплекс программно-технический Автотест-М КЦДИ.108.00.00.000 РЭ или КЦДИ.108.00.00.000-ХХ РЭ (при наличии) и руководства по эксплуатации «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.\\.00.000 РЭ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в разделе 7 «Методы и методики измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
КЦДИ.108.00.00.000 ТУ «Комплексы программно-технические Автотест-М. Технические условия».
ПравообладательНаучное учреждение «Институт прикладных информационных технологий» («ИПИТ»)
ИНН 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Тел./факс: 8(499)324-88-85
E-mail: contact@ipit.ru
Web-сайт: www.ipit.ru
Изготовитель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)
ИНН 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Тел./факс: 8(499)324-88-85
E-mail: contact@ipit.ru
Web-сайт: www.ipit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)
ИНН 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Тел./факс: 8(499)324-88-85
E-mail: contact@ipit.ru
Web-сайт: www.ipit.ru
Принцип действия комплексов основан на последовательных преобразованиях измеряемых величин. Комплексы осуществляют регистрацию, отображение и хранение измеренной информации.
Комплексы содержат набор программируемых контроллеров ввода-вывода сигналов КВВС (аналоговых, дискретных и цифровых) различных модификаций (далее - контроллер КВВС), персональный компьютер (ПК) с базовым и прикладным программным обеспечением (ПО), линии технологической связи (ЛТС), адаптеры интерфейсов.
Конструктивно контроллеры КВВС выполнены в стандарте «Евромеханика» и содержат от одного до двенадцати вставных блоков для воспроизведения и измерения сигналов, блок управляющего микропроцессорного контроллера (БУК), блок питания (БП). Контроллеры КВВС могут включать панель индикации и управления с дисплеем и клавиатурой. В набор вставных блоков, которые могут быть установлены в контроллеры КВВС в любой комбинации, входят:
- блок аналогового вывода БАВ-03;
- блок аналогового вывода БАВ-05;
- блок анализатора импульсов БАИ-01;
- блок аналоговой обработки БАО-06;
- блок ввода аналоговых и частотных сигналов БАЧ-02;
- блок
ввода дискретных сигналов БДС-02; ввода дискретных сигналов БДС-03; вспомогательного контроллера БВК-01; вспомогательного контроллера БВК-02; вспомогательного контроллера БВК-03;
- блок
- блок
- блок
- блок
- блок вывода дискретных сигналов БДВ-02;
- блок вывода дискретных сигналов БДВ-03;
- блок ввода и вывода дискретных сигналов БДВВ-02;
- блок измерения емкости БИЕ-01;
- блок измерения напряжений БИН-01;
- блок измерения сопротивления изоляции БИСИ-01;
- блок измерения тока БИТ-01;
- блок измерения частоты БИЧ-02;
- блок питания БП-20;
- блок преобразователей сигналов термопар БПТП-02;
- блок преобразователей сигналов термопар БПТП-03;
- блок преобразователей сигналов термосопротивлений БПТС-05;
- блок усилителей гальваноразвязанных БУГ-03;
- блок усилителей импульсов БУИ-01;
- блок усилителей импульсов БУИ-04;
- блок управляющего контроллера БУК-02;
- блок управляющего контроллера БУК-03;
- блок управляющего контроллера БУК-04;
- блок усилителей напряжения БУН-01;
- блок усилителей напряжения БУН-02;
- блок усилителей тока БУТ-02;
- блок усилителей тока БУТ-03;
- блок усилителей тока БУТ-04;
- блок усилителей тока БУТ-07;
- блок формирования импульсов БФИ-03;
- блок формирования напряжений БФН-02;
- блок формирования напряжений БФН-03;
- блок формирования напряжений БФН-04;
- блок формирования напряжений БФН-05;
- блок формирования сопротивления БФС-01;
- блок формирования тока БФТ-02;
- блок формирования тока БФТ-03;
- блок формирования тока БФТ-04;
- блок формирования тока БФТ-05.
Блок управляющего контроллера (БУК) содержит два независимых порта обмена цифровыми данными с ПК и другими внешними устройствами (объектом контроля и управления). Каждый порт специальной перемычкой в соединителе линии технологической связи (ЛТС) конфигурируется под тип интерфейса - RS-232 или RS-485. ЛТС представляет собой двухпроводную электрическую линию типа «витая пара в экране». Передача данных в ПК по линии связи с RS-485 осуществляется через адаптер интерфейса, преобразующий сигналы RS-485 в сигналы шины USB.
В качестве ПК используется любой персональный компьютер, работающий под управлением актуальной операционной системы Windows или Linux.
Комплексы применяются для ручной и автоматизированной поверки (калибровки), проверки технического состояния и настройки аппаратуры контроля различных типов и модификаций (аппаратуры контроля нейтронного потока (АКНП), подвесок ионизационных камер, импульсных и токовых каналов контроля и защиты по мощности и периоду, цифровых и аналоговых вычислителей реактивности и др.), используемых на реакторных установках атомных станций, исследовательских и транспортных реакторах, а также критических стендах.
Комплексы могут быть использованы в автоматизированных системах контроля, регулирования и управления объектов в промышленности, а также для коммерческого учета энергоносителей.
Программное обеспечение (ПО) комплексов представляет собой интегрированную среду и позволяет в режиме диалога с набором меню, инструкций, сообщений и подсказок, представляемых на экране дисплея компьютера, организовать автоматизированные управляющие и измерительные тесты (формирование выходных и измерение входных сигналов) и в режиме реального времени контролировать их прохождение.
В процессе тестирования информация отображается в цифровом и графическом видах на дисплее ПК и/или панели индикации, а после завершения каждой группы тестов автоматически обрабатывается и сравнивается с допустимыми значениями контролируемых параметров. После проведения последовательности тестовых процедур формируются и выводятся на печать отчетные документы (протоколы) с результатами измерений и вычислений.
Обозначение модификации контроллера ввода-вывода в составе комплекса Автотест-М - КВВС-xx.xx, где первые две цифры xx обозначают конструктивное исполнение (см. Таблицу 9), а вторые две цифры xx - состав вставных блоков.
Заводской номер, в виде цифро-буквенного обозначения, однозначно идентифицирующий каждый комплекс, указывается в Формуляре типографским способом или от руки, с нанесением заводского номера на боковой стороне корпуса контроллера КВВС с помощью информационной наклейки. Предусмотрено пломбирование БУК в соответствии с рисунком 4. Нанесение знаков поверки на средство измерений не предусмотрено.

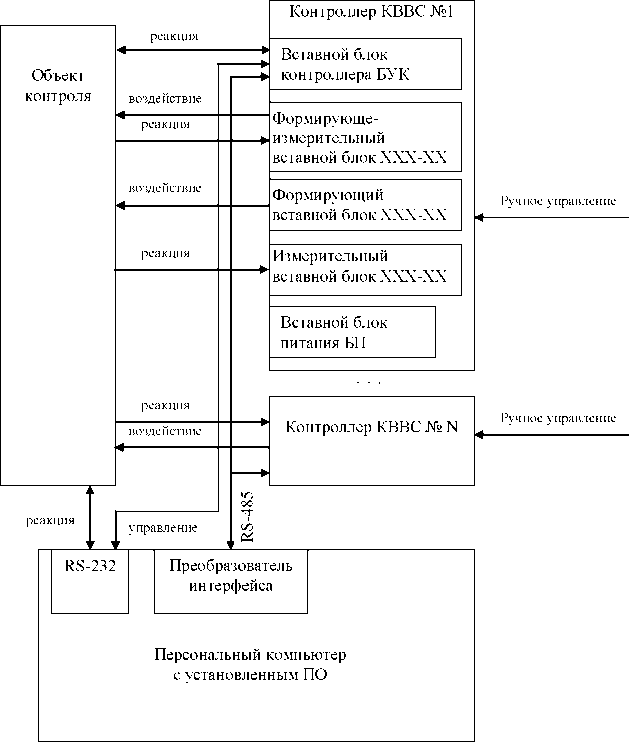

Общая схема комплексов программно-технических Автотест-М и фотографии общего вида контроллеров КВВС представлены на рисунках 1, 2 и 3.

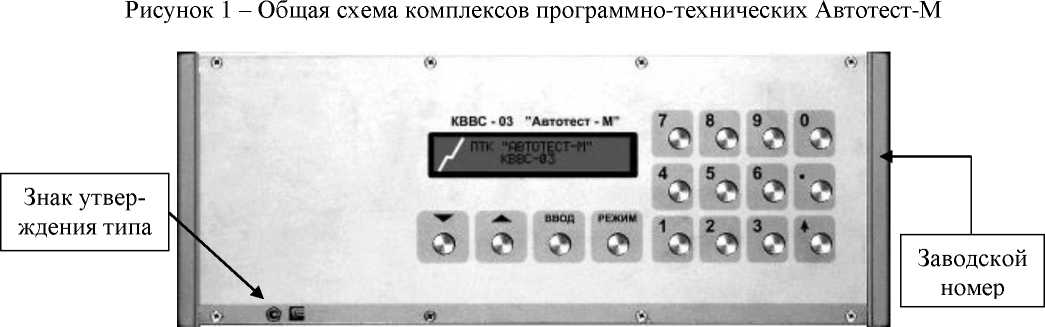

Рисунок 2 - Общий вид контроллеров КВВС спереди (на примере КВВС-ОЗ.хх) и места нанесения заводского номера и знака утверждения типа
ti»
II
•-
<*»
ell'll
М ыв-и
■■
|
<» |
SilL |
|
|i.V|i.4ll |
■ в |
Рисунок 3 - Общий вид контроллеров КВВС сзади (на примере КВВС-ОЗ.хх)
Заводской номер
|
Место пломбирования | |

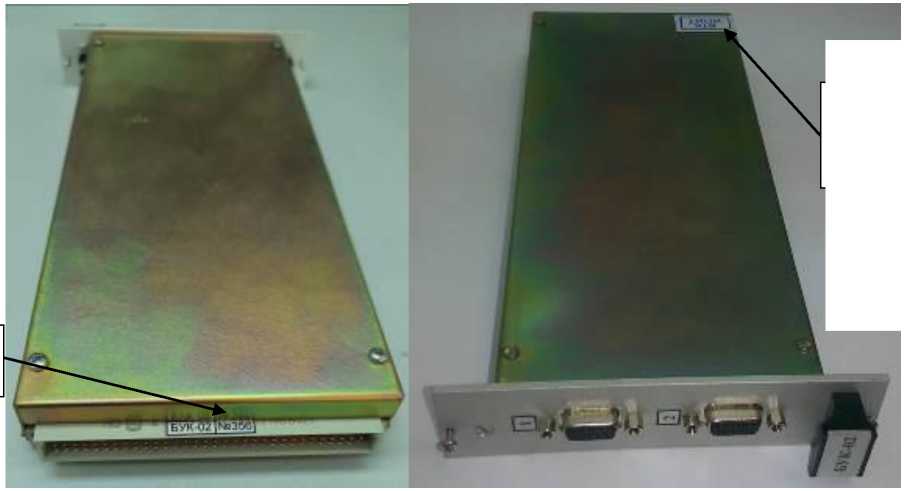

Рисунок 4 - Общий вид БУК с местами нанесения заводского номера и пломбирования.
Таблица 13 - Комплектность поставки комплексов
|
Наименование |
Обозначение |
Количество |
|
Контроллер КВВС |
- |
от 1 до 4 шт. |
|
Персональный компьютер (наличие и состав определяется при заказе и указывается в формуляре на комплекс) |
- |
1 шт. |
|
Формуляр |
КЦДИ.108.00.00.000 ФО или КЦДИ.108.00.00.000-ХХ ФО |
1 экз. |
|
Руководство по эксплуатации |
КЦДИ.108.00.00.000 РЭ или КЦДИ.108.00.00.000-ХХ РЭ |
1 экз. |
|
Программное изделие «Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП» на электронном носителе |
460.32437879.00133-01 (Windows) или 460.32437879.00134-01 (Linux) |
1 экз. |
|
Руководство оператора |
460.32437879.00133-01 34 01 (Windows) или 460.32437879.00134-01 34 01 (Linux) |
1 экз. |
Комплектность поставки контроллеров КВВС приведена в таблице 14.
|
Таблица 14 - Комплектность поставки контроллеров КВВС | |
|
Наименование |
Количество |
|
Комплект монтажных частей (состав указывается в формуляре на КВВС) |
1 шт. |
|
Комплект тестовых принадлежностей (состав указывается в формуляре на КВВС) |
1 шт. |
|
Руководство по эксплуатации «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.ХХ.00.000 РЭ |
1 экз. |
|
Формуляр «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.ХХ.00.000 ФО |
1 экз. |
В комплект монтажных частей контроллера КВВС входят соединители вставных блоков контроллера КВВС. Комплектность тестовых принадлежностей контроллера КВВС приведена в таблице 15.
Таблица 15 - Комплектность тестовых
|
Наименование |
Количество |
|
Кабель питания |
1 шт. |
|
Кабель связи с ПК (интерфейс RS-485 или RS-232) |
1 шт. |
|
Кабель заземления |
2 шт. |
|
Кабели для подсоединения поверяемых приборов и систем |
1 компл. |
|
Преобразователь интерфейса RS-485 - USB |
1 шт. |
|
Программное изделие «Комплекс программно-технический Автотест-М. Пакет программ для калибровки КВВС» (460.32437879.00135-01 (Windows) или 460.32437879.00136-01 (Linux)) на электронном носителе и руководство оператора (460.32437879.00135-01 34 01 (Windows) или 460.32437879.00136-01 34 01 (Linux)) |
1 шт. |
комплексов приведены в таблицах 2 - 10.
Таблица 2 -
комплексов
|
Тип вставного блока |
Функция /кол-во каналов1) |
Параметр |
Диапазоны сигналов |
Пределы допускаемых абсолютных погрешностей 2) |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БАВ-03 |
В/4 |
U |
от 0 до 10 В |
+[1,7^10-3-Ux+3^10-3] В |
- |
|
от -10 до +10 В |
+[1,7^10-3-IUxl+3^10-3] В | ||||
|
В/4 |
I |
от -5 до +5 мА |
+[1,7^10-3-IIxl +1,5^10-3] мА | ||
|
И/1 |
U |
от -0,1 до +0,1 В |
+[1,7^10-3-IUxI+3^10-5] В |
- | |
|
от -1 до +1 В |
+[1,7^10-3-IUxI+3^10-4] В | ||||
|
от -10 до +10 В |
+[7^10-4-IUxI+3^10-3] В | ||||
|
БАВ-05 |
В/8 |
U |
от 0 вкл. до 10 вкл. В |
±0,1 В |
Каналы гальва-норазвязаны. |
|
В/8 |
I |
от 0 вкл. до 20 вкл. мА |
±0,1 мА | ||
|
БАИ-01 |
И/1 |
Q |
от 10-13 до 10-12 Кл |
±5^10-2-qx Кл |
Импульсы тока амплитудой до 10 мкА, при частоте сигнала до 104 Гц. |
|
Тт |
от 0,1 до 12,5 мкс |
±[9,5^10-2-Тх +6,25^10-2] мкс | |||
|
И/1 |
FU |
от 0 до 105 Гц |
±[5^10-4-fx+1/t] Гц |
Импульсы напряжения с длительностью 2 мкс отрицательной полярности с амплитудой минус 4 В. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 1 до 100 с. |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БАО-06 |
И/1 |
I |
от 1 -10-10 до 1-10-8 не вкл. А |
±0,1 -Ix А |
- |
|
от 1 - 10-8 вкл. до 1-10-6 не вкл. А |
+0,025-Ix А | ||||
|
от 1-10-6 вкл. до 1-10-3 вкл. А |
±0,01-Ix А | ||||
|
И/1 |
1имп |
от 10-13 до 4- 10-9 А |
См. примечание 5. |
Импульсы тока длительностью 100 нс частотой от 1 до 105 Гц. | |
|
И/1 |
FI |
от 0 до 105 Гц |
±[5^10-4-fx+1/t] Гц |
Импульсы тока длительностью 100 нс с зарядом в импульсе 2^10-13 Кл. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с. | |
|
БАЧ-02 |
И/2 |
U |
от -0,1 до +0,1 В |
±[1,7^10-3-IUxl +3^10-5] В |
Поканальная гальваническая развязка входных цепей. |
|
от -1 до +1 В |
±[1,7^10-3-IUxI +3^10-4] В | ||||
|
от -10 до +10 В |
±[1,7^10-3-IUxI +3^10-3] В | ||||
|
I |
от -5 до +5 мА |
±[2,2^10-3-IIxI +1,5^10-3] мА | |||
|
от -20 до +20 мА |
±[2,2^10-3-IIxI +6^10-3] мА | ||||
|
И/2 |
FU |
от 0 до 106 Гц |
±[5^10-4-fx+1/t] Гц |
t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с. См. примечание 4. |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БИЕ-01 |
И/1 |
С |
от 10 до 10000 пФ |
+0,05-Cx пФ |
- |
|
БИН-01 |
И/2 |
U |
от -100 до +100 мВ |
+[1,5^10-3-IUxl+1^10-1] мВ |
Дифференциальный. |
|
И/2 |
U |
от -10 до +10 В |
+[1,5^10-3-IUxl+5^10-3] В | ||
|
И/8 |
U |
от -20 до +20 В |
+[1,5^10-3-IUxI+1^10-2] В | ||
|
И/2 |
U |
от -50 до +50 В |
+[1,5^10-3-IUxI+2,5^10-2] В | ||
|
И/2 |
U |
от -200 до +200 В |
+[1,5^10-3-IUxI+1^10-1] В | ||
|
БИСИ-01 |
И/1 |
I |
от -1-10-3 до +1-10-3 А |
+[1,8^10-3-IIxI+2^10-7] А |
- |
|
от -1-10-4 до +1-10-4 А |
+[1,8^10-3-IIxI+2^10-8] А | ||||
|
от -1-10-5 до +1-10-5 А |
+[2,3^10-3-IIxI+2^10-9] А | ||||
|
от -1-10-6 до +1-10-6 А |
+[2,3^10-3-IIxI+2^10-10] А | ||||
|
от -1-10-7 до +1-10-7 А |
+[1,5^10-3-IIxI+1^10-10] А | ||||
|
от -1-10-8 до +1-10-8 А |
+[4^10-3-IIxI+1^10-11] А | ||||
|
от -1-10-9 до +1-10-9 А |
+[1,5^10-2-IIxI+5^10-12] А | ||||
|
от -1-10-10 до +1-10-10 А |
+[2^10-2-IIxI+5^10-13] А | ||||
|
И/1 |
Ru3 |
от 1-106 до 1-109 не вкл. Ом |
+0,02-Rx Ом |
- | |
|
от 1 -109 вкл. до 1-1011 не вкл. Ом |
+0,05-Rx Ом | ||||
|
от 1 - 1011 вкл. до 1-1012 Ом |
+0,1-Rx Ом | ||||
|
БИТ-01 |
И/2 |
I |
от -10 до +10 мкА |
±[4^10-3-IIxI+1^10-2] мкА |
- |
|
И/2 |
I |
от -100 до +100 мкА |
±[1,5^10-3-IIxI+5^10-2] мкА |
Дифференциальный. | |
|
И/2 |
I |
от -1 до +1 мА |
±[1,5^10-3-IIxI+5^10-4] мА | ||
|
И/2 |
I |
от -20 до +20 мА |
±[1,5^10-3-IIxI+1^10-2] мА | ||
|
БИЧ-02 |
И/4 |
FU |
от 0 до 5-105 Гц |
±[5^10-4-fx+1/t] Гц |
См. примечание 3. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с. |
|
БП-20 |
В/1 |
U |
от 0 до +500 В |
+5 В |
- |
|
В/1 |
U |
от 0 до -500 В |
+5 В |
Продолжение таблицы 2
3
ТП(8)
ТП(1)
ТП(К)
Tn(L) U
ТП(8)
Tn(J)
ТП(К)
Tn(L) U
ТС 50П,
W100=1,385
ТС 50П,
W100=1,391
БПТП-02
И/8
БПТП-03
И/12
от -50 до +1760°С от -210 до +580°С от -270 до +760 °С от -200 до +400 °С
от -32 до +32 мВ от -50 до +1760 °С от -210 до +580°С от -270 до +760 °С от -200 до +400 °С
от -32 до +32 мВ
от -200 до +850 °С
от -200 до +850 °С
БПТС-05
И/4
БУГ-03
И/4
ТС 100П,
W100=1,385
ТС 100П,
W100=1,391
ТС 50М,
W100=1,426
ТС 50М,
W100=1,428
ТС 100М, W100=1,426
ТС 100М,
W100=1,428
от -200 до +250 °С включ.
от +250 до +850 °С
от -200 до +250 °С включ.
от +250 до +850 °С
от -50 включ. до +200 °С от -50 включ. до +200 °С от -50 включ. до +200 °С от -50 включ. до +200 °С от 0 до 200 Ом ____включ._____ от 200 до 800 Ом включ.
от -0,12 до +0,12 В от -1,2 до +1,2 В от -12 до +12 В
от -6 до +6 мА
от -24 до +24 мА
5
±4 °С
±1 °С
±1 °С
±0,5 °С +0,02 мВ
±4 °С
±1 °С
±1 °С
±0,5 °С ±0,02 мВ
±1 °С
±1 °С
±0,5 °С
+[8,4^10-4-Tx
+2,9^10-1] °С
±0,5 °С
+[8,4^10-4-Tx
+2,9^10-1] °С
±1 °С
±1 °С
±0,5 °С
±0,5 °С
± 0,15 Ом
± 0,1 Ом
+[1,7^10-3-IUxI+3^10-5] В
+[1,7^10-3-IUxI+3^10-4] В
+[1,7^10-3-IUxI+3^10-3] В
±[2,2^10-3-IIxI
+1,5^10-3] мА
±[2,2^10-3-IIxl+6^10-3] мА
Для компенсации температуры холодного спая следует использовать блоки БПТС различных типов.
Каналы измерения гальванически развязаны.
Каналы измерения гальванически развязаны.
Поканальная гальваническая развязка входных цепей.
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БУИ -01 |
И/1 |
FI |
от 0 до 1 Гц вкл. |
Не нормируется |
Импульсы тока с зарядом в импульсе от 1^10-13 Кл до 1^10-12 Кл, амплитуда до 10 мкА, длительность до 1 мкс. |
|
св. 1 до 105 Гц |
±[1^10-3- fx+5^10-2] Гц | ||||
|
В/1 |
FI |
от 0,5 до 105 Гц |
+[1^10-3- fx+3^10-3] Гц |
Импульсы тока с зарядом в импульсе 1^10-12 Кл, амплитуда 1 мкА, длительность 1 мкс. | |
|
В/И/1 |
U |
от 0 до 500 В |
+ 5 В |
Разрешение 1 В. | |
|
БУИ -04 |
И/1 |
FI |
от 0 до 1 Гц вкл. |
Не нормируется |
Импульсы тока с зарядом в импульсе от 1^10-13 Кл до 1^10-12 Кл, амплитуда до 10 мкА, длительность до 1 мкс. |
|
св. 1 до 105 Гц |
+[1^10-3-fx+5^10-2] Гц | ||||
|
БУН-01 |
И/32 |
U |
от -0,1 до +0,1 В |
±[2,2-10-3-IUxl+3^10-5] В |
- |
|
от - 1 до +1 В |
+[1,7^10-3-IUxl+3^10-4] В | ||||
|
от -10 до +10 В |
±[7^10-4-IUxI+3^10-3] В | ||||
|
БУН-02 |
И/61 |
U |
от -10 до +10 В |
±[7^10-4-IUxI+3^10-3] В |
- |
|
БУТ-02 |
И/2 |
I |
от 1-10-11 до 1 -10-8 А не включ. |
±0,1 -Ix А |
- |
|
от 1-10-8 включ. до 1-10-6 А не включ. |
±0,025-Ix А | ||||
|
от 1 - 10-6 включ. до 1-10-3 А включ. |
±0,01-Ix А | ||||
|
БУТ-03 |
И/1 |
I |
от 1 - 10-8 включ. до 1-10-6 А не включ. |
±0,025-Ix А |
- |
|
от 1 - 10-6 включ. до 1-10-3 А включ. |
±0,01-Ix А | ||||
|
В/И/1 |
U |
от 0 до 500 В |
± 5 В |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БУТ-04 |
И/1 |
I |
от 1 -10-6 включ. до 1-10-3 А включ. |
+[2,3^10-3-Ix+2^10-7] А |
- |
|
В/И/1 |
U |
от 0 до 500 В |
+ 5 В | ||
|
БУТ-07 |
И/1 |
I |
от -1-10-3 до +1-10-3 А |
+[1,8^10-3-IIxl+2^10-7] А |
Автоматический выбор предела измерений. |
|
от -1-10-4 до +1-10-4 А |
+[1,8^10-3-IIxl+2^10-8] А | ||||
|
от -1-10-5 до +1-10-5 А |
+[2,3^10-3-IIxI+2^10-9] А | ||||
|
от -1-10-6 до +1-10-6 А |
+[2,3^10-3-IIxI+2^10-10] А | ||||
|
от -1-10-7 до +1-10-7 А |
+[1,5^10-3-IIxI+1^10-10] А | ||||
|
от -1-10-8 до +1-10-8 А |
+[4^10-3-IIxI+1^10-11] А | ||||
|
от -1-10-9 до +1-10-9 А |
+[1,5^10-2-IIxI+5^10-12] А | ||||
|
от -1-10-10 до +1-10-10 А |
+[2^10-2-IIxI+5^10-13] А | ||||
|
БФИ-03 |
В/1 |
FU |
от 1 включ. до 1 -106 Гц включ. |
±[7^10-6-fx+3^10-3] Гц |
- |
|
Ти |
от 0,05 включ. до 12,5 мкс включ. |
±[1,9^10-2-Тх+1,25^10-2] мкс | |||
|
UuMn |
от 0 включ. до 10 В включ. |
±[4^10-2-Ux+1^10-1] В | |||
|
В/1 |
FIgифф |
от 1 включ. до 1-106 Гц включ. |
±[7^10-6-fx+3^10-3] Гц |
См. примечание 6. | |
|
Ti |
от 0,05 включ. до 12,5 мкс включ. |
+[1,9^10-2-Тх+1,25^10-2] мкс | |||
|
Q |
от 5-10-13 включ. до 1 -10-11 Кл включ. |
+[1,5^10-3-qx+1^10-14] Кл |
При Тх= 250 нс | ||
|
от 3- 10-13 включ. до 6-10-12 Кл включ. |
± 1,8^10-14 Кл |
При Тх= 150 нс | |||
|
от 0,8-10-13 включ. до 2-10-13 Кл |
±0,25-qx Кл |
При Тх= 100 нс | |||
|
от 2- 10-13 включ. до 4-10-12 Кл |
± 1,2^10-14 Кл | ||||
|
И/1 |
U |
от -10 включ. до +10 В включ. |
+[7^10-4-IUxI+3^10-3] В |
- | |
|
БФН-02 |
В/2 |
U |
от -0,1 до +0,1 В |
+[4^10-3-IUxI+1^10-4] В |
При токе до 10 мА. |
|
от -1 до +1 В |
+[1,7^10-3-IUxI+3^10-4] В | ||||
|
от -10 до +10 В |
+[1,7^10-3-IUxI+3^10-3] В | ||||
|
от -120 до +120 В |
+[1,7^10-3-IUxI+3,6^10-2] В | ||||
|
И/1 |
U |
от -0,1 до +0,1 В |
+[1,7^10-3-IUxI+3^10-5] В |
- | |
|
от -1 до +1 В |
+[1,7^10-3-IUxI+3^10-4] В | ||||
|
от -10 до +10 В |
+[7^10-4-IUxI+3^10-3] В |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БФН-03 |
В/1 |
U |
от -0,1 до +0,1 В |
+ 5^10-5 В |
См. примечание 7. |
|
от -1 до +1 В |
+ 5^10-4 В | ||||
|
от -12,5 до +12,5 В |
+ 6,25^10-3 В | ||||
|
И/1 |
U |
от -12,5 до +12,5 В |
+ 6,25^10-3 В |
- | |
|
от -500 до +500 В |
+ 1,25 В | ||||
|
БФН-04 |
В/1 |
U |
от -100 до +100 В |
+ 5^10-2 В |
См. примечание 7. |
|
от -500 до +500 В |
+[1,5^10-3-IUxl+2,5^10-1] В | ||||
|
И/1 |
U |
от -500 до +500 В |
+[1,5^10-3-IUxl+2,5^10-1] В |
- | |
|
БФН-05 |
В/2 |
U |
от 0 до 50 мВ |
+[2^10-4-Ux+5^10-3] мВ |
- |
|
И/2 |
U |
от -50 до +50 мВ |
+[2^10-4-IUxI+5^10-3] мВ | ||
|
БФС-01 |
В/2 |
R |
от 0 до 200 Ом включ. |
± 0,03 Ом |
- |
|
от 200 до 800 Ом включ. |
± 0,02 Ом | ||||
|
БФТ-02 |
В/1 |
I |
от 0 до 1-10-10 А |
+[4,5^10-2-Ix+5^10-13] А |
При напряжении на нагрузке до 1 В. |
|
от 0 до 1 -10-9 А |
+[2,75^10-2-Ix+2,5^10-12] А | ||||
|
от 0 до1-10-8 А |
+[2,75^10-2-Ix+2,5^10-11] А | ||||
|
от 0 до 1 -10-7 А |
+[4^10-3-Ix+1^10-10] А |
При напряжении на нагрузке до 20 В. | |||
|
от 0 до 1 -10-6 А |
+[2,4^10-3-Ix+1^10-10] А | ||||
|
от 0 до 1 -10-5 А |
+[2,4^10-3-Ix+1^10-9] А | ||||
|
от 0 до 1 -10-4 А |
+[2,4^10-3-Ix+1^10-8] А | ||||
|
от 0 до 1 -10-3 А |
+[2,4^10-3-Ix+1^10-7] А | ||||
|
от 0 до 1 -10-2 А |
+[2,4^10-3-Ix+1^10-6] А | ||||
|
И/1 |
U |
от -0,1 до +0,1 В |
+[1,7^10-3-IUxI+3^10-5] В |
- | |
|
от -1 до +1 В |
+[1,7^10-3-IUxI+3^10-4] В | ||||
|
от -10 до +10 В |
+[7^10-4-IUxI+3^10-3] В | ||||
|
БФТ-03 |
В/И/1 |
I |
от -0,1 до +0,1 мА |
+ 5^10-5 мА |
См. примечание 7. |
|
от -1 до +1 мА |
+ 5^10-4 мА | ||||
|
от -5 до +5 мА |
+ 2,5^10-3 мА | ||||
|
от -20 до +20 мА |
+ 1^10-2 мА | ||||
|
И/1 |
I |
от -5 до +5 мА |
+ 1^10-2 мА |
- | |
|
БФТ-04 |
В/2 |
I |
от -20 включ. до +20 мА включ. |
+ 1^10-2 мА |
См. примечание 7. |
|
И/2 |
I |
от -20 включ. до +20 мА включ |
+ 1^10-2 мА |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
БФТ-05 |
В/1 |
I |
от -1-10-10 до +1-10-10 А |
+[2,8^10-2-IIxl+2^10-13] А |
При напряжении на нагрузке до 1 В. |
|
от -1-10-9 до +1-10-9 А |
+[1,35^10-2-IIxl+1,5^10-12] А | ||||
|
от -1-10-8 до +1-10-8 А |
+[4^10-3-IIxI+1^10-11] А | ||||
|
от -1-10-7 до п+1-10-7 А |
+[4^10-3-IIxI+1^10-10] А |
При напряжении на нагрузке до 20 В. | |||
|
от -1-10-6 до +1-10-6 А |
+[2,4^10-3-IIxI+1^10-10] А | ||||
|
от -1-10-5 до +1-10-5 А |
+[2,4^10-3-IIxI+1^10-9] А | ||||
|
от -1-10-4 до +1-10-4 А |
+[2,4^10-3-IIxI+1^10-8] А | ||||
|
от -1-10-3 до +1-10-3 А |
+[2,4^10-3-IIxI+1^10-7] А | ||||
|
от -1-10-2 до +1-10-2 А |
+[2,4^10-3-IIxI+1^10-6] А | ||||
|
И/1 |
U |
от -0,1 до +0,1 В |
+[1,7^10-3-IUxI+3^10-5] В |
- | |
|
от -1 до +1 В |
+[1,7^10-3-IUxI+3^10-4] В | ||||
|
от -10 до +10 В |
+[7^10-4-IUxI+3^10-3] В |
Примечания
-
1) В таблице приняты следующие обозначения:
И - функция измерения,
В - функция воспроизведения,
I - сила постоянного электрического тока (мкА ,мА или А),
1имп - сила импульсного электрического тока (А),
U - постоянное электрическое напряжение(мВ или В),
FU - частота импульсов электрического напряжения (Гц),
FI - частота импульсов электрического тока (Гц),
FIдифф - частота дифференциальных импульсов электрического тока (Гц),
R - электрическое сопротивление постоянного тока (Ом),
Rиз - электрическое сопротивление (изоляции) постоянного тока при измерительном напряжении до 500 В (Ом),
ТС - термопреобразователь сопротивления (°С),
ТП - термопара (°С),
Q - электрический заряд в импульсе (Кл),
Ti - длительность импульса электрического тока (мкс),
Ти - длительность импульса электрического напряжения (мкс),
иимп - амплитуда импульсов электрического напряжения (В),
С - электрическая емкость (пФ, нФ);
-
2) fx, Ux, Ix, qx, Rx, Cx, Tx, Tx - абсолютное значение измеряемого или воспроизводимого параметра, t - время измерения, с;
-
3) амплитуда контролируемых импульсов напряжения от 2,5 до 15 В, длительность контролируемых импульсов не менее 1 мкс;
-
4) амплитуда контролируемых импульсов напряжения от 2 до 15 В, длительность контролируемых импульсов не менее 500 нс;
Продолжение таблицы 2___________________________________
-
5) характеристика преобразования: 1и = (qи + 4,53 -10 ) • fи,
(1.1)
где qи - заряд в импульсе тока, Кл;
f и - частота следования (скорость счета) импульсов тока, Гц.
Пределы допускаемой основной относительной погрешности
преобразования
= 103 Гц.
при изменении заряда от 2-10-13 до 1-10 12 Кл не превышают ±2 % для fи Пределы допускаемой основной относительной погрешности преобразования
при изменении частоты fи для qw = 1-10-12 Кл не превышают: ±5 % при значении частоты от 10 до 100 Гц, ±2 % при значении частоты от 100 Гц до 10 кГц.
-
6) При формировании импульсов с заданным зарядом q импульса тока для блока БФИ-03 следует рассчитывать задаваемую амплитуду импульсов как линейную функцию от заряда, при этом максимальному заряду соответствует амплитуда 10,24 В.
-
7) Сигналы формируются одновременно, но метрологические характеристики применимы только для выбираемого программно диапазона измерений; эффективная дискретность воспроизведения сигналов тока/напряжения не менее 18 бит; эффективная дискретность измерения сигналов тока/напряжения не менее 19 бит;
сигналов
Эффективная дискретность воспроизведения/измерения тока/напряжения, за исключением указанных выше, не менее 15 бит.
Контроллеры КВВС обеспечивают воспроизведение сигналов произвольной формы, в том числе и случайной, а также следующих стандартных тестовых воздействий по току, напряжению и частоте следования импульсов напряжения и тока:
-
- постоянное значение сигнала;
-
- линейно изменяющееся значение сигнала;
-
- экспоненциально изменяющееся значение сигнала;
-
- изменение сигнала, имитирующее реакцию мощности ядерного реактора на воздействие по реактивности.
Скорость линейного изменения параметров сигнала, период экспоненциального изменения параметров сигнала и реактивность задаются в диапазонах, указанных в таблице 3 с основными относительными погрешностями, приведенными в таблице 4.
Таблица 3 - Диапазоны
|
Параметр |
Диапазоны сигналов |
|
Скорость линейного изменения силы тока |
от -1-10-3 до +1-10-3 А/с |
|
Скорость линейного изменения напряжения |
от -10 до +10 В/с |
|
Скорость линейного изменения частоты |
от -1-105 до +1-105 Гц/с |
|
Период экспоненциального изменения силы тока, |
от 1 до 999 с; |
|
напряжения и частоты |
от -1 до -999 с |
|
Введенная реактивность |
от -25 до +1 3 |
Период экспоненциального изменения сигналов задается как время изменения сигнала в e раз (см. Таблицу 3), но также может задаваться и как время изменения в 2 раза (удвоения) в диапазонах соответственно от 0,7 до 692 с и от минус 0,7 до минус 692 с.
Таблица 4 - Основные относительные
и частоте
по току,
|
Параметр |
Диапазоны сигналов |
Пределы допускаемой основной относительной погрешности воспроизведения, %2) | |||
|
скорости |
периода | ||||
|
11) |
21) |
11) |
21) | ||
|
Сила тока |
от 1-10-10 до 1-10-7 А |
+5 |
±10 |
±5 |
±30 |
|
от 1-10-6 до 1-10-2 А |
±1 |
±1 |
±1 |
±1 | |
|
Напряжение |
от -1 до +1 В; от -10 до +10 В; от -120 до +120 В |
+1 |
±1 |
±1 |
±1 |
|
Частота |
от 1 до 1-106 Гц |
±0,2 |
±0,2 | ||
Примечания
1) при изменении сигнала за время наблюдения на 1 и 2 декады соответственно;
2) погрешность нормируется для диапазонов периодов от 1 до 200, от -1 до -200.
При имитации реактивности используется модель нейтронной кинетики, учитывающая от 6 до 24 групп ядер-предшественников запаздывающих нейтронов.
Пределы допускаемой основной относительной погрешности воспроизведения положительной реактивности в процентах с использованием блока БФТ-02 и БФТ-05, указаны в таблице 5.
Таблица 5 - Пределы допускаемой основной относительной погрешности воспроизведения положительной реактивности в процентах
|
Реактивность, 3 |
Интервал времени наблюдения, с |
Диапазон тока, А | |||
|
10-10 |
от 10-9 до 10-8 |
10-7 |
от 10-6 до 10-2 | ||
|
1 |
от 4 до 5 |
±1 |
±0,5 |
±0,2 |
±0,1 |
|
0,5 |
от 25 до 30 |
±2 |
±1 |
±0,5 |
±0,1 |
|
0,2 |
±1 |
±0,5 |
±0,2 |
±0,1 | |
|
0,1 |
±1 |
±0,5 |
±0,2 |
±0,1 | |
|
0,05 |
±1 |
±0,5 |
±0,2 |
±0,1 | |
Пределы допускаемой основной относительной погрешности воспроизведения отрицательной реактивности в процентах с использованием блока БФТ-02 и БФТ-05, указаны в таблице 6.
Таблица 6 - Пределы допускаемой основной относительной погрешности воспроизведения отрицательной реактивности в процентах
|
Реактивность, 3 |
Время наблюдения до 15 с |
Время наблюдения до 30 с | ||||||
|
Диапазон тока, А |
Диапазон тока, А | |||||||
|
10-1О |
от 10-9 до 10-8 |
10-7 |
от 10-6 до 10-2 |
10-10 |
от 10-9 до 10-8 |
10-7 |
от 10-6 до 10-2 | |
|
-0,05 |
±1 |
±0,5 |
±0,5 |
±0,1 |
±2 |
±1 |
±0,5 |
±0,1 |
|
-0,1 |
±1 |
±0,5 |
±0,5 |
±0,1 |
±2 |
±1 |
±0,5 |
±0,1 |
|
-0,2 |
±1 |
±0,5 |
±0,5 |
±0,1 |
±2 |
±1 |
±0,5 |
±0,1 |
|
-0,5 |
±2 |
±1 |
±0,5 |
±0,1 |
±10 |
±5 |
±0,5 |
±0,1 |
|
-1 |
±5 |
±2 |
±2 |
±0,1 |
±10 |
±5 |
±2 |
±0,1 |
|
-2 |
±5 |
±5 |
±2 |
±0,5 |
±10 |
±5 |
±2 |
±0,5 |
|
-5 |
_ 1) |
±10 |
±5 |
±0,5 |
_ 1) |
±20 |
±5 |
±0,5 |
|
-10 |
_ 1) |
±20 |
±5 |
±1 |
_ 1) |
±20 |
±10 |
±1 |
|
-15 |
_ 1) |
_ 1) |
±10 |
±1 |
_ 1) |
_ 1) |
±20 |
±2,5 |
|
-25 |
_ 1) |
_ 1) |
±20 |
±2,5 |
_ 1) |
_ 1) |
±20 |
±2,5 |
|
Примечание - 1) не нормируется | ||||||||
Таблица 7 - Пределы допускаемой основной относительной погрешности 5 воспроизведения реактивности с использованием блоков БФН-02 и БФИ-03, для интервалов наблюдения до 30 с.
|
Тип вставного блока |
Реактивность, 3 |
5, % |
|
БФН-02 |
от -0,5 до +1 |
±0,3 |
|
от -5 до -1 |
±2 | |
|
от -25 до -10 |
±5 | |
|
БФИ-03 |
от -25 до +1 |
±0,1 |
Контроллеры КВВС обеспечивают измерение сигнала реактивности с использованием блоков БАО-06, БУТ-02. Пределы допускаемой систематической составляющей основной относительной погрешности измерений реактивности указаны в таблице 8.
Таблица 8 - Пределы допускаемой систематической составляющей основной относительной
|
Реактивность, 3 |
Диапазон тока, А |
Систематическая составляющая основной относительной погрешности |
|
от -25 до +1 |
от 1 -10-10 до 1 -10-8 |
±10 % |
|
от 1-10-8 вкл. до 1-10-6 |
±5 % | |
|
от 1-10-6 вкл. до 1-10-3 вкл |
±2 % |
Пределы допускаемых дополнительных погрешностей от влияния температуры окружающей среды в рабочем диапазоне температур эксплуатации для всех измеряемых параметров не превышают пределов допускаемых основных погрешностей.
Комплексы обеспечивают формирование и определение состояния логических сигналов в соответствии с таблицей 9.
Таблица 9 - Формирование и определение состояния логических сигналов
|
Вставной блок |
Кол-во каналов |
Назначение каналов |
Гальваническая развязка каналов |
|
БДС-02 |
18 |
Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм). |
Поканальная |
|
БДС-03 |
36 |
Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм). |
Отсутствует |
|
БДВ-02 |
18 |
Формирование логического сигнала типа «открытый коллектор» с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт. |
Поканальная |
|
БДВ-03 |
10 |
Формирование логического сигнала типа «сухой контакт», нормально разомкнутый с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт. |
Поканальная |
|
14 |
Формирование логического сигнала типа «сухой контакт», перекидной контакт с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт. |
Поканальная | |
|
8 |
Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм). |
Поканальная | |
|
БДВВ-02 |
24 |
Каналы конфигурируются для:
или
|
Поканальная |
Комплексы оснащаются блоками управляющих и вспомогательных контроллеров, обеспечивающими обмен информацией для приема и передачи цифровых данных и команд по цифровым каналам связи в соответствии с таблицей 10.
Таблица 10 -
каналы связи
|
Вставной блок |
Кол-во каналов |
Тип интерфейса (скорость передачи данных, длина линии связи) |
Гальваническая развязка каналов |
|
БВК-01 |
2 |
Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м) |
Поканальная |
|
БВК-02 |
4 |
RS-422/RS-485 (до 2 Мбод, до 1200 м) |
Поканальная |
|
БВК-03 |
5 |
RS-485 (до 2 Мбод, до 1200 м) |
Поканальная |
|
БУК-02 |
2 |
Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м) |
Поканальная |
|
БУК-03 |
1 |
Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м) |
Поканальная |
|
2 |
USB 2.0 тип B (12 Мбод, 1,5 м) |
Поканальная | |
|
БУК-04 |
4 |
Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 2 Мбод, до 1200 м) |
Поканальная |
|
1 |
Ethernet (100 Мбод, 100 м) |
Поканальная | |
|
2 |
USB 2.0 тип А (12 Мбод, 1,5 м) и USB 2.0 тип B (12 Мбод, 1,5 м) |
Поканальная |
Контроллеры ввода-вывода сигналов имеют модификации по конструктивному исполнению с характеристиками в соответствии с таблицей 11.
Таблица 11 - Модификации конструктивных исполнений
|
Тип КВВС |
Количество позиций для вставных блоков |
Габариты (Ш х В х Г), мм, не более |
Масса, кг, не более |
Потребляемая мощность, В-А, не более |
|
КВВС-01.xx |
3 |
210x120x320 |
5 |
25 |
|
КВВС-02.xx |
7 |
285x135x320 |
10 |
75 |
|
КВВС-03.xx |
10 |
390x135x320 |
15 |
75 |
|
КВВС-04.xx |
14 |
495x135x320 |
20 |
100 |
Технические характеристики комплексов приведены в таблице 12.
Таблица 12 - Технические
комплексов
|
Наименование характеристики |
Значение |
|
Параметры сети электропитания переменного тока для контроллеров КВВС:
|
от 187 до 253 от 49 до 51 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 96 до 104 от 209 до 231 от 49 до 51 40 отсутствуют |
|
Рабочие условия эксплуатации:
|
от +5 до +40 75 от 84,0 до 106,7 40 отсутствуют |
|
Время установления рабочего режима контроллеров КВВС, мин, не более |
20 |
|
Срок службы комплексов (контроллеров КВВС), лет |
12 |
|
Средняя наработка на отказ с учетом технического обслуживания, ч. |
20000 |
|
Среднее время восстановления работоспособности комплексов, ч. |
1 |
|
Средний срок сохраняемости в условиях отапливаемых помещений, лет |
12 |
Персональный компьютер в составе комплексов используются в условиях, определяемых его нормативной документацией.
