Номер по Госреестру СИ: 92153-24
92153-24 Измерители температуры многоканальные
(МИТ-02)
Назначение средства измерений:
Измерители температуры многоканальные МИТ-02 предназначены для измерений электрического сопротивления сопротивления.
измерители)
(далее
термопреобразователей
Внешний вид.
Измерители температуры многоканальные
Рисунок № 1
Внешний вид.
Измерители температуры многоканальные
Рисунок № 2
Общие сведения
Дата публикации - 21.05.2024
Срок свидетельства - 20.05.2029
Номер записи - 194013
ID в реестре СИ - 1416447
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МИТ-02 ИЦМ.098.01.000-03, МИТ-02 ИЦМ.098.01.000-00,
Производитель
Изготовитель - Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители температуры многоканальные (МИТ-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92153-24 20.05.2029 |
Измерители температуры многоканальные, МИТ-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93166-24 11.09.2029 |
Имитаторы сигналов шариковых расходомеров, ИСШР-02 Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94059-24 11.12.2029 |
Комплексы измерительно-вычислительные диагностики шариковых расходомеров модернизированные, ИВК ДШР-М Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94491-25 29.01.2030 |
Комплексы программно-технические Автотест-М, Обозначение отсутствует Научное учреждение "Институт прикладных информационных технологий" ("ИПИТ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители температуры многоканальные (МИТ-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Измерители температуры многоканальные (МИТ-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимым для измерителей является встроенное программное обеспечение (ПО), реализующее алгоритмы для обработки данных.
Встроенное ПО загружается в постоянную память измерителей на заводе-изготовителе во время производственного цикла, оно недоступно пользователю для идентификации и не подлежит изменению на протяжении всего срока эксплуатации.
Настройка типов ТС и значений уставок ПС осуществляется только с встроенной клавиатуры с использованием встроенного цифро-буквенного индикатора. Доступ к настройкам ограничен цифровым паролем.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с п. 4.3 и п. 4.5 документа Р 50.2.077-2014.
Метрологические характеристики измерителей, указанные в разделе «
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати, либо другим типографским способом, на табличку, наклеиваемую в левый нижний угол на переднюю панель корпуса измерителя, а также на титульный лист документа ИЦМ.098.01.000 ПС «Многоканальный измеритель температуры МИТ-02. Паспорт».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и принцип действия» документа ИЦМ.098.01.000 ПС «Многоканальный измеритель температуры МИТ-02. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
ИЦМ.098.01.000 ТУ «Многоканальные измерители температуры МИТ-02. Технические условия».
ПравообладательНаучное учреждение «Институт прикладных информационных технологий» («ИПИТ») ИНН: 7724029102
Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
Изготовитель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ») ИНН: 7724029102Адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Научное учреждение «Институт прикладных информационных технологий» («ИПИТ») ИНН: 7724029102Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Телефон/Факс: +7 (499) 324-88-85
Web-сайт: https://ipit.ru
E-mail: contact@ipit.ru
Принцип действия измерителей основан на измерении и цифровом преобразовании сигналов термопреобразователей подключаемых к входам измерителей, вычислении значения температуры в соответствии с номинальной статистической характеристикой (НСХ) ТС и его отображении на встроенном цифро-буквенном индикаторе, а также передаче измерительной информации на удаленный персональный компьютер (ПК).
В состав измерителей входят следующие вставные блоки:
-
- блоки коммутации БК ИЦМ.098.01.100;
-
- блок микропроцессорного контроллера БМК ИЦМ.098.01.200;
-
- блок питания БП ИЦМ.098.01.300.
последующем аналого-сопротивления (ТС),
|
К настоящему типу средств измерений |
относятся измерители следующих | ||||
|
модификаций: | |||||
|
МИТ-02 ИЦМ.098.01.000-00 - исполнение обеспечивающими подключение до 240 ТС; |
с |
12 |
блоками |
коммутации |
БК, |
|
МИТ-02 ИЦМ.098.01.000-01 - исполнение обеспечивающими подключение до 180 ТС; |
с |
9 |
блоками |
коммутации |
БК, |
|
МИТ-02 ИЦМ.098.01.000-02 - исполнение обеспечивающими подключение до 120 ТС; |
с |
6 |
блоками |
коммутации |
БК, |
|
МИТ-02 ИЦМ.098.01.000-03 - исполнение обеспечивающими подключение до 60 ТС. |
с |
3 |
блоками |
коммутации |
БК, |
модификации.
Метрологические характеристики идентичны для каждой
Измерители обеспечивают:
- подключение ТС ко входам прибора по трехпроводной схеме с суммарным электрическим сопротивлением проводов линии связи до 20 Ом и длиной линии связи до 100 м;
- программирование типа датчика, подключаемого к каждому каналу контроля;
- формирование сигнала предупредительной сигнализации (ПС) путем замыкания/размыкания «сухого контакта» реле и световой индикации при превышении температуры по любому из каналов контроля порогового значения, задаваемого в рабочем диапазоне температур с гистерезисом на снятие сигнала ПС в 3 °С;
- диагностику каналов контроля и формирование сигнала ПС при отказах каналов контроля;
-
- блокировку/деблокировку измерительных каналов на формирование сигнала ПС;
-
- прием управляющих команд и передачу измерительной и диагностической информации в удаленный ПК по двум независимым последовательным каналам связи с интерфейсами RS-485.
Управление режимами работы и установкой параметров осуществляется при помощи встроенной клавиатуры.
Общий вид измерителей представлен на рисунке 1.
Заводской номер в виде цифро-буквенного обозначения наносится типографским способом на табличку, наклеиваемую на боковую сторону корпуса измерителя на несъемный элемент конструкции корпуса. Место нанесения заводского номера указано на рисунке 2.
Нанесение знака поверки на измерители не предусмотрено. Пломбирование измерителей не предусмотрено.

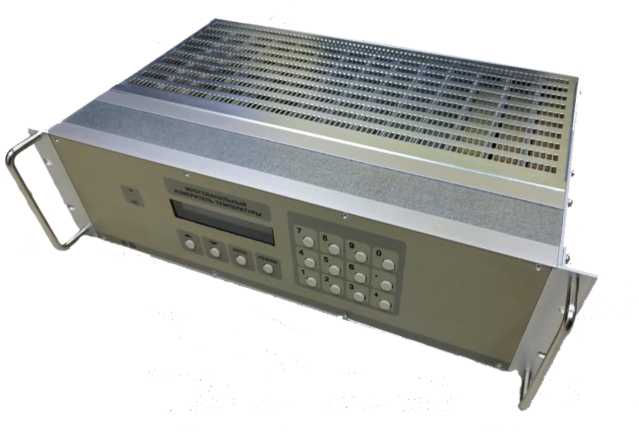

Рисунок 1 - Общий вид
измерителей
Место нанесения знака утверждения типа
Место нанесения заводского номера
МНОГОКАНАЛЬНЫЙ

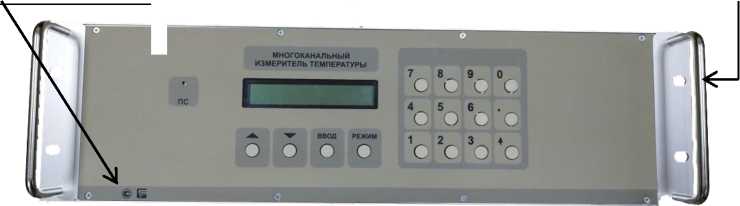

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Многоканальный измеритель температуры МИТ-02 1 |
МИТ-02 ИЦМ.098.01.000-00 МИТ-02 ИЦМ.098.01.000-01 МИТ-02 ИЦМ.098.01.000-02 МИТ-02 ИЦМ.098.01.000-03 |
1 |
|
Электронный носитель с тестовым программным обеспечением |
- |
1 |
|
Комплект принадлежностей (кабели, преобразователи интерфейса, разъемы соединителя) |
- |
1 |
|
Паспорт |
ИЦМ.098.01.000 ПС |
1 |
|
Руководство оператора |
460.32437879.00043-01 34 01 |
1 |
|
Примечание 1 - Модификация измерителя поставляется в соответствии с заказом | ||
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MlT-02 vA21.bin |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
0xAB90F604 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
Типы НСХ, температурные коэффициенты подключаемых медных ТС с R0 = 50 Ом (ТСМ 50), диапазоны измерений электрического сопротивления ТС |
50М, а = 0,00428 °C-1, от 50,00 до 82,10 Ом; 50М, а = 0,00426 °C-1, от 50,00 до 81,95 Ом |
|
Типы НСХ и температурные коэффициенты подключаемых платиновых ТС с R0 = 50 Ом (ТСП 50), диапазоны измерений электрического сопротивления ТС |
50П, а = 0,00391 °C-1, от 50,00 до 79,11 Ом; Pt50, а = 0,00385 °C-1, от 50,00 до 78,67 Ом |
|
Диапазон показаний температуры, °С |
от 0 до +150 |
|
Разрешающая способность, °С |
0,01 |
|
Пределы допускаемой абсолютной погрешности аналогоцифрового преобразования значения электрического сопротивления ТС в значение температуры в условиях эксплуатации, °С |
±0,3 |
|
Пределы допускаемой абсолютной погрешности срабатывания ПС в условиях эксплуатации, °С |
±0,5 |
|
Гистерезис (зона возврата) на снятие сигнала ПС, °С |
3 |
Таблица 3 - Основные технические характеристики измерителей
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации:
|
от +5 до +50 до 80 |
|
Параметры электрического питания:
|
от 187 до 242 от 49 до 51 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
