Комплексы измерительно-вычислительные диагностики шариковых расходомеров ИВК ДШР-М применяются для автоматизации измерений характеристик и оценки состояния узлов шариковых расходомеров ШАДР-8А, ШАДР-32М, МИП и МИП-1 систем поканального контроля расходов в каналах реакторов типа РБМК, оперативного контроля расхода в технологических каналах реакторов, цифрового осциллографирования сигналов и измерения сопротивления катушек МИП, МИП-1 и линий связи.

Комплексы содержат следующие составные части:

- измеритель-вычислитель параметров шариковых расходомеров ИВПР-02-02, выполняющий измерение, сбор и обработку сигналов о параметрах расходомеров;

- имитатор сигналов шариковых расходомеров ИСШР-02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 93166-24), использующийся при проверке (поверке) ИВПР-02-02, а также для контроля работоспособности вторичных преобразователей системы поканального контроля расхода;

- локальный пульт оператора на базе персонального компьютера с установленным программным обеспечением (ПО);

- комплект кабелей для подключения к диагностируемой аппаратуре и соединения отдельных частей комплексов между собой.

Основным диагностическим элементом ИВК ДШР-М является измеритель-вычислитель параметров шариковых расходомеров ИВПР-02-02.

Принцип действия ИВПР-02-02 основан на аналого-цифровом преобразовании сигналов в коды значений и последующей обработке полученной информации.

В состав ИВПР-02-02 входят: микропроцессор, аналого-цифровой преобразователь, усилители, коммутатор и устройство гальванического разделения цепей.

ИВПР-02-02 функционируют под управлением персонального компьютера (локального пульта оператора) с установленным на нем программным обеспечением.

ИВПР-02-02 имеют одиннадцать дифференциальных входов измерения напряжения в диапазонах ±50 мВ (для диагностики расходомеров технологических каналов (ТК)) и ±500 мВ (для диагностики расходомеров каналов системы управления и защиты (СУЗ)), которые подключаются к контрольным разъемам диагностируемой аппаратуры.

ИВПР-02-02 обеспечивают:

- прием от локального пульта оператора управляющих команд и их обработку;

- измерение сопротивления катушек МИП и МИП-1 совместно с линией связи;

- оцифровку, предварительную обработку сигналов МИП и МИП-1;

- передачу пакетов данных в локальный пульт оператора по каналу связи типа USB.

Принцип действия ИСШР-02 основан на цифро-аналоговом преобразовании кодов значений для заданной формы и амплитуды сигнала в аналоговый вид и последующей коммутации на заданные выходы.

В состав ИСШР-02 входят: микропроцессор, цифро-аналоговый преобразователь, усилители, коммутатор и устройство гальванического разделения цепей.

ИСШР-02 функционируют под управлением персонального компьютера (локального пульта оператора) с установленным на нем программным обеспечением.

ИСШР-02 содержат два канала формирования напряжения в диапазонах от минус 50 до плюс 50 мВ и от минус 500 до плюс 500 мВ, они обеспечивают:

- прием от локального пульта оператора управляющих команд по интерфейсу USB и их обработку;

- выдачу сигналов от двух каналов формирования напряжения и сигналов заданной формы и амплитуды на восемь выходов в любом порядке.

Питание ИВПР-02-02 и ИСШР-02 осуществляется от USB портов персонального компьютера (локального пульта оператора).

В процессе диагностирования измеренная и вычисленная информация отображается в цифровом и графическом видах на дисплее локального пульта, а после завершения диагностирования записывается в базу данных, которая позволяет просматривать накопленную информацию, выбирать расходомеры с заданными параметрами и формировать различные формы отчетов.

Измерительные входы ИВПР-02-02 и выходы ИСШР-02 гальванически развязаны от общей точки интерфейсной части и цепи питания.

Конструктивно ИВПР-02-02 и ИСШР-02 выполнены в виде переносных приборов в корпусах из ударопрочного не поддерживающего горения материала. На лицевых панелях расположены разъемы для подключения сигнальных кабелей, на задних панелях - светодиодная индикация и разъемы USB-B для подключения интерфейсных кабелей.

Заводские номера в виде цифро-буквенного обозначения наносятся типографским способом

для ИВК ДШР-М - на табличку, наклеиваемую на верхнюю крышку корпуса ИВПР-02-02,

для комплектующих - на заднюю панель ИВПР-02-02 и переднюю панель корпуса ИСШР-02 на несъемные элементы конструкции корпусов.

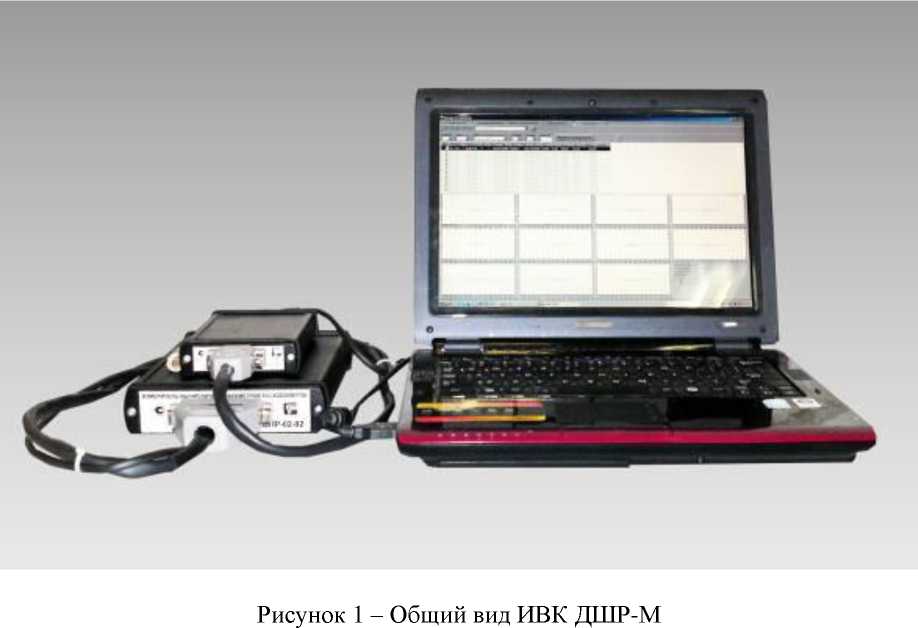

Общий вид комплекса ИВК ДШР-М представлен на рисунке 1.

Общий вид ИВПР-02-02 и ИСШР-02 с указанием мест нанесения заводских номеров и знаков утверждения типа представлен на рисунках 2, 3, 4.

Нанесение знака поверки на составные части ИВК ДШР-М не предусмотрено.

Пломбирование составных частей ИВК ДШР-М не предусмотрено.

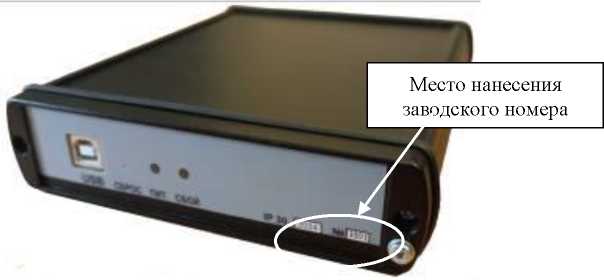

Рисунок 2 - Общий вид ИВПР-02-02 со стороны задней панели с указанием места нанесения заводского номера ИВПР-02-02

Место нанесения заводского номера

Место нанесения знака утверждения типа

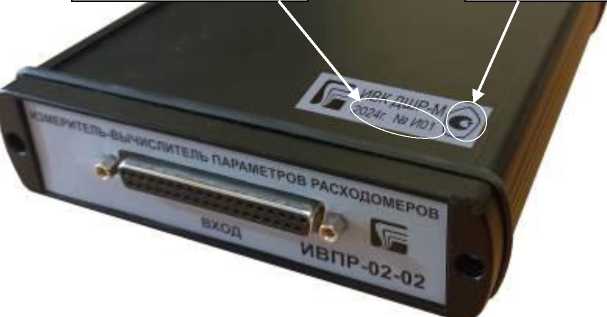

Рисунок 3 - Общий вид ИВПР-02-02 со стороны передней панели с указанием места нанесения заводского номера комплекса ИВК ДШР-М и знака утверждения типа

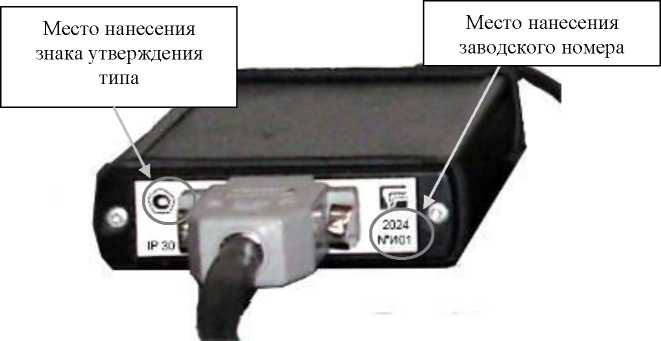

Рисунок 4 - Общий вид ИСШР-02 со стороны передней панели

с указанием мест нанесения заводского номера и знака утверждения типа

Таблица 6 - Комплектность

Продолжение таблицы 6

Метрологические характеристики комплексов представлены в таблице 3 и таблице 4. Технические характеристики комплексов приведены в таблице 5.

Таблица 3 - Метрологические характеристики ИВПР-02-02

Примечания:

* Ux, Tx, Fx, Gx, Ках, Ктх - абсолютное значение измеряемого параметра;

• 1) 5 - относительная погрешность, %;

Л - абсолютная погрешность (кОм);

• 2) значение расхода Gх, рассчитанное по периоду сигнала МИП с помощью полиномов

2 степени, аппроксимирующих номинальную статическую характеристику расходомеров ШТОРМ-8А и ШТОРМ-32М.

Таблица 4 - Метрологические характеристики ИСШР-02

Таблица 5 - Технические

ИВК ДШР-М

Продолжение таблицы 5
