Номер по Госреестру СИ: 94403-25
94403-25 Тестеры напряжения
(DT)
Назначение средства измерений:
Тестеры напряжения DT (далее по тексту - тестеры) предназначены для измерений напряжения переменного и постоянного тока, электрического сопротивления постоянному току.

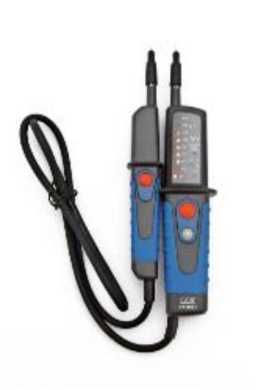

Внешний вид.
Тестеры напряжения
Рисунок № 1

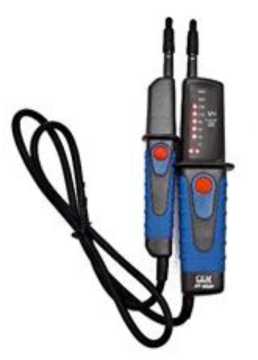

Внешний вид.
Тестеры напряжения
Рисунок № 2

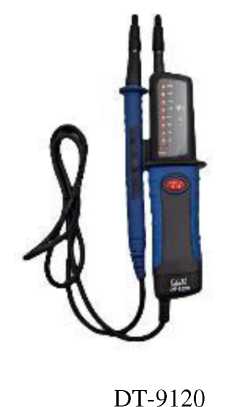

Внешний вид.
Тестеры напряжения
Рисунок № 3

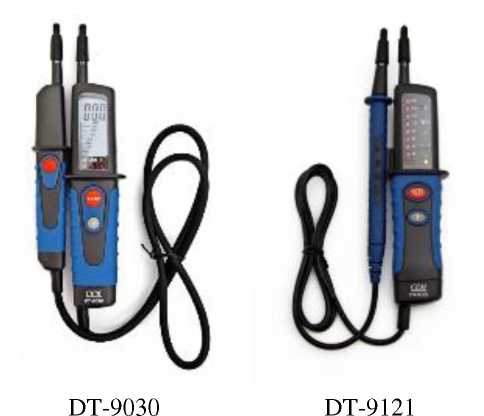

Внешний вид.
Тестеры напряжения
Рисунок № 4

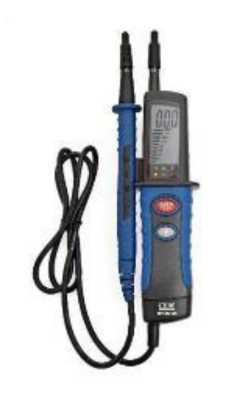

Внешний вид.
Тестеры напряжения
Рисунок № 5

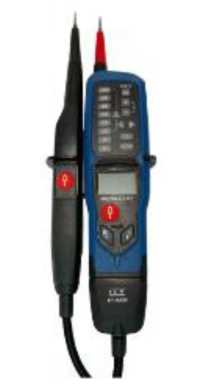

Внешний вид.
Тестеры напряжения
Рисунок № 6

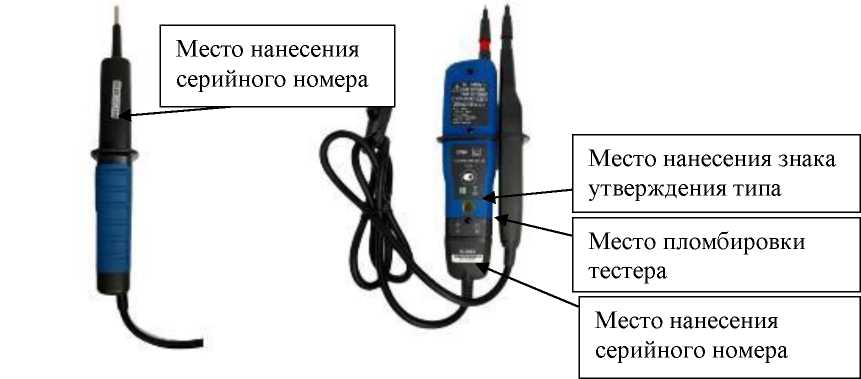

Внешний вид.
Тестеры напряжения
Рисунок № 7
Общие сведения
Дата публикации - 05.05.2025
Срок свидетельства - 23.01.2030
Номер записи - 196191
ID в реестре СИ - 1422861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. DT-9021, DT-9233, DT-9130, DT-9121, DT-9030,
Производитель
Изготовитель - Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 38
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2025.01.23 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Тестеры напряжения (DT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80309-20 25.12.2030 |
Термогигрометры , RGK моделей ТН-14 Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
85030-22 30.03.2027 |
Мультиметры со встроенной тепловизионной камерой, DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
86724-22 07.09.2027 |
Термометры инфракрасные, CEM DT-8806 Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
86940-22 30.09.2027 |
Тепловизоры инфракрасные, CEM DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
91879-24 12.04.2029 |
Тепловизоры инфракрасные портативные, CEM T Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
93480-24 15.10.2029 |
Пирометры инфракрасные, СЕМ Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
94403-25 23.01.2030 |
Тестеры напряжения, DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
94458-25 27.01.2030 |
Измерители-регистраторы температуры и относительной влажности, CEM DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Тестеры напряжения (DT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "МИРУАР" (RA.RU.320061) | 43 | 43 | 43 | 0 | 0 | 43 | 43 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Тестеры напряжения (DT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 20493-2001 Указатели напряжения. Общие технические условия;
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ПравообладательФирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755) 27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com; cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com;www.cem-meter.com.cn
Изготовитель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРАдрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755) 27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com; cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com;www.cem-meter.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Правообладатель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРАдрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755) 27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com; cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com;www.cem-meter.com.cn
Принцип действия тестеров основан на сравнении потенциалов между двумя элементами цепи с последующим отображением наличия сигнала на специальной градуированной по напряжению шкале.
Тестеры выпускаются в 7 модификациях (исполнениях): DT-9021, DT-9121, DT-9030,
DT-9130, DT-9020, DT-9120, DT-9233, которые отличаются конструкцией,
диапазонами измерений напряжения переменного и постоянного тока, погрешностью измерений.
Тестеры конструктивно представляют собой указатели напряжения двухполюсного типа. Тестеры состоят из двух раздельных, ударопрочных, пластмассовых, защитных корпусов. соединенных гибким изолированным проводом, который в местах ввода в корпуса имеет амортизационные втулки. В тестерах применяется специальная светодиодная шкала на корпусе, имеющая градуировку на фиксированные значения напряжения. Дополнительно модификации DT-9233, DT-9130, DT-9030 оснащены жидкокристаллическим дисплеем с отображением измеренных значений напряжения. Тестеры имеют 2 щупа-наконечника, на корпусе расположены функциональные клавиши, крышка батарейного отсека, встроенный фонарик. Питание тестеров, кроме модификации DT-9020, осуществляется от встроенных элементов питания. Тестеры снабжены функциями контроля заряда элементов питания, проверки целостности электрических цепей, индикации фазы, определения фазного провода в цепях переменного тока, проверки полярности. Тестеры обеспечивают световую и звуковую индикацию напряжения. Тестеры выполнены в переносном варианте.
Тестеры имеют серийные номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Серийный номер тестеров наносится на самоклеющуюся этикетку, расположенную на боковой панели корпуса у всех модификаций, кроме DT-9233. У модификации DT-9233 самоклеящаяся этикетка расположена на задней панели в нижней части корпуса.
Пломбирование тестеров осуществляется при помощи наклейки «PASSED», установленной на правой боковой панели корпуса тестера.
Нанесение знака поверки на тестеры не предусмотрено.
Общий вид тестеров с указанием места пломбирования от несанкционированного доступа, места нанесения серийного номера и знака утверждения типа представлены на рисунке 1.
DT-9021
DT-9020
DT-9130
DT-9233
Рисунок 1 - Общий вид тестеров напряжения DT с указанием места пломбировки от несанкционированного доступа, места нанесения серийного номера и знака утверждения типа
Комплектность средств измерений приведена в таблице 7.
Таблица 7 -
|
Наименование |
Обозначение |
Количество, шт/экз. |
|
Тестер напряжения |
DT |
1 |
|
Резьбовые наконечники щупов |
- |
2 |
|
Защитный кожух для щупов |
- |
1 |
|
Чехол для переноски |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Гарантийный талон |
- |
1 |
|
Батарейки* |
ААА |
2 |
|
Примечание:* - кроме DT-9020 | ||
Метрологические характеристики тестеров приведены в таблицах 1-5.
Таблица 1 - Метрологические характеристики в режиме измерений напряжения постоянного тока модификаций DT-9020, DT-9021, DT-9120, DT-9121
|
Модификация |
Диапазон измерений, В |
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % |
|
DT-9020 |
от 24 до 690 |
от -30 до 0 |
|
DT-9021 |
от 24 до 690 |
от -30 до 0 |
|
DT-9120 |
от 12 до 690 |
от -30 до 0 |
|
DT-9121 |
от 12 до 690 |
от -30 до 0 |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока модификаций DT-9233, DT-9130, DT-9030
|
Модификация |
Диапазон измерений, В |
Значение единицы младшего разряда (k), В |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ||
|
DT-9030 |
от 12 до 690 |
1 |
±(0,01-иизм+3к) | ||
|
DT-9130 |
от 12 до 690 |
1 |
±(0,01-иизм+3к) | ||
|
DT-9233 |
от 6 до 1000 |
1 |
±(0,03^иизм+5к) | ||
|
Таблица 3 - Метрологические характер тока модификаций DT-9020, DT-9021, |
истики в режиме измерений напряжения переменного DT-9120, DT-9121 | ||||
|
Модификация |
Диапазон измерений, В |
Диапазон частот, Гц |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ||
|
DT-9020 |
от 24 до 400 |
50 или 60 |
от -30 до 0 | ||
|
DT-9021 |
от 24 до 400 |
50 или 60 |
от -30 до 0 | ||
|
DT-9120 |
от 12 до 400 |
50 или 60 |
от -30 до 0 | ||
|
DT-9121 |
от 12 до 690 |
50 или 60 |
от -30 до 0 | ||
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного
|
тока модификаций DT-9233, DT |
-9130, DT-9030 | |||
|
Модификация |
Диапазон измерений, В |
Диапазон частот, Гц |
Значение единицы младшего разряда (k), В |
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, % |
|
DT-9030 |
от 12 до 690 |
50 или 60 |
1 |
±(0,01-иизм+3к) |
|
DT-9130 |
от 12 до 690 |
50 или 60 |
1 |
±(0,015^иизм+5к) |
|
DT-9233 |
от 6 до 1000 |
от 40 до 400 |
1 |
±(0,03^иизм+5к) |
Таблица 5 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
|
Модификация |
Диапазон измерений, Ом |
Значение единицы младшего разряда (k), Ом |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом |
|
DT-9233 |
от 0 до 1999 |
1 |
±(0,05^иизм+10к) |
Таблица 6 - Основные технические
|
Модификация |
Наименование характеристики |
Значение |
|
DT-9020 |
Тип блока питания |
отсутствует |
|
DT-9021 |
ААА (2x1,5 В) | |
|
DT-9120 |
ААА (2x1,5 в) | |
|
DT-9121 |
ААА (2x1,5 в) | |
|
DT-9030 |
ААА (2x1,5 в) | |
|
DT-9130 |
ААА (2x1,5 в) | |
|
DT-9233 |
ААА (2x1,5 в) | |
|
DT-9020 |
Габаритные размеры (длинахширинахвысота), мм, не более |
240x78x40 |
|
DT-9021 |
240x78x40 | |
|
DT-9120 |
240x78x40 | |
|
DT-9121 |
240x78x40 | |
|
DT-9030 |
240x78x40 | |
|
DT-9130 |
240x78x40 | |
|
DT-9233 |
240x78x40 | |
|
DT-9020 |
Масса без элементов питания, кг, не более |
0,237 |
|
DT-9021 |
0,237 | |
|
DT-9120 |
0,237 | |
|
DT-9121 |
0,237 | |
|
DT-9030 |
0,237 | |
|
DT-9130 |
0,237 | |
|
DT-9233 |
0,237 | |
|
Нормальные условия применения для всех модификаций:
|
от 15 до +25 80 от 84 до 106 | |
|
Условия эксплуатации для всех модификаций:
|
от -10 до +55 85 от 84 до 106,7 | |
|
Средняя наработка на отказ, ч, не менее |
10000 | |
|
Средний срок службы, лет, не менее |
10 | |
