Наименование

Обозначение

Количество

Пирометр инфракрасный

СЕМ (обозначение модели -в соответствии с заказом)

1 шт.

Руководство по эксплуатации

-

1 экз.

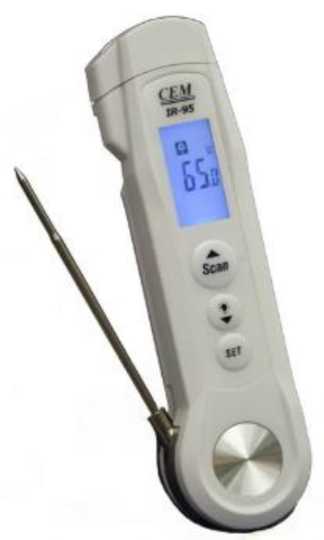

Элемент питания типа «ААА» (для модели IR-95)

-

2 шт.

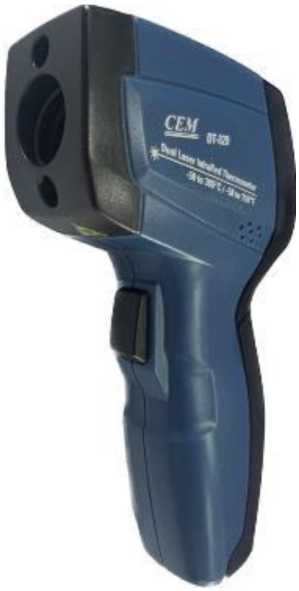

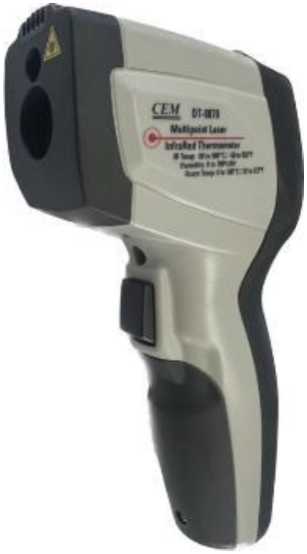

Элемент питания типа «Крона» (для моделей DT-820, DT-8663, DT-8861, DT-8870, DT-8860B)

-

1 шт.

Время установление показаний, мс, не более

150

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (фиксированный)

0,95

Масса, г, не более

140

Габаритные размеры, мм

(длина X ширина х высота), не более

137x39x67

Напряжение питания, В

9 (батарея типа «Крона»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5

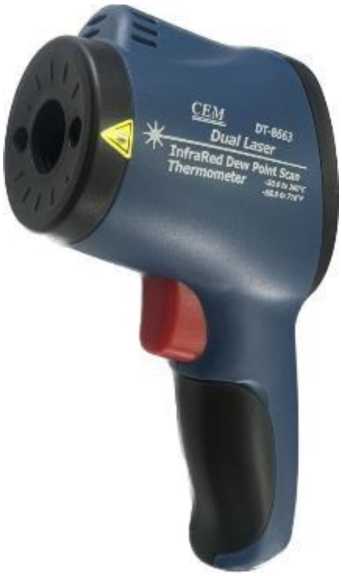

Таблица 2 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-8663

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -40 до +380

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

• - в диапазоне от -40 до -30 °C включ.

• - в диапазоне св. -30 до 0 °C включ.

• - в диапазоне св. 0 до +100 °C включ.

• - в диапазоне св. +100 до +380 °С

±5,0

±4,0

±3,0

±(0,03-t +1), где (t -значение измеряемой температуры)

Диапазон показаний относительной влажности, %

от 0 до 100

Время установление показаний, мс, не более

150

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

20:1

Наименование характеристики

Значение

Коэффициент излучательной способности (фиксированный)

0,95

Масса, г, не более

212

Габаритные размеры, мм

(длина X ширина х высота), не более

180x60x100

Напряжение питания, В

9 (батарея типа «Крона»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50

до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +550

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

• - в диапазоне от -50 до -30 °C включ.

• - в диапазоне св. -30 до 0 °C включ. и св. +100 до +200 °C включ.

• - в диапазоне св. 0 до +100 °C включ.

• - в диапазоне св. +200 до +550 °С

±5,0

±4,0

±3,0

±(0,03-t +1), где (t -значение измеряемой температуры)

Время установление показаний, мс, не более

150

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

180

Габаритные размеры, мм

(длина X ширина х высота), не более

145x42x90

Напряжение питания, В

9 (батарея типа «Крона»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +500

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- в диапазоне от -50 до 0 °C включ.

±5,0

- в диапазоне св. 0 до +100 °C включ.

±3,0

Пределы допускаемой относительной погрешности

Наименование характеристики

Значение

измерений температуры, %:

• - в диапазоне св. +100 до +400 °C включ.

• - в диапазоне св. +400 до +500 °С

±2,0

±3,0

Время установление показаний, мс, не более

150

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Масса, г, не более

234

Габаритные размеры, мм

(длина X ширина х высота), не более

165x46x100

Напряжение питания, В

9 (батарея типа «Крона»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +450

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

• - в диапазоне от -50 °C до -30 °C включ.

• - в диапазоне св. -30 °C до +100 °C включ.

±5,0

±3,0

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °C, %

±2,0

Время установление показаний, мс, не более

150

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

12:1

Коэффициент излучательной способности (фиксированный)

0,95

Масса, г, не более

180

Габаритные размеры, мм

(длина X ширина х высота), не более

155x40x88

Напряжение питания, В

9 (батарея типа «Крона»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение

Диапазон измерений температуры, °С:

• - ИК-датчик

• - внешний зонд

от -40 до +280 от -40 до +200

Пределы допускаемой абсолютной погрешности измерений температуры при измерении ИК-датчиком, °С:

• - в диапазоне от -40 до +20 °С включ.

• - в диапазоне св. +20 до +100 °С включ.

• - в диапазоне св. +100 до +280 °С

±5,0

±3,0

±(0,03^t +1), где (t - значение измеряемой температуры)

Пределы допускаемой абсолютной погрешности измерений температуры при измерении внешним зондом, °С:

• - в диапазоне от -40 до 0 включ.

• - в диапазоне св. 0 до +200 °С

±2,0

±(0,01^t +1), где (t - значение измеряемой температуры)

Время установление показаний, мс, не более

500

Спектральный диапазон, мкм

от 8 до 14

Разрешающая способность (цена единицы младшего разряда), °С

0,1

Показатель визирования

4:1

Коэффициент излучательной способности (фиксированный)

0,95

Масса, г, не более

150

Габаритные размеры корпуса пирометра, мм (длина X ширина х высота), не более

141x35x24

Габаритные размеры внешнего зонда, мм, не более:

• - диаметр

• - длина

3,5

77

Напряжение питания, В

3 (2 батареи типа «АЛЛ»)

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от 0 до +50 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

5
