Сведения о средстве измерений: 91879-24 Тепловизоры инфракрасные портативные

Номер по Госреестру СИ: 91879-24
91879-24 Тепловизоры инфракрасные портативные
(CEM T)

Назначение средства измерений:
Тепловизоры инфракрасные портативные CEM T (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

сертификация программного обеспечения
Внешний вид. Тепловизоры инфракрасные портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тепловизоры инфракрасные портативные
Рисунок № 1
Внешний вид. Тепловизоры инфракрасные портативные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тепловизоры инфракрасные портативные
Рисунок № 2
Внешний вид. Тепловизоры инфракрасные портативные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тепловизоры инфракрасные портативные
Рисунок № 3
Внешний вид. Тепловизоры инфракрасные портативные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тепловизоры инфракрасные портативные
Рисунок № 4

Общие сведения

Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193748
ID в реестре СИ - 1415797
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№986 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Тепловизоры инфракрасные портативные (CEM T)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85030-22
30.03.2027
Мультиметры со встроенной тепловизионной камерой, DT
Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ )
ОТ
МП
1 год
86724-22
07.09.2027
Термометры инфракрасные, CEM DT-8806
Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ )
ОТ
МП
1 год
86940-22
30.09.2027
Тепловизоры инфракрасные, CEM DT
Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ )
ОТ
МП
1 год
91879-24
12.04.2029
Тепловизоры инфракрасные портативные, CEM T
Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Тепловизоры инфракрасные портативные (CEM T)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Тепловизоры инфракрасные портативные (CEM T)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных портативных CEM T

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже V2.94

Цифровой идентификатор программного обеспечения

отсутствует

Автономное программное обеспечение Thermoview устанавливается на устройства, работающие на операционной системе Android или iOs, и предназначено для анализа термограмм, полученных в процессе измерений температуры.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Лист № 6 Всего листов 7

Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе 5 Руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия на тепловизоры инфракрасные портативные CEM T, разработанный фирмой «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.

Правообладатель

Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР

Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C, 518108

Телефон: (86-755) 27353188

Факс: (86-755) 27652253/27653699

E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn

Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn

Изготовитель

Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C, 518108
Телефон: (86-755) 27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C, 518108
Телефон: (86-755) 27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные портативные CEM T изготавливаются в следующих моделях: Т-32, Т-33, Т-32Рго, Т-ЗЗРго, I-50F. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

Тепловизоры инфракрасные портативные CEM T конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры (только для моделей Т-32Рго, Т-ЗЗРго, Т-50^, фонарь. На нижней части корпуса моделей Т-32, Т-33, Т-32Рго, Т-ЗЗРго распложены разъемы для карты памяти и USB. На нижней части корпуса модели ^50F расположено монтажное отверстие, а на боковой части разъемы для карты памяти и USB.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или при помощи беспроводной связи WiFi (только для модели I-50F).

Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.

Фотографии общего вида тепловизоров инфракрасных портативных CEM T приведены на рисунках 1-3.

Внешний вид. Тепловизоры инфракрасные портативные (CEM T), http://oei-analitika.ru

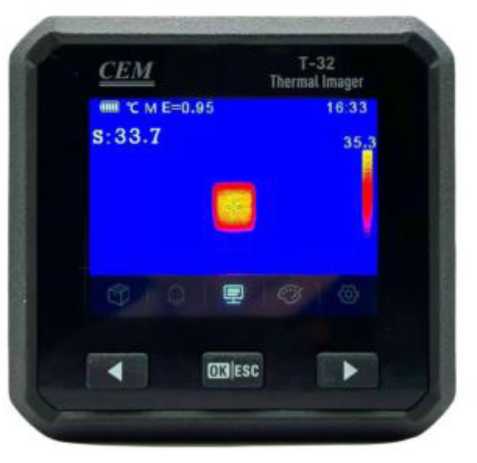

Рисунок 1 - Общий вид тепловизоров инфракрасных портативных CEM T моделей Т-32,

Внешний вид. Тепловизоры инфракрасные портативные (CEM T), http://oei-analitika.ru

Место нанесения

заводского номера

Т-33

Внешний вид. Тепловизоры инфракрасные портативные (CEM T), http://oei-analitika.ru

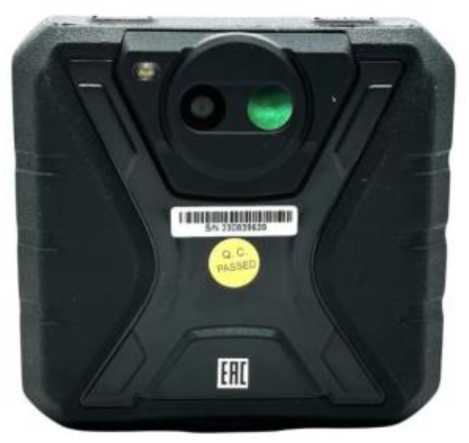

Рисунок 2 - Общий вид тепловизоров инфракрасных портативных CEM T моделей Т-32Рго, Т-33Pro

Внешний вид. Тепловизоры инфракрасные портативные (CEM T), http://oei-analitika.ru

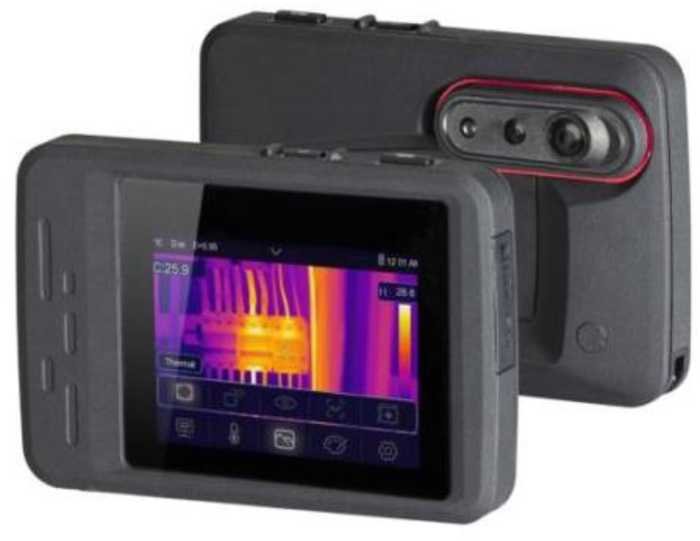

Рисунок 3 - Общий вид тепловизоров инфракрасных портативных CEM T модели T-50F

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных портативных CEM T в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.


Таблица 6 -

Наименование

Обозначение

Количество

Тепловизор инфракрасный портативный

CEM T (модель в соответствии с заказом)

1 шт.

Руководство по эксплуатации на тепловизоры инфракрасные портативные CEM T

-

1 экз. (в зависимости от модели)

Зарядное устройство

-

1 шт.

Футляр для переноски

-

1 шт.

USB-кабель (Тип С)

-

1 шт.

Ремешок на запястье

-

1 шт.


Метрологические и основные технические характеристики тепловизоров инфракрасных портативных CEM T в зависимости от модели приведены в таблицах 4-5.

Таблица 2 - Метрологические характеристики тепловизоров инфракрасных портативных CEM T моделей Т-32, Т-33, Т-32Рго, T-33Pro

Наименование характеристики

Значение (в зависимости от модели)

Т-32

Т-33

Т-32Рго

Т-33Рго

Диапазон измерений температуры*^, °С

от -20 до +150 от 0 до +550

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С

±2,0

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %

±2,0

Порог температурной чувствительности (при температуре объекта +30 °С), °С

< 0,05

Спектральный диапазон, мкм

от 8 до 14

Углы поля зрения, градус по горизонтали х градус по вертикали

34,0°х23,0°

50,0°х37,0°

Пространственное разрешение, мрад

4,94

3,70

7,27

5,45

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Примечание:

* - переключается вручную или автоматически

Таблица 3 - Метрологические характеристики тепловизоров инфракрасных портативных CEM T модели T-50F

Наименование характеристики

Значение

Диапазон измерений температуры*^, °С

от -20 до +150 от 0 до +550

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С

±2,0

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %

±2,0

Порог температурной чувствительности (при температуре объекта +30 °С), °С

< 0,05

Спектральный диапазон, мкм

от 8 до 14

Углы поля зрения, градус по горизонтали х градус по вертикали

50,0°х37,0°

Пространственное разрешение, мрад

7,27

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Примечание:

* - переключается вручную или автоматически

Таблица 4 - Основные технические характеристики тепловизоров инфракрасных портативных CEM T моделей Т-32, Т-33, Т-32Рго, T-33Pro

Наименование характеристики

Значение (в зависимости от модели)

Т-32

Т-33

Т-32Рго

Т-ЗЗРго

Количество пикселей матрицы детектора, пиксели^пиксели

120x90

160x120

120x90

160x120

Масса, кг, не более

0,5

Запись изображений или частота обновлений, Гц

25

Габаритные размеры, мм

(длина х ширина х высота), не более

224x77x96

Напряжение питания, В

5

Время работы от батареи, ч, не менее

4

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от -15 до +50

от 10 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

14 000

Средний срок службы, лет, не менее

5

Таблица 5 - Основные технические характеристики тепловизоров инфракрасных портативных CEM T модели T-50F

Наименование характеристики

Значение

Количество пикселей матрицы детектора, пиксел^пиксели

120x90

Масса, кг, не более

0,5

Запись изображений или частота обновлений, Гц

50

Габаритные размеры, мм

(длина х ширина х высота), не более

133x87x24

Напряжение питания, В

5

Время работы от батареи, ч, не менее

4

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от -15 до +50

от 10 до 90 (без конденсации)

Средняя наработка до отказа, ч, не менее

14 000

Средний срок службы, лет, не менее

5
