Номер по Госреестру СИ: 85030-22
85030-22 Мультиметры со встроенной тепловизионной камерой
(DT)
Назначение средства измерений:
Мультиметры со встроенной тепловизионной камерой DT (далее - мультиметры) предназначены для измерений силы постоянного и переменного тока, среднеквадратических значений напряжения переменного тока, напряжения постоянного тока, электрического сопротивления, электрической емкости, частоты, а также для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы мультиметров, и визуализации этого распределения на дисплее.
Внешний вид.
Мультиметры со встроенной тепловизионной камерой
Рисунок № 1
Внешний вид.
Мультиметры со встроенной тепловизионной камерой

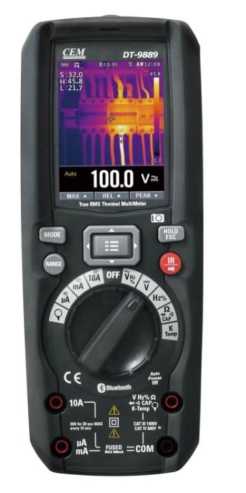

Рисунок № 2
Внешний вид.
Мультиметры со встроенной тепловизионной камерой

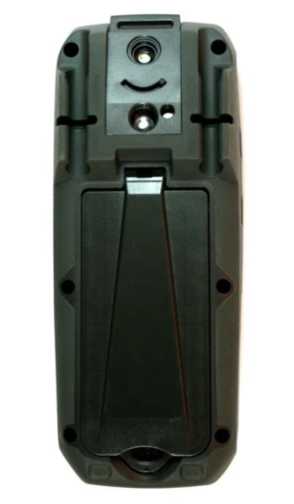

Рисунок № 3
Внешний вид.
Мультиметры со встроенной тепловизионной камерой
Рисунок № 4
Общие сведения
Дата публикации - 05.04.2022
Срок свидетельства - 30.03.2027
Номер записи - 187055
ID в реестре СИ - 1398467
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Мультиметр со встроенной тепловизионной камерой DT-9889, Мультиметр со встроенной тепловизионной камерой DT-898, DT-9889, DT-898,
Производитель
Изготовитель - Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 73
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№796 от 2022.03.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Мультиметры со встроенной тепловизионной камерой (DT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85030-22 30.03.2027 |
Мультиметры со встроенной тепловизионной камерой, DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
86724-22 07.09.2027 |
Термометры инфракрасные, CEM DT-8806 Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
86940-22 30.09.2027 |
Тепловизоры инфракрасные, CEM DT Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
91879-24 12.04.2029 |
Тепловизоры инфракрасные портативные, CEM T Фирма "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Мультиметры со встроенной тепловизионной камерой (DT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 29 | 9 | 29 | 0 | 0 | 28 | 28 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 35 | 5 | 33 | 2 | 0 | 33 | 31 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 5 | 4 | 1 | 0 | 3 | 2 | 1 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 2 | 2 | 2 | 0 | 2 | 2 | 0 |
Стоимость поверки Мультиметры со встроенной тепловизионной камерой (DT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) мультиметров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса мультиметра, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Лист № 4 Всего листов 15 Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО мультиметров со встроенной тепловизионной камерой DT_________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.16 |
|
Цифровой идентификатор программного обеспечения |
не доступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, а также возможно нанесение знака утверждения типа на корпус мультиметра в местах, доступных для просмотра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 4 и 5 Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам со встроенной тепловизионной камерой DTГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия «Мультиметры со встроенной тепловизионной камерой DT».
Изготовитель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD»Building 19, Region 5, Baiwangxin Industrial Park, Songbai Rd., Baimang, Xili, Nanshan, China 518108, КНР
Телефон: (86 755) 27353188
Факс: (86 755) 27653699
Web-сайт: www.cem-instruments.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
Принцип действия мультиметров основан на бесконтактном методе измерений силы переменного и постоянного тока, основанным на преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем и последующем отображении результатов измерений на жидкокристаллическом дисплее.
Принцип действия мультиметров в режиме измерения температуры основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее мультиметра. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
Конструктивно мультиметры состоят из одного блока. На передней панели мультиметров расположен жидкокристаллический дисплей, функциональный переключатель и клавиши управления. Корпус мультиметров выполнен из ударопрочного пластика. Внутри корпуса размещены: печатная плата с электронной схемой обработки сигнала, цифровой жидкокристаллический индикатор и батарея питания. Для удобства работы мультиметры снабжены функцией удержания показаний на дисплее, а также функцией включения/выключения подсветки дисплея. Цвет корпуса мультиметров может быть выполнен в черной и синей цветовой гамме. Конструкция мультиметров рассчитана на его эксплуатацию в промышленных и лабораторных условиях.
Мультиметры выпускаются в 2 модификациях: DT-898, DT-9889, различающихся диапазонами и погрешностями измеряемых параметров.
Мультиметры выпускаются с использованием товарного знака СЕМ.
Пример расшифровки условного обозначения модификаций мультиметров:
DT - обозначение серии;
898 - идентификационный номер модели.
Управление процессом измерения осуществляется встроенным микропроцессором.
Мультиметры дополнительно имеют функцию проверки целостности электрической цепи, проверки целостности диодов, а также проверки на обрыв. Для выбора измеряемой величмны используется поворотный переключатель.
Результаты измерений отображаются на ЖКИ в цифровом виде (во всех моделях). Мультиметры снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Мультиметры имеют защиту от перегрузки по напряжению.
Фотографии общего вида мультиметров приведены на рисунках 1-2.

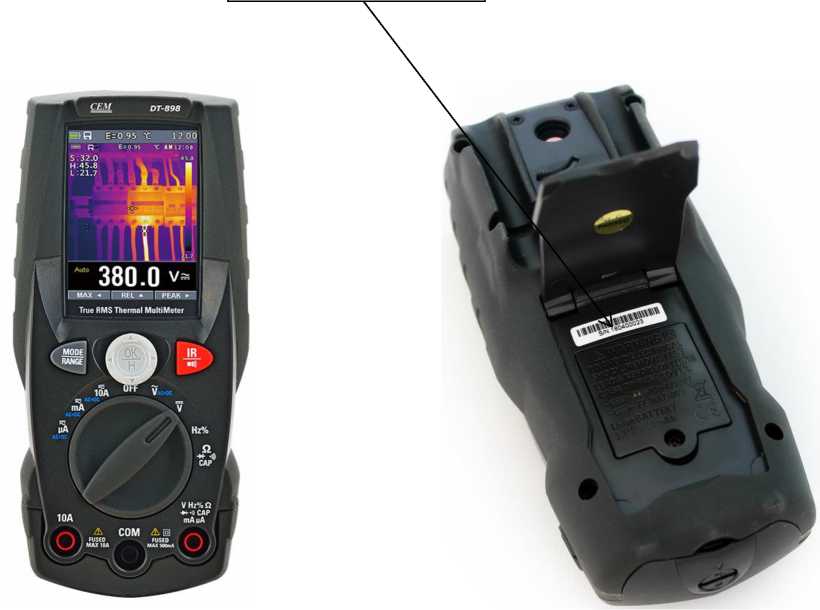

Место нанесения заводского номера
Рисунок 1 - Общий вид мультиметров со встроенной тепловизионной камерой DT модификации DT-898
Рисунок 2 - Общий вид мультиметров со встроенной тепловизионной камерой DT модификации DT-9889

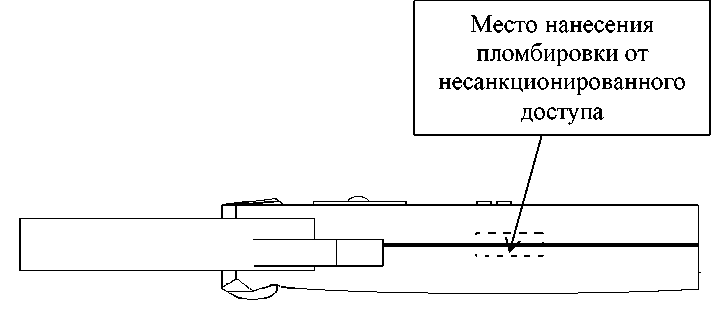

Пломбирование мультиметров осуществляется при помощи наклейки, нанесенное на боковую часть корпуса. Заводские (индивидуальные) номера мультиметров нанесены на этикетки в виде наклеек-шильдиков. Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.
Таблица 11 -
|
Наименование |
Обозначение |
Количество |
|
Мультиметр со встроенной тепловизионной камерой DT (модификация в соответствии с заказом) |
- |
1 шт. |
|
Измерительные щупы |
- |
2 шт. |
|
Руководство по эксплуатации на мультиметр со встроенной тепловизионной камерой DT модификации DT-898 (на русском языке) |
- |
1 экз. (в зависимости от модели мультиметра) |
|
Руководство по эксплуатации на Мультиметр со встроенной тепловизионной камерой DT модификации DT-9889 (на русском языке) | ||
|
Кабель USB для зарядки (DT-898) |
- |
1 шт. |
|
Термопара тип К (DT-9889) |
- |
1 шт. |
|
Зарядное устройство с индикацией заряда 100/240В AC, 50/60Гц, 12В DC, 2A (DT-9889) |
1 шт. | |
|
Чемодан пластиковый |
1 шт. | |
|
Магнитный крепеж (DT-9889) |
1 шт. | |
|
Карта microSD card 8Gb (DT-9889) |
1 шт. | |
|
Аккумуляторная батарея Li-ION 7,4 В, 1500 мАч (DT-9889, DT-898 ) |
2 шт. |
Метрологические и основные технические характеристики мультиметров в зависимости от модели приведены в таблицах 2-10.
Метрологические характеристики приведены в таблицах 2 - 9.
Таблица 2 - Режим измерений напряжения постоянного тока
|
Модификация |
Диапазон измерений напряжения постоянного тока, мВ, В |
Значение единицы младшего разряда (k), мВ, В |
Пределы допускаемой основной абсолютной, погрешности измерений напряжения постоянного тока, мВ, В (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны: от 10 до 400,0 мВ включ. |
0,1 мВ |
±(0,0009-иизм+5-к)* мВ |
|
св.400,0 мВ до 4,000 В включ. |
0,001 В |
±(0,0009^ иизм+5^ к) | |
|
св. 4,000 до 40,00 включ., В |
0,01 В |
±(0,0009^ иизм+5^ к) | |
|
св. 40,00 до 400,0 включ., В |
0,1 В |
±(0,002-иизм+5-к) | |
|
св.400 до 600 В включ. |
1 В |
±(0,002^ иизм+5^ к) | |
|
DT-9889 |
Поддиапазоны: от 10 до 600 мВ включ. |
0,1 мВ |
±(0,09-иизм+5-к) |
|
св.600 мВ до 6,000 В включ. |
0,001 В |
±(0,09-иизм+5-к) | |
|
св.6,00 В до 60,00 В включ. |
0,01 В |
±(0,09-иизм+5-к) | |
|
Св. от 60,0 В до 600,0 В включ. |
0,1 В |
±(0,2-иизм+5-к) | |
|
Св. 600 до 1000 В |
1 В |
±(0,2-иизм+5-к) |
Примечание:
* иизм - измеряемое значение напряжения; к- единица младшего разряда
Пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Таблица 3 - Режим измерений напряжения переменного тока
|
Модификация |
Диапазон измерений напряжения постоянного тока, В |
Значение единицы младшего разряда (k), В |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной, погрешности измерений напряжения переменного тока, мВ, В (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны: св.0,100 до 4,000 включ. |
0,001 |
От 50 до 60 От 61 до 1000 |
±(0,008-иИЗм*+5-к) ±(0,024- иизм+5^ к) |
|
св.4,000 до 40,00 включ. |
0,01 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) | |
|
св. 40,00 до 400,0 включ. |
0,1 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) | |
|
св.400 до 600 включ. |
1 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) | |
|
DT-9889 |
Поддиапазоны: от 0,100 до 6,000 включ. |
0,001 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) |
|
св.6,00 до 60,00 включ. |
0,01 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) | |
|
Св. 60,00 до 600,0 включ. |
0,1 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) | |
|
Св. 600 до 1000 |
1 |
От 50 до 60 От 61 до 1000 |
±(0,008^иизм+5^ к) ±(0,024- иизм+5^ к) |
Примечание:
* иизм - измеряемое значение напряжения; к- единица младшего разряда пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Таблица 4 - Режим измерения силы переменного тока
|
Модификация |
Диапазон измерений, мкА, мА, А |
Значение единицы младшего разряда (k), мкА, мА, А |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, мА, А (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазо ны: От 40 до 400,0 мкА, включ. |
0,1 мкА |
От 50 Гц до 1000 Гц |
±(0,012-1изм*+5-к) |
|
Св. 400,0 до 4000 мкА включ. |
1 мкА |
±(0,012-1изм+5-к) | ||
|
Св.4000 мкА до 40,00 мА включ. |
0,01 мА |
±(0,012-1изм+5-к) | ||
|
Св. 40,00 мА до 400,0 мА включ. |
0,1 мА |
±(0,012-1изм+5-к) | ||
|
Св. 400 мА до 10,00 А |
0,01 А |
±(0,015-1изм+5-к) | ||
|
DT-9889 |
Поддиапазо ны: От 60,0 до 600,0 мкА включ. |
0,1 мкА |
От 50 Гц до 1000 Гц |
±(0,012-1изм+5-к) |
|
Св. 600 мкА до 6000 мкА включ. |
1 мкА |
±(0,012-1изм+5-к) | ||
|
Св. 6000 мкА до 60,00 мА включ. |
0,01 мА |
±(0,012-1изм+5-к) | ||
|
Св. 60,0 мА до 600 мА включ. |
0,1 мА |
±(0,012-1изм+5-к) | ||
|
Св. 600 мА до 10 А |
0,01 А |
±(0,015-!изм+5-к) |
|
Модификация |
Диапазон измерений, мкА, мА, А |
Значение единицы младшего разряда (k), мкА, мА, А |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, мА, А (при температуре окружающей среды от +18 до +28 °С включ.) |
|
Примечание: * 1изм - измеряемое значение силы тока; к- единица младшего разряда пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды. | ||||
Таблица 5 - Режим измерений силы постоянного тока
|
Модификация |
Диапазон измерений, мкА, мА, А |
Значение единицы младшего разряда (k), мкА, мА, А |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мкА, мА, А (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны: от 10 до 400,0 мкА включ. |
0,1 мкА |
±(0,009- иизм+5^ к) |
|
Св. 400 мкА до 4000 мкА включ. |
1 мкА |
±(0,008^иизм+5^ к) | |
|
Св.4000 мкА до 40,00 мА включ. |
0,01 мА |
±(0,008^иизм+5^ к) | |
|
Св. 40,00 мА до 400 мА включ. |
0,1 мА |
±(0,008^иизм+8^ к) | |
|
Св. 400 мА до 10,00 А |
0,01 А |
±(0,015^ иизм+8^ к) | |
|
DT-9889 |
Поддиапазоны: От 10 до 600,0 мкА включ. |
0,1 мкА |
±(0,009-1изм+5-к) |
|
Св. 600 мкА до 6000 мкА включ. |
1 мкА |
±(0,009-1изм+5-к) | |
|
Св. 6000 мкА до 60,00 мА включ. |
0,01 мА |
±(0,009-1изм+5-к) |
|
Модификация |
Диапазон измерений, мкА, мА, А |
Значение единицы младшего разряда (k), мкА, мА, А |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мкА, мА, А (при температуре окружающей среды от +18 до +28 °С включ.) |
|
Св. 60,0 мА до 600,0 мА включ. |
0,1 мА |
±(0,009^1изм+8^к) | |
|
Св. 600 мА до 10,00 А включ. |
0,01 А |
±(0,015-!ИЗм+8-к) | |
|
Примечание: * 1изм - измеряемое значение силы тока; к- единица младшего разряда пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды. | |||
Таблица 6 - Режим измерений электрического сопротивления
|
Модификация |
Диапазон измерений, Ом, кОм, МОм |
Значение единицы младшего разряда (k), Ом, кОм, МОм |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм, МОм (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны: от 1 до 400,0 Ом включ. |
0,1 Ом |
±(0,005-Кизм*+10-к) |
|
Св.400 Ом до 4,000 кОм включ. |
0,001 кОм |
±(0,005^изм+5-к) | |
|
Св. 4,00 кОм до 40,00 кОм включ. |
0,01 кОм |
±(0,005^изм+5 •к) | |
|
Св. 40,0 кОм до 400,0 кОм включ. |
0,1 кОм |
±(0,005^изм+5 •к) | |
|
Св. 400 кОм до 4,000 МОм включ. |
0,001 МОм |
±(0,005^изм+5 •к) |
|
Модификация |
Диапазон измерений, Ом, кОм, МОм |
Значение единицы младшего разряда (k), Ом, кОм, МОм |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом, кОм, МОм (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-9889 |
Поддиапазоны: от 1 до 600,0 Ом включ. |
0,1 Ом |
±(0,005-Кизм*+10-к) |
|
Св.600 Ом до 6,000 кОм включ. |
0,001 кОм |
±(0,005^изм+5-к) | |
|
Св. 6,00 кОм до 60,00 кОм включ. |
0,01 кОм |
±(0,005^изм+5 •к) | |
|
Св. 60,0 кОм до 600,0 кОм включ. |
0,1 кОм |
±(0,005^изм+5 •к) | |
|
Св. 600 кОм до 6,000 МОм включ. |
0,001 МОм |
±(0,005^изм+5 •к) | |
|
Св. 6,00 МОм до 60,00 МОм |
0,01 МОм |
±(0,025^ Rизм+ 10-к) |
Примечание:
* Ru3M - измеряемое значение электрического сопротивления; к- единица младшего разряда пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды.
Таблица 7 - Режим, измерений электрической емкости
|
Модификация |
Диапазон измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (k), нФ, мкФ, мФ |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны: От 1 до 40,00 нФ включ. |
0,01 нФ |
±(0,015<изм+20-к) |
|
Модификация |
Диапазон измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (k), нФ, мкФ, мФ |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Св. 40,0 нФ до 400,0 нФ включ. |
0,1 нФ |
±(0,012-Сизм+8-к) |
|
Св. 400 нФ до 4,000 мкФ включ. |
0,001 мкФ |
±(0,015-Сизм+8-к) | |
|
Св. 4,00 мкФ до 40,00 мкФ включ. |
0,01 мкФ |
±(0,012-Сизм+8-к) | |
|
Св. 40,0 мкФ до 400,0 мкФ включ. |
0,1 мкФ |
±(0,015-Сизм+8-к) | |
|
Св. 400 мкФ до 4000 мкФ включ. |
1 мкФ |
±(0,025-Сизм+20-к) | |
|
DT-9889 |
Поддиапазоны: От 1 до 60,00 нФ включ. |
0,01 нФ |
±(0,015-Сизм+20-к) |
|
Св. 60,0 нФ до 600,0 нФ включ. |
0,1 нФ |
±(0,012-Сизм+8-к) | |
|
Св. 600 нФ до 6,000 мкФ включ. |
0,001 мкФ |
±(0,015-Сизм+8-к) | |
|
Св. 6,00 мкФ до 60,00 мкФ включ. |
0,01 мкФ |
±(0,012-Сизм+8-к) | |
|
Св. 60,0 мкФ до 600,0 мкФ включ. |
0,1 мкФ |
±(0,015-Сизм+8-к) | |
|
Св. 600 мкФ до 6000 мкФ включ. |
1 мкФ |
±(0,025-Сизм+20-к) |
|
Модификация |
Диапазон измерений, нФ, мкФ, мФ |
Значение единицы младшего разряда (k), нФ, мкФ, мФ |
Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ (при температуре окружающей среды от +18 до +28 °С включ.) |
|
Примечание: * Сизм - измеряемое значение электрической емкости; к- единица младшего разряда пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды. | |||
Таблица 8 - Режим измерений частоты (электронной)
|
Модификация |
Диапазон измерений, Гц, кГц, МГц |
Значение единицы младшего разряда (k), Гц, кГц, МГц |
Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц, кГц, МГц (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-898 |
Поддиапазоны От 1,00 до 40,00 Гц включ. |
0,01 Гц |
±(0,00009^изм* +5-k) |
|
Св. 40,0 Гц до 400,0 Гц включ. |
0,1 Гц |
±(0,00009-^+5^) | |
|
Св. 400 Гц до 4,000 кГц включ. |
0,001 кГц |
±(0,00009-^+5^) | |
|
От 4,00 кГц до 40,00 кГц включ. |
0,01 кГц |
±(0,00009-^+5^) | |
|
Св. 40,0 кГц до 400,0 кГц включ. |
0,1 кГц |
±(0,00009-^+5^) | |
|
Св. 0,400 МГц до 4,000 МГц включ. |
0,001 МГц |
±(0,00009-^+5^) | |
|
Св. 4,00 МГц до 10,00 МГц |
0,01 МГц |
±(0,00009-^+5^) | |
|
DT-9889 |
Поддиапазоны От 1,00 до 60,00 Гц включ. |
0,01 Гц |
±(0,00009^изм +5-k) |
|
Модификация |
Диапазон измерений, Гц, кГц, МГц |
Значение единицы младшего разряда (k), Гц, кГц, МГц |
Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц, кГц, МГц (при температуре окружающей среды от +18 до +28 °С включ.) |
|
DT-9889 |
Св. 60,0 Гц до 600,0 Гц включ. |
0,1 Гц |
±(0,00009^+5^) |
|
Св. 600 Гц до 6,000 кГц включ. |
0,001 кГц |
±(0,00009^+5^) | |
|
От 6,00 кГц до 60,00 кГц включ. |
0,01 кГц |
±(0,00009^+5^) | |
|
Св. 60,0 кГц до 600,0 кГц включ. |
0,1 кГц |
±(0,00009^+5^) | |
|
Св. 0,600 МГц до 6,000 МГц включ. |
0,001 МГц |
±(0,00009^+5^) | |
|
Св. 6,00 МГц до 10,00 МГц |
0,01 МГц |
±(0,00009^+5^) | |
|
Примечание: * £вм - измеряемое значение частоты; к- единица младшего разряда Чувствительность DT-9889, DT-898: Urms>2 В и f<100 кГц; Urms>5 В и f>100 кГц URMS - среднеквадратическое значение напряжения пределы допускаемой дополнительной температурной погрешности измерений характеристики составляют половину предела допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды. | |||
Таблица 9 - Режим измерений температуры
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -20 до +260 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от минус 20 до плюс 100 °С включ. (при температуре окружающей среды от плюс 10 до плюс 35 °С), °С |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне (при температуре окружающей среды от плюс 10 до плюс 35 °С), % |
±3,0 |
|
Наименование характеристики |
Значение характеристики |
|
Разрешающая способность при измерении температуры, °С |
0,1 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,1 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
21,0°х21,0° |
|
Минимальное фокусное расстояние (в зависимости от используемого объектива), м |
0,5 |
|
Пространственное разрешение (в зависимости от используемого объектива), мрад |
4,53 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
DT-898 |
DT-9889 | ||
|
Параметры электропитания |
Аккумуляторная батарея |
Аккумуляторная батарея | ||
|
Li-ION |
Li-ION | |||
|
7,4 В 2300 мАч |
7,4 В 1500 мАч | |||
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
55 |
55 | ||
|
- ширина |
85 |
85 | ||
|
- длина |
175 |
175 | ||
|
Масса, г, не более |
540 |
540 | ||
|
Количество пикселей матрицы |
80x80 | |||
|
детектора, пикселихпиксели | ||||
|
Запись изображений или частота | ||||
|
обновлений, Гц | ||||
|
Входное сопротивление канала напряжения, МОм |
10 |
10 | ||
|
Условия эксплуатации: - температура окружающей |
от +5 до +40 |
от +5 до +40 | ||
|
среды, °С - относительная влажность, %, не более |
80 |
80 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 | ||
