Назначение средства измерений:
Манометры показывающие дифференциальные ТМД-6 (далее - дифманометры) предназначены для измерений разности давлений воздуха и негорючих газов.

Внешний вид.
Манометры показывающие дифференциальные
Рисунок № 1

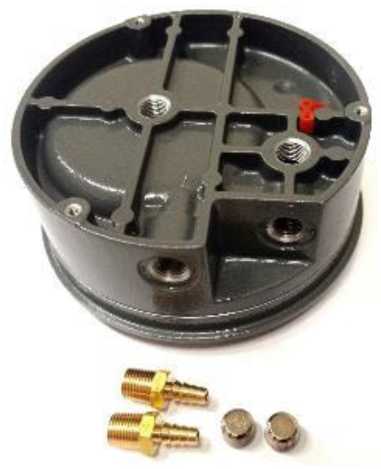

Внешний вид.
Манометры показывающие дифференциальные
Рисунок № 2

Внешний вид.
Манометры показывающие дифференциальные
Рисунок № 3

Внешний вид.
Манометры показывающие дифференциальные
Рисунок № 4

Внешний вид.
Манометры показывающие дифференциальные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на циферблат манометра типографским способом в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 2 «Описание» эксплуатационного документа НСРП.406123.026ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений разности давлений до 1^105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
условия
Манометры показывающие дифференциальные ТМД-6. Технические НСРП.406123.026ТУ.
ПравообладательЗакрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564
Вырица,
Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Сиверское ш., д. 168
Телефон: +7 (812) 325-25-08
E-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Изготовитель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564 Юридический адрес: 188382, Ленинградская обл., гп. Вырица, Сиверское ш., д. 168Гатчинский р-н,
Адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В
Адрес места осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д. 48, к. 4, лит. А
Телефон: +7 (812) 325-25-08
Е-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564Вырица,
Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Сиверское ш., д. 168
Телефон: +7 (812) 325-25-08
E-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Принцип действия дифманометра основан на уравновешивании разности давлений силами упругой деформации чувствительного элемента (мембраны).
Измеряемая разность давлений воздействует на мембрану и вызывает ее деформацию. Передача смещения измерительного элемента приводит к изменению относительно спирали относительно шкалы.
на оси стрелки
угловому перемещению
положения магнита указателя стрелки
Дифманометры изготавливаются в металлическом корпусе,
с чувствительным элементом в виде мембраны, калиброванной пружины, магнита, спирали с высокой магнитной проницаемостью и органического стекла с фиксирующим кольцом. Дифманометры выпускаются в одном исполнении. Присоединение дифманометров к процессу универсальное, присоединение штуцеров к корпусу дифманометров может осуществляться как в радиальном, так и в осевом направлении.
Структура условного обозначения дифманометров при заказе и в документации другой продукции (расшифровка буквенного кода приведена в таблице 1):
Манометр показывающий дифференциальный ТМД-6-БВГ(gиаnазон)Д.G.Е.
Таблица 1 - Расшифровка буквенного кода заказа дифманометров
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
Б |
Условное обозначение номинального диаметра корпуса |
«5» - 100 мм |
ВГ |
Серия прибора |
В - Материал корпуса: «1» - углеродистая сталь; «2» - нержавеющая сталь; «3» - алюминий Г - Материал штуцера: «0» - медный сплав; «1» - нержавеющая сталь. |
Продолжение таблицы 1
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
(диапазон) |
Диапазон измерений разности давлений |
в соответствии с таблицей 2 |
Д |
Максимальное статическое давление |
в соответствии с таблицей 2 |
G |
Размер резьбы присоединительных штуцеров |
«2\G1/8»; «2\GI/4»; «2\GI/2»; «2xNPT1/8»; «2\NPT1/4»; «2\NPT1/2»; «2\М12х1,5»; «2\М18х1,5» |
Е |
Пределы допускаемой основной приведенной к диапазону измерений погрешности |
«2,0» - ±2,0 %; «3,0» - ±3,0 %; «4,0» - ±4,0 % |
Пример для заказа:
Манометр показывающий дифференциальный ТМД-6-530(0-20Па)100кПа.2хNPT1/8.4,0
(Манометр показывающий дифференциальный ТМД-6 с номинальным диаметром корпуса 100 мм из алюминия, с присоединительными штуцерами из медного сплава, с диапазоном измерений разности давлений от 0 до 20 Па с максимальным статическим давлением 100 кПа, на присоединительных штуцерах дюймовая трубная коническая резьба NPT1/8, c пределами допускаемой основной приведенной к диапазону измерений погрешности ±4,0 %).
Общий вид манометров представлен на рисунке 1.

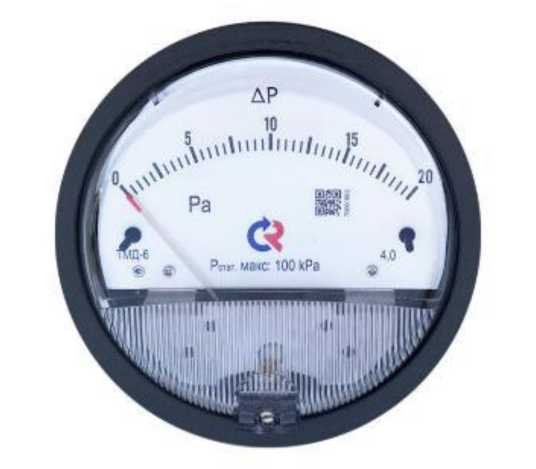

Рисунок 1 - Общий вид манометров показывающих дифференциальных ТМД-6
Защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Пломбирование корпуса дифманометра ограничивает пломбировки дифманометров представлена на рисунке 2.
доступ к внутренним элементам конструкции. Схема предотвращающая доступ к элементам конструкции,

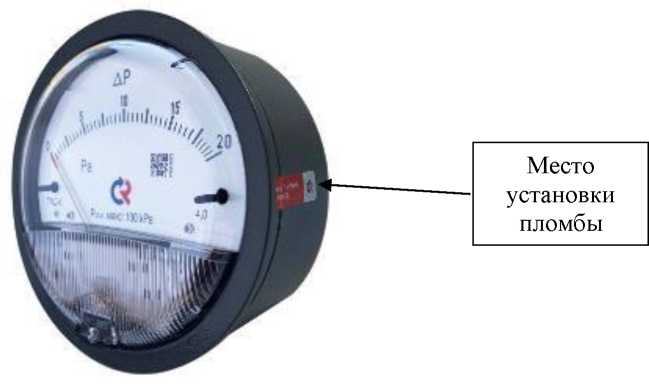

Рисунок 2 - Схема пломбировки дифманометров от несанкционированного доступа
Заводской номер в виде цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат дифманометра методом струйной гравировки в соответствии с рисунком 3.
печати или лазерной
Место нанесения заводского номера
Место нанесения знака утверждения типа средства измерений

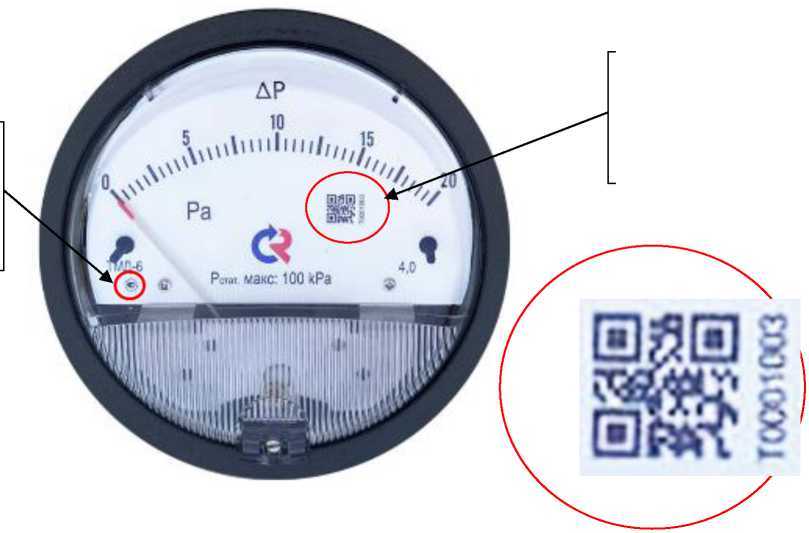

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства измерений
Знак поверки дифманометров в (краской, наклейкой). Место нанесения на рисунке 4.
виде оттиска наносится на корпус манометра знака поверки на корпус манометра указано

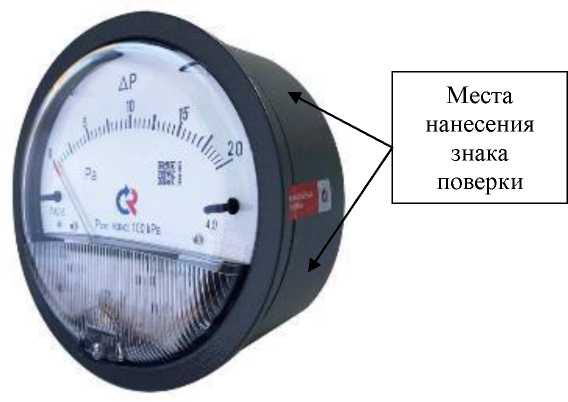

Рисунок 4- Места нанесения знака поверки на корпус средства измерений
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Манометр показывающий дифференциальный ТМД-6 |
в соответствии с заказом |
1 шт. |
Паспорт и инструкция по эксплуатации |
НСРП.406123.026ПС |
1 экз. |
Руководство по эксплуатации |
НСРП.406123.026РЭ |
по требованию |
Принадлежности по заказу: клапанные блоки, кронштейны, отборные устройства, трехходовые краны, переходники (адаптеры) и др. |
- |
по требованию |
Таблица 2 - Наименование характеристики
Диапазон измерений разности давлений 4)
Значение характеристики
от -125 до 125 Па; от 0 до 250 Па; от -250 до 250 Па; от 0 до 300 Па;
от 0 до 500 Па; от 0 до 750 Па; от 0 до 1000 Па;
от 0 до 1,5 кПа; от 0 до 2 кПа;
от 0 до 2,5 кПа; от 0 до 3 кПа;
от 0 до 4 кПа; от 0
от 0 до 6 кПа; от 0
от 0 до 8 кПа; от 0
от 0 до 10 кПа; от 0 от 0 до 20 кПа; от 0 до 25 кПа;
от 0 до 30 кПа; от -0,5 до 0,5 кПа; от -1 до 1 кПа; от -1,25 до 1,25 кПа;
от -1,5 до 1,5 кПа
от -50 до 50 Па; от -60 до 60 Па; от 0 до 125 Па; от -100 до100 Па
от 0 до 20 Па; от 0 до 30 Па; от -30 до 30 Па;
от 0 до 60 Па
до 5 кПа; до 7 кПа;
до 9 кПа; до 15 кПа;
Пределы допускаемой основной приведенной к диапазону измерений погрешности, %
±2,0
±3,0
±4,0
Наименование характеристики |
Значение характеристики | ||
Вариация показаний, %, не более |
±2,01) |
±3,02) |
±4,03) |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего среды в диапазоне рабочих температур на каждые 10 °С, %, не более |
±0,1 | ||
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84 до 106,7 | ||
Температура измеряемой среды для дифманометров, °С: |
от -7 до +60 | ||
Максимальное статическое давление, кПа |
100 | ||
Диаметр корпуса (Д), мм, не более |
121 | ||
Ширина корпуса (Ш), мм, не более |
60 | ||
Масса, кг, не более |
0,55 | ||
