Номер по Госреестру СИ: 91796-24
91796-24 Манометры цифровые
(ЦМ-С)
Назначение средства измерений:
Манометры цифровые ЦМ-С (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического и мановакуумметрического давления пара и газообразных сред.
Внешний вид.
Манометры цифровые
Рисунок № 1
Внешний вид.
Манометры цифровые
Рисунок № 2
Внешний вид.
Манометры цифровые
Рисунок № 3
Внешний вид.
Манометры цифровые
Рисунок № 4
Внешний вид.
Манометры цифровые
Рисунок № 5
Программное обеспечение
Манометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики манометров нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО средства измерений
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
ЦМ-С-2 |
Номер версии ПО (идентификационный номер) |
01.01 |
Цифровой идентификатор ПО |
- |
ПО манометров и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Знак утверждения типа
Знак утверждения типананосится на фронтальную сторону крышки корпуса манометра в соответствии с рисунком 3 и на эксплуатационную документацию манометров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Описание» эксплуатационных документах НСРП.421262.020ПС «Манометр цифровой ЦМ-С. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
НСРП.421262.020ТУ Манометры цифровые ЦМ-С. Технические условия.
ПравообладательЗакрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)
ИНН 4719015564
Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Вырица, Сиверское ш., д. 168
Телефон: +7 (812) 325-25-08
Е-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Изготовитель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)ИНН 4719015564
Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Вырица, Сиверское ш., д. 168
Адрес: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д. 48, к. 4, лит. А
Адрес места осуществления деятельности: 199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В
Телефон: +7 (812) 325-25-08
Е-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)ИНН 4719015564
Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Вырица, Сиверское ш., д. 168
Телефон: +7 (812) 325-25-08
Е-mail: info@rosma.spb.ru
Web-сайт: https://www.rosma.spb.ru
Манометры состоят из чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.
Манометры имеют цифровую индикацию текущего значения давления, имеют функцию преобразования давления среды в унифицированный токовый выходной сигнал, а также светодиодным сигнализирующим устройством и возможностью управлять внешними электрическими цепями с помощью встроенного релейного устройства управления (в некоторых модификациях).
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.
Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами. Измеряемая среда под давлением подается в камеру и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сопротивления пьезорезисторов. Электронное устройство преобразует изменение сопротивления пьезорезисторов в цифровой сигнал, поступающий на цифровое табло ЖК экрана.
Корпус и штуцер манометров изготавливаются из нержавеющей стали.
Манометры выпускаются в следующих модификациях:
-
- ЦМ-С-И для измерений избыточного давления жидкостей, газов и пара;
-
- ЦМ-С-ИВ для измерений мановакуумметрического давления пара и газообразных сред;
-
- ЦМ-С-В для измерений вакуумметрического давления газообразных сред.
Структурная схема обозначения манометров цифровых с выходным сигналом при заказе и в другой документации:
ЦМ-С-Х-АБВГ(диапазон)&Д.Е.Ж.З,
где Х - обозначение модификации: «И» - манометр цифровой, «В» - вакуумметр цифровой, «ИВ» - мановакуумметр цифровой;
А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «5» - 100 мм;
Б - материал корпуса: «2» - нержавеющая сталь; В - материал штуцера и мембраны чувствительного элемента: «1» - нержавеющая | |
сталь; |
Г - расположение штуцера: «Р» - радиальный; (диапазон) - диапазон и единицы измерения; G - резьба присоединения: «G1/2», «М20х1,5», «NPT1/2»; Д - класс точности: «0,1», «0,25», «0,5», «1,0»; Е - электропитание: «24В» - 24 В постоянного тока; Ж - выходной сигнал: «4...20 мА (20.. .4 мА)»; З - наличие сигнализации повышения или понижения давления установленных |
граничных значений: «+2PNP».
Пример записи:
Манометр цифровой ЦМ-С-И-521Р(0-1МПа)М20х1,5.0,1.24В.4-20+2РЫР
(Манометр цифровой с выходным сигналом ЦМ-С модификации ЦМ-С-И для измерений избыточного давления, с номинальным диаметром корпуса 100 мм серии 21 с корпусом и присоединительным штуцером из нержавеющей стали, штуцер относительно корпуса манометра расположен радиально, диапазон измерений избыточного давления от 0 до 1 МПа, штуцер имеет метрическую резьбу размером М20х1,5, класс точности манометра 0,1, напряжение электропитания манометра 24 В постоянного тока, конструктивно манометр имеет выходной сигнал силы постоянного тока от 4 до 20 мА, а также имеет сигнализирующее устройство - два релейных выхода для управления электрическими цепями).

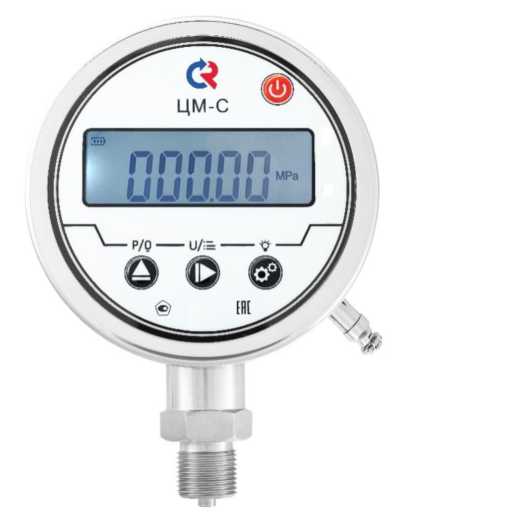

Общий вид приборов представлен на рисунке 1.
а)
без сигнализирующего устройства

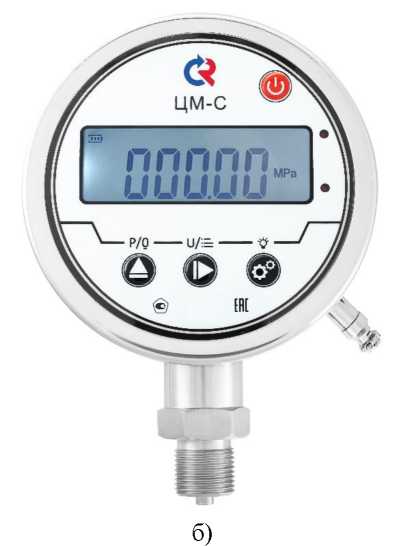

б)
с сигнализирующим устройством
Рисунок 1 - Общий вид приборов

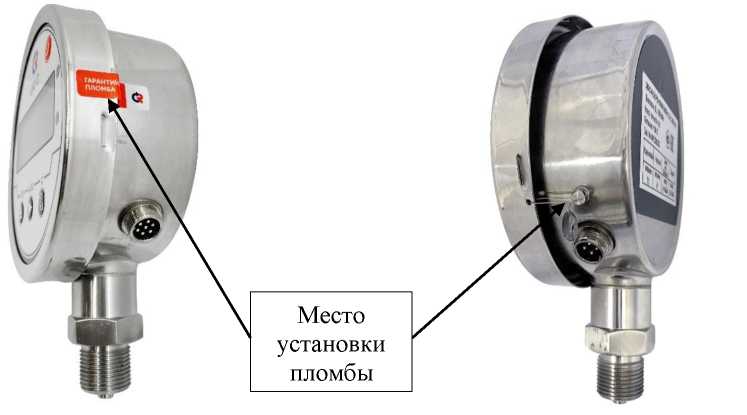

Защита от несанкционированного доступа осуществляется механическим опечатыванием - пломбированием крышки корпуса манометра пломбой. Также возможно пломбирование путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции манометра. Схема пломбировки, предотвращающей доступ к элементам конструкции, представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа

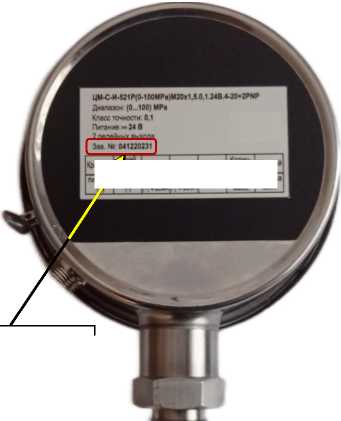

Заводские номера состоят из 9 разрядного цифрового кода из арабских цифр, наносятся на этикетки из металлизированного материала, этикетки наклеены на тыльную сторону манометров (рисунок 3).
Место нанесения заводского номера
Место нанесения знака утверждения типа средства измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства измерений

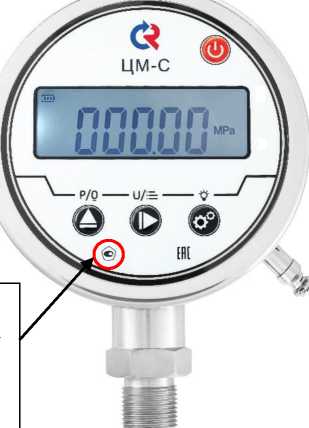

Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 4.
Место нанесения знака поверки
Рисунок 4 - Места нанесения на корпус манометров знака поверки
в соответствии с таблицей 4.
Таблица 4 - Комплектность
Наименование изделия или документа |
Обозначение |
Количество |
Манометр цифровой |
согласно заказу |
1 шт. |
Манометр цифровой ЦМ-С. Паспорт и инструкция по эксплуатации |
НСРП.421262.020ПС |
1 экз. |
Манометры цифровые ЦМ-С. Руководство по эксплуатации |
НСРП.421262.020РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазоны измерений для манометров модификации: - ЦМ-С-И 1) |
от 0 до 100 кПа; от 0 до 160 кПа от 0 до 250 кПа; от 0 до 400 кПа от 0 до 600 кПа |
|
от 0 до 1,0 МПа; от 0 до 1,6 МПа от 0 до 2,5 МПа; от 0 до 4,0 МПа от 0 до 6,0 МПа; от 0 до 10 МПа от 0 до 16 МПа; от 0 до 25 МПа от 0 до 40 МПа; от 0 до 60 МПа от 0 до 100 МПа от -100 до 60 кПа; от -100 до 150 кПа от -100 до 300 кПа; от -100 до 500 кПа от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа от -100 до 0 кПа |
Пределы допускаемой основной приведенной погрешности к диапазону измерений (у), % |
±0,1; ±0,25; ±0,5; ±1,0 2) |
Вариация (|у|), %, не более |
0,1; 0,25; 0,5; 1,0 2) 3) |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий, в диапазоне рабочих температур на каждые 10 °С, %, не более |
±0,1; ±0,25; ±0,45; ±0,6 2) 3) |
Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства, %, не более |
±4 |
Примечания: 1 - Указаны ряды значений характеристики. Конкретные значения диапазона измерений из приведенных рядов указываются в паспорте средства измерений.
|
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение источника питания, В |
24 ± 10 % |
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 (от 20 до 4) |
Температура измеряемой среды, °С |
от -10 до +70 |
Температура окружающего воздуха, °С |
от -10 до +50 |
Нормальные условия эксплуатации:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Габаритные размеры манометра (Ш х В х Г), мм, не более |
120 х 155 х 60 |
Масса манометра, кг, не более |
0,5 |
