Манометры состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, преобразователя и защитного стекла. Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.

Упругий чувствительный элемент представляет собой трубчатую пружину (трубку Бурдона) из нержавеющей стали, перемещение свободного конца которой под воздействием давления измеряемой среды, преобразуется передаточным механизм в круговое движение показывающей стрелки.

Циферблат изготавливается из окрашенного в белый цвет алюминия, шкала черная на белом фоне. В качестве защитного стекла в приборах применяются органические защитные стекла.

Деформация чувствительного элемента манометра под действием измеряемого давления (разряжения) также воздействует на преобразователь давления в выходной сигнал силы постоянного тока, состоящий из датчика деформации и блока усиления-преобразования выходного сигнала датчика деформации в унифицированный выходной сигнал силы постоянного тока.

Датчик деформации представляет собой мембрану с диффузионными пьезорезисторами, включенными в мост Уитстона. При изменении измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу моста. Разбаланс моста линейно зависит от степени деформации мембраны и, соответственно, от измеряемого давления.

Корпус и штуцер манометров изготавливаются из нержавеющей стали. Корпус манометра имеет соединительное устройство для подключения к преобразователю давления цепей питания и связи. Соединительное устройство выполнено в виде электрического разъема в пластиковом корпусе с сальниковым кабельным вводом.

Манометры выпускаются в следующих модификациях:

-   ТМС-И для измерений избыточного давления жидкостей, газов и пара;

-   ТМС-ИВ для измерений мановакуумметрического давления пара и газообразных сред;

-   ТМС-В для измерений вакуумметрического давления газообразных сред.

Структурная схема обозначения манометров при заказе и в другой документации:

Манометр показывающий ТМС-Х-АБВГ(шкала)G.Д.Е.Ж.З, где Х - обозначение модификации: «И» - манометр, «В» - вакуумметр, «ИВ» -мановакуумметр;

А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «5» - 100 мм, «6» - 150/160 мм;

БВ - серия прибора, где Б - материал корпуса: «2» - нержавеющая сталь;

В - материал штуцера и измерительного элемента: «1» - нержавеющая сталь;

Г - расположение штуцера: «Р» - радиальный; (диапазон) - диапазон и единицы измерения;

G - резьба присоединения: «G1/2», «М20х1,5», «NPT1/2»;

Д - класс точности: «1,0», «1,5»;

Е - выходной сигнал в мА: «4-20»; «20-4».

Пример записи:

Манометр показывающий ТМС-И-521Р(0-1МПа)G1/2.1,0.4-20

(Манометр показывающий ТМС модификации «И» для измерений избыточного давления, с номинальным диаметром корпуса 100 мм серии 21 с корпусом и присоединительным штуцером из нержавеющей стали, штуцер относительно корпуса манометра расположен радиально, диапазон измерений избыточного давления от 0 до 1 МПа, штуцер имеет цилиндрическую резьбу размером дюйма, класс точности манометра 1,0 с преобразованием результатов измерения избыточного давления в выходной сигнал силы постоянного тока от 4 до 20 мА).

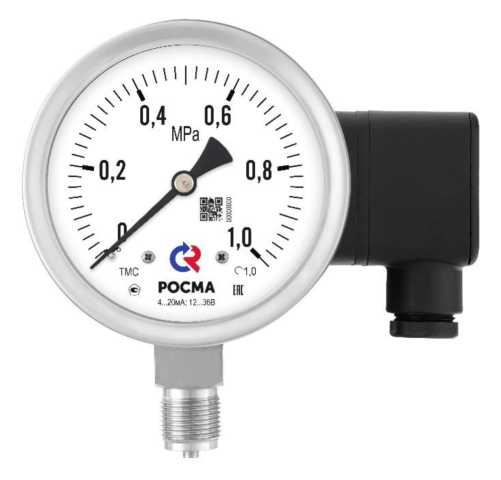

Общий вид приборов представлен на рисунке 1.

Рисунок 1 - Общий вид приборов

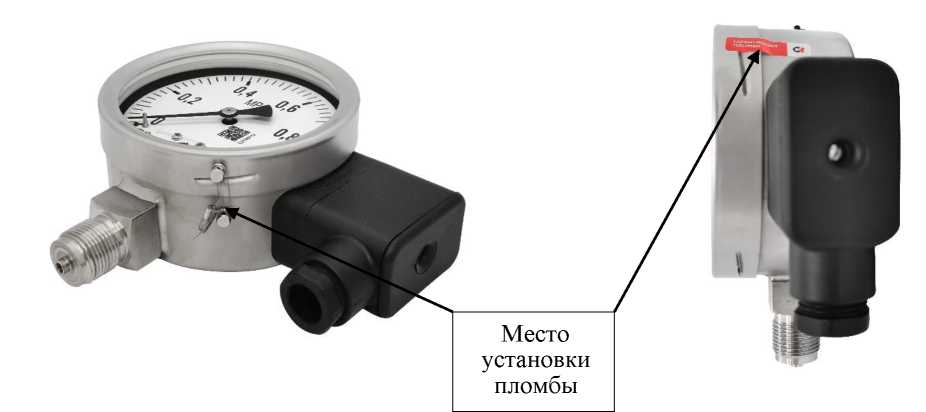

Защита от несанкционированного доступа осуществляется механическим опечатыванием - пломбированием крышки корпуса манометра пломбой. Также возможно пломбирование путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции манометра. Схема пломбировки, предотвращающей доступ к элементам конструкции, представлена на рисунке 2.

Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа

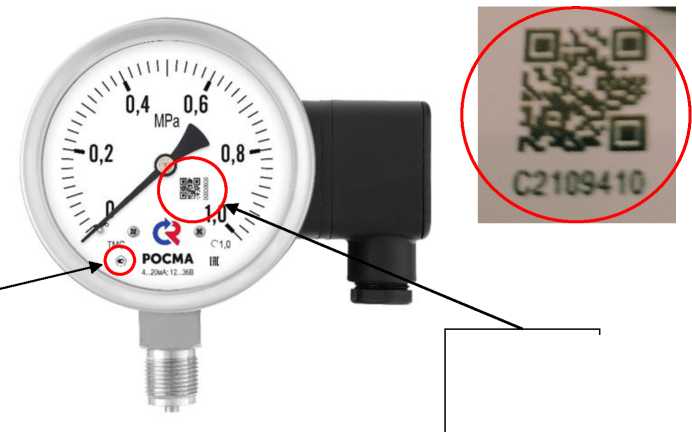

Заводской номер в виде цифрового и (или) цифробуквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат манометра методом струйной печати или лазерной гравировки в соответствии с рисунком 3.

Место нанесения знака утверждения типа средства измерений

Место нанесения заводского номера

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства измерений

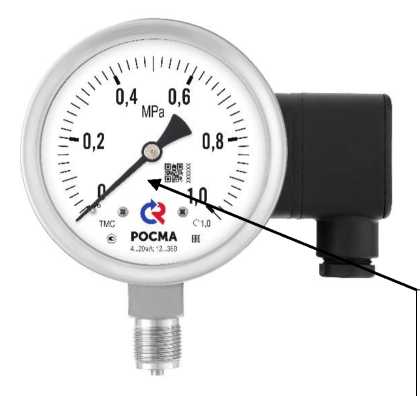

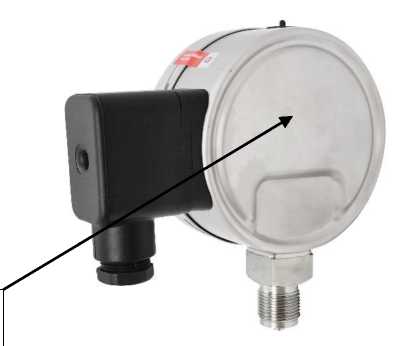

Знак поверки манометров в виде оттиска наносится на защитное стекло или на корпус манометра (краской, наклейкой). Место нанесения знака поверки на корпус манометра указано на рисунке 4.

Место нанесения знака поверки

Рисунок 4 - Места нанесения на корпус манометров знака поверки

Таблица 3 - Комплектность

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Наименование характеристики

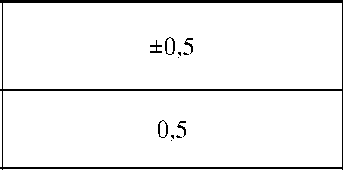

Пределы допускаемой основной приведенной погрешности к диапазону измерений для выходного сигнала силы постоянного тока, Y, %, не более

Вариация для выходного сигнала силы постоянного тока, |у|, %, не более

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий, в диапазоне рабочих температур на каждые 10 °С, %, не более:

• - при измерении давления по шкале манометра

• - при измерении давления по выходному сигналу силы постоянного тока

Примечания: 1 - Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации (кгс/см², бар), а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика

• 2 - Указаны ряды значений характеристики. Конкретные значения диапазона измерений из приведенных рядов указываются в паспорте средства измерений.

• 3 - Указаны ряды значений характеристики. Конкретные значения погрешности и вариации показаний из приведенных рядов указываются в паспорте средства измерений. Значение погрешности в виде безразмерной величины указывается на циферблате манометра.

4 - Для манометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,0 %; ±1,5 %, соответственно.

Таблица 2 - Технические характеристики

таблицы 2
