Сведения о средстве измерений: 93968-24 Уровнемеры радарные бесконтактные

Номер по Госреестру СИ: 93968-24
93968-24 Уровнемеры радарные бесконтактные
(SUP)

Назначение средства измерений:
Уровнемеры радарные бесконтактные SUP (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих сред.

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 1

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 2

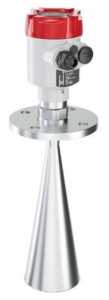

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 3

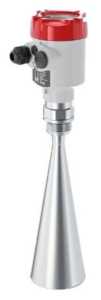

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 4

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 5

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 6

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 7

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 8

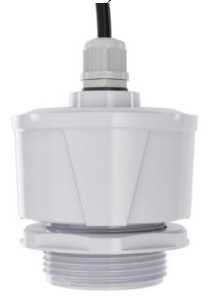

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 8

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 9

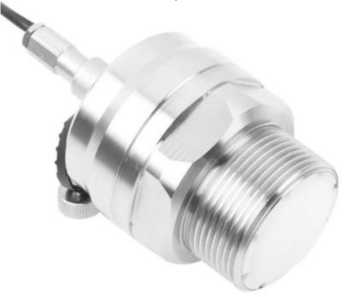

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 9

Внешний вид. Уровнемеры радарные бесконтактные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Уровнемеры радарные бесконтактные
Рисунок № 10

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195788
ID в реестре СИ - 1421559
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SUP-WSR550-DL, SUP-RD902-DL, SUP-RD901-DL, SUP- RD901-DL, SUP WSR200-DL,

Производитель

Изготовитель - Hangzhou Supmea Automation Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_34 Сколько поверяют коммерческие организации - производители средств измерений

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

Полное наименование организации
Общее количество поверок начиная в 2010 года
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Общее количество первичных поверок
Общее количество периодических поверок
Общее количество поверок без статуса
Кол-во извещений о непригодности в штуках
Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 58
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2810 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Уровнемеры радарные бесконтактные (SUP)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hangzhou Supmea Automation Co., Ltd

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88798-23 12.04.2028	Уровнемеры ультразвуковые, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	3 года
89548-23 18.07.2028	Преобразователи давления измерительные, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	3 года
90021-23 18.09.2028	Датчики температуры, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	2 года - для датчиков температуры модели SUP-WZPK-DL и модели SUP-WRNK-DL с диапазоном измерений до +800 °C включ.; 1 год - для датчиков температуры модели SUP-WRNK-DL с диапазоном измерений свыше +800 °C
90991-24 15.01.2029	Анализаторы жидкости, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	1 год
91285-24 07.02.2029	Расходомеры электромагнитные, SUP-LDG-DL Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	5 лет
93966-24 29.11.2029	Уровнемеры радарные волноводные, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	3 года
93968-24 29.11.2029	Уровнемеры радарные бесконтактные, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ )	ОТ МП	1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм

OW_8 Владельцы средств измерений по типам СИ

Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.

В сводной таблице приводится следующая информация:

Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
наименование организации-производителя и страны производства
кол-во поверок
кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры радарные бесконтактные (SUP)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ПМ" (RA.RU.312573)		SUP-RD901-DL SUP-WSR550-DL SUP-RD902-DL SUP WSR200-DL SUP- RD901-DL	58		58	0	0	56	56	0

Стоимость поверки Уровнемеры радарные бесконтактные (SUP)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений. МПО заносится в защищенную от записи

энергонезависимую память

преобразователя сигналов при их производстве. Доступ к программному обеспечению исключён конструкцией программного обеспечения в процессе эксплуатации не предусмотрено.

уровнемера. Обновление метрологически значимой части

Идентификация версии встроенного программного обеспечения осуществляется в главном меню уровнемера.

Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.

Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные микропрограммного обеспечения

Идентификационные данные (признаки)	Значение
Модификация	SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-RD908-DL, SUP-RD909-DL	SUP-WSR200-DL	SUP-WSR300-DL	SUP- WSR550-DL
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) программного обеспечения, не ниже	2132.xx.xx	1.9. xx.xx (четырех проводное исполнение) 1.10. xx.xx (двухпроводное исполнение)	1.xx	1.xx.xx
Цифровой идентификатор программного обеспечения
* «XX» принимает значения от 00 до 99.

Знак утверждения типа

наносится методом печати на титульном листе руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в:

- разделе 4 «Ввод прибора в эксплуатацию» документа «Уровнемеры радарные бесконтактные SUP модификации SUP-RD901-DL, SUP-RD902-DL, SUP-RD902S-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-RD908-DL, SUP-RD909-DL. Руководство по эксплуатации».

- разделе 4 «Установка» документов:

- «Уровнемеры радарные Руководство по эксплуатации»,

бесконтактные	SUP	модификации	SUP-WSR200-DL
бесконтактные	SUP	модификации	SUP-WSR300-DL
бесконтактные	SUP	модификации	SUP-WSR550-DL

- «Уровнемеры радарные Руководство по эксплуатации»,

- «Уровнемеры радарные Руководство по эксплуатации»

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;

Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, КНР.

Правообладатель

Hangzhou Supmea Automation Co., Ltd, КНР

Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou,

China.

Телефон: +86 15868103947

E-mail: info@supmea.com

Изготовитель

Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou, China.
Телефон: +86 15868103947
E-mail: info@supmea.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru

Правообладатель

Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou,
China.
Телефон: +86 15868103947
E-mail: info@supmea.com

Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающая волна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).

Уровнемеры состоят из преобразователя сигналов со встроенным дисплеем для индикации и управления и приемо-передающее устройство с антенной.

Уровнемеры выпускаются в следующих модификациях: SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-D905-DL, SUP-RD906-DL, SUP-RD908-DL, SUP-RD909-DL, SUP-WSR200-DL, SUP-WSR300-DL, SUP-WSR550-DL, которые отличаются рабочей частотой, формой антенны, метрологическими и техническими характеристиками.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид уровнемеров представлен на рисунке 2.

Внешний вид. Уровнемеры радарные бесконтактные (SUP), http://oei-analitika.ru

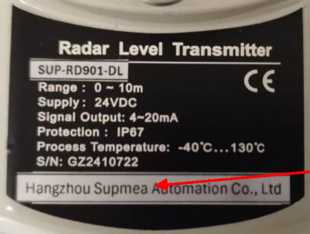

Место нанесения заводского номера

Рисунок 1 - Пример маркировочной таблички

а)

б)

в)

г)

д)

е)

ж)

з)

и)

а) модификация SUP-RD901-DL с резьбовым присоединением;

б) модификации SUP-RD902-DL, SUP-RD903-DL, SUP-RD905-DL, SUP-RD908-DL, SUP-

RD909-DL с фланцевым присоединением;

в) модификации SUP-RD902-DL, SUP-RD903-DL, SUP-RD905-DL, SUP-RD908-DL, SUP-

RD909-DL с резьбовым присоединением;

г) модификация SUP-RD902T-DL;

д) модификация SUP-RD904-DL с фланцевым присоединением;

е) модификация SUP-RD906-DL;

ж) модификация SUP-WSR200-DL;

з) модификация SUP-WSR300-DL;

и) модификация SUP-WSR550-DL

Рисунок 2 - Общий вид уровнемеров

Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией преобразователя сигналов.

Таблица 5 -

Наименование	Обозначение	Количество
Уровнемер радарный бесконтактный*	SUP	1 шт.
ЖК-дисплей	-	По заказу
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
* - модификация определяется договором поставки

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня¹⁾, м
- SUP-RD901-DL	от 0,3 до 10
- SUP-RD902-DL, SUP-RD908-DL	от 0,3 до 30
- SUP-RD902T-DL	от 0,4 до 20
- SUP-RD903-DL, SUP-RD909-DL	от 0,6 до 70
- SUP-RD904-DL	от 0,6 до 80
- SUP-RD905-DL
- жидкости	от 0,6 до 30
- сыпучие материалы	от 0,6 до 20
- порошковые материалы	от 0,6 до 15
- SUP-RD906-DL	от 0,3 до 20
- SUP-WSR200-DL	от 0,15 до 15
- SUP-WSR300-DL	от 0,1 до 30
- SUP-WSR550-DL	от 0,08 до 30, от 0,3 до 60
Пределы допускаемой абсолютной погрешности измерений
уровня, мм
- SUP-RD901-DL
- при L < 5	±5
- при 5 < L < 10	±10
- SUP-RD902-DL
- при L < 5	±5
- при 5 < L < 20	±10
- при 20 < L < 30	±15
- SUP-RD902T-DL	±10
- SUP-RD903-DL
- при L < 30	±20
- при 30 < L < 70	±30
- SUP-RD904-DL	±25
- SUP-RD905-DL	±15
- SUP-RD906-DL
- при L < 10	±5
- при 10 < L < 20	±10
- SUP-RD908-DL
- при L < 10	±5
- при 10 < L < 30	±10
- SUP-RD909-DL	±20
- SUP-WSR200-DL, SUP-WSR300-DL	±3
- SUP-WSR550-DL	±1
Пределы допускаемой приведенной погрешности воспроизведения	±0,03
выходного токового сигнала от 4 до 20 мА, % диапазона
воспроизведения
¹⁾ - Указаны предельные значения. Фактический диапазон в зависимости от конструктивной
модификации и типа измеряемой среды указан в паспорте и в маркировке уровнемера.
Примечание:
L - значение верхнего предела диапазона измерений, м

Таблица 3 - Основные технические характеристики_______________

Наименование характеристики_________________________________

Частота излучения, ГГц

- SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-RD908-DL, SUP-RD909-DL
- SUP-WSR200-DL
- SUP-WSR300-DL
- SUP-WSR550-DL________________________________________

Диапазон температур измеряемой среды¹⁾, °С

- SUP-RD901-DL
- SUP-RD902-DL
- SUP-RD902T-DL, SUP-D903-DL, SUP-RD904-DL, SUP-RD905-DL - SUP-RD906-DL
- SUP-RD908-DL, SUP-RD909-DL
- SUP-WSR200-DL, SUP-WSR300-DL
- SUP-WSR550-DL

Давление измеряемой среды¹⁾, МПа -SUP-RD901-DL, SUP-RD904-DL, SUP-WSR200-DL

- SUP-RD902-DL, SUP-RD906-DL
- SUP-RD902T-DL, SUP-WSR550-DL
- SUP-RD903-DL, SUP-RD905-DL
- SUP-RD908-DL, SUP-RD909-DL
- SUP-WSR300-DL________________________________________

Параметры электрического питания:

- напряжение переменного тока, В
- SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-WSR550-DL
- напряжение постоянного тока, В
- SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL

- SUP-RD908-DL, SUP-RD909-DL

- двухпроводное исполнение
- четырехпроводное исполнение
- SUP-WSR200-DL
- двухпроводное исполнение
- четырехпроводное исполнение
- SUP-WSR300-DL
- SUP-WSR550-DL

Цифровые интерфейсы связи¹⁾Поддерживаемые протоколы связи

Значение

от 79 до 81 от 60 до 64 от 76 до 81

от -40 до +130 от -40 до +250 от -40 до +130 от -40 до +250 от -40 до +160 от -40 до +200 от -40 до +100 от -40 до +85 от -40 до +85 от -40 до +150

от -0,1 до 0,3 от -0,1 до 4 от -0,1 до 2 от 0,1 до 4

от -0,1 до 0,3 от -0,1 до 0,1 от -0,1 до 0,6

220±10%

от 12 до 24

от 9 до 36

от 20 до 28

от 9 до 36

от 12 до 28

RS-485

HART, Modbus RTU

таблицы 3

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -20 до +80
- относительная влажность воздуха, %, не более	80
- атмосферное давление, кПа	от 84 до 106
Габаритные размеры корпуса преобразователя(ДиаметрхВысота), мм, не более
- SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-RD908-DL, SUP-RD909-DL	96x147
- SUP-WSR200-DL	70x91
- SUP-WSR300-DL	55x76
- SUP-WSR550-DL	96x255
Масса, кг, не более - SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL	6,5
- SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL	4
- SUP-RD906-DL	8
- SUP-RD908-DL	3,9
- SUP-RD909-DL	6,7
-SUP-WSR200-DL	1
- SUP-WSR300-DL	0,7
- SUP-WSR550-DL	3
Степень защиты по ГОСТ 14254-15¹⁾ - SUP-RD901-DL, SUP-RD902-DL, SUP-RD902T-DL, SUP-RD903-DL, SUP-RD904-DL, SUP-RD905-DL, SUP-RD906-DL, SUP-WSR200-DL, SUP-WSR300-DL, SUP-WSR550-DL	IP67
- SUP-RD908-DL, SUP-RD909-DL	IP65, IP67
¹⁾ - в зависимости от исполнения уровнемера

Таблица 4 - Показатели надежности

Средняя наработка на отказ, ч	100000
Средний срок службы, лет	12

Техническая поддержка
