Номер по Госреестру СИ: 90991-24
90991-24 Анализаторы жидкости
(SUP)
Назначение средства измерений:
Анализаторы жидкости SUP (далее - анализаторы) предназначены для непрерывных измерений активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и массовой концентрации растворенного кислорода в водных растворах.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости
Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Внешний вид.
Анализаторы жидкости

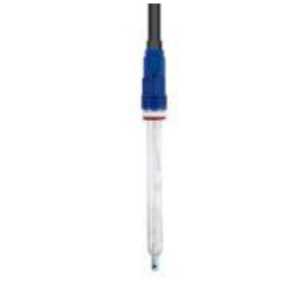

Рисунок № 5
Внешний вид.
Анализаторы жидкости

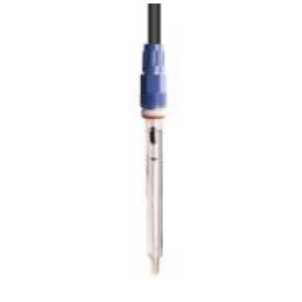

Рисунок № 6
Внешний вид.
Анализаторы жидкости

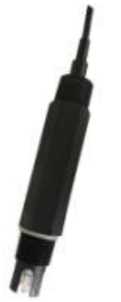

Рисунок № 7
Внешний вид.
Анализаторы жидкости

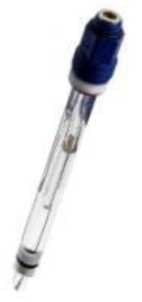

Рисунок № 8
Внешний вид.
Анализаторы жидкости
Рисунок № 9
Внешний вид.
Анализаторы жидкости
Рисунок № 10
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением. Встроенное программное обеспечение разделено на метрологически значимую часть (Firmware Version для анализатора модели SUP-DC2000-DL, Software Version для анализаторов моделей SUP-PH6.0-DL, SUP-TDS210-B-DL) и метрологически незначимую часть (Bios Version для анализатора модели SUP-DC2000-DL, Hardware Version для анализаторов модели SUP-PH6.0-DL, SUP-TDS210-B-DL).
Основные функции метрологически значимой части программного обеспечения -обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение результатов измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню контроллера.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Модель SUP- DC2000-DL |
Модель SUP- TDS210-B-DL |
Модель SUP- PH6.0-DL | |
Идентификационное наименование программного обеспечения |
- |
- |
- |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
DC01M1V1.37 |
EC6M1V1.40 |
PH6S9V1.11 |
Цифровой идентификатор программного обеспечения |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 10 Всего листов 11Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- для модели SUP-DC2000-DL приведены в главе 7 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-DC2000-DL. Руководство по эксплуатации»;
-
- для модели SUP-TDS210-B-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-TDS210-B-DL. Руководство по эксплуатации»;
-
- для модели SUP-PH6.0-DL приведены в главе 5 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-PH6.0-DL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
Правообладатель
Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Тел: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Изготовитель
Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Тел: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Тел: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразования электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой стационарные приборы непрерывного действия.
Анализаторы выпускаются в нескольких моделях, имеющих конструктивные особенности и различные технические и метрологические характеристики. Перечень моделей анализаторов и измеряемые параметры представлены в таблице 1.
В состав анализаторов входят:
-
- контрольно-измерительное устройство (далее - контроллер). Контроллер представляет собой одноканальное универсальное устройство, выполненное в едином корпусе, оснащенное жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Предусмотрено одновременное подключение к контроллеру одного измерительного датчика. Контроллер обеспечивает аналоговый выходной сигнал постоянного тока от 4 до 20 мА и цифровой сигнал через RS485 протокол связи Modbus-RTU;
-
- первичный измерительный преобразователь (далее - датчик). Анализаторы оснащаются комбинированными датчиками. В датчиках предусмотрена возможность термокомпенсации. Результаты измерений массовой концентрации растворенного кислорода, мг/дм3, могут быть также представлены в долях от концентрации насыщения, %.
Общий вид контроллеров и датчиков представлен на рисунках 1, 2.
На корпусе контроллеров расположены маркировочные таблички, которые содержат следующую информацию:
-
- наименование модели,
-
- наименование изготовителя,
-
- заводской номер, состоящий из латинских букв и цифр, и штрих-код заводского номера.
На корпусе датчиков или на проводе датчиков расположены маркировочные таблички, которые содержат информацию о заводском номере датчика, состоящем из цифр или латинских букв и цифр.
Информация на маркировочную табличку на корпусе контроллера наносится типографским способом. Заводской номер датчиков наносится на корпус датчика методом шелкографии или типографским способом, или наносится на провод в виде запаянной этикетки. Примеры маркировочных табличек приведены на рисунках 3, 4.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру контроллера. Сведения о заводских номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
а) модель SUP-DC2000-DL,
б) модель SUP-PH6.0-DL
модель SUP-TDS210-B-DL

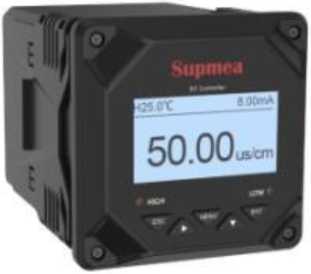

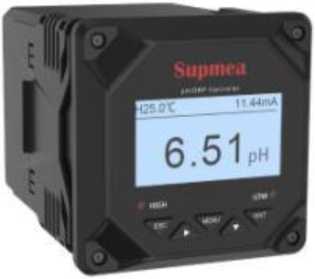

Рисунок 1 - Общий вид контроллеров
б) датчик SUP-PH-5013A-DL
а) датчик SUP-PH-5011-DL
в) датчик SUP-PH-5014-DL
I
1*1
г) датчик SUP-PH-5015-DL
д) датчик SUP-PH-5016-DL
Xж) датчик SUP-PH-5018-DL
В ■1
к) датчик SUP-PH-6001-DL
и) датчик SUP-PH-5022-DL
I
л) датчик SUP-PH-7001-DL
м) датчик SUP-PH-7002-DL

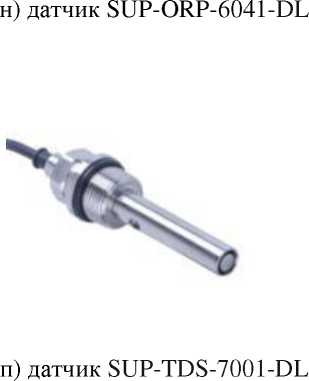

н) датчик SUP-ORP-6041-DL
п) датчик SUP-TDS-7001-DL

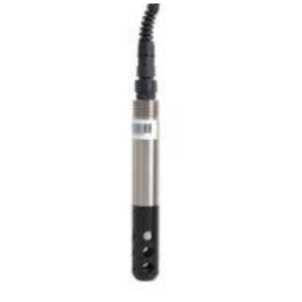

с) датчик SUP-DO-7018-DL
т) датчик SUP-TDS-8001-DL

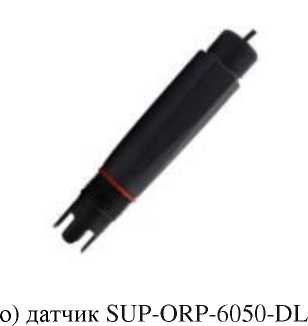

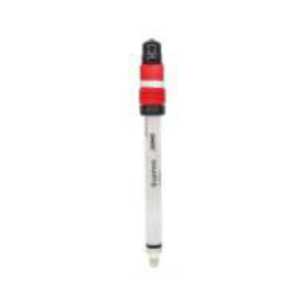

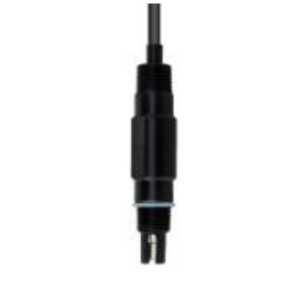

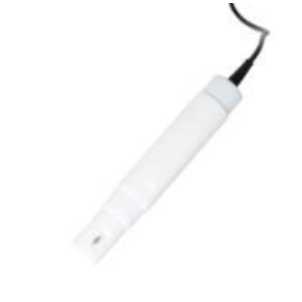

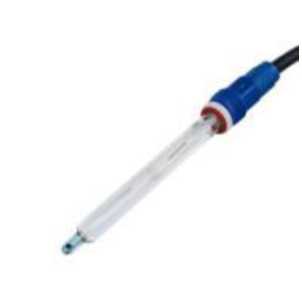

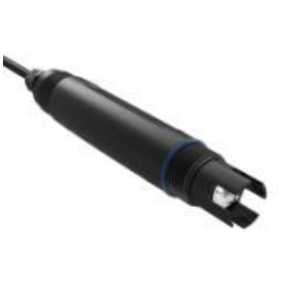

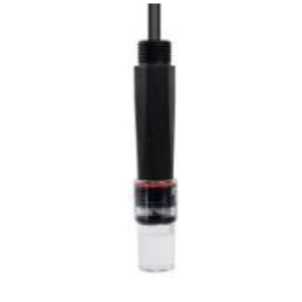

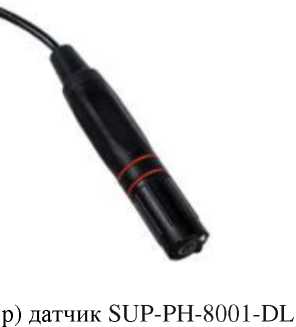

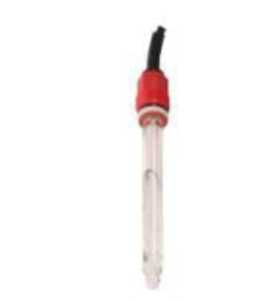

Рисунок 2 - Общий вид датчиков
Наименование модели
Обозначение изготовителя
заводской номер
Рисунок 3 - Пример маркировочной таблички
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 4 - Пример маркировочной таблички на датчики
Таблица 1 - Перечень моделей и измеряемые параметры
Модель анализатора |
Датчики |
Измеряемые параметры | |||
рН |
ОВП |
УЭП |
О2 | ||
SUP-DC2000- DL |
SUP-TDS-8001-DL |
- |
- |
+ |
- |
SUP-РН-8001-DL |
+ |
- |
- |
- | |
SUP-DO-7018-DL |
- |
- |
- |
+ | |
SUP-PH6.0-DL |
SUP-PH-5013A-DL, SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-5011-DL, SUP-PH-6001-DL |
+ | |||
SUP-ORP-6041-DL, SUP-ORP-6050-DL |
- |
+ |
- |
- | |
SUP-TDS210- B-DL |
SUP-TDS-7001-DL |
- |
- |
+ |
- |
Таблица 6 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор жидкости в составе: |
SUP | |
Контроллер |
SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL |
1 шт., модель в соответствии с заказом |
Датчик |
SUP-TDS-8001-DL, 8иР-РН-8001^Ц SUP-DO-7018-DL, SUP-TDS-7001-DL, SUP-PH-5013A-DL, SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-5011-DL, SUP-PH-6001-DL, SUP-ORP-6041-DL, SUP-ORP-6050-DL |
1 шт., модель в соответствии с заказом |
Комплект принадлежностей и ЗИП |
- |
по заказу |
Наименование |
Обозначение |
Количество |
Методика поверки |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Метрологические характеристики анализаторов представлены в таблице 3, технические характеристики представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Таблица 3 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон измерений pH анализаторов модели SUP-PH6.0-DL, рН:
|
от 1 до 14 от 1 до 12 |
Диапазон измерений pH анализаторов модели SUP-DC2000-DL, рН: - датчик SUP-РН-8001-DL |
от 1 до 14 |
Пределы допускаемой абсолютной погрешности измерений рН анализаторов модели SUP-PH6.0-DL, SUP-DC2000-DL, рН |
±0,03 |
Диапазон измерений окислительно-восстановительного потенциала (ОВП) анализаторов модели SUP-PH6.0-DL, мВ: - датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL |
от -135 до +1280 |
Пределы допускаемой абсолютной погрешности измерений окислительновосстановительного потенциала (ОВП) анализаторов модели SUP-PH6.0-DL, мВ: - датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL |
±6 |
Диапазон измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-TDS210-B-DL, См/м:
|
от 1М0-6 до 2М0-3 от 1М0-5 до 2-10-2 от IMO’4 до 2И0-1 |
Диапазон измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-DC2000-DL, См/м: - датчик SUP-TDS-8001-DL |
от 1М0-6 до 7 |
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-TDS210-B-DL, SUP-DC2000-DL, % |
±1 |
Диапазон измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, мг/дм3: - датчик SUP-DO-7018-DL |
от 0 до 20 |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, %:
|
±3 |
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, %:
|
±3 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-PH6.0-DL, °C: - датчики SUP-PH-5011-DL, SUP-PH-5013A-DL |
от 0 до +60 |
- датчики SUP-PH-7001-DL, SUP- PH-7002-DL |
от +5 до +80 |
- датчики SUP-PH-5019-DL, SUP-PH-6001-DL |
от 0 до +80 |
- датчик SUP-PH-5016-DL, SUP-PH-5018-DL |
от 0 до +100 |
- датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH-5022-DL |
от 0 до +130 |
- датчик SUP-ORP-6041-DL, |
от 0 до +80 |
- датчик SUP-ORP-6050-DL |
от 0 до +60 |
Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-DC2000-DL, °C: - датчик SUP-РН-8001-DL |
от 0 до +60 |
- датчик SUP-DO-7018-DL |
от 0 до +50 |
- датчик SUP-TDS-8001-DL |
от 0 до +60 |
Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-TDS210-B-DL, °C: - датчик SUP-TDS-7001-DL |
от 0 до +50 |
Максимальное давление анализируемой среды анализаторов модели SUP- PH6.0-DL, МПа - датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5018-DL |
0,25 |
- датчики SUP-PH-5013A-DL, SUP-PH-5019-DL |
0,3 |
- датчики SUP-PH-5011-DL, SUP-PH-6001-DL, SUP-PH-7001-DL, SUP-PH-7002-DL |
0,4 |
- датчики SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5022-DL |
0,6 |
- датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL |
0,6 |
Максимальное давление анализируемой среды анализаторов модели SUP- DC2000-DL, МПа: - датчик SUP-РН-8001-DL |
0,6 |
- датчик SUP-DO-7018-DL |
0,3 |
- датчик SUP-TDS-8001-DL |
0,3 |
Максимальное давление анализируемой среды анализаторов модели SUP- TDS210-B-DL, МПа: - датчик SUP-TDS-7001-DL, константа ячейки 0,01, 0,1 |
0,5 |
- датчик SUP-TDS-7001-DL, константа ячейки 1,0 |
0,7 |
Параметры электрического питания: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL: напряжение постоянного тока, В |
24 |
напряжение переменного тока, В |
220 |
Наименование характеристики |
Значение |
Выходные сигналы постоянного тока, мА |
от 4 до 20 |
Цифровые интерфейсы связи |
RS-485 |
Поддерживаемые протоколы связи |
Modbus RTU |
Масса, кг не более: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL |
0,7 |
- датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-ORP-6041-DL |
0,1 |
- датчики SUP-PH-5016-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-6001-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-8001-DL, SUP-ORP-6050-DL, SUP-TDS-8001-DL |
0,2 |
- датчики SUP-PH-5011-DL, SUP-PH-5013A-DL, SUP-TDS-7001-DL, SUP-DO-7018-DL |
0,3 |
Габаритные размеры, длина/ширина/высота, мм, не более: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL |
100/150/100 |
Габаритные размеры, длина/диаметр, мм, не более: - датчик SUP-TDS-7001-DL |
125/26 |
- датчик SUP-PH-8001-DL |
130/25 |
- датчики SUP-PH-7001-DL, SUP-TDS-8001-DL |
135/31 |
- датчик SUP-ORP-6041-DL |
150/20 |
- датчик SUP-DO-7018-DL |
150/26 |
- датчики SUP-PH-7002-DL, SUP-ORP-6050-DL |
150/31 |
- датчики SUP-PH-5016-DL, SUP-PH-5019-DL |
160/32 |
- датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH-5018-DL |
170/20 |
- датчик SUP-PH-6001-DL |
170/29 |
- датчик SUP-PH-5022-DL |
180/33 |
- датчик SUP-PH-5013A-DL |
190/29 |
- датчик SUP-PH-5011-DL |
190/31 |
Степень защиты по ГОСТ 14254-15: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL |
IP54 |
- датчики |
IP68 |
Средняя наработка до отказа, ч |
70 000 |
Средний срок службы, лет |
10 |
Таблица 5 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от 0 до +60 от 30 до 80 от 84 до 106,7 |
