Номер по Госреестру СИ: 88798-23
88798-23 Уровнемеры ультразвуковые
(SUP)
Назначение средства измерений:
Уровнемеры ультразвуковые SUP (далее по тексту - уровнемеры) предназначены для измерений (преобразований) уровня жидкостей, пульп и сыпучих материалов.
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 3
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 4
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 5
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 6
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее по тексту - ПО). ПО является метрологически значимым и устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита ПО осуществляется с помощью конструкции уровнемеров. Метрологические характеристики нормированы с учетом влияния ПО.
ПО обеспечивает:
-
- обработку измерительной информации;
-
- формирование выходного аналогового сигнала силы постоянного тока и выходных цифровых сигналов;
-
- настройку и диагностику аппаратной части уровнемеров.
Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение | ||
Модель |
SUP-MP |
SUP-ZP |
SUP-ULS-B |
Идентификационное наименование ПО |
SUPMP1 |
2017SR254510 |
ULS01M1 |
Номер версии (идентификационный номер) ПО, не ниже |
V4.03.08 |
V3.1 |
V1.05 R117 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- для моделей SUP-ZP приведены в разделе № 4 руководства по эксплуатации на модели SUP-ZP;
-
- для моделей SUP-ULS-B и SUP-МР приведены в разделах № 2.3 и № 2.4 руководства по эксплуатации на модели SUP-ULS-B и SUP-МР
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd., КНР
ПравообладательHangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженной ультразвуковой волны от поверхности контролируемой среды. Измеренное время прохождения ультразвуковой волны определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня.
Конструктивно уровнемеры состоят из ультразвукового преобразователя (далее -преобразователь) и измерительного блока (далее - блок), в зависимости от исполнения размещенных как в одном корпусе, так и раздельно.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от блока в акустические колебания, в дальнейшем излучаемые преобразователем. После отражения сигнал поступает обратно в преобразователь, где он преобразовывается обратно в электрический и обрабатывается блоком. Блок измеряет интервал времени между излучением импульса и получением, и производит вычисление расстояния от преобразователя до поверхности контролируемой среды. Результаты измерений отображаются на жидкокристаллическом дисплее и/или передаются по аналоговому токовому выходному сигналу силы постоянного тока 4-20 мА, по цифровому интерфейсу RS485.
Уровнемеры выпускаются в трех моделях SUP-MP, SUP-ZP, SUP-ULS-B.
Пример условного обозначения преобразователя модели S |
JP-M |
P: | |||||||
Уровнемеры ультразвуковые SUP- |
х |
х |
х |
х |
х |
х |
х |
х |
Описание |
Обозначение модели |
MP |
- |
- |
- |
- |
- |
- |
- |
обозначение модели |
Верхний предел диапазона измерений |
RT1 |
- |
- |
- |
- |
- |
- |
5 м | |
RT2 |
- |
- |
- |
- |
- |
- |
10 м | ||
Погрешность измерений |
J5 |
- |
- |
- |
- |
- |
0,5 % к верхнему пределу измерений | ||
Выходной сигнал |
О1 |
- |
- |
- |
- |
двухпроводный от 4 до 20 мА | |||
О2 |
- |
- |
- |
- |
четырехпроводной от 4 до 20 мА | ||||
Подключение к внешним устройствам |
D0 |
- |
- |
- |
отсутствует | ||||
D2 |
- |
- |
- |
цифровой интерфейс RS485 | |||||
Сигнал тревоги |
А0 |
- |
- |
отсутствует | |||||
А2 |
- |
- |
2-х канальный | ||||||
Напряжение питания |
V1 |
- |
24 В пост.тока | ||||||
Вид исполнения |
IB |
износоустойчивое исполнение |
обозначения п
модели SUP-ZP:
Уровнемеры ультразвуковые SUP- |
х |
х |
х |
х |
х |
х |
х |
х |
Описание |
Обозначение модели |
ZP |
- |
- |
- |
- |
обозначение модели | |||
Верхний предел диапазона измерений |
RT1 |
- |
- |
- |
5 м | ||||
RT2 |
- |
- |
- |
10 м | |||||
RT3 |
- |
- |
- |
15 м | |||||
Погрешность измерений |
J5 |
- |
- |
0,3 % к верхнему пределу измерений | |||||
Выходной сигнал |
О1 |
- |
двухпроводный от 4 до 20 мА | ||||||
О2 |
- |
четырехпроводной от 4 до 20 мА | |||||||
Подключение к внешним устройствам |
D0 |
отсутствует | |||||||
D1 |
цифровой интерфейс RS485 | ||||||||
Сигнал тревоги |
А0 |
отсутствует | |||||||
А2 |
2-х канальный | ||||||||
Напряжение питания |
V1 |
- |
24 В пост.тока | ||||||
V2 |
- |
220 В перем.тока | |||||||
Вид исполнения |
IB |
износоустойчивое исполнение |
Пример условного обозначения преобразователя модели SUP-ULS-B:
Уровнемеры ультразвуковые SUP- |
х |
х |
х |
х |
х |
х |
х |
х |
х |
х |
Описание |
Обозначение модели |
ULS-B |
- |
- |
- |
- |
- |
- |
обозначение модели | |||
Верхний предел диапазона измерений |
RT1 |
- |
- |
- |
- |
- |
5 м | ||||
RT2 |
- |
- |
- |
- |
- |
10 м | |||||
RT3 |
- |
- |
- |
- |
- |
15 м | |||||
Вид сенсора |
ST1 |
- |
- |
- |
- |
обычный | |||||
ST2 |
- |
- |
- |
- |
устойчивый к коррозии | ||||||
Погрешность измерений |
J5 |
- |
- |
- |
0,5 % к верхнему пределу измерений | ||||||
Выходной сигнал |
О1 |
- |
- |
двухпроводный от 4 до 20 мА | |||||||
Подключение к внешним устройствам |
D0 |
- |
цифровой интерфейс RS485 | ||||||||
Сигнал тревоги |
А2 |
2-х канальный | |||||||||
А4 |
4-х канальный | ||||||||||
Напряжение питания |
V1 |
220 В перем.тока | |||||||||
V2 |
24 В пост.тока | ||||||||||
Длинна кабеля |
CS10 |
10 м | |||||||||
CS15 |
15 м | ||||||||||
CS20 |
20 м | ||||||||||
CS25 |
25 м | ||||||||||
CS30 |
30 м | ||||||||||
Вид исполнения |
IB |
износоустойчивое исполнение |
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским методом на наклейку на корпусе уровнемеров. Нанесение знака поверки на уровнемер не предусмотрено Конструкцией уровнемеров не предусмотрено нанесение знака поверки и знака утверждения типа. Пломбировка уровнемеров не требуется.
Общий вид уровнемеров на рисунке 1. Место нанесения заводского номера и расположение информационной наклейки на рисунке 2.

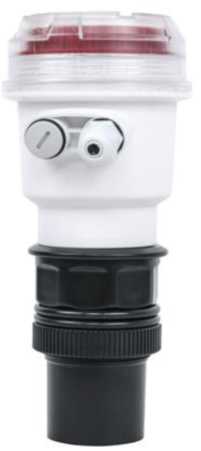

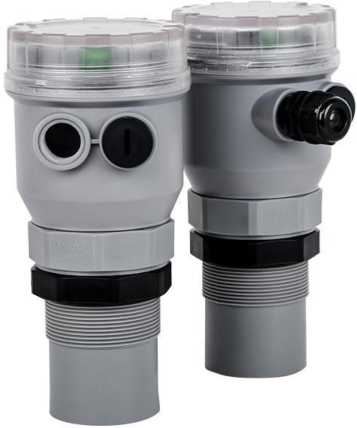

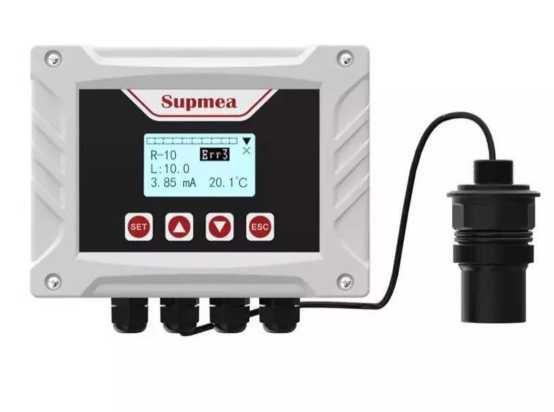

а) SUP-ULS-B
б) SUP-MP
в) SUP-ZP
Рисунок 1 - Общий вид уровнемеров

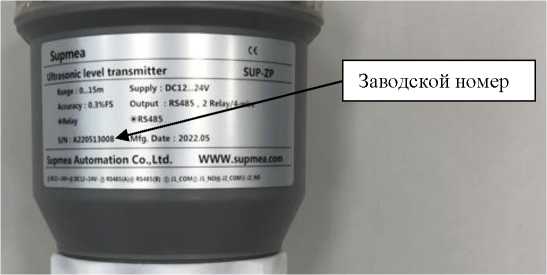

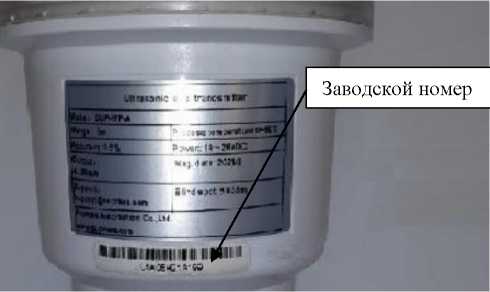

а) SUP-MP б) SUP-ZP

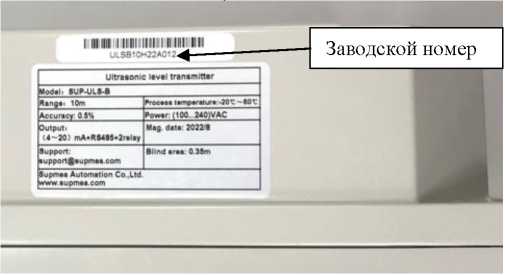

в) SUP-ULS-B
Рисунок 2 - Место нанесения заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, м - для моделей SUP-MP |
от 0,35 до 5; от 0,35 до 10 |
- для моделей SUP-ZP |
от 0,4 до 5; от 0,5 до 10; от 0,6 до 15 |
- для моделей SUP-ULS-B |
от 0,3 до 5; от 0,35 до 10; от 0,5 до 15 |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений (преобразований) уровня погрешности, %: - для моделей SUP-MP |
±0,5 |
- для моделей SUP-ZP |
±0,3 |
- для моделей SUP-ULS-B |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия измерений для SUP-ULS-B: - температура окружающей среды, °С: - преобразователь |
от -20 до +60 |
- блок |
от -20 до +80 |
- относительная влажность, %: - преобразователь |
от 10 до 80 |
- блок |
от 10 до 85 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Рабочие условия измерений для SUP-MP, SUP-ZP: - температура окружающей среды, °С: |
от -20 до +60 |
- относительная влажность, %: |
от 10 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Температура измеряемой среды, °С, не более |
от 0 до +50 |
Параметры выходного аналогового сигнала, мА |
от 4 до 20 |
Выходной цифровой сигнал |
RS485 |
Напряжение питания, В1): - постоянного тока |
от 12 до 24; от 18 до 28 |
- переменного тока |
от 200 до 240 |
Степень защиты от внешних воздействий по ГОСТ 14254-2015^ |
IP65, IP68 |
Габаритные размеры (ширинахдлинахвысота), мм, не более: - для моделей SUP-MP |
102x102x259 |
- для моделей SUP-ZP |
95х95х200 |
- для моделей SUP-ULS-B: - преобразователь |
90х90х130 |
- блок |
85x200x150 |
Масса, кг, не более |
2 |
|( - в соответствии с заказом |
