Номер по Госреестру СИ: 89548-23
89548-23 Преобразователи давления измерительные
(SUP)
Назначение средства измерений:
Преобразователи давления измерительные SUP (далее - преобразователи) предназначены для измерений и преобразований абсолютного давления, избыточного давления, избыточного давления-разрежения, гидростатического давления и разности давлений жидкостей, газов и пара в унифицированный аналоговый выходной сигнал силы постоянного тока и(или) напряжения постоянного тока и цифровой выходной сигнал.

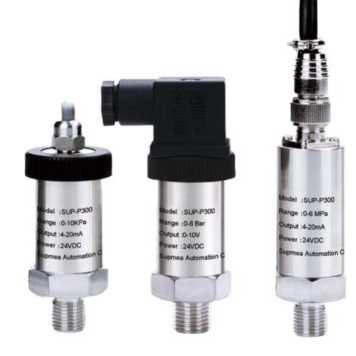

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

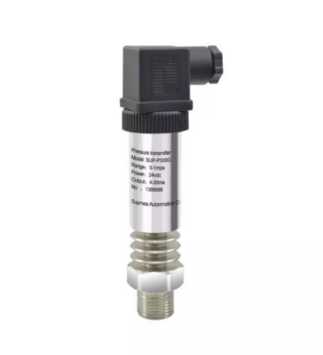

Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5

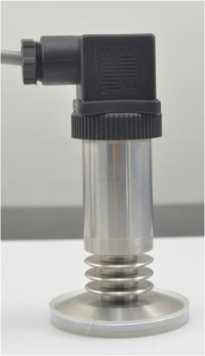

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9

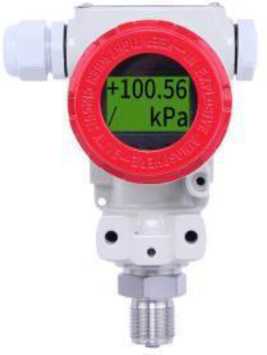

Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Общие сведения
Дата публикации - 19.07.2023
Срок свидетельства - 18.07.2028
Номер записи - 191519
ID в реестре СИ - 1409906
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SUP-PX400-DL, SUP-P350K-DL,
Производитель
Изготовитель - Hangzhou Supmea Automation Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1483 от 2023.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи давления измерительные (SUP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou Supmea Automation Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88798-23 12.04.2028 |
Уровнемеры ультразвуковые, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
|
89548-23 18.07.2028 |
Преобразователи давления измерительные, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ ) |
ОТ МП |
3 года |
|
90021-23 18.09.2028 |
Датчики температуры, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года - для датчиков температуры модели SUP-WZPK-DL и модели SUP-WRNK-DL с диапазоном измерений до +800 °C включ.; 1 год - для датчиков температуры модели SUP-WRNK-DL с диапазоном измерений свыше +800 °C |
|
90991-24 15.01.2029 |
Анализаторы жидкости, SUP Hangzhou Supmea Automation Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91285-24 07.02.2029 |
Расходомеры электромагнитные, SUP-LDG-DL Hangzhou Supmea Automation Co., Ltd (КИТАЙ ) |
ОТ МП |
5 лет |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи давления измерительные (SUP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМ" (RA.RU.312573) | 47 | 47 | 47 | 0 | 0 | 47 | 47 | 0 |
Стоимость поверки Преобразователи давления измерительные (SUP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока или напряжения постоянного тока или(и) в цифровой выходной сигнал по интерфейсу RS-485. ПО является метрологически значимым.
Нормирование метрологических характеристик преобразователей проведено с учетом того, что ПО является неотъемлемой частью преобразователей.
Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, что исключает возможность его несанкционированной настройки и вмешательства, приводящими к искажению результатов измерений. ПО недоступно для изменения пользователем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
SUP-F300-DL, SUP-PX300-DL, SUP- Р300G-DL, SUP-PX300G-DL, SUP-F350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-F400-DL, SUP-PX400-DL, SUP-PD500-DL |
SUP-P3000- DL, SUP-2051-DL |
|
Идентификационное наименование ПО |
BS-8MYDZ |
R30T07 |
|
Номер версии (идентификационный номер ПО) |
недоступно |
недоступно |
|
Цифровой идентификатор ПО |
недоступно |
недоступно |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Функции и настройки» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 -1407 Па»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений от 1405 Па»;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, КНР.
ПравообладательHangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительным элементом преобразователей является кремниевый тензорезистивный элемент.
Измеряемое давление подается в камеру сенсорного модуля, деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона) преобразуется в изменение электрического сопротивления постоянному току тензорезисторов, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока напряжения постоянного тока или(и) в цифровой выходной сигнал по интерфейсу RS-485, пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.
Конструктивно преобразователи состоят из сенсорного модуля с тензорезистивным чувствительным элементом и микропроцессорного модуля.
Преобразователи выпускаются в 12 модификациях SUP-Р300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP-P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-P400-DL, SUP-PX400-DL, SUP-PD500-DL, SUP-P3000-DL, SUP-2051-DL, имеющие свои исполнения, отличающиеся типом измеряемого давления, верхним пределом измерений и преобразований давления, пределами допускаемой основной приведенной погрешности, материалом мембраны, способом присоединения к измерительному процессу, типом выходного сигнала, исполнением корпуса, типом электрического подключения, наличием индикации, наличием взрывозащищенного исполнения.
Модификации SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL -преобразователи, выполненные в стальном корпусе с резьбовым соединением, с измерительной мембраной из нержавеющей стали. Варианты исполнения: измерение абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, дополнительное оснащение встроенным жидкокристаллическим дисплеем. Модификации SUP-PX300-DL, SUP-PX300G-DL оснащены встроенным жидкокристаллическим дисплеем. Модификации SUP-P300G-DL, SUP-PX300G-DL - выполнены в высокотемпературном исполнении.
Модификации SUP-P350-DL, SUP-P350G-DL, SUP-P350K-DL - преобразователи, выполненные в стальном корпусе с резьбовым или хомутовым соединением, с измерительной мембраной из нержавеющей стали. Варианты исполнения: измерение абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, дополнительное оснащение встроенным жидкокристаллическим дисплеем. Модификация SUP-P350G-DL -выполнена в высокотемпературном исполнении. Предназначены для измерений давления вязких сред.
Модификации SUP-P400-DL, SUP-PX400-DL - преобразователи, выполненные в алюминиевом корпусе с резьбовым или фланцевым соединением, с измерительной мембраной из нержавеющей стали. Варианты исполнения: измерение абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения. Модификация SUP-PX400-DL оснащена встроенным жидкокристаллическим дисплеем.
Модификации SUP-PD500-DL - преобразователь избыточного давления с термокомпенсацией чувствительного элемента, выполненный в стальном корпусе с резьбовым или хомутовым соединением, с измерительной мембраной из нержавеющей стали. Встроенный температурный компенсатор осуществляет функцию компенсации при отклонении температуры рабочей и окружающей сред от +20 °C.
Модификация SUP-P3000-DL - преобразователь с цифровым выходным сигналом HART, выполненные в алюминиевом корпусе с резьбовым, вакуумным KF16 или фланцевым соединением ISO PN, с измерительной мембраной из нержавеющей стали или сплава Hastelloy C. Варианты исполнения: измерение абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, дополнительное оснащение встроенным жидкокристаллическим (c или без функции подсветки) или OLED дисплеем. Преобразователь имеет функцию удаленной настройки и самодиагностики, конфигурирования с изменением диапазонов измерений, оборудован дополнительным выходом для сигнализации о выходе измеряемого давления за верхний или нижний пределы измерений.
Модификация SUP-2051-DL - преобразователь разности давлений с цифровым выходным сигналом HART, выполненный в алюминиевом корпусе с резьбовым или фланцевым соединением, с измерительной мембраной из нержавеющей стали или сплава Hastelloy C. Варианты исполнения: измерение разности давлений, гидростатического давления, дополнительное оснащение встроенным жидкокристаллическим или OLED дисплеем. Преобразователь имеет функцию удаленной настройки и самодиагностики, конфигурирования с изменением диапазонов измерений, оборудован дополнительным выходом для сигнализации о выходе измеряемого давления за верхний или нижний пределы измерений.
Заводской номер в виде цифрового кода наносится типографским способом на этикетку или методом гравировки на корпусе преобразователя или на металлической пластине, прикреплённой на корпусе преобразователя.

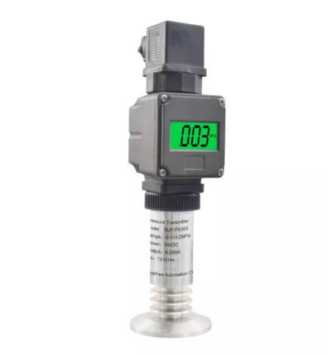

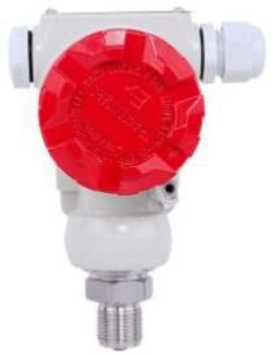

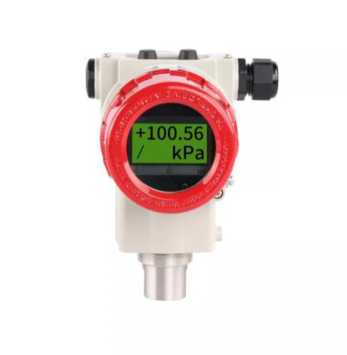

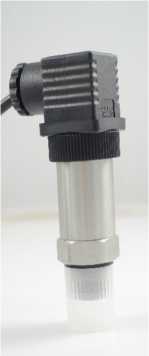

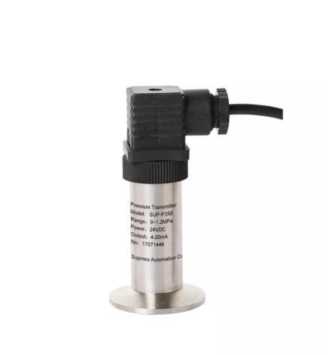

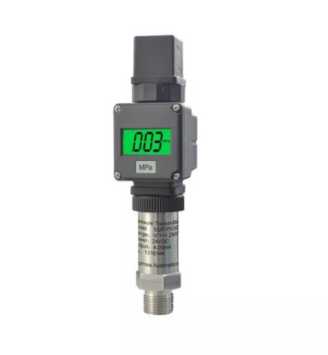

Общий вид преобразователей представлен на рисунке 1. Места нанесения заводского номера приведены на рисунке 2.
Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование преобразователей не предусмотрено, метрологически значимая часть преобразователей защищена целостностью конструкции.
а) Модификация SUP-P300-DL
ПП2. UUJ
б) Модификация SUP-PX300-DL
в) Модификация SUP-P300G-DL
г) Модификация SUP-PX300G-DL
д) Модификация SUP-P350-DL е) Модификация SUP-P350G-DL
ж) Модификация SUP-P350K-DL
з) Модификация SUP-P400-DL
и) Модификация SUP-PX400-DL
■
к) Модификация SUP-PD500-DL
л) Модификация SUP-P3000-DL
Рисунок 1 - Общий вид преобразователей давления измерительных SUP
м) Модификация SUP-2051-DL
SuRElKANbMIlJER
PRESSURE TRANSMITTER
a sup-рзооо
M. 22062100010
£ O-3MPa
LY 24V DC
DATE 20220601
Hangzhou Supmea Automation Co.,Ltd
SPAN 3MPa
ACCURACY i0.075%
OUTPUT 4-20mA DOHART
TAG л

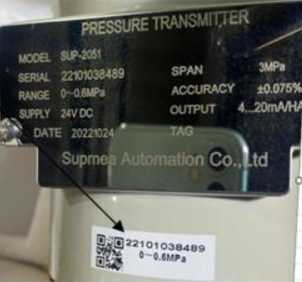

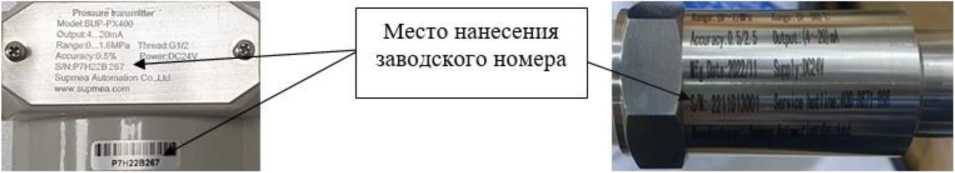

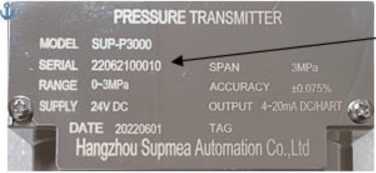

Место нанесения заводского номера
24V ОС
SPAN 3MPl
accuracy ±0.01
OUTPUT 4 20fnA
Рисунок 2 - Места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и преобразований избыточного давления, избыточного давления-разрежения1), МПа, для модификаций:
|
от -0,1 до 60 от -0,1 до 3,5; от -0,1 до 10 от 0 до 60 от -0,1 до 40 |
|
Диапазон измерений и преобразований абсолютного давления1), МПа, для модификаций:
Р400^Ь, 8иР-РХ400^Ь
|
от 0,1 до 60 от 0,1 до 3,5; от 0,1 до 10 от 0,1 до 40 |
|
Диапазон измерений и преобразований разности давлений1), МПа, для модификаций: - SOT-2051-DL |
от 0 до 3 |
|
Диапазон измерений и преобразований гидростатического давления1), МПа, для модификаций: - SOT-2051-DL |
от 0 до 42 |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений и преобразований абсолютного давления, избыточного давления, избыточного давления-разрежения, %, для модификаций:
|
±0,2; ±0,25; ±0,5 ±0,5 ±0,075; ±0,1 |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений и преобразований разности давлений и гидростатического давления, %, для модификаций: - 81.1Р-'2( )51-DL |
±0,075; ±0,1; ±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений и преобразований абсолютного давления, избыточного давления, избыточного давления-разрежения (при изменении температуры окружающей среды отличных от нормальных условий |
±0,3 ±0,04 | |
|
измерений, % на каждые 10 °С), для модификаций:
SUP-PD500-DL
|
SUP- K-DL, | |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений и преобразований разности давлений и гидростатического давления (при изменении температуры окружающей среды отличных от нормальных условий измерений, % на каждые 10 °С), для модификаций: - SUP-2051-DL |
±0,04 | |
|
1) - преобразователи являются перенастраиваемыми и могут быть настроены на любой диапазон измерений внутри указанного с шагом не менее 0,2 кПа | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В, для модификаций:
|
от 5 до 32 от 5 до 32; от 5 до 36 от 9 до 32 от 12 до 30 от 8 до 36 от 12 до 42 |
|
Выходные сигналы: - аналоговый в виде силы постоянного тока, мА, для модификаций: - SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP-P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-P400-DL, SUP-PX400-DL |
от 4(20) до 20(4) |
|
- SUP-PD500-DL, SUP-P3000-DL, SUP-2051-DL - аналоговый в виде напряжения постоянного тока, В, для модификаций: |
от 4 до 20 |
|
- SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP-P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-P400-DL, SUP-PX400-DL |
от 0(1) до 5; от 0 до 10; от 0,5 до 2,5; от 0,5 до 4,5 |
|
- цифровые: - по протоколу Modbus RTU для модификаций SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP-P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-P400-DL, SUP-PX400-DL, SUP-PD500-DL |
RS485 |
|
- по HART протоколу для модификаций SUP-P3000-DL, SUP-2051-DL |
RS485 |
|
Габаритные размеры, мм, не более
- SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP- P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-PD500-DL
|
217х27 |
|
- SUP-P400-DL, SUP-PX400-DL, SUP-P3000-DL, SUP-2051-DL |
199х142х138 |
|
Масса, кг, не более для модификаций: - SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP- P350-DL, SUP-P350G-DL, SUP-P350K-DL, SUP-PD500-DL |
0,6 |
|
- SUP-P400-DL, SUP-PX400-DL |
0,9 |
|
- SUP-P3000-DL |
1,6 |
|
- SUP-2051-DL |
3,3 |
|
Нормальные условия эксплуатации (для всех модификаций): - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С, для модификаций: - SUP-P300-DL, SUP-PX300-DL, SUP-P300G-DL, SUP-PX300G-DL, SUP-P350-DL, SUP-P350G-DL |
от -20 до +85; от -40 до +125 |
|
- SUP-P400-DL, SUP-PX400-DL |
от -20 до +85 |
|
- SUP-PD500-DL |
от -30 до +65 |
|
- SUP-P3000-DL, SUP-2051-DL |
от -40 до +85; от -20 до +65 |
|
- относительная влажность воздуха, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты по ГОСТ 14254-15, для модификаций:
|
IP65 IP67 IP68 |
|
Средняя наработка на отказ, ч |
96000 |
|
Срок службы, лет, не менее |
10 |
