Номер по Госреестру СИ: 93837-24
93837-24 Система автоматизированная информационно-измерительная ИС-15-1
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная ИС-15-1 (далее -система) предназначена для измерений основных параметров при стендовых испытаниях газотурбинных двигателей: силы от тяги, частоты вращения роторов, массового расхода топлива, температуры составных частей оборудования, газовых сред и технологических жидкостей, давления газовых сред и технологических жидкостей, напряжения постоянного тока и силы постоянного тока.

Внешний вид.
Система автоматизированная информационно-измерительная ИС-15-1
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) системы делится на 3 основных категории: Измерительное ПО, Системное ПО и Клиентское ПО
К измерительному ПО относятся программы, взаимодействующие с измерительной аппаратурой и занимающиеся обменом информацией между компонентами станции сбора данных (ССД) и другими ПК в сети, а также программы для обслуживания рабочих сессий.
Системное ПО - приложения, обеспечивающие работу сервера сбора данных, осуществляющие прием информации с измерительного ПО ССД, обработку этой информации, сохранение данных на жесткие диски и синхронизацию по времени всех процессов в системе.
Клиентское ПО позволяет настраивать режимы работы измерительных компонентов системы, выбирать количество и тип ИК, просматривать измеряемый сигнал в реальном масштабе времени в различном представлении (графики, пиктограммы или цифровые значения), производить архивацию данных, а также выполнять калибровки и поверку ИК.
Используемое ПО не вносит дополнительных погрешностей в результаты измерений, метрологические характеристики ИК нормированы с учетом влияния ПО.
Используемое ПО защищено паролями, с заданной периодичностью выполняется резервное копирование файлов данных. Программный ключ защиты исполняемых файлов и файлов данных поставляется на внешней съемной флэш-памяти.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значения | ||
Идентификационное наименование ПО |
ССД Термостанции |
StendServer |
pMetrology |
Номер версии (идентификационный номер) ПО |
1.2.5 |
1.21.1.118 |
1.9.5.0 |
Цифровой идентификатор ПО |
6C47A112 |
30CC0B29 |
BF762927 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также графическим способом на информационные таблички, закрепленные на стойках системы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы прямых измерений» руководства по эксплуатации 007-0538-ИС-15-1-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений.ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об измерений постоянного
утверждении государственной электрического напряжения
поверочной схемы для средств и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
№ 2360 «Об утверждении
Публичное акционерное общество «ОДК-Сатурн» (ПАО «ОДК-Сатурн») ИНН 7610052644
Адрес юридического лица: 152903, Ярославская обл., г. Рыбинск, пр-кт Ленина, д. 163 Телефоны: (4855) 32-81-00 Факс: (4855) 32-90-00
E-mail: saturn@uec-satum.ru
Web-сайт: www.uecrus.com
Изготовитель
Публичное акционерное общество «ОДК-Сатурн» (ПАО «ОДК-Сатурн») ИНН 7610052644Адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт Ленина, д. 163
Телефоны: (4855) 32-81-00
Факс: (4855) 32-90-00
E-mail: satum@uec-saturn.ru
Web-сайт: www.uecrus.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Публичное акционерное общество «ОДК-Сатурн» (ПАО «ОДК-Сатурн») ИНН 7610052644Адрес юридического лица: 152903, Ярославская обл., г. Рыбинск, пр-кт Ленина, д. 163 Телефоны: (4855) 32-81-00 Факс: (4855) 32-90-00
E-mail: saturn@uec-satum.ru
Web-сайт: www.uecrus.com
Принцип действия системы основан на измерении параметров газотурбинного двигателя (ГДК) датчиками физических величин, преобразовании измеренных значений в электрические сигналы, с последующим преобразованием в цифровой код, и дальнейшей передачей в персональные компьютеры (ПК) для визуализации, математической обработки и контроля.
Система имеет модульную конструкцию, включающую в себя датчики, кондиционеры сигнала, аналого-цифровые преобразователи и цифровую аппаратуру верхнего уровня (ВУ).
Измерительные каналы (ИК) системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи. Часть ИК не содержит ПИП, которые поставляются в составе испытываемого двигателя и подсоединяются к системе только на период испытаний.
Функционально система состоит из 7-и модулей, включающих в себя соответствующие измерительные каналы (ИК):
- модуль измерений силы от тяги (МИС) - предназначен для измерений силы от тяги ГТД;
- модуль измерений массового расхода топлива (МИРТ) - предназначен для прямых измерений массового расхода жидкого топлива;
- модуль измерений давления газа (воздуха) и жидкостей (МИД) - предназначен для измерений давления газовых сред и технологических жидкостей;
- модуль измерений температур газа (воздуха), жидкостей (МИТ) - предназначен для измерений температуры составных частей оборудования, газовых сред и технологических жидкостей;
- модуль измерений частоты вращения роторов (МИЧВР) - предназначен для измерений частоты вращения роторов;
- модуль измерения телеметрических сигналов - предназначен для измерений телеметрических сигналов, поступающих с ПВК СЭРД;
-
- модуль измерения вибрации - предназначен для измерений силы постоянного тока, поступающей от стендовой виброаппаратуры.
Измерительные модули включают в себя различное число ИК, предназначенных для измерения аналоговых сигналов и физических величин непосредственно с испытуемого авиационного двигателя, а также дискретных сигналов. Максимальное суммарное количество ИК по всем измерительным модулям не более 418.
-
1. Первичные измерительные преобразователи (ПИП), обеспечивающие преобразование значений измеряемых параметров в электрические сигналы:
-
- датчики давления Метран-100, модификации -ДД, -ДА, -ДИ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22235-08, (далее - рег. №);
-
- датчики давления Метран-150, модификация -CD, рег. № 32854-13;
-
- преобразователи давления PC-28, рег. № 79947-20;
-
- датчики силоизмерительные тензорезисторные ТВС2, модификация -04.
-
- счетчики-расходомеры массовые Micro Motion, с сенсором CMF025 и преобразователем 3500, рег. № 45115-16;
-
- термопреобразователи ТХК (L) с ИСХ
-
2. Вторичная часть ИК (ВИК) системы, состоящая из:
-
- комплекс измерительно-вычислительный ИВК-15-1, рег. № 36704-08;
-
- частотомеры-счетчики импульсов модульные NI, модификация PXI-6608, рег. № 59749-15;
-
- преобразователи напряжения измерительные аналого-цифровые и
цифро-аналоговые модульные NI, модификации PXI-6232 и PXI-6289, рег. № 61938-15;
-
- термопарная станция EX1048;
-
- нормализаторы FL157А;
-
- нормализаторы ADAM-3014.
Измерительная информация обрабатывается в рабочих станция Kraftway Credo KW15 из состава АРМ №1 и АРМ №2.
Заводской номер 1 в виде цифрового обозначения, который однозначно идентифицирует систему, указывается в руководстве по эксплуатации системы и на шкафе приборном в соответствии с рисунком 1.
Общий вид системы приведен на рисунке 1.
Защита от несанкционированного доступа к системе предусмотрена в виде специальных замков на дверях электротехнических шкафов, запираемых ключами.
Место нанесения
Система записи
Шкафы приборные
ССД
Сервер
заводского номера и знака утверждения типа

АРМ №1
АРМ №2

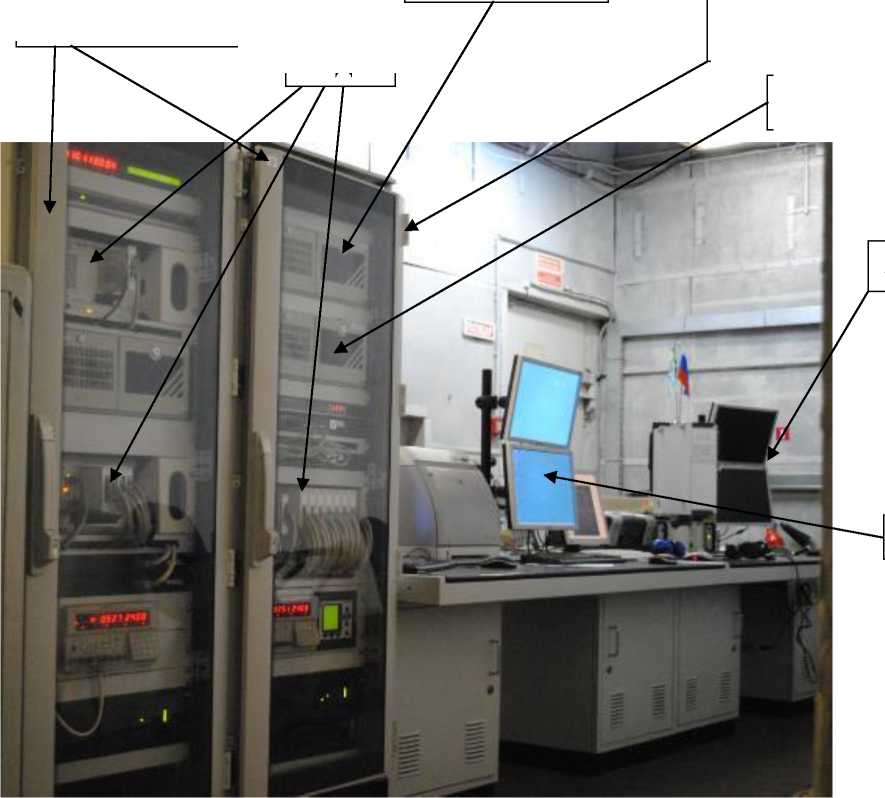

Рисунок 1 - Общий вид системы
Пломбирование не предусмотрено.
шкафов системы и нанесение знака
поверки
на корпус
системы приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Измеряемая величина |
Диапазон измерений |
Состав ИК |
Характеристики погрешности ИК | ||
ПИП |
ВИК, характеристики погрешности | ||||
Тип, характеристики погрешности |
Выходной сигнал | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Сила от тяги двигателя |
от 0 до 400 кгс |
ТВС2-04 Yn.вn = ±0,15 % |
U |
EX1048 => АРМ 7д„ = ±0,06 % |
Yди = ±0,3 % в диапазоне от 0 до 0,5^Rmax; 5 = ±0,3% в диапазоне от 0,5^Rmax до 1,0^Rmax |
Частота переменного тока, соответствующая значениям частоты вращения роторов |
от 300 до 4000 Гц |
- |
- |
FL157A => PXI-6608 => АРМ 5 = ±0,1% |
5 = ±0,1% |
Массовый расход топлива |
от 9 до 600 кг/ч |
Micro Motion «ELITE» сенсор CMF025 c преобразователем 3500 5 = ±0,1% |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102С => PXI-6289 => АРМ Yди = ±0,1 % |
Yди = ±0,3 % в диапазоне от 9 до 200 кг/ч 5 = ±0,3% в диапазоне от 200 до 600 кг/ч |
Термодинамическая температура воздуха на входе в изделие при испытании с наддувом |
от 233,15 до 403,15 К (от -40 до +130 °С) |
ТХК (L) ГОСТ Р 8.585-2001 ИСХ Ygи = ±0,3 % в диапазоне от 233,15 до 293,15 К (от -40 до +20 °С) 5 = ±0,3 % в диапазоне от 293,15 до 403,15 К (от +20 до +130 °С) |
XK(L) мВ по ГОСТ Р 8.585-2001 |
EX1048 => АРМ Yди = ±0,02 % |
Yди = ±0,3 % в диапазоне от 233,15 до 293,15 К (от -40 до +20 °С) 5 = ±0,3 % в диапазоне от 293,15 до 403,15 К (от +20 до +130 °С) |
таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом |
от 0 до 60 кПа (от 0 до 0,6 кгс/см2) |
Метран-100-ДД-1440- 63кПа Yn.en = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C => PXI-6289 => АРМ 7д„ = ±0,05 % |
Yди = ±0,4 % e диаnазоне от 0 до 30 кПа 5 = ±0,4% e диаnазоне от 30 до 60 кПа |
Перепад между полным давлением и статическим давлениями в мерном сечении РМК при работе с наддувом |
от 0 до 40 кПа (от 0 до 0,4 кгс/см2) |
Метран-100-ДД-1430- 40кПа Yn.en = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ 7д„ = ±0,05 % |
Yди = ±0,4 % e диаиазоне от 0 до 10 кПа 5 = ±0,4% e диаnазоне от 10 до 40 кПа |
Перепад между статическим давлением в полости подвижного лабиринтного уплотнения РМК и атмосферным давлением при работе с наддувом |
от 0 до 60 кПа (от 0 до 0,6 кгс/см2) |
Метран-150-CD3-63кПа Yn.en = ±0,075 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ 7д„ = ±0,05 % |
Yди = ±0,5 % e диаnазоне от 0 до 20 кПа 5 = ±0,5% e диаnазоне от 20 до 60 кПа |
Полное давление воздуха за вентилятором в наружном контуре |
от 98 до 350 кПа (от 0,98 до 3,5 кгс/см2) |
Метран-100-ДА-1050-0,4МПа Yn.en = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±0,3 % e диаnазоне от 98 до 200 кПа 5 = ±0,3% e диаnазоне от 200 до 350 кПа |
Статическое давление воздуха за компрессором |
от 0 до 1600 кПа (от 0 до 16 кгс/см2) |
Метран-100-ДА-1050- 1,6МПа Yn.en = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±0,3 % e диаnазоне от 0 до 800 кПа 5 = ±0,3% e диаnазоне от 800 до 1600 кПа |
Давление масляно-воздушной смеси, подводимой к подшипнику опоры компрессора |
от 0 до 200 кПа (от 0 до 2 кгс/см2) |
Метран-100-ДИ-1151 -0,4МПа Yn.en = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Давление масляновоздушной смеси, подводимой к подшипнику опоры турбины |
от 0 до 200 кПа (от 0 до 2 кгс/см2) |
Метран-100-ДИ-1151 - 0,4МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Давление в магистрали подвода воздуха к МВР опоры компрессора |
от 0 до 300 кПа (от 0 до 3 кгс/см2) |
Метран-100-ДИ-1151 -0,6МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Давление в магистрали подвода воздуха к МВР опоры турбины |
от 0 до 300 кПа (от 0 до 3 кгс/см2) |
Метран-100-ДИ-1151 -0,6МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Давление топлива на входе в насос-дозатор 4184 |
от 0 до 400 кПа (от 0 до 4 кгс/см2) |
Метран-100-ДИ-1151 -0,4МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Давление воздуха на раскрутку ротора ТК от стендовой воздушной системы высокого давления |
от 0 до 15000 кПа (от 0 до 150 кгс/см2) |
Aplisens PC-28/ 0-25МПа Yn.вn = ±0,2 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yвn = ±1,0 % в диапазоне от 0 до 10000 кПа 5 = ±1,0% в диапазоне от 10000 до 15000 кПа |
Давление воздуха перед воспламенителем в системе подачи воздуха к воспламенителю |
от 0 до 1000 кПа (от 0 до 10 кгс/см2) |
Метран-100-ДИ-1151 -2,5МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Давление перед системой подачи топлива к воспламенителям |
от 0 до 2000 кПа (от 0 до 20 кгс/см2) |
Метран-100-ДИ-1151 -2,5МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
Перепад давления топлива на гидравлических фильтрах |
от 0 до 392,266 кПа (от 0 до 4 кгс/см2) |
Метран-100-ДД-1450 -0,4МПа Yn.вn = ±0,15 % |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 % |
Yди = ±1% |
таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Напряжение постоянного тока (телеметрические сигналы) |
от 0 до 10 В |
- |
от 0 до 10 В |
ADAM-3014=>SCXI-1308 => SCXI-1102С =>PXI-6289 => АРМ 7д„ = ±0,05 % |
7д„ = ±0,05 % |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102С =>PXI-6232 => АРМ 7д„ = ±0,05 % |
7д„ = ±0,05 % | |
Напряжение постоянного тока, соответствующего значениям температуры газообразных сред, температуры корпусов и деталей ГТД |
от -2 до 55 мВ |
мВ, соответствующие НСХ ХА (К), XK(L) по ГОСТ Р 8.585-2001 |
EX1048 => АРМ |
Yвп = ±0,02 % | |
от 0 до 52,410 мВ |
мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001 | ||||
от 0,798 до 16,397 мВ |
мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001 |
Yвп = ±0,07 % | |||
от 1,290 до 31,492 мВ |
мВ, соответствующие НСХ XK(L) по ГОСТ Р 8.585-2001 |
Yвп = ±0,04 % | |||
от 0 до 45,119 мВ |
мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001 |
Yди = ±0,03 % | |||
Сила постоянного тока, соответствующая значениям вибрации в диапазоне от 0 до 200 мм/с |
от 4 до 20 мА |
- |
от 4 до 20 мА |
SCXI-1308 => SCXI-1102С =>PXI-6289 => АРМ |
7д„ = ±0,05 % |
Примечание Ап, Yn.вn. - пределы допускаемых абсолютных или приведенных к верхнему пределу диапазона измерений погрешностей ПИП в рабочих условиях; Yди - пределы допускаемой основной приведенной к диапазону измерений погрешности ПИП; 5 - пределы допускаемой относительной погрешности; А - пределы допускаемой абсолютной погрешности. |
Таблица 3 - Технические
Наименование |
Значение |
Условия эксплуатации: | |
- температура окружающей среды: | |
в пультовой, °С |
от +10 до +30 |
в испытательном боксе, °С |
от -40 до +40 |
- относительная влажность при температуре +25 °С, % |
до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
